کانال فلنچ سرخود (TDF)

کانال TDF چیست ؟

کانال TDF یا فلنج سر خود نوعی کانال چهارگوش و از جدید ترین کانال های تهویه هوا است که تولید آن ها با توجه به استاندارد SMACNA صورت می گیرد. TDF مخفف عبارت transverse duct flange می باشد. طراحی این کانال‌ها به شکلی انجام شده که نیاز به استفاده از فلنج‌های جداگانه برای اتصال را از بین می‌برد. اگر بخواهیم به زبان ساده بگوییم کانال TDF چیست باید بگوییم:

کانال ها با استفاده از قطعاتی به نام فلنج به یکدیگر متصل می شوند. در کانال TDF خود کانال به فلنج تبدیل شده و نیاز به استفاده از فلنج برای اتصال را از بین می برد بنابراین بدیهی است که کانال های tdf تا چه اندازه باعث ساده و سریع شدن کانال سازی صنعتی می شود. همچنین هزینه ها را کاهش می دهد. این نوع طراحی، اتصالاتی محکم، بدون نشتی و کارآمد را فراهم می‌کند که در سیستم‌های تهویه مطبوع و صنعتی بسیار پرکاربرد است.

جنس کانال TDF

کانال‌های TDF معمولا از ورق گالوانیزه ساخته می‌شوند که به دلیل مقاومت بالا در برابر زنگ‌زدگی، خوردگی و شرایط محیطی، یکی از بهترین انتخاب‌ها برای سیستم‌های تهویه مطبوع است. ورق گالوانیزه به دلیل پوشش محافظ روی (Zinc)، دوام بالایی دارد و طول عمر کانال را افزایش می‌دهد.

علاوه بر گالوانیزه، در شرایط خاص ممکن است از متریال‌های دیگری نیز برای ساخت کانال TDF استفاده شود. به‌عنوان مثال، آلومینیوم برای پروژه‌هایی که به وزن کم‌تر و مقاومت در برابر رطوبت بیشتر نیاز دارند، گزینه مناسبی است. همچنین، در محیط‌های صنعتی و شیمیایی که شرایط سخت‌تری حاکم است، استیل ضدزنگ (Stainless Steel) برای تحمل فشار و مقاومت در برابر مواد خورنده استفاده می‌شود.

انتخاب جنس کانال TDF به نیازهای پروژه و شرایط محیطی بستگی دارد و استفاده از مواد باکیفیت، تضمین‌کننده عملکرد بهتر و طول عمر بیشتر کانال خواهد بود.

ساختار کانال tdf

در عکس زیرساختار کانال‌های چهارگوش با فلنج TDF را مشاهده می کنید. اجزای اصلی کانال TDF شامل فلنج، گوشه، نوار درزگیر و بست‌ها هستند که برای اتصال محکم و جلوگیری از نشتی هوا به‌کار می‌روند. این نوع اتصال سریع و مقرون‌به‌صرفه است.

ویژگی کانال TDF

ویژگی کانال TDF باعث شده تا استفاده از این کانال در مقایسه با دیگر مدل ها افزایش پیدا کند. ویژگی های این محصول به شرح زیر می باشد.

• استفاده کردن از ورق های گالوانیزه در ساخت این محصول فوق العاده
• استفاده کردن از فلنج گالوانیزه برای اتصالات
• داشتن ابعاد سفارشی به سفارش کارفرما
• داشتن ضخامت متغیر از ۰/۴ تا ۱/۵
• داشتن کانال هایی با طول یک متر

کاربرد کانال TDF

کانال TDF بیشتر در محیط‌هایی استفاده می‌شود که زیبایی ظاهری، نصب سریع، وزن کم کانال و هوابندی قوی اهمیت زیادی دارد. این کانال‌ها برای ساختمان‌های اداری و تجاری، بیمارستان‌ها، هتل‌ها، مراکز خرید و پروژه‌های صنعتی که نیاز به سیستم تهویه مطبوع کارآمد و باکیفیت دارند، انتخابی ایده‌آل هستند. طراحی دقیق و ساختار سبک آن، باعث کاهش زمان نصب و بهبود عملکرد در محیط‌های حساس می‌شود.

محیط‌های کاربردی:

1. ساختمان‌های تجاری و اداری: سیستم‌های تهویه مطبوع برای کاهش هزینه‌ها و نصب سریع.
2. بیمارستان‌ها و مراکز درمانی: برای حفظ بهداشت و جلوگیری از نشتی هوا.
3. کارخانه‌ها و محیط‌های صنعتی سبک: در تهویه هوا و تخلیه آلاینده‌ها.
4. فروشگاه‌ها و مراکز خرید: به دلیل نیاز به تهویه قوی و ظاهری منظم.
5. هتل‌ها و مراکز اقامتی: برای تهویه مطبوع با ظاهری حرفه‌ای و عملکرد آرام.

کانال‌های چهارگوش tdf پس از تولید، به سرعت محبوبیت زیادی پیدا کرده و به طور گسترده مورد استفاده قرار گرفتند. با این حال، باید توجه داشت که این کانال‌ها نیز مانند سایر انواع کانال‌ها، مزایا و معایب خاص خود را دارند. در ادامه، به بررسی ویژگی‌های مثبت و منفی کانال‌ tdf خواهیم پرداخت.

در ادامه مزایا و معایب کانال TDF را بررسی می کنیم.

مزایای کانال TDF

مزایای کانال TDF شامل موارد زیر است:

کاهش هزینه‌ها

کانال TDF به دلیل طراحی یکپارچه و عدم نیاز به استفاده از فلنج‌های خارجی جداگانه، هزینه‌های پروژه را به میزان قابل توجهی کاهش می‌دهد.

وزن کم

با توجه به عدم نیاز به فلنج خارجی و کاهش تعداد پیچ و مهره های مورد نیاز برای اتصال، وزن کانال به طور چشمگیری کاهش یافته است.

افزایش سرعت تولید

در فرایند ساخت کانال TDF، ورق دو سر کانال توسط دستگاه‌های تمام اتوماتیک به فلنج تبدیل می‌شود و این موضوع باعث افزایش سرعت تولید و افزایش دقت در برش و ساخت کانال شده است.

کاهش نشتی هوا درون کانال ها

به دلیل طراحی خاص و وجود نوار درزگیر، این کانال‌ها به‌اصطلاح “هوا بند” هستند و کمترین ضریب پرت هوا از درز کانال‌ها را دارند.

زیبایی ظاهری

اتصالات کانال TDF به گونه ای است که ظاهری حرفه‌ای و زیبا به این کانال‌ها بخشیده و از آنجایی که زیبایی ظاهری کانال های انتقال هوا در پروژه های صنعتی بسیاری اهمیت دارد، استفاده از این کانال ها بسیار محبوب شده است.

کاهش بار سازه

به دلیل وزن کمتر، بار وارده به سازه کاهش یافته و در نتیجه نیاز به ساپورت‌های نگهدارنده نیز کمتر می‌شود که این امر به سبکتر شدن کلی سازه کمک می‌کند.

افزایش سرعت نصب

این کانال‌ها به دلیل طراحی بهینه و حذف فلنج خارجی، فرآیند نصب سریع‌تر و آسان‌تری دارند.

صرفه‌جویی در متریال

کاهش سایز ورق‌های گالوانیزه و حذف نیاز به متریال اضافی مانند پرچ‌های چکشی و پیچ و مهره‌های اضافی، باعث صرفه‌جویی در مواد اولیه ساخت شده است.

مقاومت بالا

کانال TDF از ورق گالوانیزه ساخته می شود. کانال گالوانیزه بسیار مقاوم بوده و دوام و طول عمر قابل قبولی دارد.

معایب کانال TDF

با وجود مزایای قابل توجه، کانال‌های TDF معایبی نیز دارند که باید در نظر گرفته شوند:

• نیاز به تجهیزات خاص: تولید این نوع کانال‌ها نیازمند دستگاه‌های تمام اتوماتیک و پیشرفته است که هزینه اولیه راه‌اندازی تجهیزات را افزایش می‌دهد.
• محدودیت در تعمیرات و تغییرات: به دلیل طراحی یکپارچه فلنج، در صورت آسیب یا نیاز به تغییرات، فرآیند تعمیر یا اصلاح ممکن است پیچیده‌تر از کانال‌های سنتی باشد.
• عدم امکان استفاده در سایزهای بسیار بزرگ: این نوع کانال‌ها برای ابعاد بسیار بزرگ ممکن است مناسب نباشند، زیرا نیاز به تقویت بیشتر دارند که می‌تواند به افزایش هزینه منجر شود.
• حساسیت به کیفیت ساخت: در صورتی که فرآیند تولید با دقت کافی انجام نشود، ممکن است مشکلاتی مانند عدم هوابندی کامل یا کاهش دوام در کانال‌ها ایجاد شود.
• هزینه بالاتر برای پروژه‌های کوچک: در پروژه‌های کوچک که نیاز به حجم کمی از کانال‌ها وجود دارد، استفاده از این سیستم ممکن است مقرون‌به‌صرفه نباشد.
• نیاز به آموزش نصاب‌ها: نصب این نوع کانال‌ها به دلیل استفاده از کلیپس‌های منحصر به فرد و روش‌های جدید، نیازمند آموزش و تخصص نصاب‌ها است.

این معایب باید بر اساس نیازهای پروژه بررسی شود تا تصمیم درستی برای استفاده از کانال TDF گرفته شود.

مقایسه کانال فلنج تی دی اف با کانال‌ های سنتی گالوانیزه

مقایسه بین کانال فلنج TDF و کانال‌های سنتی گالوانیزه به خوبی نشان می‌دهد که چرا کانال TDF انتخاب بهتری برای بسیاری از پروژه‌هاست.

یکی از مشکلات کانال‌های سنتی گالوانیزه تولید صدای زیاد در هنگام عبور هوا است که می‌تواند باعث آزار و اذیت شود، در حالی که کانال‌های TDF با طراحی بهینه و اتصالات دقیق، صدای بسیار کمی تولید می‌کنند و آرامش بیشتری در محیط ایجاد می‌کنند.

همچنین، کانال‌های سنتی گالوانیزه به دلیل ساخت دستی، اغلب با خطاهای ابعادی و شکل نامنظم همراه هستند. این موضوع علاوه بر کاهش زیبایی ظاهری، می‌تواند مشکلاتی در اتصال و نصب به وجود آورد. در مقابل، کانال‌های TDF با استفاده از دستگاه‌های تمام اتوماتیک تولید می‌شوند که نتیجه آن ابعاد دقیق و ظاهری منظم است.

علاوه بر این، کانال‌های TDF به دلیل یکپارچه بودن فلنج با کانال، فرآیند نصب را ساده‌تر کرده و نیاز به استفاده از ابزار و متریال اضافی مانند پیچ و مهره‌های زیاد یا پرچ چکشی را کاهش می‌دهند. این ویژگی نه‌تنها هزینه‌ها را کاهش می‌دهد، بلکه سرعت نصب را نیز به طرز قابل توجهی افزایش می‌دهد.

در نهایت، کانال TDF نسبت به کانال‌های سنتی سبک‌تر است و این سبکی باعث کاهش بار سازه و نیاز کمتر به ساپورت‌های نگهدارنده می‌شود. این ویژگی، به‌ویژه در پروژه‌های ساختمانی و صنعتی بزرگ، یک مزیت رقابتی مهم به شمار می‌رود.

بنابراین، می‌توان نتیجه گرفت که کانال‌های TDF از نظر کارایی، هزینه، صدا و زیبایی برتری قابل توجهی نسبت به کانال‌های سنتی گالوانیزه دارند.

مقایسه کانال چهارگوش TDF و TDC

کانال چهارگوش TDF و TDC چه تفاوتی با هم دارند؟ در ادامه مقایسه کانال چهارگوش TDF و کانال TDC به‌صورت جدول آورده شده است:

این جدول به شما کمک می‌کند که بر اساس نیاز پروژه، انتخاب بهتری بین این دو نوع کانال داشته باشید.

ساخت کانال فلنج سرخود tdf

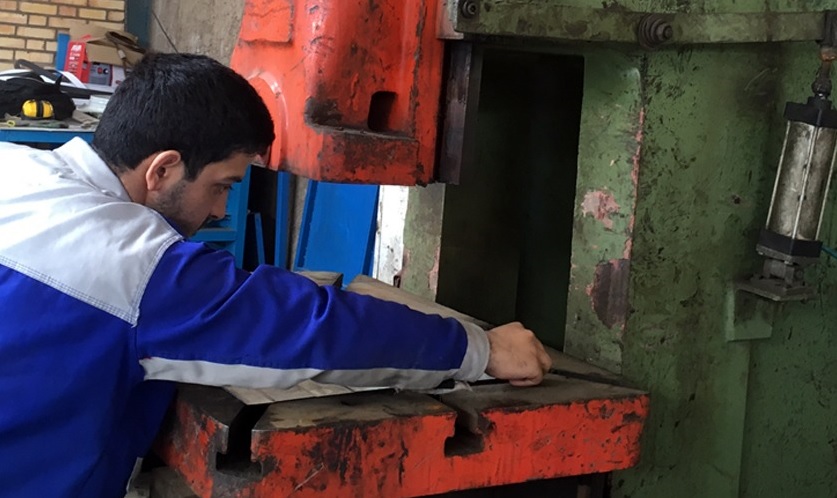

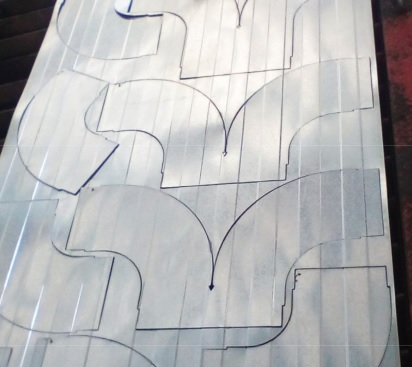

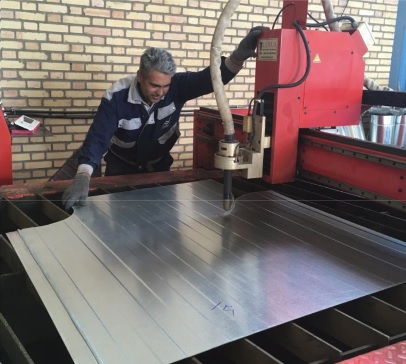

ساخت کانال TDF با استفاده از دستگاه‌های تمام اتوماتیک انجام می‌شود. ابتدا ورق گالوانیزه به اندازه‌های مورد نیاز برش داده می‌شود. سپس، لبه‌های ورق‌ها توسط دستگاه‌های فلنج‌ساز به فلنج یکپارچه تبدیل می‌شوند. شیارهای لازم برای نصب نوار درزگیر روی فلنج ایجاد شده و گوشه‌های کانال نیز با استفاده از اتصالات فلزی تقویت می‌شوند. در نهایت، کانال برای مونتاژ و اتصال آماده است.

 نحوه نصب کانال TDF

نحوه نصب این محصول با توجه به اینکه قرار است در چه مکان و محلی نصب شود، متفاوت است و نصب آن کار افراد عادی نیست و باید متخصصان در این زمینه اقدام به نصب فلنج سر خود نمایند تا مشکلی برای کانال ایجاد نشود و همچنین مشکلی را در کارگاه یا محل نصب بوجود نیاورد. بنابراین هیچگاه این کار را خودتان انجام ندهید و همچنین اینکار را به افراد غیر حرفه ای در این زمینه نسپارد تا نصب کانال TDF به خوبی انجام شود و مشکلی برای شما بوجود نیاید.

مراحل نصب کانال TDF:

• آماده‌سازی محل نصب
• اتصال گوشه‌های فلنج به یکدیگر
• قرار دادن نوار درزگیر در شیار فلنج
• بستن کانال‌ها با استفاده از بست‌ها و کلیپس‌های مخصوص
• بررسی نهایی برای اطمینان از هوابندی و استحکام اتصالات

قیمت کانال TDF

مه، عوامل مؤثر بر قیمت کانال TDF به‌صورت جدول آورده شده است:

به طور کلی، قیمت کانال TDF به ازای هر مترمربع ممکن است بین 200,000 تا 500,000 تومان یا بیشتر (بسته به عوامل ذکر شده) متغیر باشد. برای دریافت قیمت دقیق، با ما تماس بگیرید و مشخصات پروژه خود را ارائه دهید.
