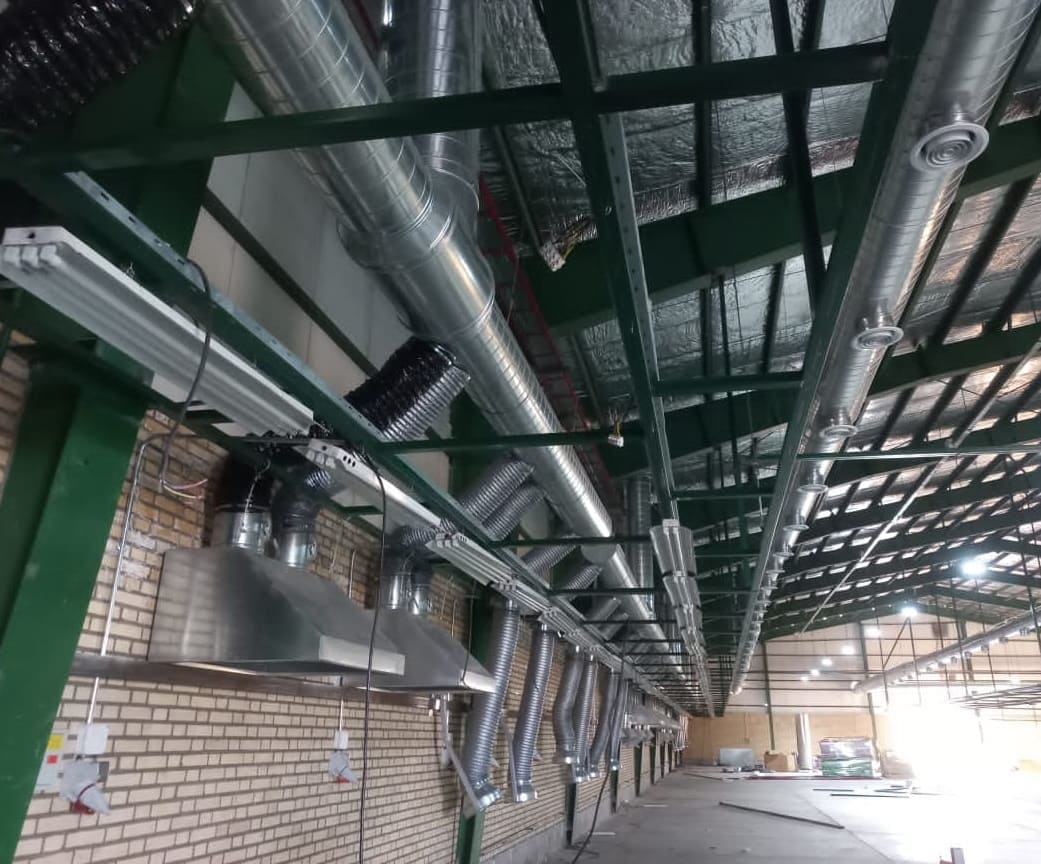

کانال سازی صنعتی چیست ؟ تعریف کانال سازی صنعتی

کانال‌سازی صنعتی در تهویه مطبوع به فرآیند طراحی، ساخت و اجرای کانال انتقال هوا در پروژه های صنعتی گفته می‌شود. از این کانال‌ها برای انتقال هوای سرد و گرم و یا خروج هوای آلوده در سیستم‌های تهویه مطبوع استفاده می‌شود. کانال سازی صنعتی نقش حیاتی در ایجاد جریان هوای یکنواخت و مطبوع در فضاهای مختلف دارند و برای تأمین تهویه مناسب در محیط‌های صنعتی و تجاری ضروری هستند.

کانال یا داکت هوا در ابعاد و جنس ورق های متفاوت بسته به نیاز پروژه ساخته می شود. جنس ورق کانال‌ سازی صنعتی معمولا فلز گالوانیزه یا آلومینیوم است، علاوه بر این می‌تواند پلاستیک و یا پارچه باشد. همچنین، کانال‌های صنعتی می‌توانند بسته به نیاز و فضای موجود به شکل‌ کانال چهارگوش و یا کانال گرد اسپیرال طراحی شوند.

برای اتصال مقاطع مختلف کانال و قطعات جانبی آن (نظیر زانوها، تبدیل‌ها، هودها، دودکش‌های تخلیه و ساپورت‌ها) از روش‌هایی مانند فلنج، کلمپ، اتصال کشویی یا جوشکاری استفاده می‌شود.

اگر طراحی کانال به صورت دقیق و استاندارد انجام شود، هوا و ذرات معلق بدون رسوب در کانال و با سرعت بهینه جابه‌جا می‌شوند و این امر افت فشار سیستم را به حداقل رسانده و مانع از فشار مضاعف به فن‌ها و اتلاف انرژی می‌شود.

تفاوت کانال سازی صنعتی با کانال سازی مسکونی و اداری

کانال‌سازی صنعتی و مسکونی تفاوت‌های ساختاری مهمی دارند. در پروژه‌های صنعتی، به دلیل حجم و سرعت بالای هوا، کانال‌ها ابعاد بزرگ‌تری دارند و از ورق‌های ضخیم و سنگین (مانند گالوانیزه ضخیم، استیل یا ورق سیاه جوشی) ساخته می‌شوند تا فشار و دمای بالا را تحمل کنند. اما در بخش مسکونی، کانال‌ها کوچک‌ترند و از متریال سبک‌تر مانند ورق‌های نازک، کانال پیش‌عایق یا فلکسیبل استفاده می‌شود.

تفاوت کلیدی دیگر در نوع هوای انتقالی است؛ کانال‌های مسکونی فقط هوای مطبوع (سرمایش و گرمایش) را جابه‌جا می‌کنند، اما کانال‌های صنعتی برای تخلیه آلاینده‌ها، غبار، گازهای اسیدی یا هوای بسیار داغ طراحی می‌شوند و گاهی از جنس فایبرگلاس (FRP) هستند. به همین دلیل، اتصالات صنعتی باید بسیار محکم و هوابند (مانند جوشکاری یا فلنج‌های سنگین) باشند، در حالی که در منازل اتصالات کشویی سبک کفایت می‌کند.

در نهایت، اولویت طراحی مسکونی کاهش صدا، زیبایی و بهینه‌سازی انرژی است، اما در کانال‌سازی صنعتی اولویت اصلی کارایی، استحکام و دسترسی راحت برای تمیزکاری است. اجرای کانال‌سازی صنعتی یک فرآیند کاملا مهندسی است که به تیم‌های متخصص نیاز دارد.

برخی از مشتریان ما :

میتوانید در جدول انتهای مطلب پروژه های انجام شده در حوزه کانال سازی صنعتی که توسط شرکت تهویه نو انجام شده است را مشاهده نمایید.

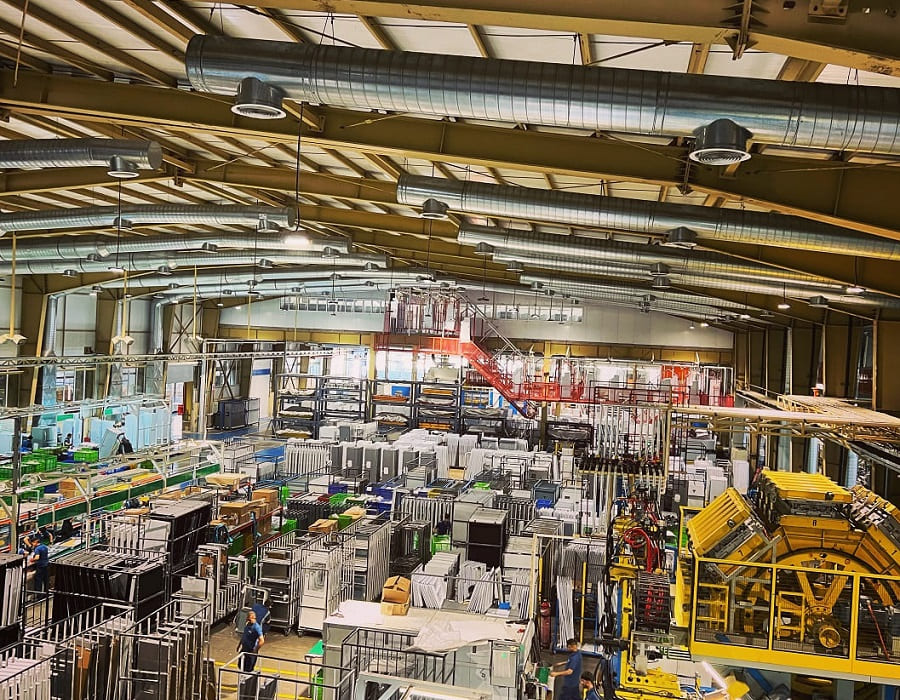

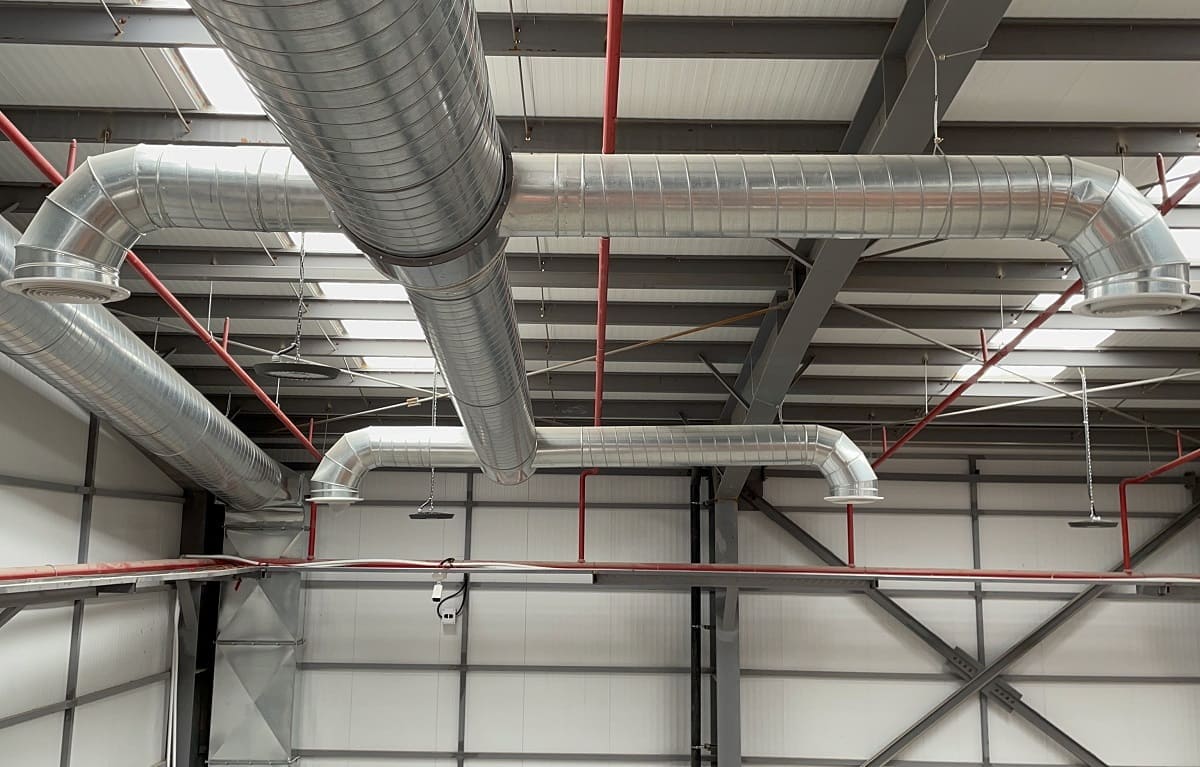

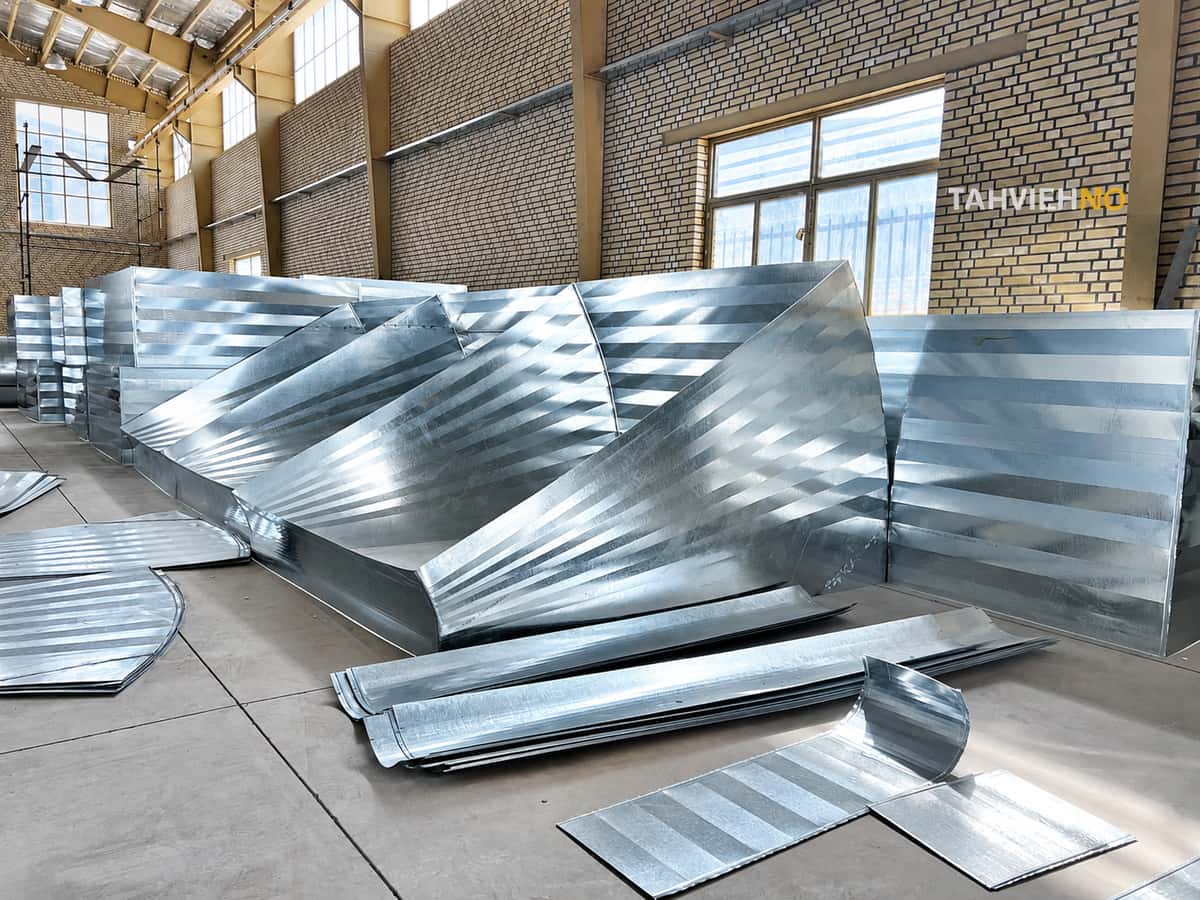

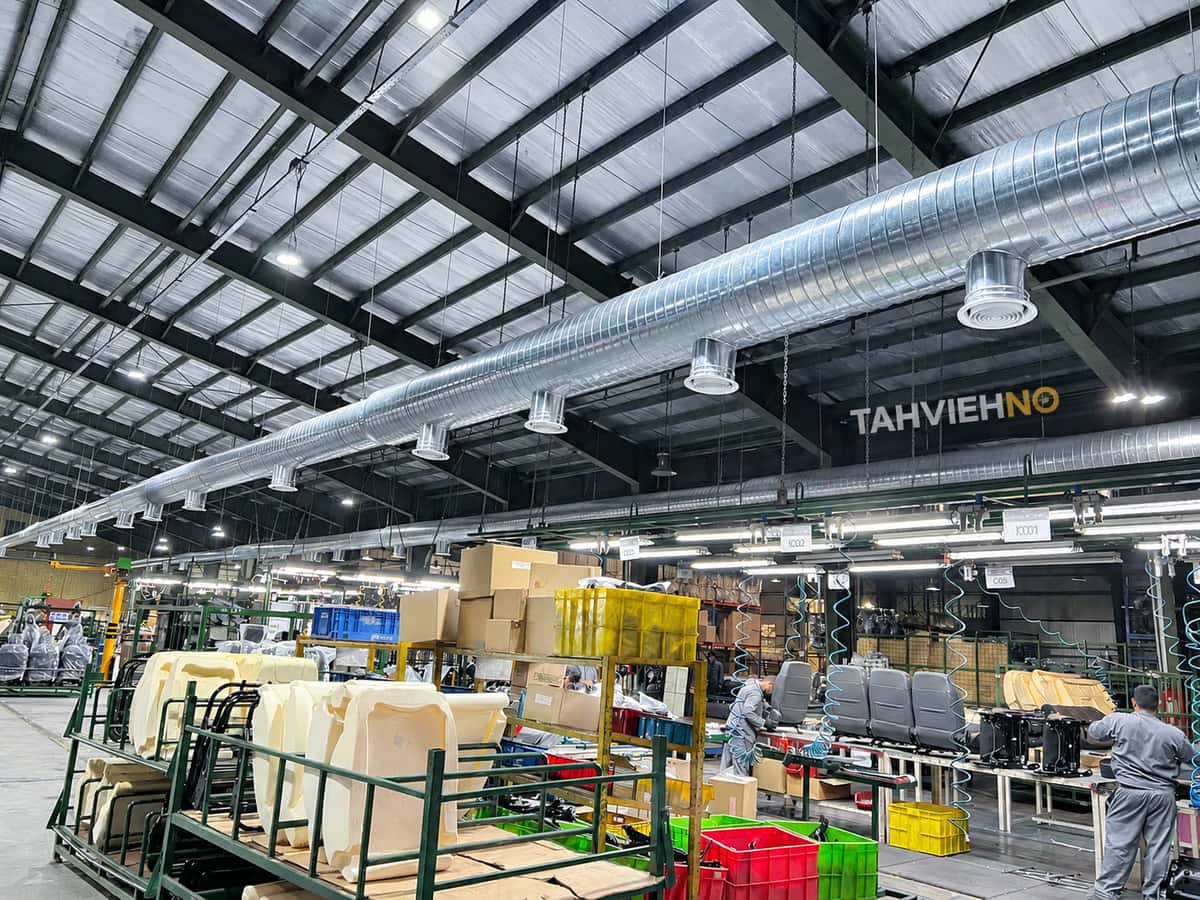

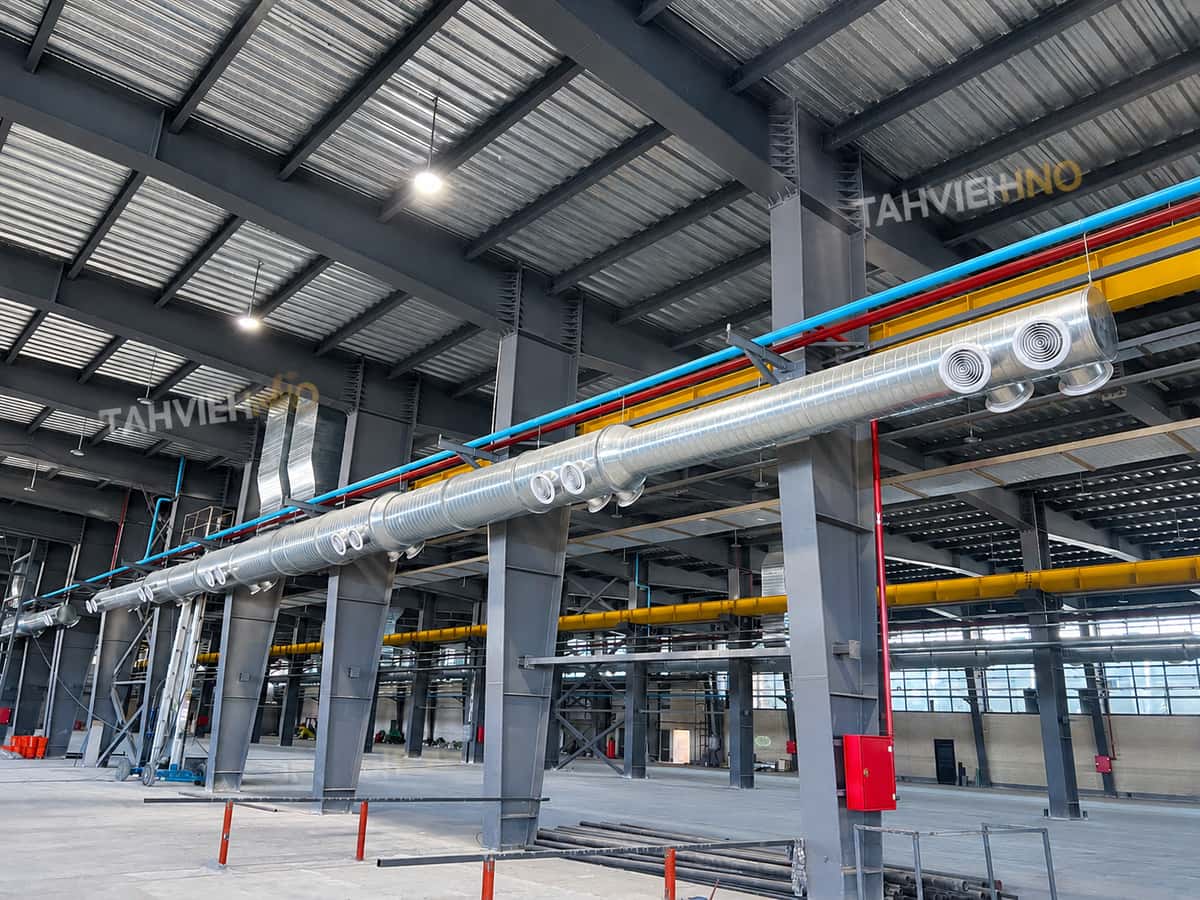

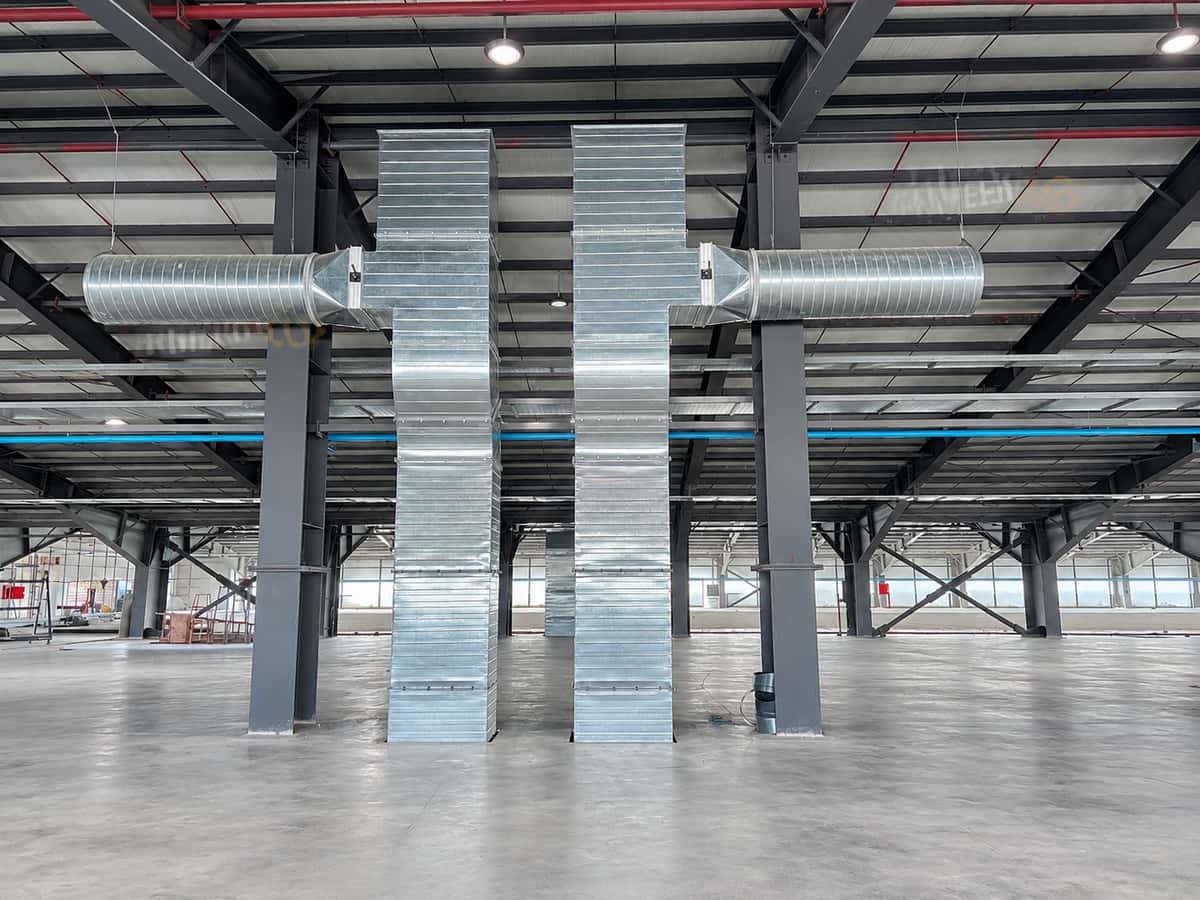

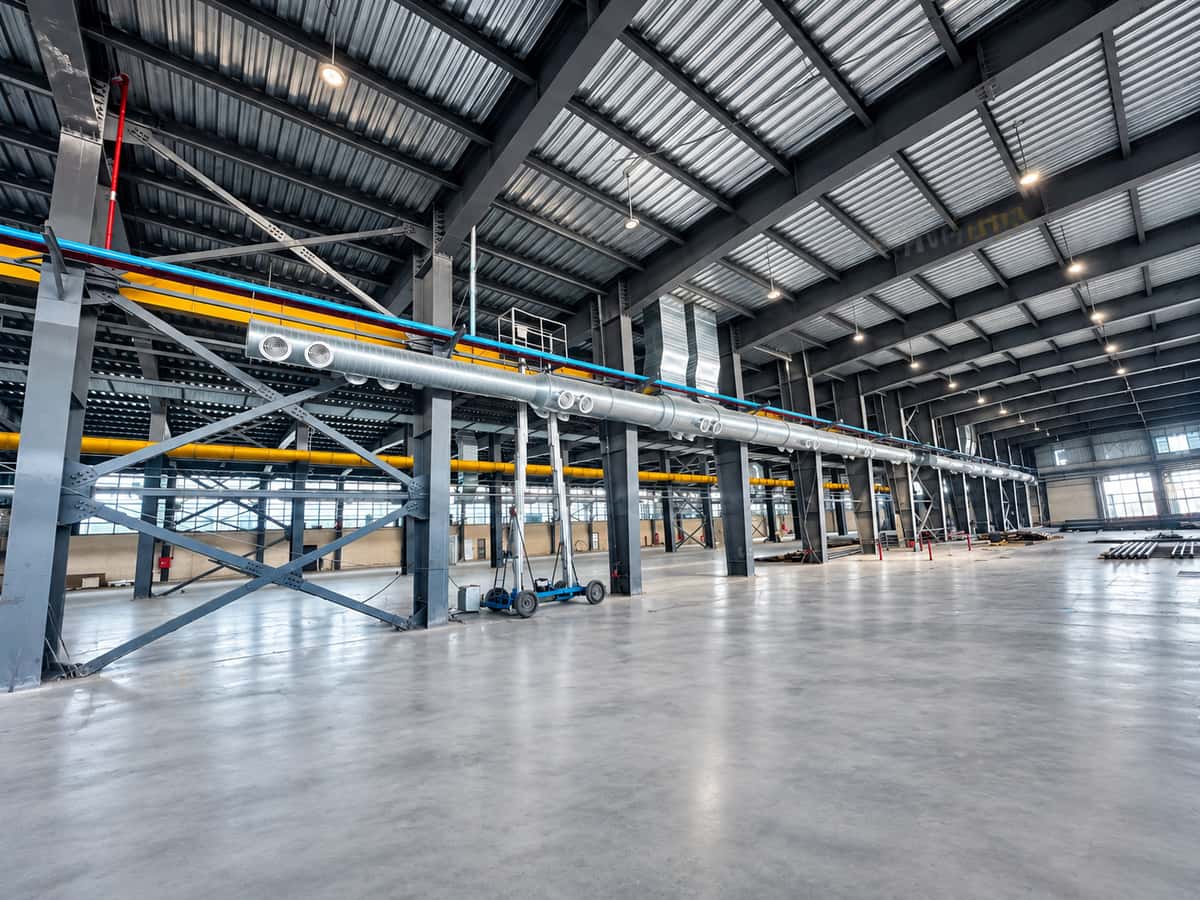

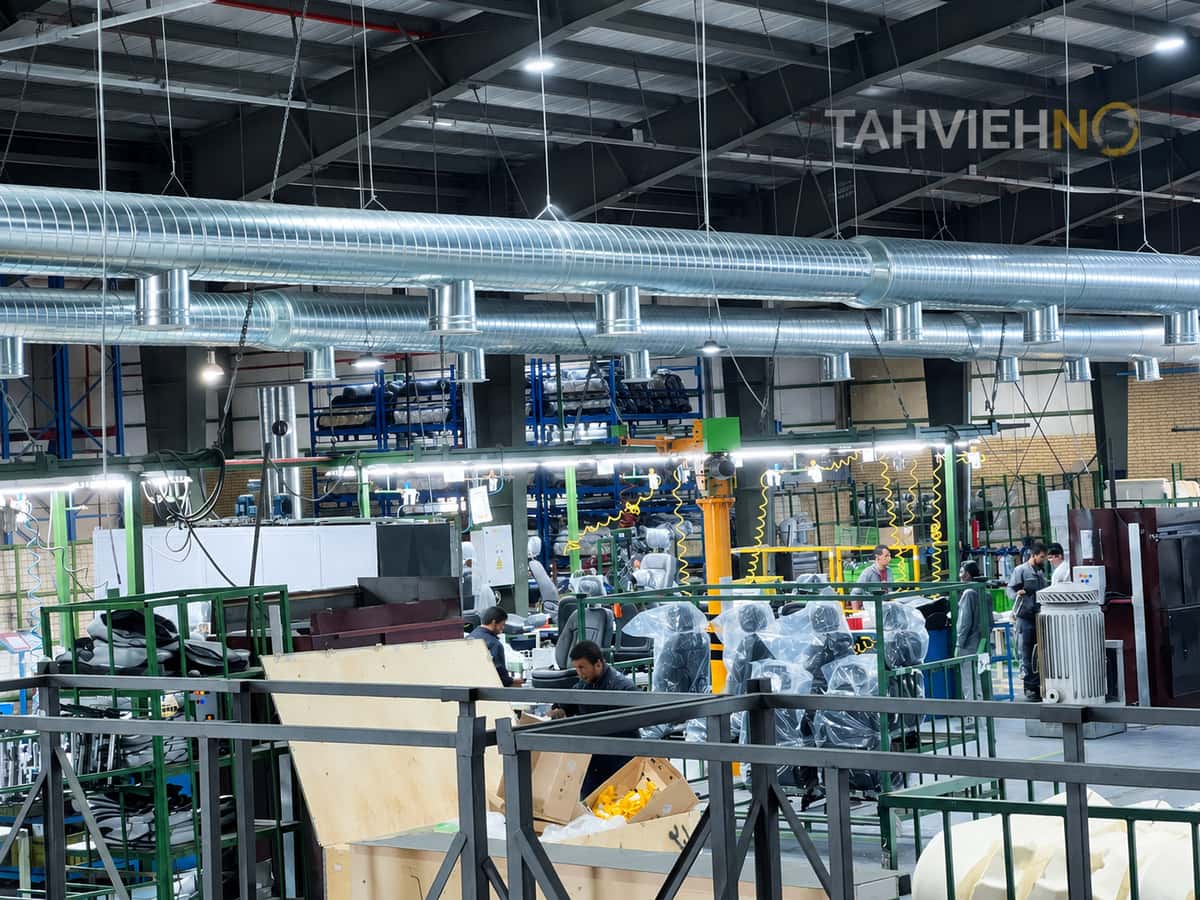

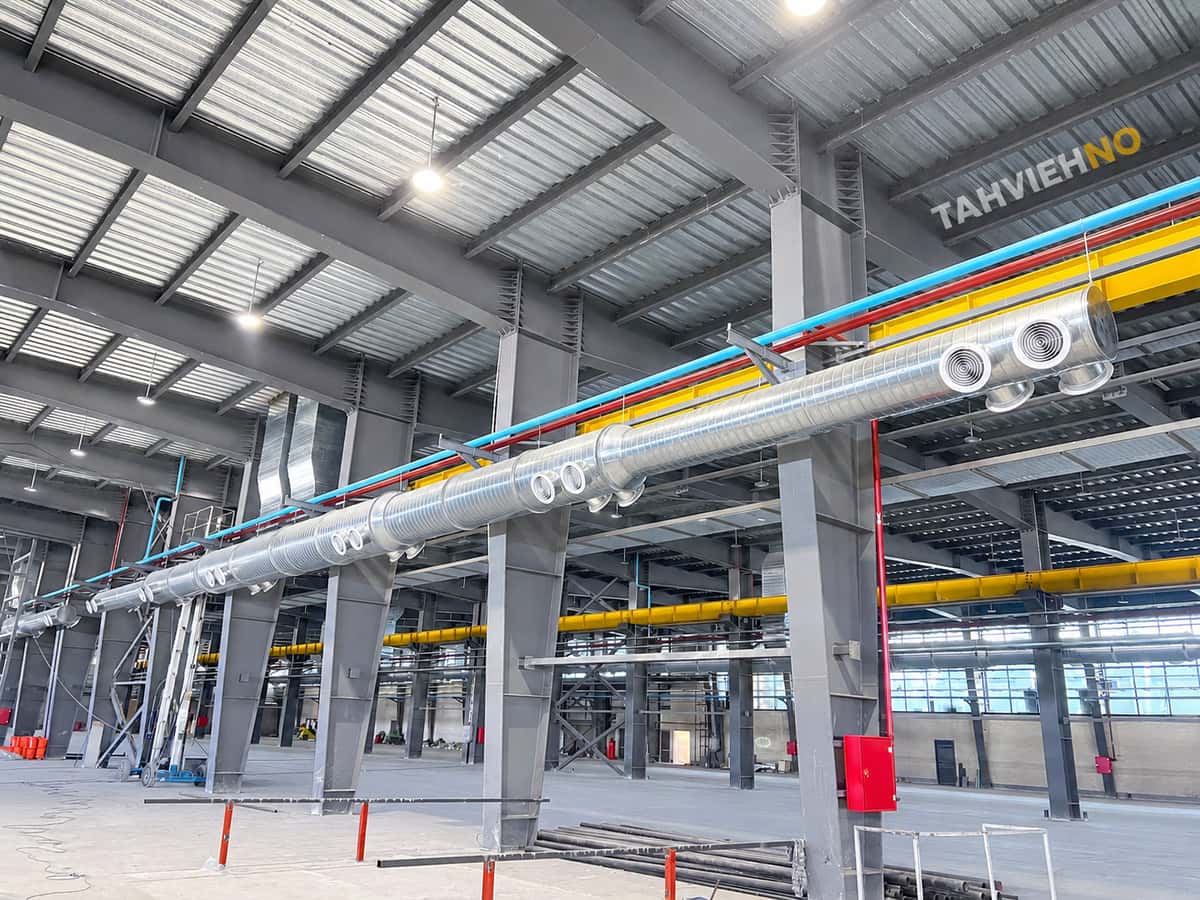

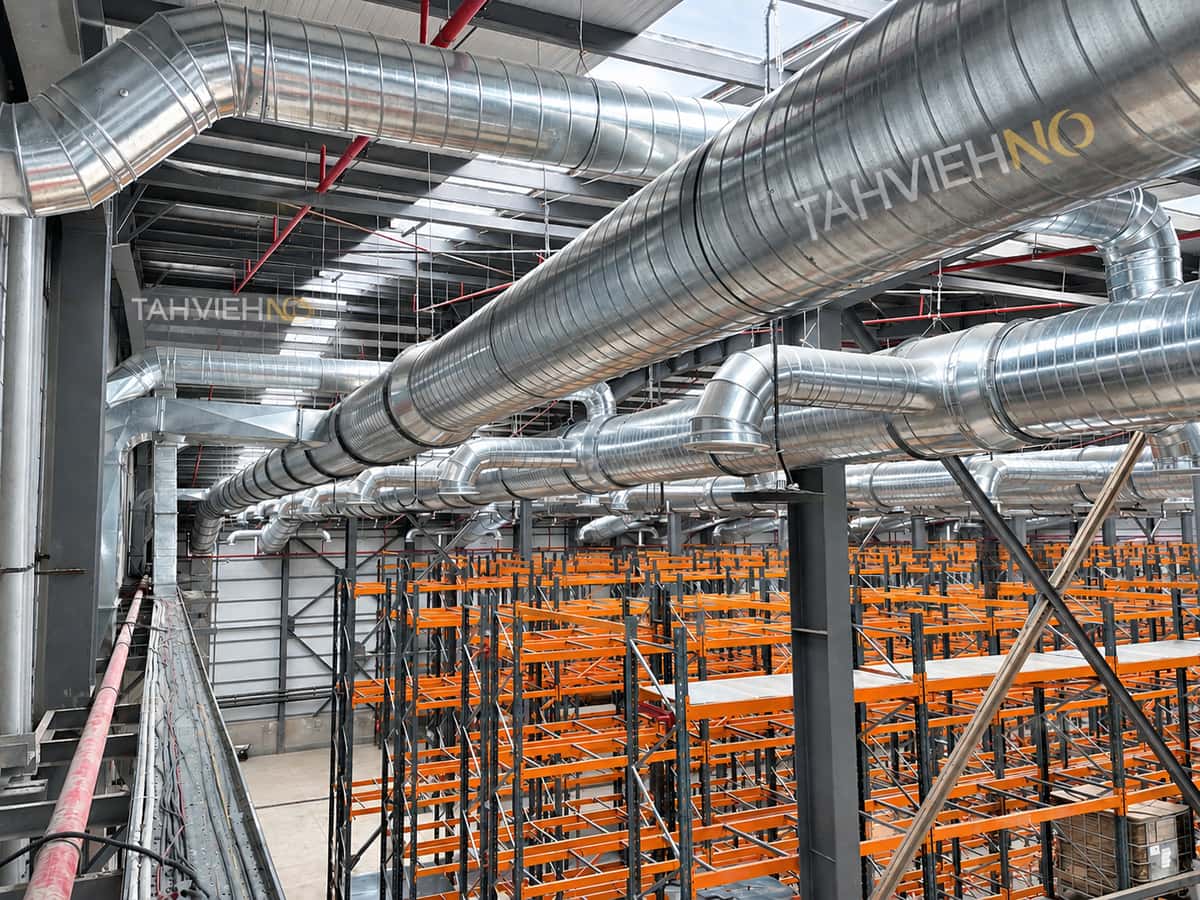

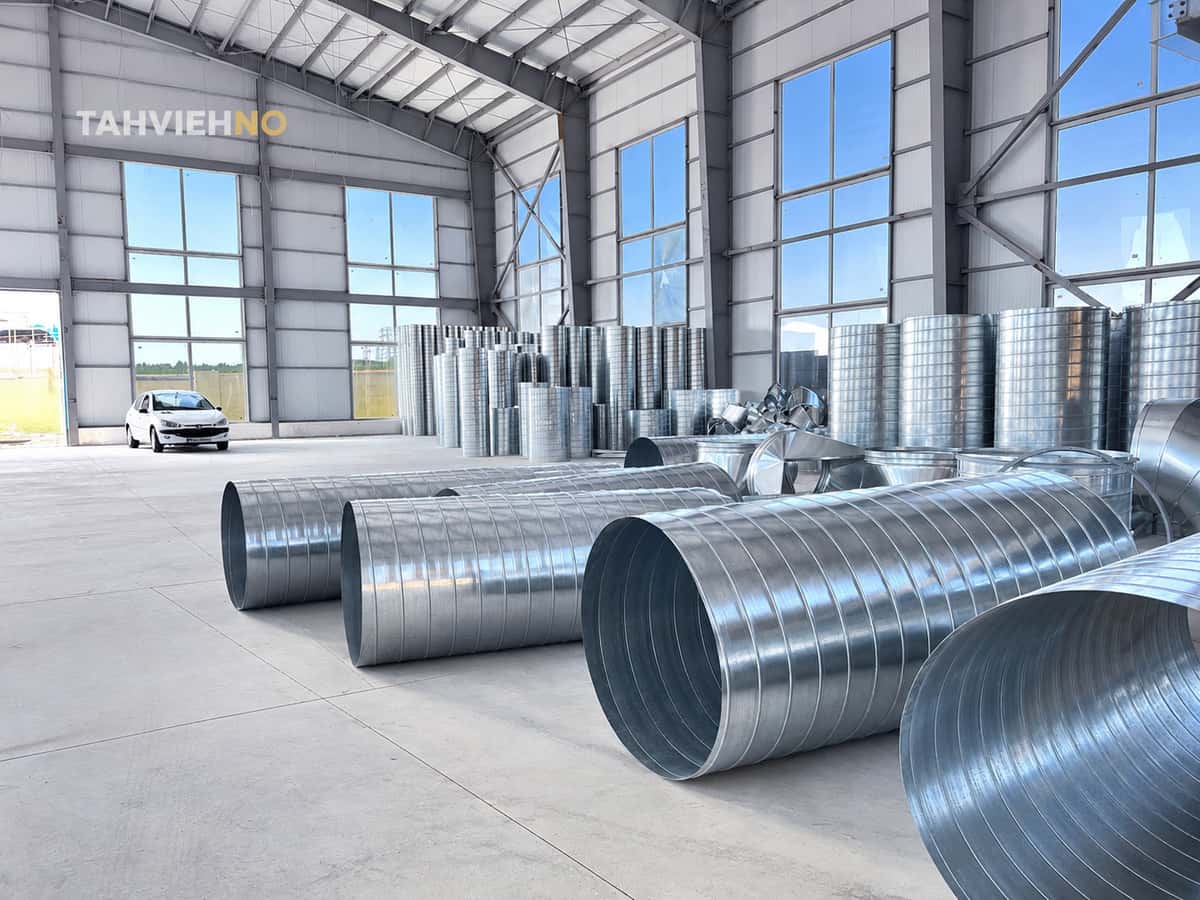

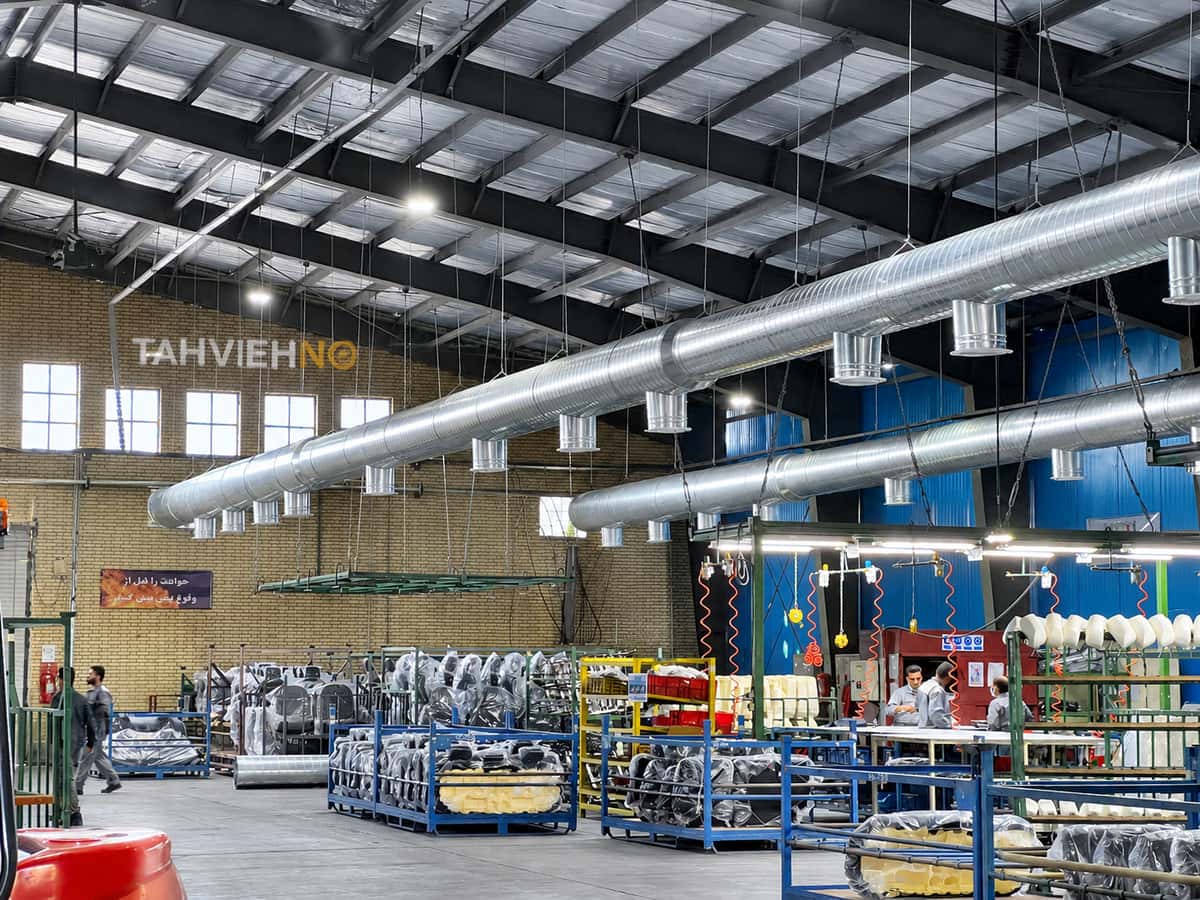

تصاویری از پروژه های کانال سازی صنعتی انجام شده توسط تهویه نو

کانال‌سازی صنعتی مخصوص چه محیط‌هایی است؟

پروژه‌هایی مانند برج‌های مسکونی، ساختمان‌های اداری، مغازه‌ها و کارگاه‌های کوچک در دسته پروژه‌های صنعتی قرار نمی‌گیرند و معمولا سیستم کانال‌کشی به‌مراتب ساده‌تری دارند.

در مقابل، کانال‌سازی صنعتی به طراحی و اجرای سیستم‌های پیشرفته در محیط‌های حساسی مانند صنایع نفت و پتروشیمی، کارخانجات بزرگ، نیروگاه‌ها، سوله‌ها، بیمارستان‌ها و صنایع فولاد اختصاص دارد. این پروژه‌ها به طور ویژه برای تهویه سراسری، انتقال گازها و پاسخگویی به نیازهای تخصصیِ جریان هوا در محیط‌های سخت صنعتی طراحی می‌شوند.

هرکدام از این صنایع با چالش‌ها و نیازهای منحصربه‌فردی روبه‌رو هستند که باید در طراحی و اجرای کانال‌سازی به دقت لحاظ شوند. در ادامه، نمونه‌هایی از کاربردهای رایج این سیستم را بررسی خواهیم کرد:

کانال سازی صنعتی پالایشگاه ها و صنایع پتروشیمی

• تهویه مناطق خطرناک: در این پروژه‌ها، کانال‌کشی برای تهویه مناطق با خطر بالا مانند محل‌های ذخیره‌سازی مواد شیمیایی یا گازهای قابل اشتعال انجام می‌شود.
• سیستم‌های فشار مثبت و منفی: برای جلوگیری از نشت گازهای خطرناک و کنترل جریان هوا در مناطق مشخص، از سیستم‌های کانال‌کشی پیچیده استفاده می‌شود.

کانال سازی صنعتی نیروگاه

• تهویه توربین‌ها: در نیروگاه‌ها، کانال‌های بزرگ برای تهویه و خنک‌سازی توربین‌ها و تجهیزات اصلی استفاده می‌شوند.
• سیستم‌های کنترل آلودگی: کانال‌هایی برای انتقال و فیلتراسیون هوای آلوده و گازهای خروجی طراحی و نصب می‌شوند.

کانال سازی صنعتی برای صنایع غذایی و دارویی

• اتاق‌های تمیز (Clean Rooms): در این پروژه‌ها، کانال‌کشی برای انتقال هوای تمیز به اتاق‌های مخصوص تولید دارو یا مواد غذایی انجام می‌شود.
• کنترل رطوبت و دما: کانال‌های تهویه برای کنترل دقیق شرایط محیطی در کارخانه‌های تولید مواد حساس نصب می‌شوند.

کانال سازی صنعتی ساختمان‌های صنعتی و کارگاه‌ها

• تهویه محیط‌های کارگاهی: سیستم‌های کانال‌کشی برای انتقال و توزیع هوای تازه در کارخانه‌ها و کارگاه‌های بزرگ نصب می‌شوند.
• سیستم‌های گرمایش و سرمایش: نصب کانال‌ها برای توزیع هوای گرم یا سرد در ساختمان‌های صنعتی و انبارها.

کانال سازی صنعتی معادن

• تهویه معادن زیرزمینی: کانال‌های تهویه بزرگ برای انتقال هوای تازه به معادن زیرزمینی و خارج کردن گازهای خطرناک مورد استفاده قرار می‌گیرند.

کانال سازی صنعتی در صنایع نفت و گاز

• تهویه خطوط لوله و تجهیزات: کانال‌کشی برای تهویه و خنک‌سازی تجهیزات نفت و گاز در مناطق دورافتاده و شرایط سخت محیطی.
• سیستم‌های تهویه اضطراری: نصب کانال‌ها برای کنترل سریع شرایط اضطراری مانند نشت گاز یا آتش‌سوزی.

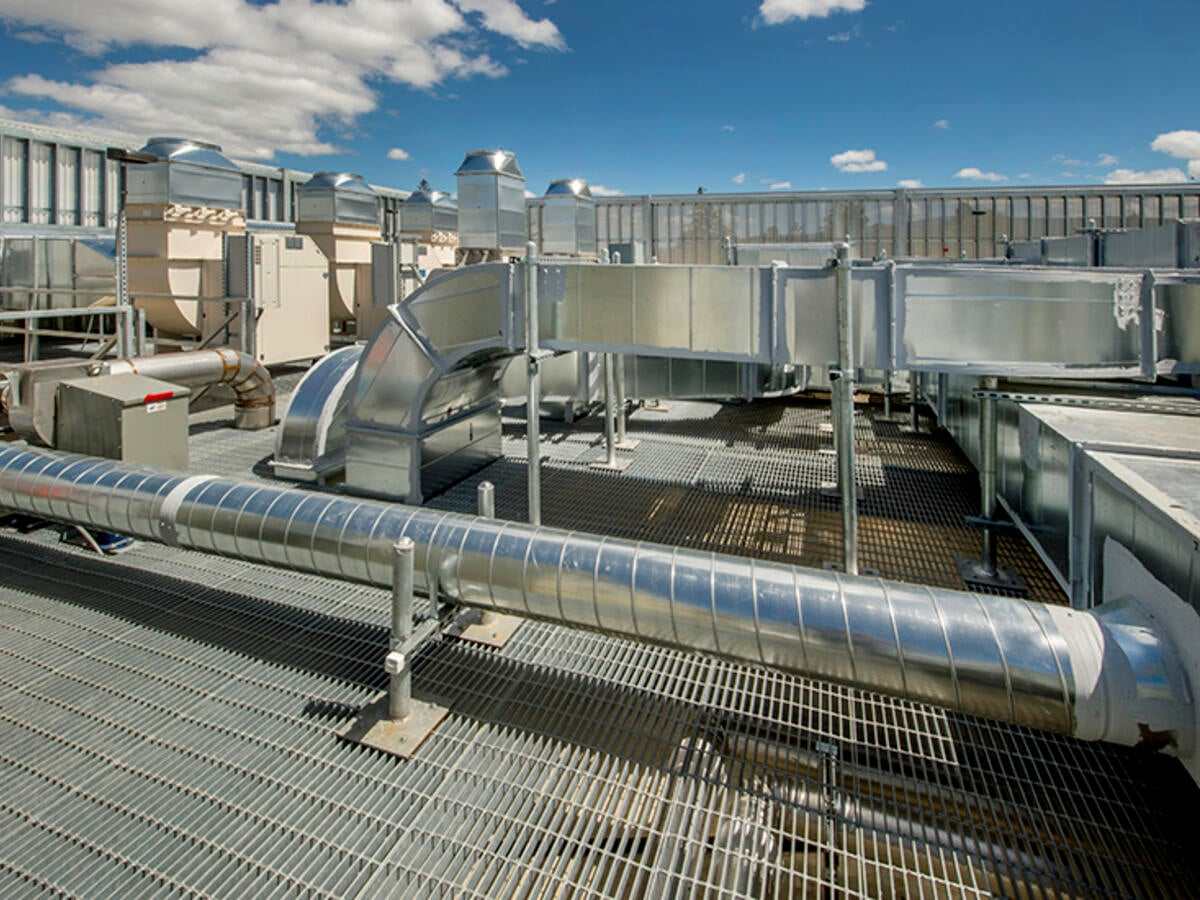

انواع کانال سازی صنعتی

کانال‌های صنعتی را می‌توان بر اساس شکل هندسی، جنس ورق و نوع کاربرد به دسته‌های مختلفی تقسیم کرد. شناخت این دسته‌بندی‌ها به انتخاب بهترین گزینه برای پروژه شما کمک می‌کند:

الف) انواع کانال صنعتی از نظر شکل هندسی

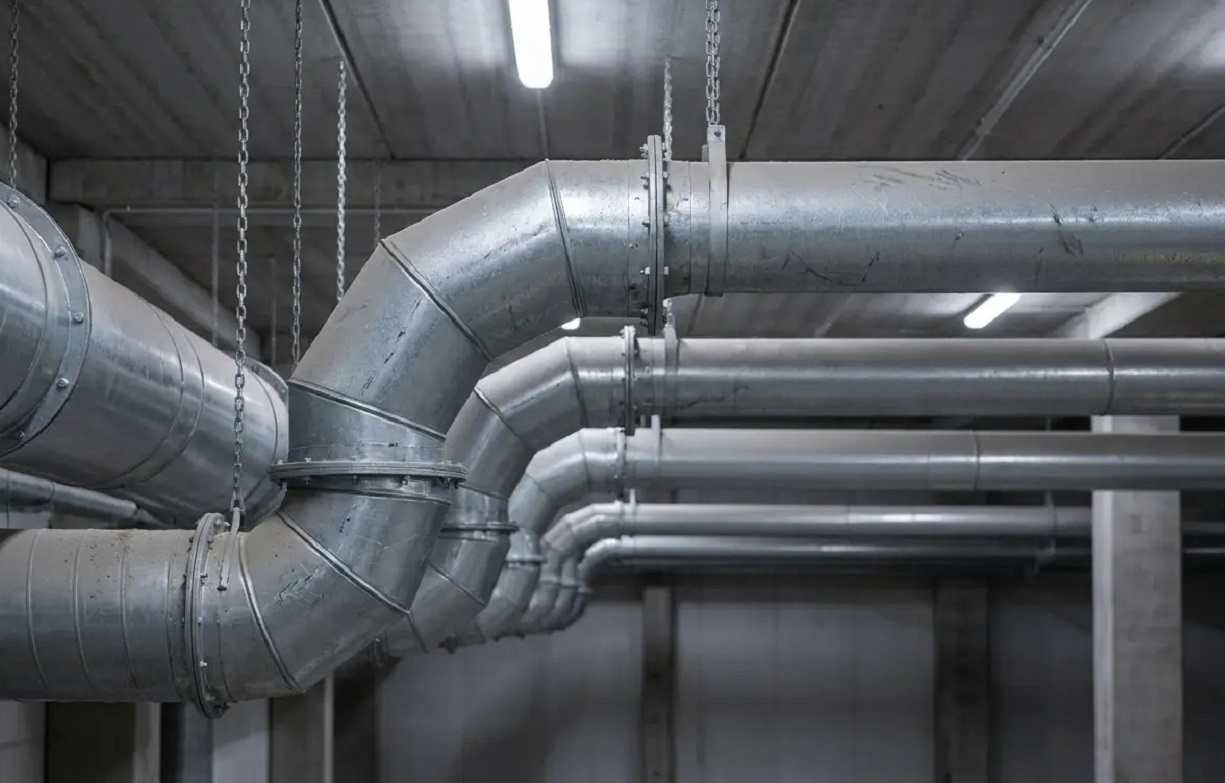

۱. کانال گرد اسپیرال (مارپیچ)

کانال‌های اسپیرال به دلیل مقطع گرد و ساختار مارپیچی خود، بهترین گزینه برای انتقال حجم زیاد هوا با کمترین افت فشار و کمترین صدا هستند. این کانال‌ها به دلیل مقاومت بالا در برابر تغییر شکل تحت فشارهای شدید و همچنین ظاهر مدرن، به صورت روکار (اکسپوز) در بسیاری از سوله‌ها و پروژه‌های صنعتی و تجاری بزرگ اجرا می‌شوند.

۲. کانال چهارگوش

کانال‌های چهارگوش از قدیمی‌ترین و رایج‌ترین انواع کانال در تهویه هستند. مزیت اصلی این کانال‌ها، انعطاف‌پذیری بالا در ابعاد و طراحی است که باعث می‌شود برای فضاهایی با محدودیت ارتفاع یا عرض (مانند زیر سقف‌های کاذب) کاملاً مناسب باشند. البته این کانال‌ها نسبت به مدل‌های گرد، افت فشار بیشتر و وزن سنگین‌تری دارند.

ب) انواع کانال صنعتی از نظر جنس و متریال

۳. کانال گالوانیزه

ورق گالوانیزه پرکاربردترین متریال در کانال‌سازی صنعتی است. وجود پوشش روی (Zinc) بر روی این ورق‌ها، مقاومت بالایی در برابر زنگ‌زدگی و رطوبت ایجاد می‌کند. وزن مناسب، طول عمر بالا، قیمت مقرون‌به‌صرفه و قابلیت ساخت در ابعاد مختلف، کانال گالوانیزه را به اقتصادی‌ترین انتخاب برای سیستم‌های سرمایش و گرمایش صنعتی تبدیل کرده است.

۴. کانال استیل (استنلس استیل)

در محیط‌های خاص صنعتی مانند صنایع شیمیایی، دارویی، نفت، گاز و پتروشیمی که کانال در معرض گازهای اسیدی، خورنده یا دمای بسیار بالا قرار دارد، از کانال استیل استفاده می‌شود. این کانال‌ها (معمولاً از گرید ۳۰۴ یا ۳۱۶) مقاومت بی‌نظیری در برابر اکسیداسیون و حرارت دارند و کاملاً بهداشتی و قابل شستشو هستند.

۵. کانال فلکسیبل (انعطاف‌پذیر)

کانال‌های فلکسیبل با ساختار سبکی که از ترکیب آلومینیوم، پلاستیک و فنر فولادی دارند، برای فضاهای بسیار محدود، نقاط کور یا اتصال کانال اصلی به دریچه‌ها (نقاط دارای تغییر مسیر ناگهانی) استفاده می‌شوند. سرعت نصب بالا، عایق‌کاری حرارتی آسان و توانایی جذب ارتعاش و کاهش نویز از ویژگی‌های بارز آن‌هاست.

ج) انواع کانال بر اساس کاربرد

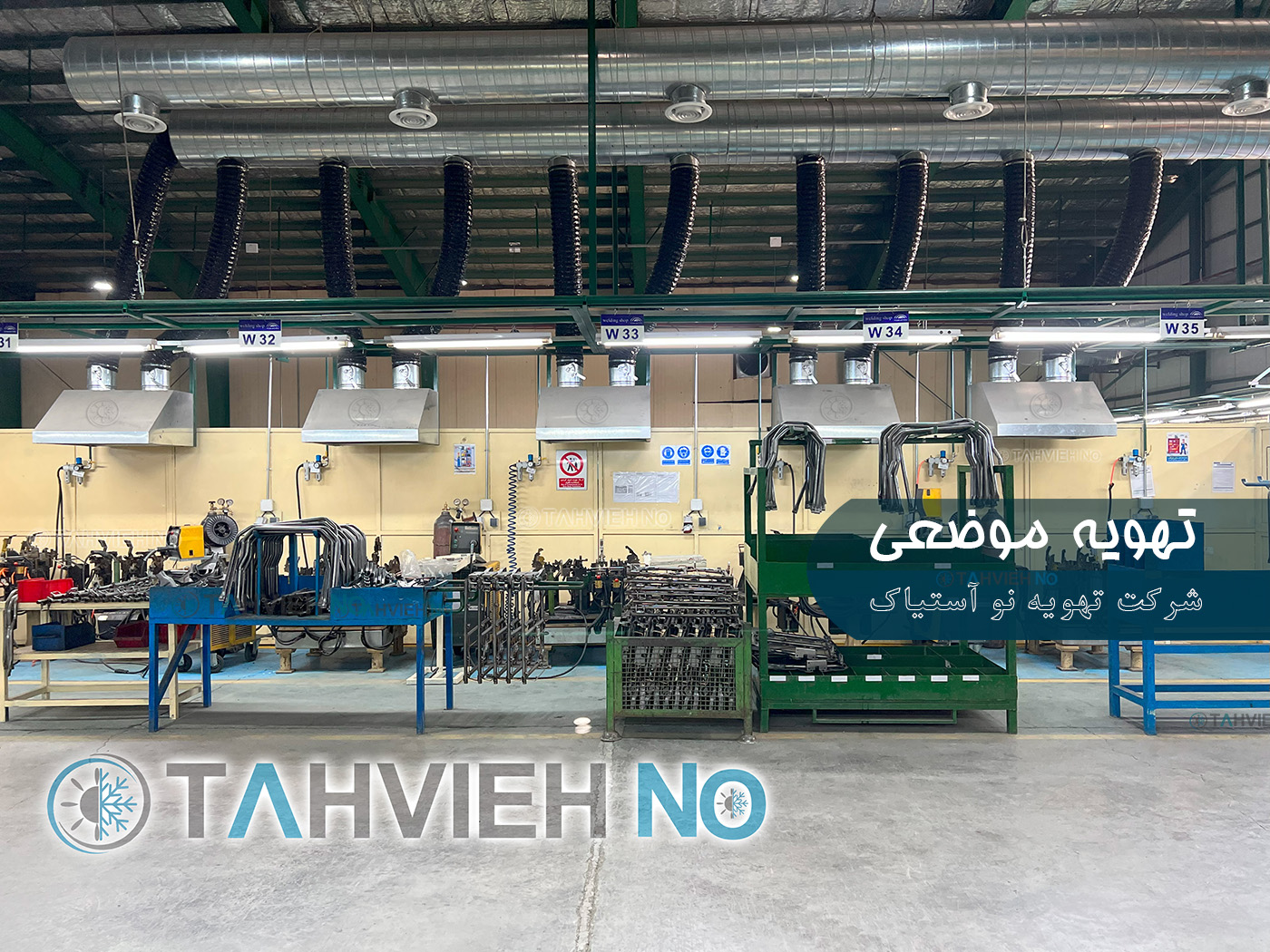

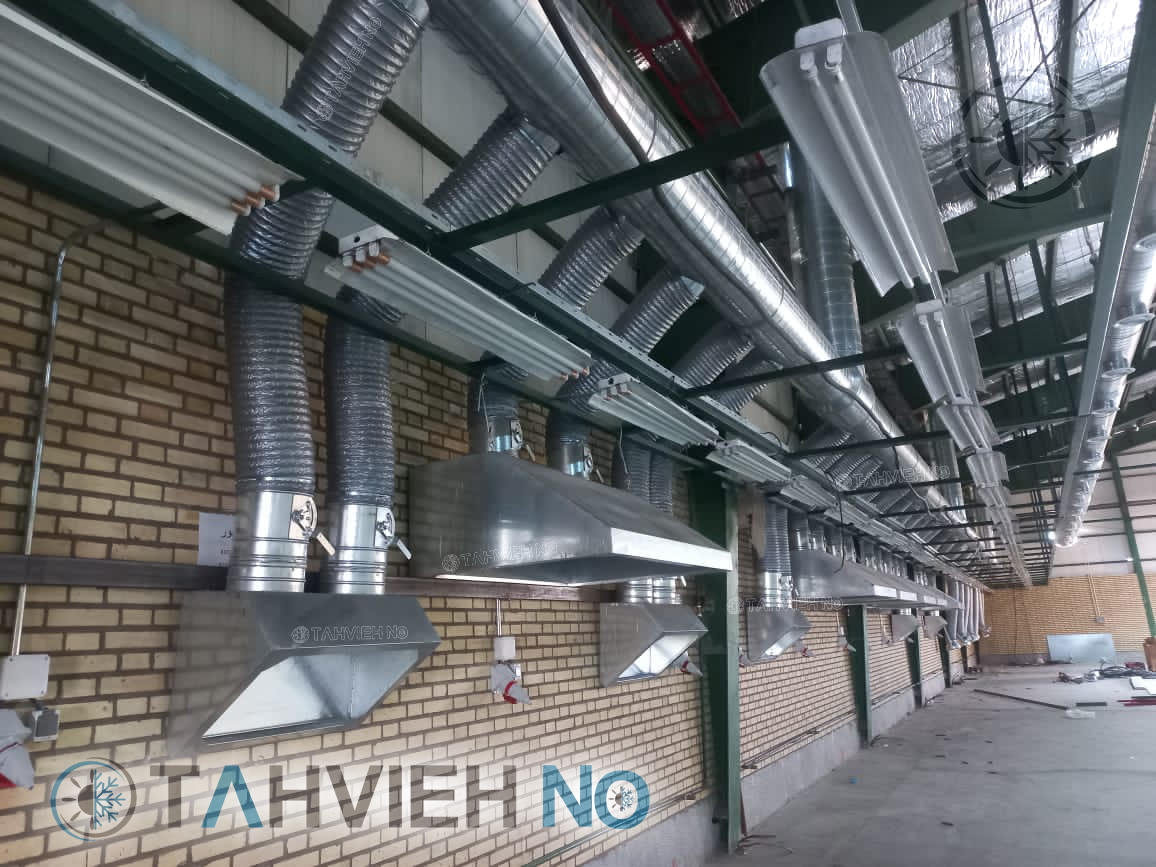

۶. کانال اگزاست و کانال هود صنعتی

کانال اگزاست و کانال هود صنعتی به طور ویژه برای تخلیه هوای آلوده، گازهای مضر، دود و بخارات چربی در کارخانه‌ها و آشپزخانه‌های صنعتی طراحی می‌شوند. کانال‌کشی هود صنعتی قواعد و اصول مهندسی خاص خود را دارد؛ زیرا این کانال‌ها باید کاملاً هوابند بوده و جنس آن‌ها (غالباً استیل یا ورق سیاه جوشی ضخیم) در برابر مواد شیمیایی و حرارت بالا دوام بیاورد.

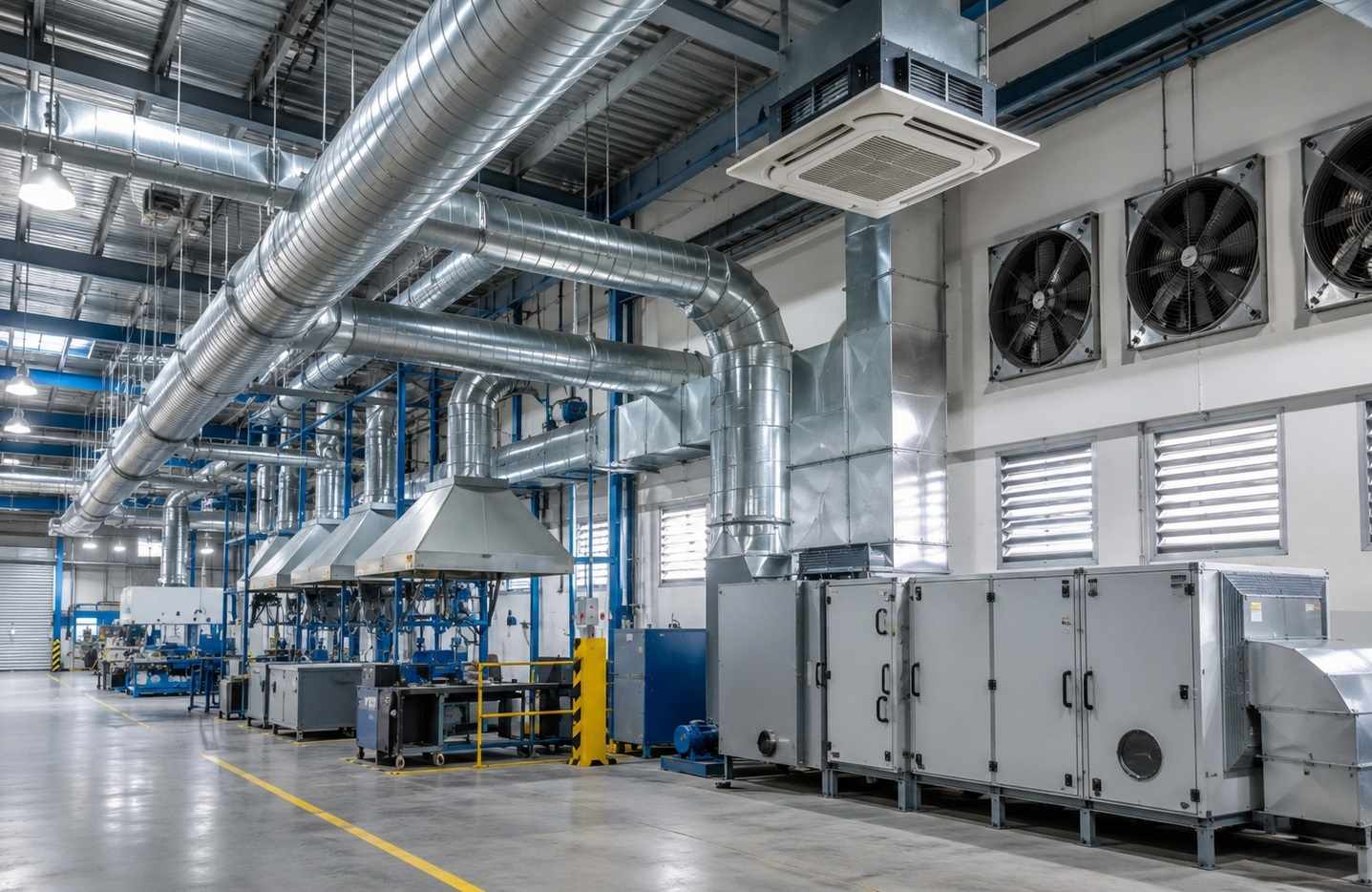

د) دسته‌بندی بر اساس نوع تجهیزات تهویه

علاوه بر شکل و جنس، سیستم‌های کانال‌سازی صنعتی را می‌توان بر اساس دستگاه تهویه مطبوع مربوطه نیز تفکیک کرد؛ مانند ساخت کانال هواساز برای توزیع هوای تصفیه‌شده هواسازهای صنعتی، یا ساخت کانال ایرواشر برای سیستم‌های سرمایش تبخیری صنعتی.

عوامل مؤثر در طراحی و اجرای کانال‌های صنعتی

نیازهای تهویه‌ای هر محیط صنعتی با محیط دیگر کاملا متفاوت است؛ بنابراین محاسبات و اجرای کانال‌کشی صنعتی باید به صورت کاملا سفارشی و توسط مهندسان باتجربه انجام شود. مهم‌ترین فاکتورهایی که در طراحی و اجرای این سیستم‌ها باید در نظر گرفته شوند، عبارتند از:

سرعت هوا در کانال‌های صنعتی (Velocity)

سرعت مجاز جریان هوا در کانال‌های صنعتی علاوه بر عملکرد سیستم و مصرف انرژی، روی تجهیزات غبارگیر نیز تأثیر مستقیم دارد. سرعت هوا باید به گونه‌ای انتخاب شود که از طرفی باعث ایجاد صدای آزاردهنده و افت فشار شدید نشود و از طرف دیگر، در سیستم‌های اگزاست، سرعت آن‌قدر کم نباشد که ذرات معلق و غبار در کف کانال ته‌نشین و رسوب کنند (سرعت انتقالی یا Carrying Velocity).

به طور معمول، سرعت هوا در کانال‌های اصلی سیستم‌های تهویه مطبوع صنعتی حدود 1500 – 1800 (فوت در دقیقه) در نظر گرفته می‌شود، اما در کانال‌های انتقال غبار صنعتی این عدد بر اساس استانداردهای ACGIH ممکن است تا بیش از fpm 3500 افزایش یابد.

محاسبات ابعاد کانال (Duct Sizing)

ابعاد کانال‌ مستقیما با حجم هوای عبوری (CFM) و نرخ افت فشار مجاز در طول مسیر رابطه دارد. در پروژه‌های صنعتی، به دلیل حجم کلان هوای جابه‌جا شده، ابعاد کانال‌ها بزرگ‌تر است. طراح باید با استفاده از روش‌هایی مانند «افت فشار یکنواخت» (Equal Friction) ابعادی را انتخاب کند که تعادلی میان هزینه ساخت کانال و توان مصرفی فن ایجاد شود.

ضخامت ورق و تقویت‌کننده‌ها

ضخامت ورق‌های به‌کاررفته در کانال‌های صنعتی بر اساس استانداردهایی مانند SMACNA و متناسب با میزان فشار استاتیک مثبت یا منفی سیستم تعیین می‌شود. در محیط‌های صنعتی با فشار بالا، کانال‌ها علاوه بر داشتن ورق‌های ضخیم‌تر (گالوانیزه، سیاه یا استیل)، نیازمند نبشی‌کشی و تقویت‌کننده‌های عرضی (Reinforcements) هستند تا زیر بار فشارهای مکش یا دمش دچار دفرمگی، لرزش و صدا نشوند.

شکل هندسی کانال

شکل مقطع کانال (گرد یا چهارگوش) نقشی تعیین‌کننده در راندمان سیستم دارد:

• کانال‌های گرد (و اسپیرال): به دلیل توزیع یکنواخت فشار، افت اصطکاکی بسیار کمتری دارند، هوابندی آن‌ها آسان‌تر است و برای جریان‌های سرعت‌بالا ایده‌آل هستند.
• کانال‌های چهارگوش: برای محیط‌هایی با محدودیت فضایی (مانند رایزرها یا سقف‌های کم‌ارتفاع) گزینه بهتری هستند، اما آهن‌کشی سنگین‌تر و افت فشار بیشتری دارند.

نوع اتصالات و سطح آب‌بندی

در صنعت، نشت هوا به معنای اتلاف شدید انرژی و احتمال انتشار گازهای سمی یا ذرات خطرناک در محیط کارخانه است. به همین دلیل، انتخاب نوع اتصال (فلنج‌های صنعتی سنگین، جوشکاری پیوسته یا کلمپ) و استفاده از نوارها و چسب‌های ماستیک آب‌بندی (بر اساس کلاس‌های هوابندی A، B یا C استاندارد سماکنا) یکی از مهم‌ترین عوامل در زمان اجرای کانال است.

جانمایی اتصالات و زانوها

بیشترین میزان افت فشار در سیستم‌های صنعتی در مسیرهای مستقیم اتفاق نمی‌افتد، بلکه در اتصالات، زانوها، تبدیل‌ها و سه‌راهی‌ها رخ می‌دهد. طراحی زانوها با شعاع بزرگ و تبدیل‌های مخروطی ملایم به جای اتصالات ناگهانی، جریان گردابی هوا را کاهش داده و راندمان سیستم را به شدت بالا می‌برد.

سیستم ساپورت‌ و پایدارسازی سازه کانال

کانال‌های صنعتی به دلیل ابعاد بزرگ و ضخامت ورق بالا، وزن سنگینی دارند. طراحی و اجرای آویزها، ساپورت‌های دیواری و سقفی (با استفاده از نبشی، ناودانی و متونارهای رزوه شده) باید کاملا مهندسی‌شده باشد تا وزن سیستم و لرزش‌های ناشی از کارکرد فن‌ها به طور ایمن به سازه سوله یا ساختمان منتقل شود.

اجرای پروژه های کانال سازی صنعتی چقدر طول می کشد؟

اجرای پروژه‌های کانال‌سازی صنعتی به عوامل متعددی از جمله ابعاد پروژه، پیچیدگی طراحی، حجم کانال‌های موردنیاز، شرایط محیطی و تجهیزات به‌کاررفته در تولید و نصب بستگی دارد.

در کانال‌سازی صنعتی، سرعت اجرا از اولویت‌های کلیدی است. برای افزایش سرعت تولید داکت هوا، استفاده از ماشین‌آلات اتوماتیک و پیشرفته توصیه می‌شود، چرا که این تجهیزات امکان برش، فرم‌دهی و مونتاژ دقیق‌تر و سریع‌تر را فراهم می‌کنند. علاوه بر این، در مرحله نصب، استفاده از شیوه‌ها و ابزارهای به‌روز، مانند سیستم‌های مدولار و فناوری‌های جدید در اتصال و عایق‌بندی، می‌تواند به کاهش زمان نصب کمک کند.

با وجود این، مدت زمان اجرای کانال سازی صنعتی معمولا بین چند هفته تا چند ماه متغیر است و بستگی به مقیاس و پیچیدگی پروژه دارد. برنامه‌ریزی دقیق و همکاری بین تیم‌های طراحی، تولید و نصب، نقش حیاتی در تسریع روند اجرای پروژه ایفا می‌کند.

قیمت کانال سازی صنعتی چقدر است ؟

هزینه کانال‌سازی صنعتی به عوامل مختلفی بستگی دارد و نمی‌توان یک رقم ثابت برای آن ارائه داد. عواملی که در تعیین هزینه کانال‌سازی صنعتی تأثیرگذار هستند شامل جنس کانال (فولاد گالوانیزه، استیل، آلومینیوم یا PVC)، ضخامت ورق به‌کاررفته، ابعاد و شکل کانال (گرد، مستطیلی یا بیضی)، میزان پیچیدگی طراحی و متراژ پروژه می‌باشد.

علاوه بر این، نوع پروژه و شرایط محیطی نیز بر هزینه‌ها اثرگذار است. به‌عنوان مثال، در پروژه‌های صنعتی که به کانال‌های مقاوم در برابر خوردگی یا دماهای بالا نیاز دارند، استفاده از مواد خاص (مانند استیل ۳۱۶ یا فایبرگلاس FRP) و روش‌های پیشرفته مانند جوشکاری آرگون، هزینه‌ها را افزایش می‌دهد.

هزینه نصب نیز بخش دیگری از قیمت را تشکیل می‌دهد. ارتفاع محل نصب، نیاز به داربست یا بالابر، آهن‌کشی و ساپورت‌های نگهدارنده و استفاده از تجهیزات مدرن و تیم‌های متخصص می‌تواند هزینه‌های اجرایی را افزایش دهد، اما در عوض کیفیت، هوابندی کامل و سرعت کار را تضمین می‌کند.

به طور کلی، قیمت‌گذاری در پروژه‌های صنعتی معمولا به صورت کیلویی (بر اساس وزن ورق مصرفی پس از ساخت) یا به صورت متری/مربعی (به ویژه برای کانال‌های اسپیرال یا پیش‌عایق) محاسبه می‌شود که هزینه اتصالات (زانو، تبدیل، هود) و شاسی‌کشی به آن افزوده خواهد شد.

برای درک بهتر، تأثیر هر فاکتور بر هزینه نهایی در جدول زیر خلاصه شده است:

برای برآورد دقیق هزینه، بهتر است مشاوره‌های لازم را از یک شرکت متخصص و معتبر کانال‌سازی دریافت کنید. معمولا پیمانکاران کانال سازی صنعتی پس از بازدید از محل پروژه یا بررسی نقشه‌های داکت دیزاین، بر اساس متراژ، مواد مصرفی، جزئیات اتصالات و میزان نیروی کار، ریز استعلام قیمت نهایی را تعیین می‌کنند.

مراحل کانال سازی صنعتی

۱. مشاوره و بازدید از محل پروژه: بررسی دقیق معماری فضا، محدودیت‌های سقف و تعیین نوع کاربری سوله یا کارخانه جهت برآورد اولیه.

۲. طراحی و انجام محاسبات اولیه: محاسبه حجم هوای درخواستی (CFM)، تعیین سرعت مجاز جریان هوا و محاسبه دقیق افت فشار سیستم با نرم‌افزارهای مهندسی.

۳. انتخاب شکل و جنس کانال: تعیین مقطع کانال (گرد یا چهارگوش) و متریال ورق (گالوانیزه، استیل، آلومینیوم یا PVC) متناسب با نوع آلاینده‌ها و رطوبت محیط.

۴. انتخاب تجهیزات جانبی سیستم: مشخص کردن مشخصات فنی فن‌های دمنده/مکنده، نوع هودهای صنعتی، دمپرها، فیلترها و دودکش‌های تخلیه هوا.

۵. تولید و ساخت کانال‌ها در کارگاه: برش‌کاری، خم‌کاری و ساخت لبه‌ها یا جوشکاری مقاطع مستقیم و اتصالات (مانند زانوها و تبدیل‌ها) طبق نقشه‌های کارگاهی.

۶. عایق‌کاری و آب‌بندی اولیه کانال‌ها: استفاده از چسب‌ها یا نوارهای ماستیک در نقاط اتصال ورق‌ها جهت هوابندی و اجرای عایق‌های حرارتی یا صوتی (در صورت نیاز پروژه).

۷. حمل‌ونقل ایمن به محل پروژه: بسته‌بندی اصولی قطعات ساخته‌شده و انتقال آن‌ها به محل کارخانه به گونه‌ای که کانال‌ها دچار دفرمگی یا خط‌وخش نشوند.

۸. زیرسازی، شاسی‌کشی و ساپورت‌گذاری: نصب آویزها، نبشی‌ها و ساپورت‌های نگهدارنده بر روی سازه سقف یا دیوار جهت تحمل وزن سنگین کانال‌ها.

۹. نصب و اتصال نهایی کانال‌ها: بالا بردن مقاطع کانال و متصل کردن آن‌ها به یکدیگر و به ساپورت‌ها با استفاده از فلنج، کلمپ یا جوشکاری در محل.

۱۰. تست، بالانس و ارزیابی عملکرد سیستم: اجرای تست نشتی هوا (Smoke Test)، اندازه‌گیری سرعت جریان در دهانه‌ها و بالانس کردن کل سیستم جهت تحویل نهایی.

نمونه پروژه های کانال سازی صنعتی اجرا شده توسط شرکت تهویه نو آستیاک

برای کانال سازی در تهران و دیگر نقاط کشور با تماس بگیرید:

در ادامه، این ۴ بخش کلیدی با لحنی کاملاً حرفه‌ای، روان و سئوشده برای اضافه شدن به مقاله شما آماده شده است:

استانداردهای کانال‌سازی صنعتی

پروژه‌های صنعتی برخلاف بخش‌های مسکونی، به دلیل حساسیت بالا و ارتباط مستقیم با ایمنی کارکنان و طول عمر ماشین‌آلات، نمی‌توانند بر اساس حدس و گمان اجرا شوند. طراحی و ساخت این سیستم‌ها باید بر اساس استانداردهای معتبر بین‌المللی انجام شود که مهم‌ترین آن‌ها عبارتند از:

• استاندارد SMACNA (سماکنا): این استاندارد، معتبرترین مرجع جهانی در زمینه کانال‌کشی است که ضوابط دقیق مربوط به ضخامت ورق‌ها، ابعاد کانال، نوع تقویت‌کننده‌های عرضی (نبشی‌کشی) و کلاس‌های هوابندی و آب‌بندی را متناسب با فشار استاتیک سیستم تعیین می‌کند.
• کتابچه راهنمای ACGIH (انجمن بهداشت حرفه‌ای آمریکا): اصلی‌ترین مرجع برای طراحی سیستم‌های تهویه موضعی و اگزاست صنعتی است. این استاندارد دقیقاً مشخص می‌کند که برای جابه‌جایی هر نوع غبار، ذرات معلق یا گازهای سمی، جریان هوا باید چه سرعت حداقلی (سرعت انتقال یا Carrying Velocity) داشته باشد تا ذرات در کف کانال رسوب نکنند.
• استانداردهای ASHRAE (اشری): این مرجع به محاسبات عمومی تهویه مطبوع، نرخ هوای تازه مورد نیاز برای پرسنل و فرمول‌های دقیق افت فشار دینامیکی در اتصالات و زانوها می‌پردازد.

تجهیزات و متعلقات جانبی در سیستم کانال‌کشی صنعتی

یک شبکه کانال‌کشی صنعتی، صرفا از شاخه‌های مستقیم و زانو تشکیل نشده است؛ بلکه برای کنترل، هدایت و ایمن‌سازی جریان هوا، نیازمند تجهیزات جانبی متعددی است که پرکاربردترین آن‌ها شامل موارد زیر است:

• انواع دمپرها (Dampers): صفحات متحرکی هستند که برای تنظیم یا قطع و وصل جریان هوا در شاخه‌های مختلف کانال استفاده می‌شوند. در صنعت، استفاده از دمپرهای ضد حریق (Fire Dampers) برای جلوگیری از انتقال آتش میان زون‌های مختلف کارخانه، و دمپرهای موتوری برای کنترل اتوماتیک هوا حیاتی است.
• صداگیر یا سایلنسر (Silencers): فن‌های بزرگ صنعتی (مکنده و دمنده) صدای بسیار بلندی تولید می‌کنند. سایلنسرها در مسیر کانال اصلی نصب می‌شوند تا آلودگی صوتی ناشی از چرخش فن را به شدت کاهش دهند.
• دریچه‌های بازدید (Access Doors): با توجه به اینکه کانال‌های صنعتی در معرض غبار، چربی یا ذرات معلق هستند، تعبیه دریچه‌های بازدید بازشو در فواصل معین برای تمیزکاری دوره‌ای و نگهداری سیستم الزامی است.
• اتصالات لرزه‌گیر (Canvas/Flexible Connections): برزنت‌ها یا اتصالات انعطاف‌پذیری هستند که در محل اتصال کانال به فن یا دستگاه تهویه قرار می‌گیرند تا تکان‌ها و ارتعاشات دستگاه به بدنه کانال‌کشی منتقل نشود.

چرا طراحی و اجرای اصولی کانال صنعتی اهمیت دارد؟ (پیامدهای طراحی نادرست)

سرمایه‌گذاری روی طراحی مهندسی کانال‌های صنعتی، هزینه‌های جانبی کارخانه را در آینده به شدت کاهش می‌دهد. اگر فرآیند محاسبات و اجرای کانال به یک تیم غیرمتخصص واگذار شود، چالش‌های خطرناک زیر به وجود خواهد آمد:

• خطر سقوط کانال و سازه: کانال‌های صنعتی به دلیل ابعاد بزرگ و ورق‌های ضخیم، وزن بسیار سنگینی دارند. خطای محاسباتی در طراحی ساپورت‌ها و شاسی‌کشی می‌تواند منجر به دفرمگی و در بدترین حالت، سقوط کانال روی خط تولید شود.
• رسوب ذرات و خطر آتش‌سوزی: اگر ابعاد کانال بزرگ‌تر از حد نیاز باشد، سرعت هوا افت کرده و ذرات معلق (مانند براده‌های چوب، آرد، چربی یا الیاف) در کف کانال ته‌نشین می‌شوند. این اتفاق علاوه بر مسدود کردن مسیر، ریسک حریق‌های ناگهانی را به شدت بالا می‌برد.
• اتلاف شدید انرژی و افت راندمان فن: وجود پیچ‌وخم‌های تند، زانوهای غیراستاندارد و عدم هوابندی فلنج‌ها باعث افت فشار شدید در سیستم می‌شود. در این حالت، فن باید با حداکثر توان کار کند که نتیجه آن مصرف برق سرسام‌آور و سوختن زودهنگام الکتروموتور فن خواهد بود.
