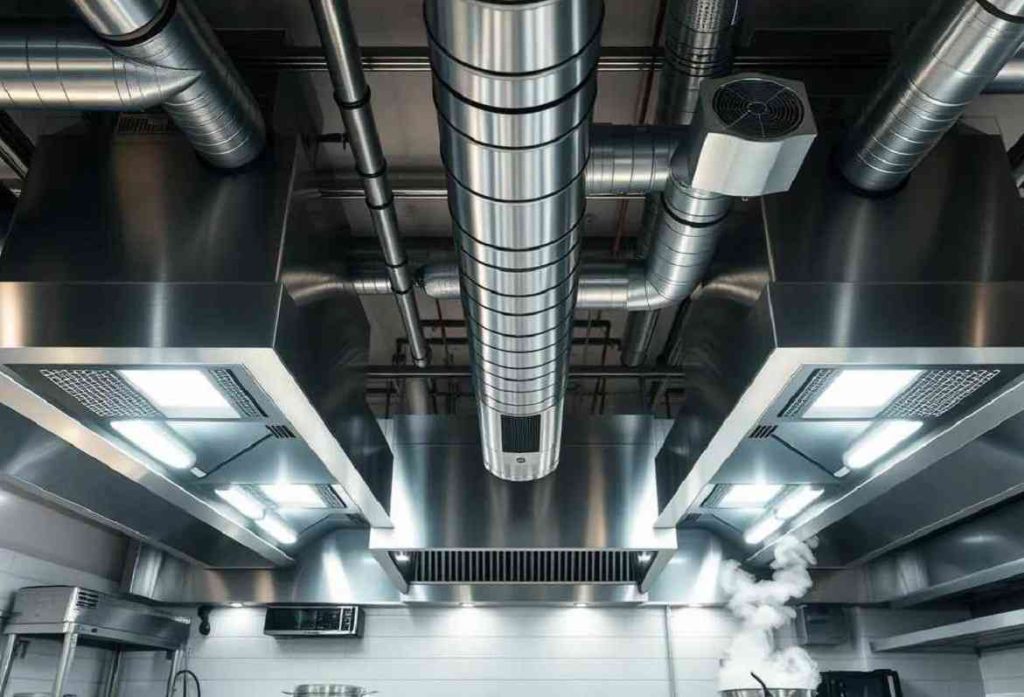

منظور از cfm در تهویه چیست + فرمول محاسبه و عوامل مؤثر بر آن

تا به حال شده وارد مغازه، اداره یا حتی اتاق خوابی شوید و با وجود روشن بودن کولر یا هواساز، احساس کنید هوا سنگین، خفه یا بیش از حد راکد است؟ یا برعکس، صدای زوزه باد در کانال‌های تهویه، آرامش فضا را به‌کلی از بین برده باشد؟ مقصر اصلی در هر دو سناریو، نادیده گرفتن یک عدد کلیدی سه حرفی در دنیای تهویه مطبوع است: CFM.

هنگام خرید خودروی جدید یکی از اولین سوالاتی که می‌پرسید این است: «سرعت این ماشین چقدر است؟» یا «چند کیلومتر بر ساعت راه می‌رود؟». در دنیای سیستم‌های سرمایش، گرمایش و تهویه مطبوع (HVAC) نیز دقیقا همین معیار سنجش وجود دارد. وقتی می‌خواهیم قدرت یک فن، هواساز صنعتی، داکت اسپلیت یا چیلر را بسنجیم، به جای سرعت حرکت، باید حجم هوای جابه‌جا شده را اندازه بگیریم و اینجاست که اصطلاح فنی اما بسیار ساده‌ی CFM وارد بازی می‌شود.

در ادامه به زبان ساده خواهیم گفت که منظور از CFM چیست، چگونه می‌تواند بر هزینه‌های برق شما تاثیر بگذارد و نحوه محاسبه مقدار مناسب cfm برای فضای مورد نظر چگونه است. با ما همراه باشید.

معنی CFM به زبان ساده؛ فوت مکعب در دقیقه یعنی چه؟

اول ببینیم cfm مخفف چیست؟ عبارت CFM مخفف سه کلمه‌ی Cubic Feet per Minute است که در زبان فارسی به آن «فوت مکعب در دقیقه» می‌گویند. این واحد، برخلاف ظاهر فنی‌اش، یک مفهوم بسیار ساده و فیزیکی دارد: سنجش حجم هوای جابه‌جا شده در واحد زمان.

برای اینکه مفهوم CFM را کاملا متوجه شویم، بیایید آن را خیلی ساده تصویرسازی کنیم:

یک جعبه مکعبی کوچک را با ابعاد ۳۰ در ۳۰ در ۳۰ سانتی‌متر تصور کنید. به حجم هوایی که داخل این جعبه جا می‌شود، می‌گویند «یک فوت مکعب».

حالا وقتی روی کاتالوگ یک هواساز یا فن عدد 300 CFM را می‌بینید، یعنی این دستگاه آن‌قدر قدرت دارد که در هر یک دقیقه، به اندازه ۳۰۰ تا از این جعبه‌ها، هوا را جابه‌جا یا تخلیه کند.

پس یادتان باشد؛ CFM سرعت وزش باد را نشان نمی‌دهد، بلکه «حجم و مقدار» هوایی را که دستگاه در یک دقیقه جابه‌جا می‌کند مشخص می‌سازد.

یک اشتباه: خیلی‌ها فکر می‌کنند هرچقدر موتور فن بزرگ‌تر یا وات آن بالاتر باشد، حتماً هوای بیشتری را جابه‌جا می‌کند. اما این‌طور نیست! قدرت موتور فقط مصرف برق و توان آن را نشان می‌دهد؛ معیار واقعی برای میزان جابه‌جایی هوا، فقط و فقط همان عددی است که جلوی عبارت CFM روی پلاک دستگاه نوشته شده است.

چرا cfm مهم است ؟

در طراحی، محاسبات و اجرای انواع سیستم های تهویه صنعتی و مطبوع، انتخاب دقیق CFM دستگاه فقط یک عدد روی کاغذ نیست؛ بلکه مرز بین یک سیستم کارآمد و یک فاجعه پرهزینه است. اگر در کاتالوگ‌خوانی، مهندسی کانال‌ها و ظرفیت‌سنجی پروژه‌ها، مقدار CFM اشتباه محاسبه شود، سیستم دچار دو چالش بزرگ خواهد شد:

۱. اگر CFM دستگاه کمتر از حد نیاز باشد (Undersizing)

وقتی هوای کمتری نسبت به حجم فضا جابه‌جا شود، با مشکلات زیر مواجه می‌شوید:

• احساس خفگی و ماندگی هوا: دی‌اکسید کربن، آلاینده‌ها، رطوبت و بوهای نامطبوع (به‌ویژه در فضاهای صنعتی یا آشپزخانه‌ها) در محیط باقی می‌مانند.
• فشار مداوم به دستگاه: سیستم برای جبران کمبود تهویه، مجبور است در تمام طول روز با حداکثر توان کار کند. این یعنی مصرف برق نجومی و مستهلک شدن سریع قطعات (به‌خصوص کمپرسور و الکتروموتور).
• عدم تعادل دما: نقاط کور در ساختمان ایجاد می‌شود؛ به طوری که یک بخش از اتاق خنک یا گرم است و بخش دیگر کاملاً راکد و ناخوشایند باقی می‌ماند.

۲. اگر CFM دستگاه بیشتر از حد نیاز باشد (Oversizing)

بسیاری از کارفرمایان به اشتباه فکر می‌کنند «هرچه دستگاه قوی‌تر باشد، بهتر است»، اما CFM بیش از حد مجاز آسیب‌های زیر را به همراه دارد:

• زوزه و صدای آزاردهنده کانال‌ها: عبور حجم عظیمی از هوا با سرعت بالا از داخل کانال‌ هوا، صدای سوت یا زوزه مداومی ایجاد می‌کند که آرامش محیط‌های اداری و مسکونی را کاملاً نابود می‌سازد.
• مشکل شدید رطوبت (دم‌کردگی): یک دستگاه سرمایشی با CFM بیش از حد، دما را خیلی سریع پایین می‌آورد و فوراً خاموش می‌شود. در این حالت، دستگاه فرصت کافی برای گرفتن رطوبت هوا را پیدا نمی‌کند؛ نتیجه محیطی سرد اما شرجی و دم‌کرده خواهد بود.
• هزینه اولیه بیهوده: شما پول بیشتری برای خرید یک دستگاه بزرگ‌تر، کانال‌کشی‌های ضخیم‌تر و سیستم‌های توزیع هوای گران‌تر پرداخت کرده‌اید، بدون اینکه بازدهی مفیدی دریافت کنید.

مهندسان باسابقه می‌دانند که انتخاب CFM مناسب، یعنی طول عمر بالاتر تجهیزات، کاهش چشمگیر قبوض برق و فراهم کردن آسایش حرارتی برای ساکنان ساختمان.

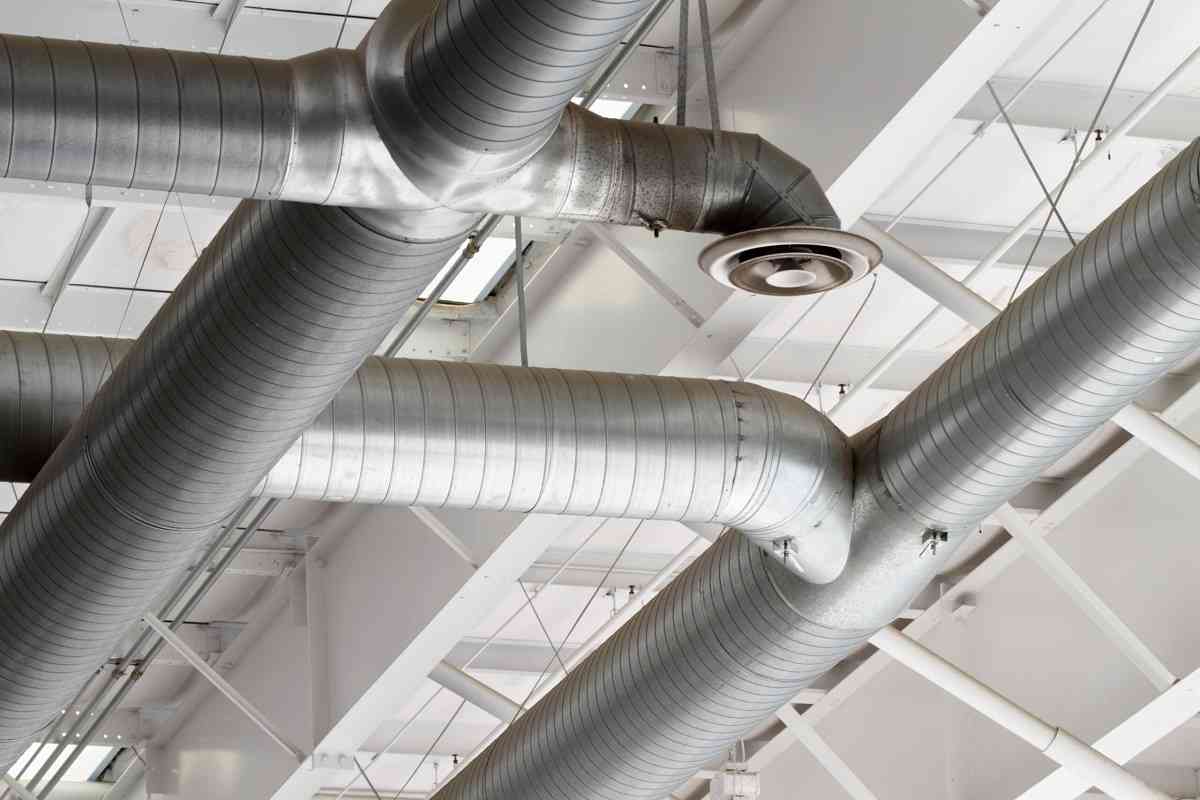

کاربرد cfm

در کاتالوگ‌های فنی تجهیزات، هر جا که نیاز به کنترل کیفیت، دما یا فشار هوا باشد، پای CFM وسط می‌آید. به طور کلی، کاربرد CFM در صنعت تهویه به سه دسته اصلی تقسیم می‌شود:

۱. خرید تجهیزات تهویه (سرمایش و گرمایش)

هنگام خرید یا طراحی سیستم‌های تهویه مطبوع، CFM یکی از دو فاکتور اصلی (در کنار BTU یا تن تبرید) برای انتخاب دستگاه است.

هواسازها (AHU) و ایرواشرها: حجم هوای دهش و مکش این دستگاه‌های بزرگ کاملاً بر اساس CFM طراحی می‌شود.

نکته کاتالوگ‌خوانی: در پروژه‌های بزرگ صنعتی و بیمارستانی، گاهی با ظرفیت‌های عظیمی مثل هواساز 20000 cfm روبرو می‌شوید؛ دستگاهی با این حجم جابه‌جایی هوا، نیازمند طراحی مهندسیِ فوق‌العاده دقیق در ابعاد کانال‌هاست تا از افت فشار و ایجاد صدای زوزه در سیستم جلوگیری شود.

فن‌کویل‌ها و داکت اسپلیت‌ها: برای مثال، یک داکت اسپلیت ظرفیت بالا برای یک سالن بزرگ، به همان نسبت به CFM بالاتری نیاز دارد تا بتواند هوا را به تمام اتاق‌ها برساند.

کولرهای آبی: ظرفیت این کولرها در ایران معمولاً با CFM (مثل کولر ۴۵۰۰ یا ۷۰۰۰) شناخته می‌شود که نشان‌دهنده حجم هوای خروجی آن‌هاست.

۲. طراحی و سایززنی کانال‌های انتقال هوا

یکی از کلیدی‌ترین کاربردهای CFM در بخش کانال سازی صنعتی و ساختمان، تعیین ابعاد کانال‌ها است.

• مهندسان با دانستن مقدار CFM خروجی از دستگاه و ترکیب آن با «سرعت مجاز هوا در کانال» (FPM)، ابعاد دقیق مقطع کانال هوا را محاسبه می‌کنند.
• اگر CFM مشخص نباشد، کانال‌ها یا خیلی تنگ می‌شوند (که باعث صدای زوزه شدید و افت فشار می‌شود) یا خیلی گشاد (که باعث افت سرعت باد و نرسیدن هوا به انتهای مسیر می‌گردد).

۳. طراحی سیستم‌های تخلیه و اگزاست فن‌ها

در فضاهایی که آلودگی، بو، رطوبت، دود یا گازهای سمی تولید می‌شود، محاسبات CFM مبنای اصلی طراحی سیستم‌های تخلیه (Exhaust) و انتخاب جت‌فن‌ها و اگزاست فن‌ها است:

• پارکینگ‌های عمومی و طبقاتی (اگزاست پارکینگ): به دلیل تجمع گاز خطرناک مونوکسید کربن ناشی از کارکرد خودروها، محاسبه CFM دقیق برای اگزاست پارکینگ حیاتی است. سیستم باید توان کافی (بر اساس ضریب تعویض هوای اعلامی آتش‌نشانی) داشته باشد تا دود و گازهای سمی را فوراً تخلیه کرده و جلوی خفگی یا آتش‌سوزی را بگیرد.
• آشپزخانه‌های صنعتی و رستوران‌ها: برای تخلیه هودها، کنترل هوای سنگین و از بین بردن ذرات چربی، بو و گرما.
• کارخانه‌ها و کارگاه‌های صنعتی: جهت مکش گرد و غبار، دودهای شیمیایی و گازهای اسیدی از محیط کار کارگران به منظور حفظ سلامت آن‌ها.
• حمام و سرویس‌های بهداشتی: برای تخلیه سریع رطوبت، بو و جلوگیری از رشد قارچ و کپک در محیط.

عوامل موثر بر cfm

در طراحی و مهندسی سیستم های تهویه صنعتی و ساختمانی، مقدار CFM یک عدد ثابت و مطلق نیست که فقط به قدرت موتور دستگاه بستگی داشته باشد. در واقع، عوامل محیطی و فیزیکی متعددی دست به دست هم می‌دهند تا میزان خروجی واقعی فوت مکعب در دقیقه (CFM) را تعیین کنند.

مهمترین عوامل موثر بر CFM عبارتند از:

۱. افت فشار استاتیک

افت فشار استاتیک، بزرگ‌ترین دشمن CFM است. هر چقدر هوا در طول مسیر خود با موانع بیشتری روبرو شود، مقدار حجم جابه‌جا شده‌ی آن کاهش می‌یابد. عوامل ایجاد مقاومت در مسیر عبور هوا عبارتند از:

• ابعاد کانال هوا: اگر مقطع کانال‌ها تنگ‌تر از حد استاندارد باشد یا مسیر دارای زانوها، خم‌ها و تبدیل‌های زیادی باشد، مقاومت هوا بالا رفته و افت شدید CFM رخ می‌دهد.
• کثیفی یا تراکم فیلترها: فیلترهای هپا، کیسه‌ای یا حتی فیلترهای معمولی دستگاه‌ها به مرور زمان با جذب گرد و غبار مسدود می‌شوند. این انسداد، جریان هوا را به شدت محدود کرده و CFM خروجی را پایین می‌آورد.
• نوع و هندسه کانال انتقال هوا: شکل ظاهری کانال تأثیر مستقیمی روی حفظ CFM دارد. به عنوان مثال، استفاده از کانال اسپیرال به دلیل ساختار مدور و سطح داخلی کاملاً صاف، جریان هوای یکنواخت‌تری (جریان لمینار) ایجاد می‌کند. این ویژگی باعث می‌شود که افت فشار استاتیک به حداقل برسد و دستگاه بتواند با بالاترین بازدهی، CFM واقعی خود را به فضا تزریق کند؛ در حالی که کانال‌های چهارگوش یا فلکسیبل غیر‌اصلی مقاومت بیشتری در برابر عبور هوا ایجاد می‌کنند.

۲. قدرت، دور و نوع فن (Fan Specification)

• نوع پروانه (Impeller): طراحی پره‌های فن (مثلاً سانتریفیوژ بکوارد، فوروارد یا اکسیال) مستقیماً تعیین می‌کند که دستگاه چقدر می‌تواند در برابر افت فشار مقاومت کرده و CFM خود را حفظ کند.
• سرعت چرخش (RPM) و توان الکتروموتور: دور موتور دستگاه تأثیر مستقیمی بر حجم هوای خروجی دارد. در سیستم‌های مدرن با استفاده از اینورتر (VFD) دور موتور و به تبع آن CFM را بر اساس نیاز لحظه‌ای فضا تغییر می‌دهند.

۳. چگالی و دمای هوا (Air Density)

هوا یک گاز است و خواص فیزیکی آن با تغییر محیط عوض می‌شود:

• دما و رطوبت: هوای گرم و مرطوب، سبک‌تر و منبسط‌تر از هوای سرد و خشک است. تجهیزات تهویه در هوای چگال‌تر (سردتر) جرم هوای بیشتری را جابه‌جا می‌کنند، در حالی که در هوای گرم ممکن است نیاز به CFM بالاتری برای جبران این تغییر چگالی باشد.
• ارتفاع از سطح دریا: هرچه ارتفاع یک شهر از سطح دریا بیشتر باشد (مثل تهران یا سنندج)، هوا رقیق‌تر (کم‌چگال‌تر) می‌شود. مهندسان در زمان طراحی کانال سازی صنعتی برای شهرهای مرتفع، همیشه یک ضریب تصحیح برای CFM در نظر می‌گیرند تا رقیق بودن هوا جبران شود.

۴. ابعاد و نوع کاربری فضا

این فاکتور تعیین‌کنندهٔ «CFM مورد نیاز» است:

• حجم فضا: مشخصاً یک سالن تولید بزرگ در مقایسه با یک اتاق اداری کوچک، به حجم هوای بسیار بیشتری (CFM بالاتر) نیاز دارد.
• تعداد افراد و تجهیزات گرمازا: هرچه تعداد کارکنان در یک فضا بیشتر باشد یا دستگاه‌هایی مثل کوره و کامپیوترهای سرور گرمای بیشتری تولید کنند، برای تعویض هوا و تخلیه حرارت به CFM بالاتری نیاز خواهد بود.

نکته کلیدی: در کاتالوگ تجهیزات تهویه، همیشه دو نوع CFM ذکر می‌شود: Free Air CFM (حجم هوا بدون وجود هیچ مانعی در جلوی فن) و Tested CFM (حجم هوا در یک فشار استاتیک مشخص). برای طراحی دقیق، همیشه باید به عدد دوم توجه کرد.

فرمول محاسبه cfm

برای اینکه بدانید فضای پروژه شما به چه میزان از حجم جابه‌جایی هوا نیاز دارد، یک فرمول استاندارد و بین‌المللی وجود دارد. این فرمول بر اساس سه فاکتور اصلی کار می‌کند: حجم فضا، تعداد دفعات نیاز به تعویض هوا در هر ساعت و زمان.

فرمول نحوه محاسبه cfm

برای محاسبه فوت مکعب در دقیقه (CFM) مورد نیاز یک فضا، از فرمول زیر استفاده می‌شود:

CFM = (V * ACH)/60

اجزای این فرمول عبارتند از:

• V (حجم فضا بر حسب فوت مکعب): برای به دست آوردن این عدد، کافی است طول، عرض و ارتفاع اتاق را بر حسب فوت در هم ضرب کنید. (اگر ابعاد را به متر دارید، کافی است حجم کل به مترمکعب را در عدد ۳۵.۳۱ ضرب کنید تا به فوت مکعب تبدیل شود).
• ACH (نرخ تعویض هوا در ساعت): این عدد نشان می‌دهد که هوای آن فضا در یک ساعت، چند بار باید کاملا تخلیه و با هوای تازه جایگزین شود. این نرخ بسته به نوع کاربری در انواع سیستم های تهویه صنعتی و مسکونی کاملا متفاوت است؛ مثلا برای یک اتاق خواب معمولی ۴ تا ۶ بار، اما برای یک آشپزخانه صنعتی یا کارگاه دباغی ممکن است بین ۱۵ تا ۳۰ بار در ساعت باشد.
• عدد ۶۰: از آنجا که نرخ تعویض هوا (ACH) بر حسب «ساعت» است و ما ظرفیت دستگاه را بر حسب «دقیقه» (CFM) می‌خواهیم، کل فرمول را بر ۶۰ تقسیم می‌کنیم.

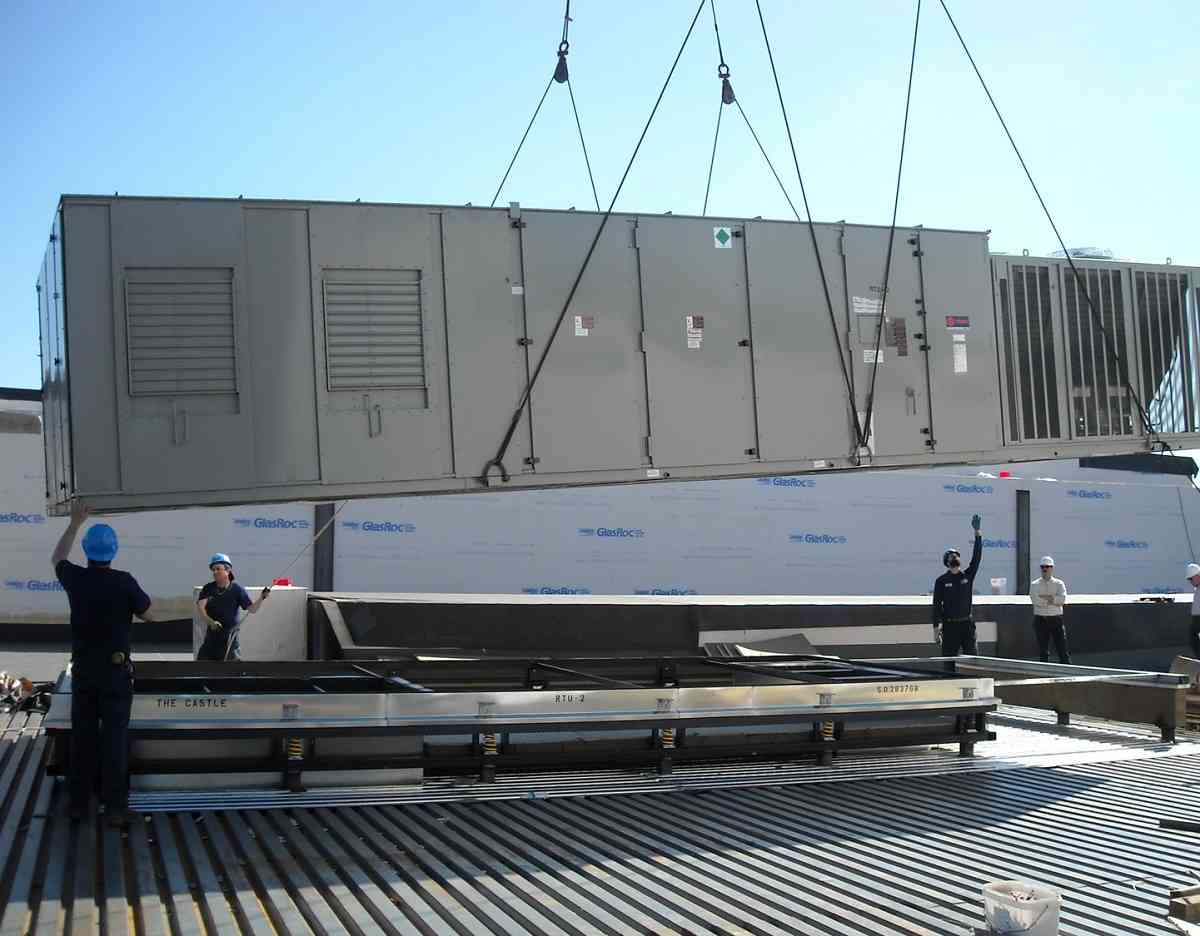

محاسبه CFM هواساز چگونه است؟

محاسبه ظرفیت فوت مکعب در دقیقه (CFM) برای دستگاه هواساز با یک فن تخلیه معمولی فرق دارد. یک فن فقط هوا را جابه‌جا می‌کند، اما هواساز علاوه بر جابه‌جایی هوا، باید محیط را خنک یا گرم کند. به همین دلیل، مهندسان برای به دست آوردن CFM هواساز، دو روش زیر را محاسبه کرده و در نهایت عدد بزرگ‌تر را ملاک طراحی قرار می‌دهند:

روش اول: محاسبه بر اساس سرمایش و گرمایش فضا (فرمول حرارتی)

در این روش، هدف این است که ببینیم چقدر هوا نیاز داریم تا دمای ساختمان را خنک یا گرم نگه دارد:

• Q_s: میزان بار سرمایشی یا گرمایی ساختمان (بر حسب BTU/hr).
• Delta T: اختلاف دمای هوای مطلوب اتاق با هوایی که از هواساز خارج می‌شود.

روش دوم: محاسبه بر اساس حجم اتاق و هوای تازه (فرمول حجمی)

در این روش، بدون توجه به دما، فقط حجم و کیفیت هوای فضا بررسی می‌شود تا محیط خفه و راکد نماند:

CFM = (V * ACH)/60

• V: حجم کل ساختمان (بر حسب فوت مکعب).
• ACH: تعداد دفعاتی که کل هوای اتاق باید در یک ساعت تعویض شود.

مهندس طراح هر دو روش را حساب می‌کند تا مطمئن شود هواساز انتخاب‌شده، هم قدرت کافی برای تنظیم «دما» را دارد و هم حجم کافی برای «تأمین هوای تازه». عدد بزرگ‌تر به دست آمده، مبنای اصلی سفارش هواساز و همچنین تعیین ابعاد کانال هوا در پروژه خواهد بود.

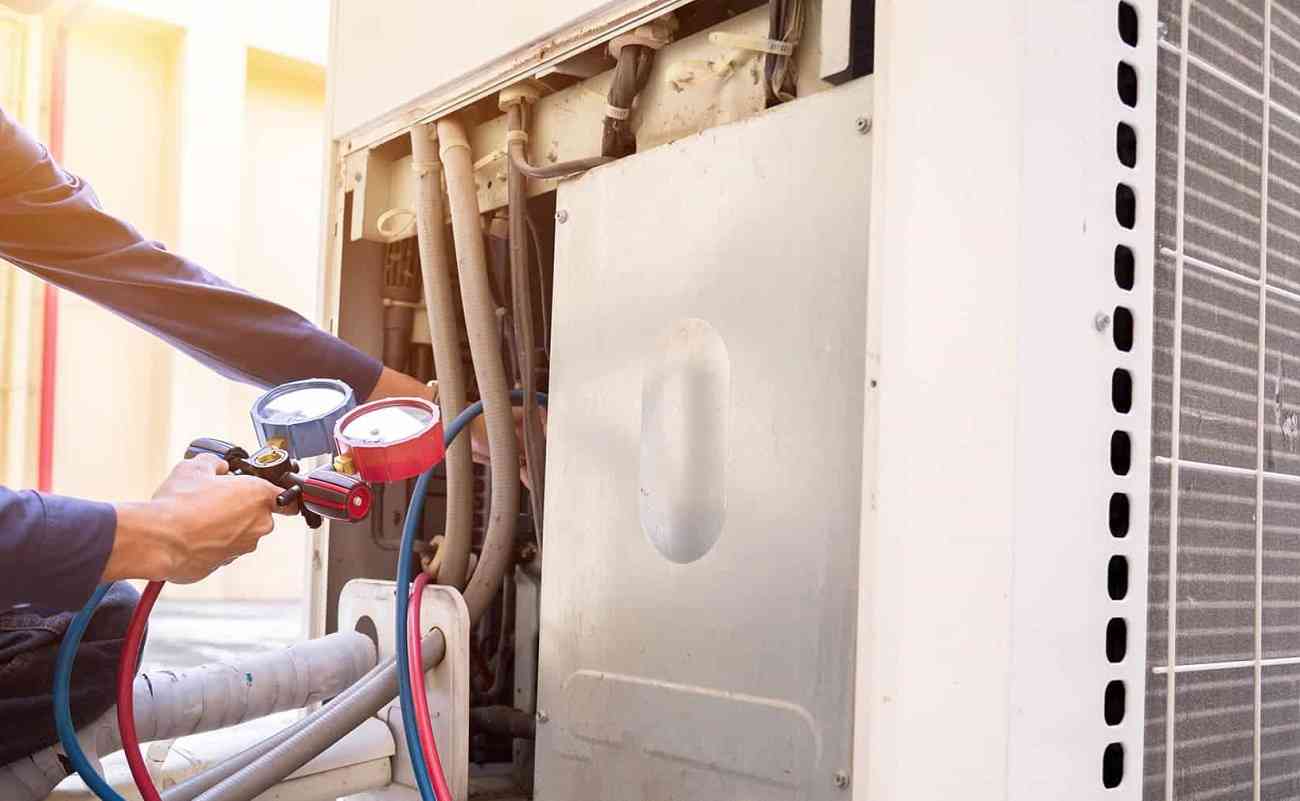

ابزارهای سنجش CFM در پروژه‌های اجرایی

پس از طراحی و نصب انواع سیستم های تهویه صنعتی یا ساختمانی، مهندسان و تکنسین‌ها باید مطمئن شوند که حجم هوای خروجی از دستگاه با ادعای کاتالوگ و محاسبات روی کاغذ همخوانی دارد. برای اندازه‌گیری و سنجش CFM واقعی در محل پروژه، از ابزارهای تخصصی زیر استفاده می‌شود:

دستگاه آنمومتر (Anemometer) یا باد‌سنج: این ابزار سرعت جریان هوا را (معمولاً بر حسب فوت بر دقیقه یا FPM) اندازه‌گیری می‌کند. تکنسین‌ها با قرار دادن پره یا سنسور حرارتی این دستگاه در مقطع مستقیم کانال هوا، سرعت را به دست آورده و با ضرب کردن آن در مساحت کانال، به عدد CFM واقعی می‌رسند.

هود بالومتر (Flow Hood): این ابزار که شبیه به یک قیف بزرگ پارچه‌ای است، مستقیما روی دریچه هوا قرار می‌گیرد. بالومتر تمام هوای خروجی را جمع‌آوری کرده و بدون نیاز به محاسبات دستی، مقدار دقیق CFM را مستقیماً روی نمایشگر دیجیتال خود نشان می‌دهد. این ابزار بهترین گزینه برای بالانس کردن جریان هوا در اتاق‌های مختلف است.

جمع‌بندی و سخن پایانی

شناخت مفهوم CFM و محاسبه دقیق آن، ستون اصلی طراحی سیستم‌های تهویه مطبوع کارآمد است. فرقی نمی‌کند که به عنوان کارفرما در حال بررسی و اصالت‌سنجی کاتالوگ تجهیزات هستید، یا به عنوان طراح تأسیسات ابعاد مسیرهای انتقال هوا را تعیین می‌کنید؛ در هر صورت، تعادل در فوت مکعب در دقیقه (CFM) تضمین‌کننده طول عمر تجهیزات، کاهش هزینه‌های مصرف انرژی و ارتقای کیفیت هوای ساختمان شما خواهد بود.

شرکت تهویه نو به عنوان یکی از مجموعه‌های پیشگام در طراحی، تولید و راه‌اندازی انواع سیستم‌های تهویه مطبوع صنعتی، آماده همکاری در پروژه‌های شماست. اگر به دنبال اجرای اصولی سیستم‌های تهویه مطبوع و کانال‌کشی صنعتی هستید، می‌توانید با اطمینان خاطر محاسبات فنی تهویه صنعتی پروژه خود را به متخصصان باسابقه تهویه نو بسپارید.
