هواساز اتاق تمیز؛ طراحی، ساخت و راه‌اندازی با قیمت مناسب

هواساز اتاق تمیز (Clean Room AHU) یکی از تجهیزات اصلی سیستم تهویه برای تأمین هوای پاک، کنترل دقیق دما و رطوبت و حذف ذرات آلاینده در محیط‌های حساس است. هواساز کلین روم با استفاده از فیلترهای پیشرفته مانند HEPA Filter و طراحی ویژه برای جلوگیری از ورود آلودگی، شرایط محیطی استاندارد را حفظ می‌کند. این تجهیزات در محیط‌هایی مانند صنایع دارویی، بیمارستان‌ها، آزمایشگاه‌ها، مراکز تحقیقاتی و سایر صنایع حساس که نیاز به کنترل کیفیت هوا دارند، مورد استفاده قرار می‌گیرند.

تهویه نو با تکیه بر دانش فنی و تجربه تخصصی در حوزه سیستم‌های تهویه مطبوع، خدمات طراحی، ساخت، کانال‌ کشی اتاق تمیز و نصب هواساز اتاق تمیز را مطابق نیاز پروژه‌های مختلف ارائه می‌دهد.

برای دریافت مشاوره، استعلام قیمت و سفارش طراحی و ساخت هواساز اتاق تمیز (Clean Room AHU)، با کارشناسان تهویه نو تماس بگیرید:

هواساز اتاق تمیز چیست و چگونه کار می کند؟

هواساز اتاق تمیز (Clean Room Air Handling Unit – Clean Room AHU) یکی از انواع تخصصی هواساز هایژنیک است که برای تأمین هوای کنترل‌شده با سطح مشخصی از پاکیزگی، دما، رطوبت و فشار در محیط‌های حساس طراحی می‌شود. این سیستم با بهره‌گیری از طراحی ویژه، فیلتراسیون با راندمان بالا و ساختار مناسب برای جلوگیری از انتقال آلودگی، شرایط پایدار محیطی را در فضاهایی مانند صنایع دارویی، بیمارستان‌ها، آزمایشگاه‌ها و مراکز تحقیقاتی فراهم می‌کند.

برخلاف هواسازهای معمولی، در طراحی هواساز کلین روم تمامی اجزای دستگاه شامل بدنه، عایق‌بندی، فن، کویل‌های حرارتی و سیستم‌های فیلتراسیون با هدف کاهش تجمع آلاینده‌ها، افزایش قابلیت شست‌وشو و حفظ کیفیت هوا انتخاب می‌شوند. این تجهیزات با استفاده از فیلترهای پیشرفته مانند HEPA Filter و سیستم‌های کنترلی دقیق، امکان ایجاد و حفظ شرایط استاندارد برای اتاق‌های تمیز را فراهم می‌کنند.

نحوه عملکرد هواساز اتاق تمیز

عملکرد هواساز اتاق تمیز بر پایه تصفیه چندمرحله‌ای هوا، تنظیم شرایط ترمودینامیکی و کنترل جریان هوا انجام می‌شود. هوای ورودی ابتدا از پیش‌فیلترها عبور می‌کند تا ذرات درشت، گردوغبار و آلودگی‌های اولیه حذف شوند. سپس در مرحله نهایی، فیلترهای راندمان بالا مانند HEPA Filter ذرات بسیار ریز معلق در هوا را جذب کرده و هوایی با کلاس پاکیزگی مورد نیاز اتاق تمیز فراهم می‌کنند.

پس از فرآیند فیلتراسیون، هوا وارد بخش‌های حرارتی دستگاه شامل کویل سرمایشی و گرمایشی می‌شود. این بخش با کنترل دمای هوای رفت، شرایط حرارتی مورد نیاز محیط را تأمین می‌کند. در کاربردهای حساس، کنترل دقیق دما تنها کافی نیست و پارامترهایی مانند نرخ تعویض هوا (Air Changes per Hour – ACH)، رطوبت نسبی، اختلاف فشار و کلاس پاکیزگی ISO باید در محدوده مشخصی کنترل شوند.

یکی از مهم‌ترین ویژگی‌های هواساز اتاق تمیز، توانایی ایجاد و حفظ فشار مثبت یا منفی در فضای کلین روم است. در محیط‌هایی مانند اتاق‌های تولید دارو یا آزمایشگاه‌ها، فشار مثبت مانع ورود آلاینده‌های خارجی می‌شود؛ در مقابل، در فضاهایی که کنترل انتشار آلودگی اهمیت دارد، مانند برخی بخش‌های بیمارستانی، از فشار منفی برای جلوگیری از خروج هوای آلوده استفاده می‌شود.

در طراحی این تجهیزات معمولا از بدنه‌های دو جداره (Double Skin) با عایق حرارتی و صوتی، فن‌های با راندمان بالا، دمپرهای کنترلی و سیستم‌های مانیتورینگ استفاده می‌شود تا دستگاه بتواند به‌صورت پایدار و مداوم کار کند. برخی مدل‌ها نیز به تجهیزات تکمیلی مانند لامپ UV، سیستم کنترل هوشمند و سنسورهای دما و رطوبت مجهز می‌شوند تا سطح کنترل آلودگی و دقت عملکرد افزایش یابد.

ساخت و راه‌اندازی هواساز اتاق تمیز را به تهویه نو بسپارید

تهویه نو با تجربه در زمینه ساخت هواساز صنعتی از جمله هواساز کلین روم، خدمات طراحی، ساخت، نصب و راه‌اندازی Clean Room AHU را برای پروژه‌های مختلف ارائه می‌دهد.

خدمات تهویه نو در این حوزه شامل:

• طراحی و ساخت هواساز اتاق تمیز متناسب با نیاز پروژه
• انتخاب و تأمین تجهیزات و قطعات مورد نیاز سیستم
• اجرای کانال‌سازی صنعتی و اتصال به تجهیزات تهویه
• نصب، راه‌اندازی و تنظیم عملکرد دستگاه
• ارائه مشاوره فنی و پشتیبانی پس از اجرا

تهویه نو با تمرکز بر اجرای دقیق و هماهنگی بین طراحی، ساخت و نصب، تلاش می‌کند سیستم تهویه‌ای متناسب با الزامات هر پروژه و شرایط کاری مجموعه ارائه دهد.

مشخصات فنی مورد نیاز برای هواساز اتاق تمیز

طراحی سیستم تهویه اتاق تمیز باید بر اساس شرایط عملکردی فضا و سطح پاکیزگی مورد نیاز انجام شود. برخلاف فضاهای معمولی، در کلین‌روم تنها تأمین هوای سرد یا گرم اهمیت ندارد؛ بلکه پارامترهایی مانند دما، رطوبت، میزان هوادهی، نرخ تعویض هوا و اختلاف فشار باید در محدوده مشخصی کنترل شوند.

مهم‌ترین الزامات طراحی تهویه اتاق تمیز عبارت‌اند از:

برای تأمین این الزامات، هواساز اتاق تمیز باید متناسب با شرایط واقعی پروژه طراحی و ساخته شود. عواملی مانند نوع کاربری فضا، ابعاد اتاق، کلاس پاکیزگی مورد نیاز، تعداد افراد حاضر، تجهیزات داخل محیط، میزان تولید آلاینده، حجم هوای مورد نیاز و شرایط اقلیمی محل پروژه در انتخاب ظرفیت و ساختار دستگاه تأثیرگذار هستند.

تهویه نو به‌عنوان تولیدکننده هواساز اتاق تمیز (Clean Room AHU)، این تجهیزات را به‌صورت سفارشی و متناسب با نیاز هر پروژه طراحی و تولید می‌کند. با سفارش هواساز کلین روم از تهویه نو، می‌توانید از طراحی اختصاصی دستگاه، انتخاب صحیح ظرفیت و هماهنگی کامل سیستم با الزامات محیط بهره‌مند شوید.

مشخصات فنی نمونه هواساز اتاق تمیز

مشخصات هواساز اتاق تمیز بر اساس نیاز هر پروژه طراحی و تعیین می‌شود. نمونه‌ای از پارامترهای فنی این تجهیزات به صورت زیر است:

مزایا و معایب هواساز اتاق تمیز

مزایای هواساز اتاق تمیز:

تأمین هوای باکیفیت و کنترل‌شده: استفاده از سیستم‌های فیلتراسیون چندمرحله‌ای و فیلترهای راندمان بالا مانند HEPA، میزان ذرات معلق و آلاینده‌ها را کاهش می‌دهد.

کنترل دقیق شرایط محیطی: امکان تنظیم پارامترهایی مانند دما، رطوبت و فشار هوا باعث ایجاد شرایط پایدار برای محیط‌های حساس می‌شود.

طراحی و ساخت سفارشی: هواساز اتاق تمیز می‌تواند بر اساس کلاس پاکیزگی، حجم فضا، میزان هوادهی (CFM) و نیازهای اختصاصی هر پروژه طراحی شود.

افزایش اطمینان فرآیندهای حساس: حفظ کیفیت هوا در صنایع دارویی، پزشکی، آزمایشگاهی و تولیدی باعث کاهش ریسک آلودگی و اختلال در فرآیندها می‌شود.

قابلیت استفاده در کاربری‌های متنوع: این تجهیزات برای اتاق‌های تمیز، مراکز درمانی، آزمایشگاه‌ها، صنایع دارویی و فضاهای تولید حساس قابل استفاده هستند.

عمر کاری بالا و قابلیت نگهداری مناسب: استفاده از بدنه مقاوم، تجهیزات استاندارد و طراحی مناسب، باعث افزایش دوام دستگاه و سهولت سرویس دوره‌ای می‌شود.

بهینه‌سازی مصرف انرژی: طراحی صحیح هواساز اتاق تمیز، استفاده از تجهیزات کم‌مصرف مانند موتورهای دورمتغیر، اینورتر، سیستم بازیافت انرژی و کنترل دقیق عملکرد دستگاه می‌تواند باعث کاهش مصرف انرژی و هزینه‌های بهره‌برداری در طول عمر سیستم شود. در مقاله نقش هواساز در کاهش مصرف انرژی در این باره بیشتر صحبت کرده ایم.

معایب هواساز اتاق تمیز

هزینه تعمیرات تخصصی: به دلیل استفاده از تجهیزات کنترلی و قطعات تخصصی، تعمیر و عیب‌یابی دستگاه نیازمند دانش فنی است.

هزینه اولیه بالاتر نسبت به هواسازهای معمولی: به دلیل استفاده از فیلترهای تخصصی، تجهیزات کنترلی دقیق و طراحی متناسب با الزامات کلین‌روم، هزینه ساخت اولیه بیشتر است.

نیاز به سرویس و نگهداری منظم: تعویض فیلترها، بررسی عملکرد فن، کنترل سنسورها و تنظیمات سیستم برای حفظ راندمان دستگاه ضروری است.

نیاز به طراحی مهندسی پیش از اجرا: انتخاب ظرفیت نامناسب، دبی هوای اشتباه یا طراحی نادرست کانال‌کشی می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

کاربرد هواساز اتاق تمیز

هواساز اتاق تمیز یکی از تجهیزات کلیدی برای صنایع حساس به آلودگی است. در ادامه کاربرد هواساز اتاق تمیز در صنایع مختلف معرفی شده است:

صنایع داروسازی: برای تولید داروهای حساس، واکسن‌ها و محصولات استریل، محیطی کاملاً عاری از آلودگی ضروری است.

صنایع الکترونیک: در ساخت قطعات نیمه‌هادی، میکروچیپ‌ها و تجهیزات الکترونیکی حساس، حفظ کیفیت هوا حیاتی است.

صنایع غذایی و نوشیدنی: برای تولید مواد غذایی با کیفیت و جلوگیری از آلودگی در فرآیند بسته‌بندی.

صنایع پزشکی: در تولید تجهیزات پزشکی مانند ایمپلنت‌ها و دستگاه‌های جراحی که نیاز به محیط استریل دارند.

آزمایشگاه‌های تحقیقاتی: برای انجام تحقیقات علمی در محیط‌هایی که حتی ذرات معلق کوچک می‌توانند نتایج را تحت تأثیر قرار دهند.

بیمارستان‌ها و مراکز درمانی: هواساز اتاق تمیز همچنین به منظور تهویه اتاق عمل بیمارستان در اتاق‌های جراحی، بخش‌های ICU و اتاق‌های ایزوله برای کنترل آلودگی هوا و ایجاد فشار مثبت یا منفی.

صنایع فضایی و هوایی: در ساخت قطعات حساس هوافضا که نیاز به محیطی کاملاً کنترل‌شده دارند.

صنایع شیمیایی: برای تولید مواد شیمیایی حساس که نیاز به محیطی کنترل‌شده از نظر دما، رطوبت و کیفیت هوا دارند.

صنایع آرایشی و بهداشتی: تولید محصولات آرایشی و بهداشتی در محیط‌های عاری از آلودگی برای حفظ کیفیت و استانداردها.

صنایع اپتیک و لیزر: در تولید لنزها و تجهیزات اپتیکی که حتی ذرات کوچک می‌توانند روی دقت محصولات تأثیر بگذارند.

انواع هواساز اتاق تمیز

هواسازهای اتاق تمیز بر اساس سطح پاکیزگی مورد نیاز، نوع فرآیند، کلاس ISO، ظرفیت هوادهی و تجهیزات مورد استفاده در ساختار دستگاه دسته‌بندی می‌شوند. انتخاب نوع مناسب هواساز به عواملی مانند کاربری فضا، میزان حساسیت فرآیند، نوع فیلتراسیون و شرایط بهره‌برداری بستگی دارد.

هواساز هایژنیک (Hygienic AHU)

هواساز هایژنیک یکی از رایج‌ترین گزینه‌ها برای محیط‌هایی است که الزامات بهداشتی و کنترل آلودگی اهمیت بالایی دارد. این تجهیزات با طراحی مناسب برای کاهش تجمع آلودگی، قابلیت شست‌وشو، استفاده از متریال مقاوم و امکان نصب فیلترهای راندمان بالا، در صنایع دارویی، بیمارستان‌ها و آزمایشگاه‌ها مورد استفاده قرار می‌گیرند.

هواساز اتاق تمیز با فیلتر HEPA

این مدل از هواسازها برای دستیابی به سطوح بالای پاکیزگی از فیلترهای HEPA در بخش فیلتراسیون نهایی استفاده می‌کنند. هواسازهای مجهز به HEPA در فضاهایی مانند صنایع دارویی، تجهیزات پزشکی، آزمایشگاه‌ها و اتاق‌های عمل کاربرد دارند؛ جایی که کاهش ذرات معلق هوا اهمیت زیادی دارد.

هواساز اتاق تمیز با فیلتر ULPA

در کاربردهایی که نیاز به کنترل دقیق‌تر ذرات بسیار ریز وجود دارد، از فیلترهای ULPA استفاده می‌شود. این نوع سیستم‌ها بیشتر در صنایع فوق حساس مانند تولید نیمه‌هادی‌ها، میکروالکترونیک و برخی فرآیندهای تحقیقاتی پیشرفته کاربرد دارند.

هواساز ماژولار اتاق تمیز

هواسازهای ماژولار با قابلیت سفارشی‌سازی بالا طراحی می‌شوند و امکان انتخاب ظرفیت هوادهی، تعداد مراحل فیلتراسیون، نوع کویل، فن و تجهیزات کنترلی را متناسب با نیاز پروژه فراهم می‌کنند. این ساختار برای پروژه‌هایی که نیاز به طراحی اختصاصی دارند، گزینه مناسبی است.

هواساز اتاق تمیز با سیستم بازیافت انرژی

در پروژه‌هایی که میزان هوای تازه ورودی زیاد است، استفاده از سیستم بازیافت انرژی می‌تواند به کاهش مصرف انرژی کمک کند. این نوع هواساز با بازیابی بخشی از انرژی هوای خروجی، راندمان سیستم را افزایش می‌دهد.

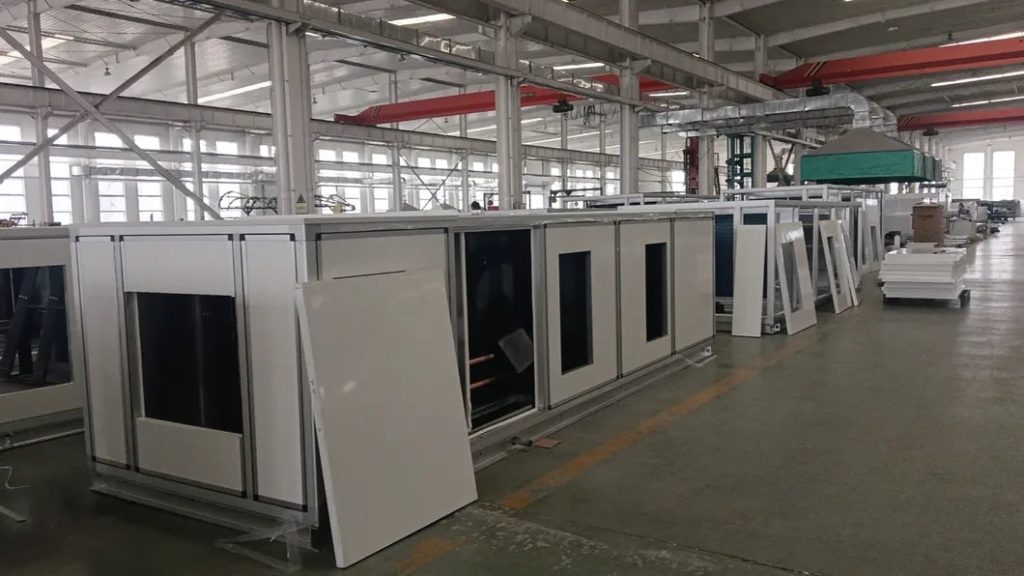

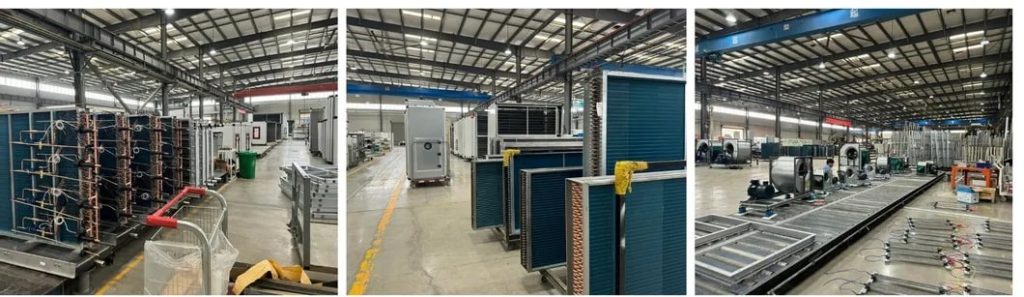

ساخت هواساز اتاق تمیز

ساخت هواساز اتاق تمیز نیازمند طراحی دقیق اجزای داخلی و انتخاب صحیح تجهیزات متناسب با شرایط عملکردی دستگاه است. در این فرآیند، مواردی مانند ساختار بدنه، نوع عایق‌بندی، انتخاب فن، کویل‌ها، سیستم فیلتراسیون، تجهیزات کنترلی و کیفیت مونتاژ باید بر اساس مشخصات پروژه تعیین شوند.

هواسازهای کلین‌روم معمولاً با ساختار هایژنیک (Hygienic)، پنل‌های دو جداره، سطوح داخلی قابل شست‌وشو و قابلیت نصب فیلترهای راندمان بالا طراحی می‌شوند تا عملکرد پایدار و قابلیت نگهداری مناسب داشته باشند.

در ادامه اجزای تشکیل دهنده هواساز اتاق تمیز را توضیح می‌دهیم :

بدنه و پنل‌های هواساز

بدنه هواساز اتاق تمیز معمولاً به‌صورت دو جداره (Double Skin) طراحی می‌شود و از پنل‌های عایق‌شده با مقاومت مناسب در برابر خوردگی ساخته می‌شود. سطح داخلی دستگاه باید صاف، قابل شست‌وشو و فاقد نقاطی باشد که امکان تجمع گردوغبار یا آلودگی در آن وجود داشته باشد.

ساختار مناسب بدنه علاوه بر افزایش دوام دستگاه، باعث کاهش انتقال حرارت، جلوگیری از ایجاد تعریق و بهبود عملکرد حرارتی سیستم می‌شود.

ورودی هوا

بخش ورودی هوا مسیر ورود هوای تازه یا هوای برگشتی به داخل هواساز است. این قسمت معمولاً به دمپرهای کنترلی و فیلترهای اولیه مجهز می‌شود تا میزان هوای ورودی تنظیم شده و ذرات درشت و آلاینده‌های اولیه قبل از ورود به مراحل بعدی حذف شوند.

طراحی صحیح ورودی هوا نقش مهمی در عملکرد پایدار سیستم فیلتراسیون دارد.

محفظه اختلاط (Mixing Box)

در هواسازهایی که از هوای برگشتی استفاده می‌کنند، محفظه اختلاط محل ترکیب هوای تازه و هوای برگشتی است. میزان اختلاط هوا با استفاده از دمپرهای کنترلی تنظیم می‌شود تا شرایط مناسب برای ورود هوا به بخش‌های بعدی دستگاه فراهم شود.

این بخش می‌تواند با کاهش بار سرمایشی و گرمایشی، به بهینه‌سازی مصرف انرژی سیستم کمک کند.

فیلترها و فیلتر باکس‌ها

سیستم فیلتراسیون یکی از مهم‌ترین بخش‌های هواساز اتاق تمیز است که وظیفه حذف ذرات معلق، گردوغبار، آلاینده‌ها و آلودگی‌های موجود در هوا را بر عهده دارد.

بسته به کلاس پاکیزگی مورد نیاز، هواساز می‌تواند به چند مرحله فیلتراسیون شامل موارد زیر مجهز شود:

• Pre Filter (پیش‌فیلتر): برای حذف ذرات درشت و محافظت از فیلترهای اصلی
• Fine Filter (فیلتر میانی): برای افزایش راندمان تصفیه هوا
• HEPA Filter: برای حذف ذرات بسیار ریز و تأمین هوای مناسب محیط‌های حساس
• ULPA Filter: در کاربردهایی که نیاز به سطح پاکیزگی بسیار بالا وجود دارد

فیلتر باکس‌ نیز برای نصب ایمن، آب‌بندی مناسب و امکان تعویض آسان فیلترهای نهایی مورد استفاده قرار می‌گیرد.

کویل‌های سرمایشی و گرمایشی

کویل‌های حرارتی وظیفه تنظیم دمای هوای عبوری از هواساز را بر عهده دارند. کویل سرمایشی برای کاهش دمای هوا و کویل گرمایشی برای افزایش دمای هوای ورودی استفاده می‌شود.

انتخاب ظرفیت کویل‌ها بر اساس شرایط اقلیمی، بار حرارتی ساختمان، دمای مورد نیاز و ظرفیت هوادهی دستگاه انجام می‌شود.

تجهیزات رطوبت‌زن و رطوبت‌گیر

کنترل رطوبت یکی از پارامترهای مهم در بسیاری از اتاق‌های تمیز است. تجهیزات رطوبت‌زن برای افزایش رطوبت هوا و سیستم‌های رطوبت‌گیر برای کاهش آن مورد استفاده قرار می‌گیرند.

انتخاب این تجهیزات به نوع کاربری محیط، حساسیت فرآیند و محدوده رطوبت مورد نیاز بستگی دارد.

فن و موتور فن

فن قلب هواساز اتاق تمیز محسوب می‌شود و وظیفه تأمین دبی هوای مورد نیاز و غلبه بر مقاومت مسیر هوا را بر عهده دارد.

انتخاب نوع فن، توان موتور و روش کنترل سرعت آن بر اساس عواملی مانند CFM مورد نیاز، فشار استاتیکی، تعداد مراحل فیلتراسیون و شرایط عملکردی پروژه انجام می‌شود.

در بسیاری از پروژه‌ها برای کنترل بهتر جریان هوا و کاهش مصرف انرژی از موتورهای دورمتغیر و اینورتر استفاده می‌شود.

صداگیر (Silencer)

صداگیر یا سایلنسر کانال هوا برای کاهش نویز ناشی از عملکرد فن و عبور جریان هوا استفاده می‌شود.

در محیط‌هایی مانند بیمارستان‌ها، آزمایشگاه‌ها و فضاهای حساس، کنترل سطح صدا اهمیت زیادی دارد و استفاده از صداگیر مناسب باعث افزایش آسایش صوتی و عملکرد بهتر سیستم می‌شود.

دمپرهای کنترلی

دمپر برای تنظیم میزان جریان هوا در بخش‌های مختلف هواساز استفاده می‌شود. این تجهیزات می‌توانند میزان هوای تازه، هوای برگشتی و هوای خروجی را کنترل کرده و به تنظیم دقیق عملکرد سیستم کمک کنند.

دمپرها ممکن است به‌صورت دمپر دستی یا دمپر موتوری و تحت کنترل سیستم اتوماسیون کار کنند.

لامپ UV (اختیاری)

در برخی پروژه‌ها برای کاهش بار میکروبی هوا از سیستم‌های ضدعفونی‌کننده مانند لامپ UV استفاده می‌شود.

استفاده از UV به نوع کاربری، الزامات پروژه و طراحی سیستم بستگی دارد و به‌عنوان یک تجهیز تکمیلی در برخی هواسازهای اتاق تمیز نصب می‌شود.

سنسورها و تجهیزات کنترلی

سیستم کنترل هواساز اتاق تمیز وظیفه پایش و تنظیم عملکرد دستگاه را بر عهده دارد. این بخش می‌تواند شامل سنسورهای:

• دما
• رطوبت
• فشار
• کیفیت هوا
• سرعت فن

باشد.

کنترلرهای هوشمند با دریافت اطلاعات سنسورها، عملکرد بخش‌های مختلف هواساز را تنظیم کرده و باعث حفظ شرایط پایدار محیطی می‌شوند.

اینورتر و کنترل سرعت فن

اینورتر امکان تغییر سرعت موتور فن متناسب با نیاز واقعی سیستم را فراهم می‌کند. این قابلیت علاوه بر بهبود کنترل جریان هوا، باعث کاهش مصرف انرژی، کاهش استهلاک تجهیزات و افزایش عمر کاری موتور می‌شود.

ظرفیت هواساز اتاق تمیز چگونه تعیین می‌شود؟

ظرفیت هواساز اتاق تمیز بر اساس شرایط واقعی پروژه و میزان هوای مورد نیاز محیط تعیین می‌شود. مهم‌ترین پارامتر در انتخاب ظرفیت دستگاه، دبی هوای مورد نیاز (CFM) است که با توجه به عواملی مانند حجم فضا، کلاس پاکیزگی ISO، نرخ تعویض هوا (ACH)، تعداد افراد، تجهیزات موجود و بار حرارتی محیط محاسبه می‌شود.

به همین دلیل، انتخاب هواساز اتاق تمیز تنها بر اساس متراژ انجام نمی‌شود و باید پس از بررسی مشخصات پروژه و محاسبات مهندسی، ظرفیت مناسب فن، فیلترها و سایر اجزای دستگاه تعیین شود.

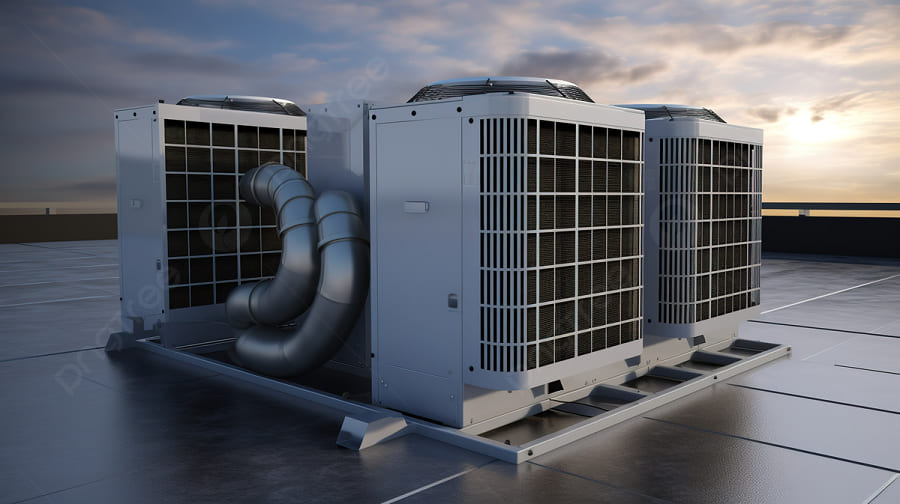

ویژگی های طراحی هواساز اتاق تمیز و تفاوت آن با هواساز معمولی

هواساز اتاق تمیز برخلاف هواسازهای عمومی، برای ایجاد شرایط کنترل‌شده در محیط‌هایی طراحی می‌شود که کیفیت هوا و پایداری شرایط کاری اهمیت بالایی دارد. تفاوت این دو سیستم تنها به نوع فیلتر محدود نمی‌شود، بلکه در ساختار بدنه، انتخاب قطعات، سطح کنترل و الزامات نگهداری نیز تفاوت‌های اساسی دارند.

یکی از تفاوت‌های مهم هواساز اتاق تمیز، امکان طراحی دستگاه بر اساس نیاز واقعی پروژه است. عواملی مانند کلاس پاکیزگی، ظرفیت هوادهی، نوع فرآیند و الزامات بهره‌برداری در انتخاب اجزای دستگاه تأثیرگذار هستند؛ در حالی که هواسازهای معمولی بیشتر برای تأمین شرایط عمومی تهویه طراحی می‌شوند.

به همین دلیل، انتخاب هواساز اتاق تمیز برای محیط‌های حساس نیازمند بررسی دقیق شرایط پروژه و هماهنگی بین طراحی دستگاه و نیازهای بهره‌برداری است.

مراحل راه اندازی هواساز اتاق تمیز

راه‌اندازی هواساز اتاق تمیز (Clean Room AHU) یک فرآیند فنی و چندمرحله‌ای است که با هدف اطمینان از عملکرد صحیح دستگاه، دستیابی به شرایط طراحی و تأمین الزامات محیط کلین‌روم انجام می‌شود. این فرآیند علاوه بر نصب مکانیکی و الکتریکی، شامل تست، تنظیم و بالانس سیستم (TAB) و کالیبراسیون تجهیزات کنترلی نیز می‌شود.

در مرحله نخست، شرایط محل نصب، فونداسیون یا شاسی دستگاه، مسیرهای کانال‌کشی، اتصالات لوله‌کشی کویل‌ها و تجهیزات جانبی بررسی می‌شود تا اطمینان حاصل شود زیرساخت پروژه مطابق نقشه‌های اجرایی آماده است. سپس اجزای اصلی هواساز شامل ماژول‌های دستگاه، فن، کویل‌ها، فیلترها، دمپرها و تجهیزات کنترلی نصب و از نظر آب‌بندی، تراز بودن و صحت اتصالات بررسی می‌شوند.

پس از تکمیل نصب مکانیکی، بخش الکتریکال و سیستم کنترل راه‌اندازی می‌شود. در این مرحله عملکرد تابلو برق، سنسورهای دما و رطوبت، ترانسمیترهای فشار، کنترلرها، اینورتر فن و ارتباط تجهیزات با سیستم مدیریت ساختمان (BMS) در صورت وجود بررسی و تنظیم می‌شود.

در مرحله تست و راه‌اندازی، پارامترهای عملکردی هواساز شامل دبی هوای خروجی (CFM)، فشار استاتیکی فن، سرعت جریان هوا، اختلاف فشار فضاها، دما و رطوبت نسبی اندازه‌گیری و با مقادیر طراحی مقایسه می‌شوند. همچنین عملکرد فیلترها، آب‌بندی بخش‌های مختلف دستگاه و میزان نشتی هوا برای اطمینان از حفظ کلاس پاکیزگی بررسی می‌شود.

در پروژه‌هایی که از فیلترهای HEPA استفاده می‌شود، تست‌های تخصصی مانند تست نشتی فیلتر (HEPA Integrity Test) و بررسی یکنواختی جریان هوا انجام می‌شود تا عملکرد سیستم فیلتراسیون مطابق الزامات پروژه تأیید شود.

در پایان، تنظیمات نهایی کنترلرها، کالیبراسیون سنسورها و تنظیم نقاط کاری سیستم انجام شده و گزارش‌های مربوط به تست و تحویل عملکرد دستگاه تهیه می‌شود.

تهویه نو با انجام فرآیند نصب، راه‌اندازی و تنظیم هواسازهای اتاق تمیز، تلاش می‌کند دستگاه پس از بهره‌برداری مطابق ظرفیت طراحی و شرایط مورد انتظار پروژه عمل کند.

نگهداری هواساز اتاق تمیز

نگهداری صحیح هواساز اتاق تمیز نقش مهمی در حفظ عملکرد دستگاه، افزایش عمر تجهیزات و پایدار ماندن شرایط محیطی دارد. برخلاف هواسازهای معمولی، در سیستم‌های کلین‌روم کوچک‌ترین افت عملکرد در بخش‌هایی مانند فیلتراسیون یا کنترل جریان هوا می‌تواند بر کیفیت محیط تأثیر بگذارد.

مهم‌ترین اقدامات نگهداری هواساز اتاق تمیز شامل موارد زیر است:

• بازرسی و تعویض دوره‌ای فیلترها مانند Pre Filter و HEPA Filter بر اساس میزان افت فشار و شرایط کاری
• بررسی عملکرد فن، موتور و اینورتر برای اطمینان از تأمین دبی هوای مورد نیاز
• کنترل سنسورها و تجهیزات اتوماسیون شامل سنجش دما، رطوبت و فشار
• بازرسی کویل‌های سرمایشی و گرمایشی و تمیزکاری آن‌ها برای حفظ راندمان انتقال حرارت
• بررسی آب‌بندی پنل‌ها، درب‌های دسترسی و اتصالات دستگاه برای جلوگیری از نشتی هوا

سرویس منظم هواساز اتاق تمیز باعث می‌شود دستگاه در محدوده طراحی‌شده کار کند و هزینه‌های ناشی از کاهش راندمان، افزایش مصرف انرژی یا خرابی تجهیزات کاهش یابد.

استانداردهای مهم در طراحی و اجرای هواساز اتاق تمیز

مهم‌ترین استانداردها و دستورالعمل‌های مورد استفاده در طراحی هواساز اتاق تمیز عبارت‌اند از:

قیمت هواساز اتاق تمیز

یمت هواساز اتاق تمیز (Clean Room AHU) معمولاً در بازه چند صد میلیون تا چند میلیارد تومان متغیر است و مقدار دقیق آن به مشخصات فنی و شرایط سفارش هر پروژه بستگی دارد.
مهم‌ترین عامل تعیین‌کننده قیمت هواساز کلین روم، ظرفیت دستگاه و سطح سفارشی‌سازی دستگاه است؛ به‌عبارت دیگر، میزان هوادهی مورد نیاز، کلاس پاکیزگی، نوع تجهیزات انتخابی و الزامات اجرایی پروژه مشخص می‌کنند که هواساز با چه ساختار و تجهیزاتی تولید شود.
از آنجا که هواسازهای کلین‌روم معمولاً به‌صورت سفارشی طراحی و ساخته می‌شوند، اعلام قیمت دقیق بدون بررسی مشخصات پروژه امکان‌پذیر نیست. برای دریافت مشاوره فنی و استعلام قیمت ساخت هواساز اتاق تمیز، با کارشناسان تهویه نو تماس بگیرید.

سخن پایانی

تهویه نو با سابقه فعالیت در حوزه طراحی و اجرای سیستم‌های تهویه صنعتی، خدماتی مانند ساخت کانال هوا، کانال‌سازی صنعتی، تهویه موضعی و راه‌اندازی تجهیزات مختلف تهویه مطبوع را ارائه می‌دهد و به‌عنوان پیمانکار تهویه مطبوع، پروژه‌های متنوع صنعتی و تخصصی را اجرا کرده است.

با توجه به اهمیت تطابق هواساز اتاق تمیز (Clean Room AHU) با شرایط واقعی هر پروژه، طراحی و انتخاب این تجهیزات باید بر اساس عواملی مانند نوع کاربری، ظرفیت هوادهی، الزامات پاکیزگی و شرایط بهره‌برداری انجام شود. تهویه نو با امکان طراحی، ساخت و اجرای یکپارچه سیستم تهویه، هواسازهای اتاق تمیز را متناسب با نیاز هر مجموعه تولید و راه‌اندازی می‌کند.

برای دریافت مشاوره فنی، بررسی نیازهای پروژه و استعلام قیمت هواساز اتاق تمیز با کارشناسان تهویه نو تماس بگیرید.

سوالات متداول
