تهویه اتاق تمیز (Cleanroom HVAC)
اتاق تمیز (Cleanroom) یا کلینروم، یک محیط کنترلشده است که در آن پارامترهایی مانند میزان ذرات معلق، آلودگیهای میکروبی، دما، رطوبت، فشار هوا و الگوی جریان هوا با دقت بالایی کنترل میشوند. دلیل اهمیت کنترل این شرایط، جلوگیری از تأثیرگذاری آلایندهها بر کیفیت محصولات، عملکرد تجهیزات و دقت فرآیندهای حساس است؛ زیرا حتی مقادیر بسیار کم آلودگی نیز میتوانند در این محیطها مشکلساز شوند.
کنترل این پارامترها توسط سیستم تهویه اتاق تمیز (Cleanroom Air Ventilation) انجام میشود. سیستم تهویه کلینروم برخلاف سیستمهای تهویه معمولی، تنها وظیفه تأمین هوای تازه و تنظیم دما را ندارد؛ بلکه باید از ورود و انتشار ذرات آلاینده از منابع مختلف مانند هوای خارج ساختمان، تجهیزات، مواد اولیه و افراد حاضر در محیط جلوگیری کرده و جریان هوا را به شکلی کنترلشده هدایت کند تا سطح پاکیزگی مورد نیاز حفظ شود.
یک سیستم تهویه اتاق تمیز از بخشهای مختلفی تشکیل شده است که هماهنگی میان آنها عملکرد صحیح کلینروم را تضمین میکند. مهمترین اجزای این سیستم شامل کانالکشی اتاق تمیز، پلنیوم باکس، فیلتر باکس، فیلترهای HEPA و ULPA، هواساز اتاق تمیز، تجهیزات کنترل جریان هوا و سیستمهای تنظیم فشار است.
در طراحی و اجرای سیستم تهویه کلینروم، علاوه بر انتخاب تجهیزات مناسب، باید به عوامل مهمی مانند نوع و جنس کانالها، نحوه توزیع هوا، مسیر حرکت جریان هوا بهصورت لامینار (یکنواخت و کنترلشده) یا توربولنت (غیر یکجهته)، جلوگیری از نشتی کانالها و حفظ اختلاف فشار بین فضاهای مختلف توجه شود. رعایت این اصول باعث میشود هوای پاک بهصورت مؤثر در محیط توزیع شده و شرایط استاندارد اتاق تمیز حفظ شود.
اتاق تمیز (Cleanroom) در کجا استفاده میشود؟
مهمترین کاربردهای اتاق تمیز عبارتاند از:
صنایع داروسازی و زیستفناوری: در تولید دارو، واکسن و محصولات بیولوژیک، کنترل آلودگی میکروبی اهمیت زیادی دارد. سیستم تهویه کلینروم با استفاده از فیلتراسیون مناسب و کنترل جریان هوا، شرایط لازم برای تولید محصولات حساس را فراهم میکند.
صنایع الکترونیک و نیمههادیها: در تولید میکروچیپها، قطعات الکترونیکی و تجهیزات دقیق، حتی ذرات بسیار کوچک میتوانند باعث کاهش کیفیت یا خرابی محصول شوند. به همین دلیل این صنایع به محیطهایی با کنترل دقیق ذرات و جریان هوا نیاز دارند.
بیمارستانها و فضاهای درمانی ویژه: اتاقهای عمل، بخشهای مراقبت ویژه و فضاهای حساس پزشکی برای کاهش احتمال انتقال آلودگی و افزایش ایمنی بیماران از اصول طراحی کلینروم و سیستمهای تهویه کنترلشده استفاده میکنند.
آزمایشگاهها و مراکز تحقیقاتی: در فعالیتهای پژوهشی مانند تحقیقات زیستشناسی، شیمی و علوم پزشکی، کنترل شرایط محیطی برای جلوگیری از تأثیر ذرات و آلودگیهای خارجی بر نتایج آزمایشها ضروری است.
صنایع تجهیزات پزشکی: تولید و مونتاژ ابزارها و تجهیزات پزشکی نیازمند محیطی پاک و کنترلشده است تا از ورود آلودگی و کاهش کیفیت محصولات جلوگیری شود.
صنایع غذایی و نوشیدنی: در برخی فرآیندهای تولید و بستهبندی مواد غذایی، کنترل آلودگیهای محیطی نقش مهمی در افزایش ایمنی و حفظ کیفیت محصولات دارد.
صنایع هوافضا و فناوریهای پیشرفته: در فرآیندهایی که دقت ساخت اهمیت بالایی دارد، مانند تولید تجهیزات حساس هوافضا و فناوریهای پیشرفته، استفاده از محیطهای کنترلشده ضروری است.
در تمامی این کاربردها، عملکرد صحیح اتاق تمیز به طراحی اصولی سیستم تهویه، انتخاب فیلترهای مناسب، اجرای دقیق کانالکشی اتاق تمیز و کنترل مداوم پارامترهای محیطی وابسته است. یک سیستم تهویه استاندارد میتواند با کاهش آلودگی، حفظ کیفیت هوا و ایجاد شرایط پایدار، نقش مهمی در موفقیت فرآیندهای حساس داشته باشد.
اجزای اصلی سیستم تهویه کلین روم
سیستم تهویه کلینروم (Cleanroom HVAC) از مجموعهای از تجهیزات بههمپیوسته تشکیل شده است. عملکرد صحیح این سیستم به هماهنگی میان تمام اجزا وابسته بوده و هر بخش نقش مهمی در حفظ شرایط استاندارد اتاق تمیز دارد.
هواساز کلین روم (Cleanroom AHU)
هواساز یا Air Handling Unit (AHU) یکی از اصلیترین تجهیزات سیستم تهویه اتاق تمیز است که وظیفه آمادهسازی هوای ورودی به محیط را بر عهده دارد. این دستگاه با استفاده از بخشهایی مانند فیلترهای اولیه و نهایی، کویلهای سرمایشی و گرمایشی، سیستم کنترل رطوبت و فن، شرایط مناسب هوا را پیش از ورود به فضای کنترلشده فراهم میکند. نقش دستگاههای هواساز در کاهش آلودگی هوا به دلیل استفاده از سیستمهای فیلتراسیون پیشرفته و کنترل دقیق شرایط محیطی بسیار مهم است؛ زیرا با حذف ذرات معلق و آلایندهها، به حفظ کیفیت هوا در محیطهای حساس کمک میکنند.
انتخاب هواساز مناسب به عواملی مانند کلاس پاکیزگی، میزان تعویض هوا، نوع فرآیند و حساسیت محیط بستگی دارد.
فیلترهای HEPA و ULPA
فیلترهای HEPA و ULPA از مهمترین اجزای سیستم فیلتراسیون در کلینروم هستند که برای حذف ذرات بسیار ریز، گردوغبار، ذرات میکروبی و سایر آلایندههای موجود در هوا مورد استفاده قرار میگیرند. این فیلترها معمولاً در بخش نهایی سیستم تهویه نصب شده و با تأمین هوای پاک، نقش مهمی در دستیابی به سطح پاکیزگی مورد نیاز اتاق تمیز دارند.
کانالکشی اتاق تمیز (Cleanroom Ductwork)
کانالکشی اتاق تمیز یکی از بخشهای مهم سیستم تهویه کلینروم است که وظیفه انتقال هوای تصفیهشده به محیط و بازگرداندن هوای برگشتی و خروج هوای اگزاست از طریق کانال هوا را بر عهده دارد. کانالهای هوا در سیستم تهویه اتاق تمیز باید دارای ویژگیهایی مانند سطح داخلی صاف، آببندی مناسب، مقاومت کافی و قابلیت نظافت آسان باشند تا از تجمع ذرات، نشتی هوا و کاهش کیفیت جریان هوا جلوگیری شود. طراحی و اجرای صحیح کانالکشی تأثیر مستقیمی بر عملکرد سیستم تهویه اتاق تمیز، کنترل آلودگی و حفظ شرایط استاندارد محیط دارد.
فن و سیستم گردش هوا
فنها در سیستم تهویه اتاق تمیز وظیفه ایجاد فشار لازم، تأمین جریان پایدار هوا و انتقال هوای تصفیهشده در مسیرهای تهویه را بر عهده دارند. در اغلب پروژههای کلینروم از فن سانتریفیوژ (Centrifugal Fan) به دلیل توانایی ایجاد فشار استاتیکی مناسب و عملکرد پایدار در برابر مقاومت فیلترهای HEPA و ULPA استفاده میشود.
انتخاب فن مناسب بر اساس عواملی مانند دبی هوا، افت فشار فیلترها، میزان تعویض هوا و کلاس پاکیزگی محیط انجام میشود. عملکرد صحیح سیستم گردش هوا باعث توزیع یکنواخت هوای پاک، جلوگیری از تجمع ذرات و حفظ شرایط استاندارد داخل کلینروم میشود.
سیستم کنترل دما، رطوبت و فشار
کنترل دما و رطوبت صنایع حساس و پایش دقیق شرایط محیطی یکی از الزامات اصلی کلینروم است. سنسورها، کنترلرهای هوشمند و سیستمهای مانیتورینگ با اندازهگیری و تنظیم پارامترهایی مانند دما، رطوبت، سرعت جریان هوا و اختلاف فشار، کمک میکنند شرایط داخل اتاق تمیز مطابق استانداردهای مورد نیاز حفظ شود.
طراحی سیستم تهویه اتاق تمیز
طراحی سیستم تهویه اتاق تمیز (Cleanroom HVAC) نیازمند بررسی دقیق شرایط محیط، نوع کاربری، سطح پاکیزگی مورد نیاز و میزان حساسیت فرآیند است. هدف اصلی این سیستم، تأمین هوای پاک، کنترل آلودگی، حفظ شرایط پایدار دما و رطوبت و ایجاد جریان هوای مناسب در فضای کلینروم است.
در طراحی تهویه اتاق تمیز، عواملی مانند نوع سیستم توزیع هوا، ظرفیت هواساز، فیلترهای مورد استفاده، مسیر کانالکشی، میزان تعویض هوا و اختلاف فشار بین فضاها باید بهصورت اصولی محاسبه و اجرا شوند.
انواع سیستم تهویه اتاق تمیز
سیستم تهویه کلینروم معمولاً بر اساس نوع جریان هوا طراحی میشود. در سیستم جریان لامینار (Laminar Flow)، هوا بهصورت یکنواخت و کنترلشده حرکت کرده و برای محیطهایی با حساسیت بالا استفاده میشود. در سیستم جریان توربولنت (Turbulent Flow)، هوا با گردش کنترلشده در محیط توزیع شده و آلایندهها را به سمت مسیرهای خروج هدایت میکند.
همچنین از نظر نحوه تأمین هوا، سیستمها میتوانند بهصورت بازچرخشی (Recirculation) یا هوای تازه (Single Pass) طراحی شوند که انتخاب آنها به نوع فرآیند و شرایط پروژه بستگی دارد.
پارامترهای مهم در طراحی تهویه کلینروم
برای عملکرد صحیح سیستم تهویه اتاق تمیز، پارامترهای زیر باید بهصورت دقیق کنترل شوند:
| پارامتر | اهمیت در سیستم تهویه |
|---|---|
| دما | حفظ شرایط مناسب برای فرآیند، تجهیزات و محصولات حساس |
| رطوبت | جلوگیری از رشد آلودگی، ایجاد الکتریسیته ساکن و آسیب به تجهیزات |
| فشار هوا | جلوگیری از ورود هوای آلوده بین فضاهای مختلف |
| سرعت هوا | ایجاد الگوی صحیح جریان و جلوگیری از تجمع ذرات |
| تعداد تعویض هوا (ACH) | کنترل میزان پاکیزگی و حذف آلایندهها از محیط |
| حجم هوای عبوری | تعیین ظرفیت مناسب هواساز، فن و کانالکشی |
| خروج هوای آلوده | حذف ذرات و آلایندههای ایجادشده در محیط |
کنترل فشار مثبت در اتاق تمیز
یکی از مهمترین اصول طراحی کلینروم، کنترل اختلاف فشار بین فضاهای مختلف است. در بسیاری از اتاقهای تمیز، فشار هوا در داخل محیط کمی بالاتر از فضای اطراف تنظیم میشود تا هنگام باز شدن درها یا وجود نشتیهای جزئی، جریان هوا از داخل به بیرون حرکت کرده و از ورود آلودگی جلوگیری شود.
ایجاد فشار مثبت به کمک بالانس دقیق هوای رفت، برگشت و اگزاست، همچنین استفاده از تجهیزاتی مانند دمپر، سنسور اختلاف فشار و سیستمهای کنترلی انجام میشود.
استانداردهای تهویه اتاق تمیز (Cleanroom Ventilation Standards)
طراحی و اجرای سیستم تهویه اتاق تمیز باید مطابق استانداردهای مشخصی انجام شود تا میزان آلودگی، کیفیت هوا و شرایط محیطی در محدوده مورد نیاز حفظ شود. مهمترین استاندارد مورد استفاده در طراحی و ارزیابی کلینرومها، مجموعه استانداردهای ISO 14644 است که الزامات مربوط به طبقهبندی پاکیزگی هوا، طراحی، ساخت، راهاندازی و کنترل عملکرد اتاقهای تمیز را مشخص میکند.
استاندارد ISO 14644
استاندارد ISO 14644-1 میزان پاکیزگی هوای اتاق تمیز را بر اساس غلظت ذرات معلق موجود در هوا و کلاس پاکیزگی محیط تعیین میکند. در این استاندارد، تعداد و اندازه ذرات موجود در حجم مشخصی از هوا معیار اصلی دستهبندی کلینرومها است.
الزامات طراحی و اجرای کلینروم
در طراحی، ساخت و راهاندازی اتاق تمیز، استاندارد ISO 14644-4 به فرآیندهای مربوط به طراحی سیستم، اجرای تجهیزات، راهاندازی و بررسی عملکرد محیط کنترلشده میپردازد. این استاندارد بر عواملی مانند طراحی صحیح سیستم تهویه، پارامترهای عملکردی، ساختار محیط و تأیید عملکرد نهایی تأکید دارد.
شروع پروژه خود با ما یعنی آغاز یک همکاری حرفهای و مطمئن برای رسیدن به بهترین نتایج. با تکیه بر تجربه، دانش فنی و تیمی متخصص، ما در هر مرحله از پروژه شما، از طراحی تا اجرا، همراهتان خواهیم بود. هدف ما ارائه راهحلهای خلاقانه، بهصرفه و با کیفیت بالا برای تحقق ایدهها و نیازهای شماست. با انتخاب ما، مسیر پیشرفت پروژه خود را با اطمینان و آسودگی شروع کنید و به نتایجی فراتر از انتظار دست یابید.
کانالکشی اتاق تمیز
کانال تهویه اتاق تمیز (Cleanroom Ductwork) یکی از بخشهای اصلی سیستم تهویه کلینروم است که وظیفه انتقال هوای رفت، برگشت و اگزاست را بین تجهیزات تهویه و فضای کنترلشده بر عهده دارد. عملکرد صحیح کانالها تأثیر مستقیمی بر کیفیت هوا، کنترل آلودگی و حفظ شرایط استاندارد محیط دارد؛ زیرا هرگونه نشتی، تجمع ذرات یا طراحی نامناسب میتواند باعث کاهش راندمان سیستم تهویه شود.
در سیستمهای کلینروم، کانالهای هوا باید بهگونهای طراحی شوند که هوای تصفیهشده بدون ایجاد آلودگی ثانویه به محیط منتقل شده و هوای آلوده نیز بهصورت ایمن از فضای کنترلشده خارج شود. به همین دلیل، استفاده از کانالهایی با سطح داخلی صاف، آببندی مناسب و قابلیت نظافت آسان اهمیت زیادی دارد.
کانال تهویه اتاق تمیز در مسیرهای مختلفی مانند هوای رفت (Supply Air)، هوای برگشت (Return Air) و هوای خروجی (Exhaust Air) مورد استفاده قرار میگیرد. در بخش اگزاست، این کانالها وظیفه تخلیه بخارات، گازها و آلایندههای ایجادشده در فرآیند را بر عهده دارند. در محیطهایی که آلودگی در یک نقطه مشخص تولید میشود، استفاده از اگزاست موضعی کمک میکند آلایندهها مستقیماً از محل تولید جمعآوری شده و از انتشار آنها در فضای کلینروم جلوگیری شود.
یکی دیگر از کاربردهای مهم کانال تهویه اتاق تمیز، حفظ شرایط فشار هوا بین فضاهای مختلف است. بسته به نوع کاربری، ممکن است سیستم با فشار مثبت برای جلوگیری از ورود آلودگی به محیط تمیز یا با فشار منفی برای جلوگیری از انتشار آلایندهها طراحی شود. در این شرایط، اجرای صحیح کانالها، دریچههای هوابند و تجهیزات کنترلی نقش مهمی در حفظ عملکرد سیستم دارد.
جنس کانال های مخصوص اتاق تمیز از چیست ؟
انتخاب جنس مناسب برای کانال تهویه اتاق تمیز یکی از عوامل مهم در حفظ کیفیت هوا و عملکرد صحیح سیستم تهویه کلینروم است. کانالهای مورد استفاده در این محیطها باید در برابر خوردگی، مواد شیمیایی، رطوبت و شرایط شستوشو مقاوم باشند و سطح داخلی آنها بهگونهای باشد که از تجمع گردوغبار و ذرات آلاینده جلوگیری شود.
با توجه به نوع کاربری، کلاس پاکیزگی و شرایط محیطی، از متریالهای مختلفی برای ساخت کانال تهویه اتاق تمیز استفاده میشود:
کانال استیل ضد زنگ (Stainless Steel)، بهترین گزینه برای کلینرومهای حساس
استیل ضد زنگ یکی از بهترین گزینهها برای محیطهایی است که نیاز به سطح بالای بهداشت و مقاومت در برابر خوردگی دارند. این نوع کانالها سطحی صاف، دوام بالا و قابلیت شستوشو و ضدعفونی آسان دارند و در صنایع حساس مانند داروسازی، تجهیزات پزشکی و آزمایشگاهها کاربرد گستردهای دارند.
کانال آلومینیومی (Aluminum)
آلومینیوم به دلیل وزن کم، مقاومت مناسب در برابر خوردگی و قابلیت نظافت آسان، در برخی پروژههای تهویه کلینروم مورد استفاده قرار میگیرد. وزن پایین این متریال میتواند نصب و اجرای کانالکشی را سادهتر کند.
کانال گالوانیزه (Galvanized Steel)، انتخاب رایج و اقتصادیتر
ورق گالوانیزه یکی از رایجترین متریالها در ساخت کانالهای تهویه است. کانال گالوانیزه با پوشش روی، مقاومت مناسبی در برابر خوردگی دارد و در پروژههایی که شرایط محیطی سختگیرانه کمتری دارند، گزینهای اقتصادی و کاربردی محسوب میشود. در کلینرومهای حساس، معمولاً تمهیدات بیشتری برای پوشش سطح، آببندی و جلوگیری از ایجاد آلودگی در نظر گرفته میشود.
کانالهای پلیمری و پلاستیکی (PVC و Polypropylene)
در برخی محیطهای خاص که مقاومت شیمیایی اهمیت زیادی دارد، از کانالهای ساختهشده از مواد پلیمری مانند PVC و پلیپروپیلن استفاده میشود. این کانالها در برابر برخی مواد شیمیایی مقاوم بوده و برای سیستمهای اگزاست خاص کاربرد دارند.
در میان متریالهای مورد استفاده برای کانال تهویه اتاق تمیز، استیل ضد زنگ به دلیل مقاومت بالا در برابر خوردگی، سطح صاف، قابلیت شستوشو و جلوگیری از تجمع آلایندهها، یکی از بهترین گزینهها برای محیطهای حساس مانند صنایع داروسازی و تجهیزات پزشکی محسوب میشود. با این حال، انتخاب نهایی جنس کانال باید بر اساس کلاس پاکیزگی، نوع کاربری و شرایط پروژه انجام شود.
اجزای اصلی سیستم کانالکشی و فیلتر باکس اتاق تمیز
کانال هوا (Air Duct)
کانالهای هوا وظیفه انتقال هوای رفت، برگشت و اگزاست را در سیستم تهویه اتاق تمیز بر عهده دارند. این کانالها باید دارای آببندی مناسب، سطح داخلی صاف و ساختار مقاوم باشند تا از نشتی و تجمع آلودگی جلوگیری شود.
فیلترهای HEPA و ULPA
فیلترهای HEPA و ULPA برای حذف ذرات بسیار ریز، گردوغبار و آلایندههای میکروبی از جریان هوا استفاده میشوند. این فیلترها نقش اصلی در تأمین هوای پاک و حفظ کلاس پاکیزگی کلینروم دارند.
فن و بلوئر (Fan & Blower)
فنها و بلوئرها با ایجاد فشار و جریان مناسب، هوا را در مسیر کانالها به حرکت درمیآورند. انتخاب صحیح این تجهیزات بر اساس دبی هوا و افت فشار سیستم، عملکرد پایدار تهویه را تضمین میکند.
اتصالات و فلنجها
اتصالات و فلنجها برای اتصال بخشهای مختلف کانال و تجهیزات تهویه مورد استفاده قرار میگیرند. اجرای صحیح این بخشها باعث افزایش استحکام شبکه کانالکشی و جلوگیری از نشتی هوا میشود.
عایق کانال هوا
عایقکاری کانالها برای کاهش اتلاف انرژی، جلوگیری از انتقال حرارت و حفظ شرایط دمایی هوا انجام میشود. انتخاب نوع عایق به شرایط محیطی و الزامات پروژه بستگی دارد.

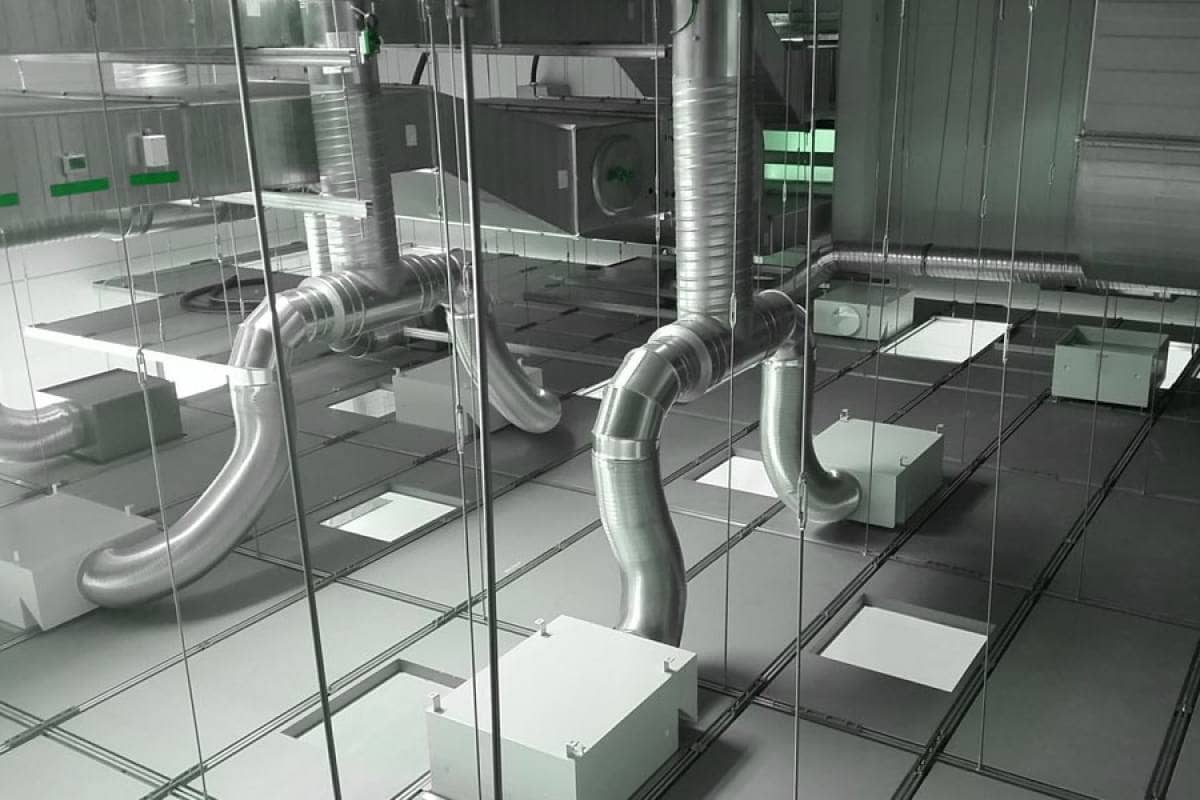

پلنیوم باکس (Plenum Box)
پلنیوم باکس در محل اتصال کانال هوا به تجهیزاتی مانند دیفیوزر، دریچه و فیلتر باکس نصب میشود. این تجهیز با یکنواخت کردن جریان هوا، به توزیع بهتر هوا و عملکرد مناسب سیستم تهویه کمک میکند.
فیلتر باکس (Filter Box)
فیلتر باکس محل نصب فیلترهای نهایی مانند HEPA و ULPA است که معمولاً در سقف کلینروم قرار میگیرد. این تجهیز وظیفه نگهداری فیلتر و انتقال هوای تصفیهشده به محیط را بر عهده دارد.
دیفیوزر و دریچههای هوا
دیفیوزر کانال هوا و دریچههای هوا برای توزیع و هدایت جریان هوا در فضای کلینروم استفاده میشوند. انتخاب صحیح این تجهیزات باعث توزیع یکنواخت هوا و جلوگیری از ایجاد نقاط مرده میشود.
دمپر کانال هوا
دمپر هوا برای تنظیم، کنترل و بالانس میزان جریان هوا در شبکه کانالکشی استفاده میشود. این تجهیز با کنترل حجم هوا و اختلاف فشار، به عملکرد دقیقتر سیستم تهویه کمک میکند.
سایلنسر کانال هوا
صداگیر کانال هوا برای کاهش صدای ناشی از فنها و جریان هوا در مسیر کانالها به کار میرود. استفاده از سایلنسر مناسب باعث کاهش نویز و افزایش آسایش محیطی در فضاهای حساس میشود.
قیمت کانال تهویه اتاق تمیز
قیمت کانال تهویه اتاق تمیز به مجموعهای از عوامل مختلف بستگی دارد که هر کدام میتوانند تأثیر قابل توجهی بر هزینه نهایی داشته باشند. برخی از این عوامل عبارتند از:
- جنس کانال اتاق تمیز: نوع مواد استفادهشده در ساخت کانال تهویه نقش مهمی در تعیین قیمت دارد. کانالهای تهویه معمولاً از موادی مانند فولاد ضد زنگ، آلومینیوم و گاهی پلاستیکهای خاص ساخته میشوند. مواد با کیفیت بالاتر معمولاً قیمت بیشتری دارند اما دوام و کارایی بهتری نیز ارائه میدهند.
- ابعاد و طراحی: اندازه و طراحی کانال تهویه نیز یکی از عوامل مهم در تعیین قیمت است. کانالهای بزرگتر یا کانالهایی که به طراحیهای پیچیدهتر نیاز دارند، هزینه بیشتری خواهند داشت. همچنین، طراحی بهینه برای اطمینان از توزیع یکنواخت هوا و جلوگیری از نواحی مرده میتواند هزینههای اضافی به همراه داشته باشد.
- نیازهای سفارشیسازی: سفارشیسازی کانالهای تهویه بر اساس نیازهای خاص اتاق تمیز مانند نوع فیلترها، عایقبندی و اتصالات ویژه نیز میتواند قیمت را افزایش دهد. هرگونه نیاز خاص مشتری که نیاز به تغییر در طراحی استاندارد داشته باشد، میتواند هزینههای اضافی را به همراه داشته باشد.
- نصب و راهاندازی: هزینه نصب و راهاندازی کانالهای تهویه نیز جزء عوامل مهم است. نصب صحیح و حرفهای کانالها برای جلوگیری از هرگونه نشتی و آلودگی بسیار حیاتی است. این هزینه شامل نیروی کار ماهر، تجهیزات مورد نیاز و زمان لازم برای نصب میشود.
- شرایط و محل نصب: شرایط محل نصب نیز میتواند بر قیمت تأثیرگذار باشد. به عنوان مثال، نصب کانال در محیطهای با دسترسی دشوار یا نیاز به تجهیزات ویژه برای نصب، هزینه بیشتری خواهد داشت.
- استانداردها و مقررات: رعایت استانداردها و مقررات مربوط به اتاقهای تمیز و تهویه مطبوع نیز میتواند هزینهها را افزایش دهد. مطابقت با استانداردهای بینالمللی و ملی معمولاً نیازمند استفاده از مواد و تجهیزات با کیفیت بالاتر و گاهی اوقات آزمایشها و تأییدیههای اضافی است.
نکات مهم در طراحی و اجرای کانال تهویه اتاق تمیز
طراحی و اجرای کانال تهویه اتاق تمیز نیازمند دقت بالایی است؛ زیرا کانالها مسیر اصلی انتقال هوای رفت، برگشت و اگزاست در سیستم تهویه کلینروم هستند و هرگونه نقص در طراحی یا اجرا میتواند باعث کاهش کیفیت هوا، افزایش آلودگی و اختلال در عملکرد سیستم شود.
در طراحی کانالکشی اتاق تمیز باید عواملی مانند آببندی کامل اتصالات، جلوگیری از نشتی هوا، کیفیت ساخت، تمیزی سطح داخلی کانال و انتخاب مسیر مناسب عبور هوا مورد توجه قرار گیرد. سطح داخلی کانالها باید صاف و قابل نظافت باشد تا از تجمع ذرات جلوگیری شده و شرایط پاکیزگی محیط حفظ شود.
مسیر کانالها باید بهگونهای طراحی شود که جریان هوا با کمترین افت فشار و بدون ایجاد اختلال حرکت کند. جانمایی صحیح کانالهای هوای رفت، برگشت و اگزاست، همچنین انتخاب مناسب محل دیفیوزرها و دریچهها، نقش مهمی در ایجاد جریان یکنواخت هوا و جلوگیری از تشکیل نقاط مرده در فضای کلینروم دارد.
کنترل فشار هوا نیز یکی از بخشهای مهم در طراحی سیستم کانال تهویه اتاق تمیز است. بسته به نوع کاربری، ممکن است از فشار مثبت برای جلوگیری از ورود آلودگی به محیط حساس یا از فشار منفی برای جلوگیری از انتشار آلایندهها استفاده شود. به همین دلیل، بالانس دقیق هوای رفت، برگشت و اگزاست باید در طراحی سیستم در نظر گرفته شود.
در زمان ساخت و نصب کانالها نیز حفظ پاکیزگی اهمیت زیادی دارد. جلوگیری از ورود گردوغبار به داخل کانالها، تمیزکاری قبل از راهاندازی و اجرای صحیح اتصالات باعث میشود کیفیت هوای عبوری حفظ شده و عملکرد فیلترها و تجهیزات تهویه کاهش پیدا نکند.
همچنین استفاده از تجهیزات کنترلی مانند دمپرها، سنسورهای فشار و سیستمهای مانیتورینگ امکان تنظیم دقیق جریان هوا، کنترل اختلاف فشار و حفظ شرایط استاندارد محیط را فراهم میکند.
در نهایت، اجرای موفق کانالکشی اتاق تمیز به هماهنگی بین طراحی، ساخت، نصب و راهاندازی سیستم وابسته است. رعایت اصول فنی در تمامی مراحل باعث افزایش راندمان تهویه، کاهش ریسک آلودگی و حفظ استانداردهای مورد نیاز کلینروم میشود.
بهترین نوع کانال برای تهویه اتاق تمیز
انتخاب نوع کانال یکی از عوامل مهم در طراحی سیستم تهویه کلینروم است. کانالهای مورد استفاده در اتاق تمیز معمولاً به دو شکل چهارگوش (Rectangular Duct) و اسپیرال (Spiral Duct) اجرا میشوند که هرکدام کاربردهای خاص خود را دارند.
کانال چهارگوش به دلیل قابلیت ساخت در ابعاد مختلف، امکان استفاده بهتر از فضای سقف کاذب و مناسب بودن برای مسیرهای با دبی هوای بالا، یکی از رایجترین گزینهها در پروژههای کلینروم محسوب میشود. همچنین این نوع کانال برای سیستمهایی که نیاز به کنترل دقیق ابعاد و مسیر عبور هوا دارند، انتخاب مناسبی است.
کانال اسپیرال به دلیل سطح داخلی صاف، نشتی کمتر، مقاومت مکانیکی مناسب و افت فشار پایینتر در مسیرهای مستقیم، در برخی پروژههای تهویه مورد استفاده قرار میگیرد. این نوع کانال بیشتر برای مسیرهایی که محدودیت کمتری از نظر فضا دارند و نیاز به اجرای سریعتر وجود دارد، گزینه مناسبی است.
در بسیاری از پروژههای اتاق تمیز، کانال چهارگوش به دلیل قابلیت آببندی، امکان ساخت سفارشی و هماهنگی بهتر با تجهیزات سقفی، کاربرد گستردهتری دارد؛ اما در شرایط مناسب، کانال اسپیرال نیز میتواند گزینهای کارآمد باشد.
در مقاله تفاوت کانال اسپیرال و چهارگوش می توانید مزایا و معایب این دو نوع کانال را مقایسه کنید.
