در سیستمهای گرمایش، سرمایش و تهویه مطبوع، تنها تولید هوای گرم یا سرد کافی نیست؛ هوای مطبوع باید با سرعت، جهت و الگوی مناسبی وارد محیط شود تا دمای فضا یکنواخت بماند و افراد احساس آسایش بیشتری داشته باشند. ورود کنترلنشده هوا از کانال هوا میتواند باعث ایجاد نقاط سرد و گرم، جریانهای آزاردهنده، افزایش صدا و کاهش بازده سیستم تهویه شود.
برای کنترل نحوه ورود هوا به محیط، در انتهای کانال از تجهیزاتی مانند دریچه، گریل و دیفیوزر استفاده میشود. در میان این تجهیزات، دیفیوزر به دلیل توانایی پخش هوا در چند جهت، نقش مهمی در بهبود گردش هوا و توزیع یکنواخت دما دارد. دیفیوزرها در طرحها، ابعاد و جنسهای مختلف تولید میشوند و با توجه به نوع فضا، ارتفاع سقف، حجم هوادهی و الگوی موردنیاز انتخاب میشوند.
در ادامه این مقاله با دیفیوزر کانال هوا، نحوه عملکرد، انواع، جنس، محل نصب و نکات مهم انتخاب آن آشنا میشوید.
برای دریافت مشاوره و خرید انواع دیفیوزر هوا نیز میتوانید با کارشناسان ما تماس بگیرید.
دیفیوزر کانال هوا چیست؟
دیفیوزر کانال هوا یا پخشکننده هوا، یکی از اجزای انتهایی سیستمهای تهویه مطبوع است که روی دهانه خروجی کانال نصب میشود و هوای گرم یا سرد را با الگویی مشخص در فضای داخلی توزیع میکند. وظیفه اصلی دیفیوزر این است که جریان متمرکز هوای خروجی از کانال را کنترل کرده و آن را بهصورت یکنواختتر در محیط پخش کند.
دیفیوزر از نظر محل اتصال به کانال، به دریچه هوا شباهت دارد؛ اما عملکرد این دو کاملاً یکسان نیست. دریچههای ساده معمولاً هوا را در یک جهت مشخص، مانند بالا، پایین یا روبهرو هدایت میکنند، در حالی که دیفیوزر میتواند جریان هوا را بهطور همزمان در چند جهت توزیع کند. این ویژگی باعث اختلاط بهتر هوای رفت با هوای داخل اتاق، کاهش اختلاف دما و جلوگیری از ایجاد جریان مستقیم و آزاردهنده میشود.
دیفیوزرها معمولاً در سقف، بخش بالایی دیوار یا در برخی پروژهها روی کف نصب میشوند. مدلهای سقفی از رایجترین انواع دیفیوزر هستند و معمولاً به شکل مربع، مستطیل یا دایره تولید میشوند. این تجهیزات شبیه دریچه های سقفی هستند اما بهجای آنکه هوا را تنها در یک نقطه و بهصورت مستقیم وارد محیط کنند، آن را در یک، دو، سه، چهار یا چند جهت پخش میکنند.
در ساختار دیفیوزر از پرهها، لوورها، شیارها یا صفحات هدایتکننده استفاده میشود. دیفیوزرها سرعت و جهت جریان هوا را کنترل کرده و الگوی پرتاب آن را شکل میدهند. بسته به نوع دیفیوزر، جریان هوا ممکن است بهصورت شعاعی، خطی، چرخشی یا جتی در محیط منتشر شود.
مزایای استفاده از دیفیوزر:
استفاده از دیفیوزر مناسب مزایایی مانند موارد زیر را به همراه دارد:
- توزیع یکنواختتر هوای گرم یا سرد
- کاهش نقاط بیشازحد گرم یا سرد
- بهبود گردش و اختلاط هوا در محیط
- کاهش سرعت نامطلوب جریان هوا
- کاهش صدای ناشی از آشفتگی جریان
- افزایش آسایش حرارتی و بازده سیستم HVAC
جنس دیفیوزر:
دیفیوزرهای هوا از مواد مختلفی تولید میشوند و انتخاب جنس مناسب بر وزن، دوام، مقاومت در برابر خوردگی، ظاهر و قیمت محصول تأثیر میگذارد. شرایط محیطی و نوع کاربری دیفیوزر نیز در این انتخاب اهمیت زیادی دارد.
| جنس دیفیوزر | ویژگیها و کاربرد |
|---|---|
| آلومینیوم | سبک، مقاوم در برابر زنگزدگی و دارای ظاهر مناسب؛ پرکاربرد در ساختمانهای مسکونی، اداری و تجاری |
| فولاد | مستحکم و بادوام؛ مناسب فضاهای صنعتی، پرتردد و محلهایی که مقاومت مکانیکی اهمیت دارد |
| پلاستیک | اقتصادی، سبک و مقاوم در برابر رطوبت؛ مناسب سرویسهای بهداشتی، حمام و کاربردهای سبک |
| چوب | دارای ظاهر دکوراتیو و هماهنگ با طراحی داخلی؛ بیشتر در پروژههای خاص و فضاهای مسکونی استفاده میشود |
در پروژههای صنعتی و فضاهای بزرگ، ممکن است از دیفیوزرهای مجهز به دمپر قابل تنظیم استفاده شود. این دمپرها امکان کنترل حجم، سرعت یا جهت جریان هوا را فراهم میکنند و میتوانند بهصورت دستی یا از طریق سیستم کنترل مرکزی تنظیم شوند.
نحوه انتخاب دیفیوزر مناسب:
انتخاب دیفیوزر باید بر اساس ظرفیت هوادهی، ابعاد فضا، ارتفاع نصب، نوع کاربری، محل قرارگیری کانال و الگوی موردنیاز جریان هوا انجام شود. همچنین دیفیوزر نباید با وسایل، پرده، سقف کاذب یا سایر موانع مسدود شود؛ زیرا انسداد آن میتواند توزیع هوا را مختل کرده و فشار و عملکرد کلی سیستم تهویه را تحت تأثیر قرار دهد.
قیمت دیفیوزر هوا
قیمت دیفیوزر هوا به مشخصات فنی، نوع کاربری و شرایط تولید آن بستگی دارد و نمیتوان برای تمام مدلها نرخ یکسانی در نظر گرفت. عواملی مانند جنس بدنه، ابعاد، شکل ظاهری، نوع پرهها، تعداد جهتهای پرتاب هوا، وجود دمپر تنظیم جریان، رنگ و پوشش سطح، ضخامت ورق و تعداد سفارش، مستقیما بر قیمت نهایی دیفیوزر تأثیر میگذارند.
دیفیوزرهای هوا در مدلهای مختلفی مانند دیفیوزر سقفی، گرد، چهارطرفه، خطی، اسلات، مشبک و جت نازل تولید میشوند. هرکدام از این محصولات الگوی توزیع هوای متفاوتی دارند و برای فضاهای مسکونی، اداری، تجاری یا صنعتی خاصی مناسب هستند. برای مثال، قیمت دیفیوزر جت نازل یا مدلهای مجهز به دمپر قابل تنظیم معمولاً با دیفیوزرهای ساده سقفی متفاوت است؛ زیرا ساختار پیچیدهتر و قابلیت کنترل بیشتری دارند.
جنس محصول نیز یکی از مهمترین عوامل تعیینکننده قیمت است. دیفیوزرهای آلومینیومی به دلیل وزن کم، مقاومت مناسب در برابر خوردگی و ظاهر مطلوب، کاربرد گستردهای دارند. مدلهای فولادی از استحکام بیشتری برخوردارند و معمولاً در محیطهای صنعتی یا پرتردد استفاده میشوند. نوع رنگ، پوشش کورهای و تولید در ابعاد سفارشی نیز میتواند هزینه نهایی را تغییر دهد.
برای استعلام دقیق قیمت دیفیوزر هوا، بهتر است اطلاعاتی مانند نوع دیفیوزر، ابعاد دهانه، جنس موردنظر، محل نصب، حجم هوادهی و تعداد سفارش را در اختیار کارشناسان فروش قرار دهید. کارشناسان تهویه نو آستیاک پس از بررسی مشخصات پروژه، مناسبترین مدل را از نظر عملکرد، کیفیت و هزینه به شما پیشنهاد خواهند داد.
کاربرد دیفیوزر؛ استفاده از دیفیوزر در کجا توصیه میشود ؟
استفاده از دیفیوزر بهویژه در فضاهایی اهمیت دارد که خروج مستقیم هوا از کانال میتواند باعث ایجاد جریان شدید، نقاط سرد و گرم، توزیع نامناسب دما یا صدای آزاردهنده شود. در چنین شرایطی، دیفیوزر با ایجاد الگوی پرتاب مناسب، به اختلاط بهتر هوای مطبوع با هوای داخل محیط کمک میکند.
دیفیوزرها در محیطهای مختلف کاربرد دارند، از جمله:
- ساختمانهای مسکونی و آپارتمانها
- ادارات و ساختمانهای تجاری
- فروشگاهها و مراکز خرید
- هتلها، رستورانها و سالنهای پذیرایی
- بیمارستانها، آزمایشگاهها و مراکز درمانی
- مدارس، دانشگاهها و سالنهای آموزشی
- سالنهای ورزشی و فضاهای دارای سقف بلند
- کارخانهها، کارگاهها و محیطهای صنعتی
در فضاهای معمولی، دیفیوزرهای سقفی، گرد و چهارطرفه برای توزیع یکنواخت هوا مناسب هستند. در فضاهای باریک یا معماریهای مدرن، معمولاً از دریچه های خطی و اسلات استفاده میشود. برای سالنهای بزرگ یا مکانهایی با ارتفاع سقف زیاد نیز دیفیوزر جت نازل انتخاب مناسبتری است؛ زیرا میتواند هوا را با برد بیشتری به ناحیه موردنظر هدایت کند.

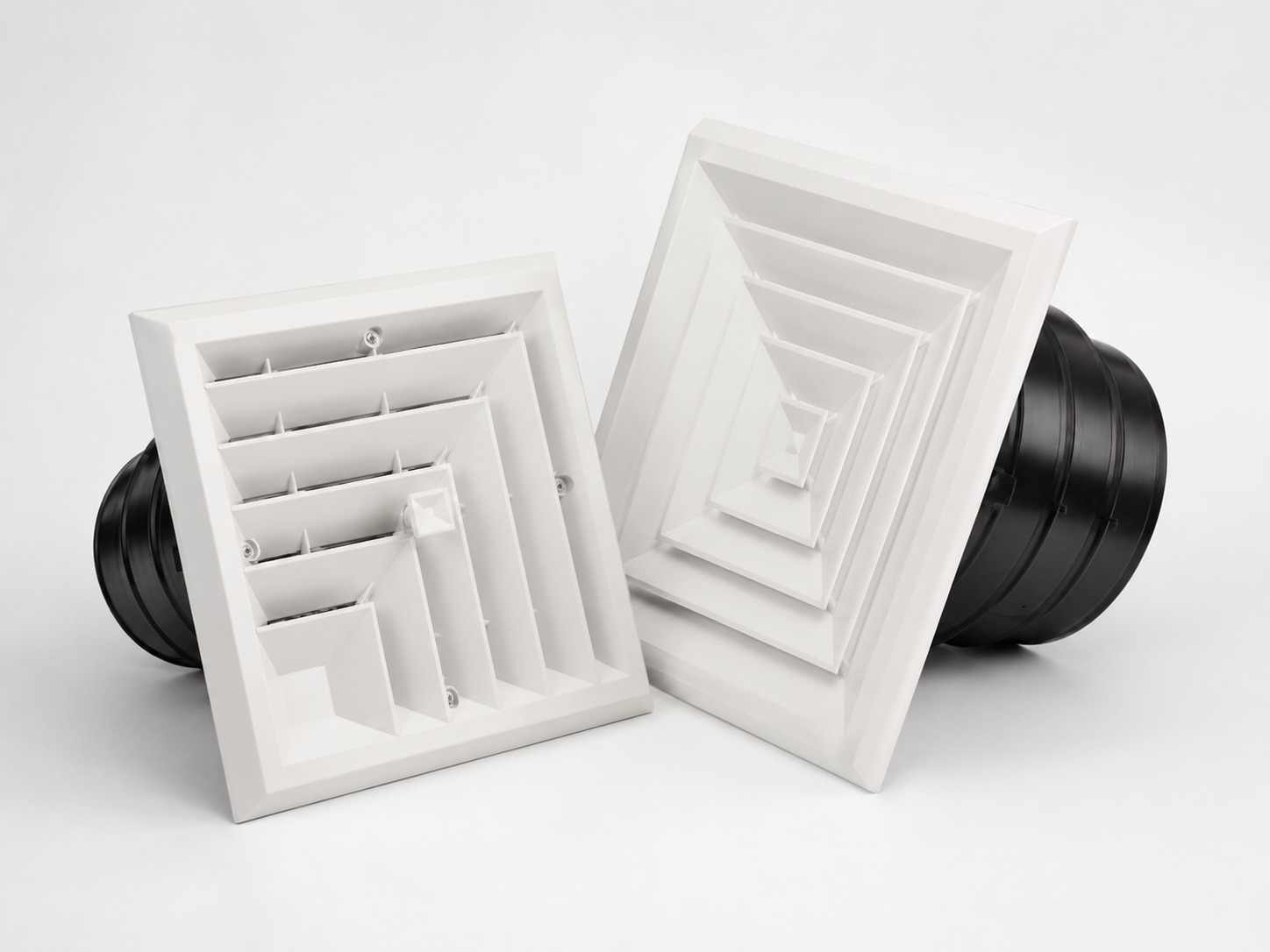

انواع دیفیوزرها
دیفیوزرهای هوا در مدلهای مختلفی تولید میشوند و هر مدل، ساختار و الگوی توزیع هوای متفاوتی دارد. مهمترین انواع دیفیوزر عبارتاند از:
دریچه هوای گرد سونایی
این مدل معمولاً در سونا، حمام، سرویسهای بهداشتی و فضاهای مرطوب استفاده میشود. میزان بازشدگی آن در برخی مدلها قابل تنظیم است و میتوان حجم هوای عبوری را کنترل کرد.
دریچه هوای گرد جت نازل
جت نازل برای پرتاب هوا در مسافتهای طولانی طراحی شده است و بیشتر در سالنهای بزرگ، فرودگاهها، مراکز تجاری، سالنهای ورزشی و محیطهای دارای سقف بلند کاربرد دارد. جهت پرتاب هوا در بسیاری از مدلهای آن قابل تنظیم است.
دریچه هوای گرد خورشیدی
این دریچه دارای پرههایی با آرایش شعاعی است و هوا را در جهات مختلف پخش میکند. مدل خورشیدی برای توزیع مناسب هوا در فضاهای مسکونی، اداری و تجاری قابل استفاده است.

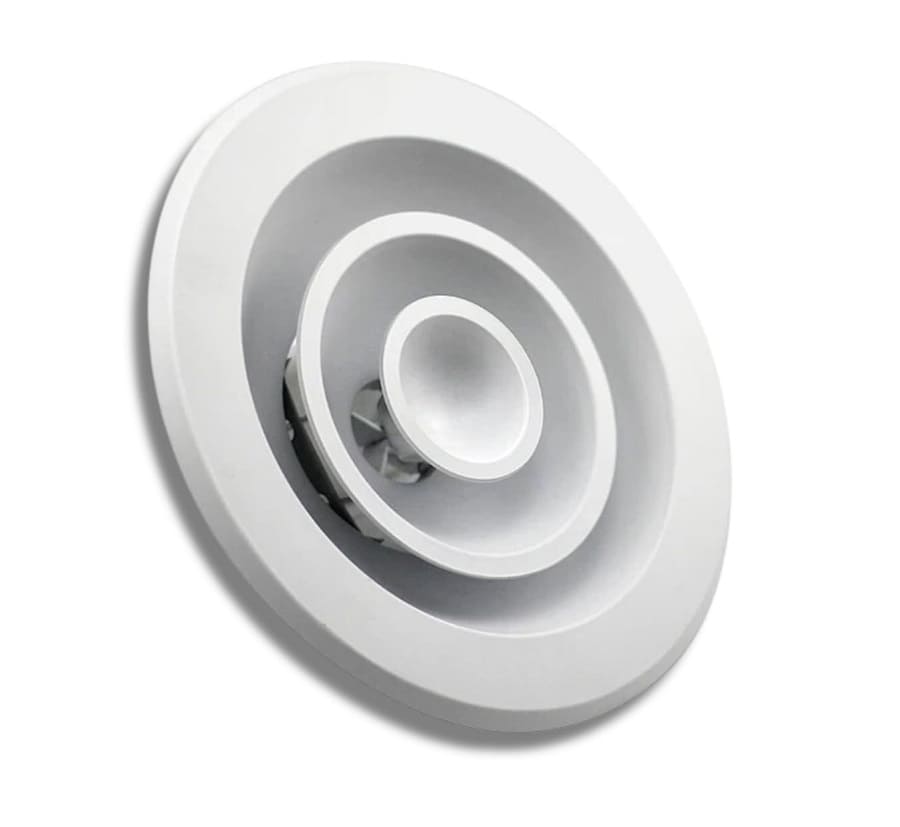

دریچه هوای گرد بلندگویی
ساختار این دیفیوزر از چند حلقه یا سطح مخروطی تشکیل شده و ظاهری شبیه بلندگو دارد. این مدل معمولاً در سقف نصب میشود و هوا را بهصورت شعاعی در محیط توزیع میکند.
دریچه هوای گرد مشبک
دیفیوزر گرد مشبک دارای شبکهای از سوراخها یا خانههای کوچک است که جریان هوا را به بخشهای متعدد تقسیم میکند. این ساختار به کاهش تمرکز جریان و توزیع یکنواختتر هوا کمک میکند.
دریچه هوای گرد برجسته
این مدل دارای سطحی برجسته و پرهها یا شیارهای هدایتکننده است. دیفیوزر گرد برجسته علاوه بر توزیع مناسب هوا، به دلیل ظاهر متفاوت خود در برخی طراحیهای داخلی مورد استفاده قرار میگیرد.
دریچه تایلی طرحدار
دریچههای تایلی برای نصب در سقفهای کاذب شبکهای طراحی شدهاند و معمولاً هماندازه تایل سقف تولید میشوند. این مدلها در طرحهای مختلف عرضه شده و بهصورت هماهنگ با ساختار سقف کاذب نصب میشوند.
دیفیوزر با پرههای مستقیم
این نوع دیفیوزر دارای پرههای مستقیم و ثابت یا قابل تنظیم است. پرهها جریان هوا را در جهت مشخصی هدایت میکنند و برای نصب روی دیوار یا سقف مناسب هستند.
دیفیوزر پرهدار
دیفیوزرهای پرهدار امکان کنترل بهتر جهت پرتاب هوا را فراهم میکنند. در برخی مدلها، زاویه پرهها بهصورت دستی تنظیم میشود تا جریان هوا متناسب با شرایط محیط هدایت شود.
دیفیوزر خطی شیاردار یا اسلات
دیفیوزر اسلات از یک یا چند شیار باریک و کشیده تشکیل شده است و هوا را بهصورت خطی وارد فضا میکند. ظاهر مینیمال و امکان نصب پیوسته، این مدل را برای ساختمانهای مدرن، لابیها، دفاتر و فضاهای تجاری مناسب کرده است.
دیفیوزر تخممرغی یا شبکهای
این مدل دارای شبکهای منظم با خانههای کوچک است و معمولاً برای انتقال حجم بالای هوا با افت فشار کم استفاده میشود. دیفیوزر تخممرغی در سیستمهای رفت یا برگشت هوا کاربرد دارد.
دیفیوزر سقفی چهارطرفه
دیفیوزر چهارطرفه هوا را به چهار سمت پخش میکند و یکی از رایجترین گزینهها برای سقف فضاهای مسکونی، اداری و تجاری است. این مدل باعث پوشش مناسب بخش وسیعی از اتاق میشود.
دیفیوزر یکطرفه، دوطرفه و سهطرفه
این دیفیوزرها بر اساس تعداد جهتهای پرتاب هوا دستهبندی میشوند. انتخاب آنها به محل قرارگیری دریچه بستگی دارد؛ برای مثال، مدل یکطرفه برای نصب نزدیک دیوار و مدل دوطرفه برای فضاهای باریک مناسبتر است.
دیفیوزر چرخشی
دیفیوزر چرخشی با ایجاد جریان گردابی، هوای خروجی را سریعتر با هوای محیط مخلوط میکند. این مدل برای فضاهایی با حجم هوادهی بالا، مانند مراکز تجاری، سالنها و ساختمانهای عمومی، کاربرد دارد.
نوع مناسب دیفیوزر باید بر اساس محاسبات فنی سیستم تهویه انتخاب شود. انتخاب صرفاً بر مبنای ظاهر یا ابعاد دهانه ممکن است باعث افزایش صدا، کاهش پرتاب هوا یا توزیع نامناسب دما در محیط شود.

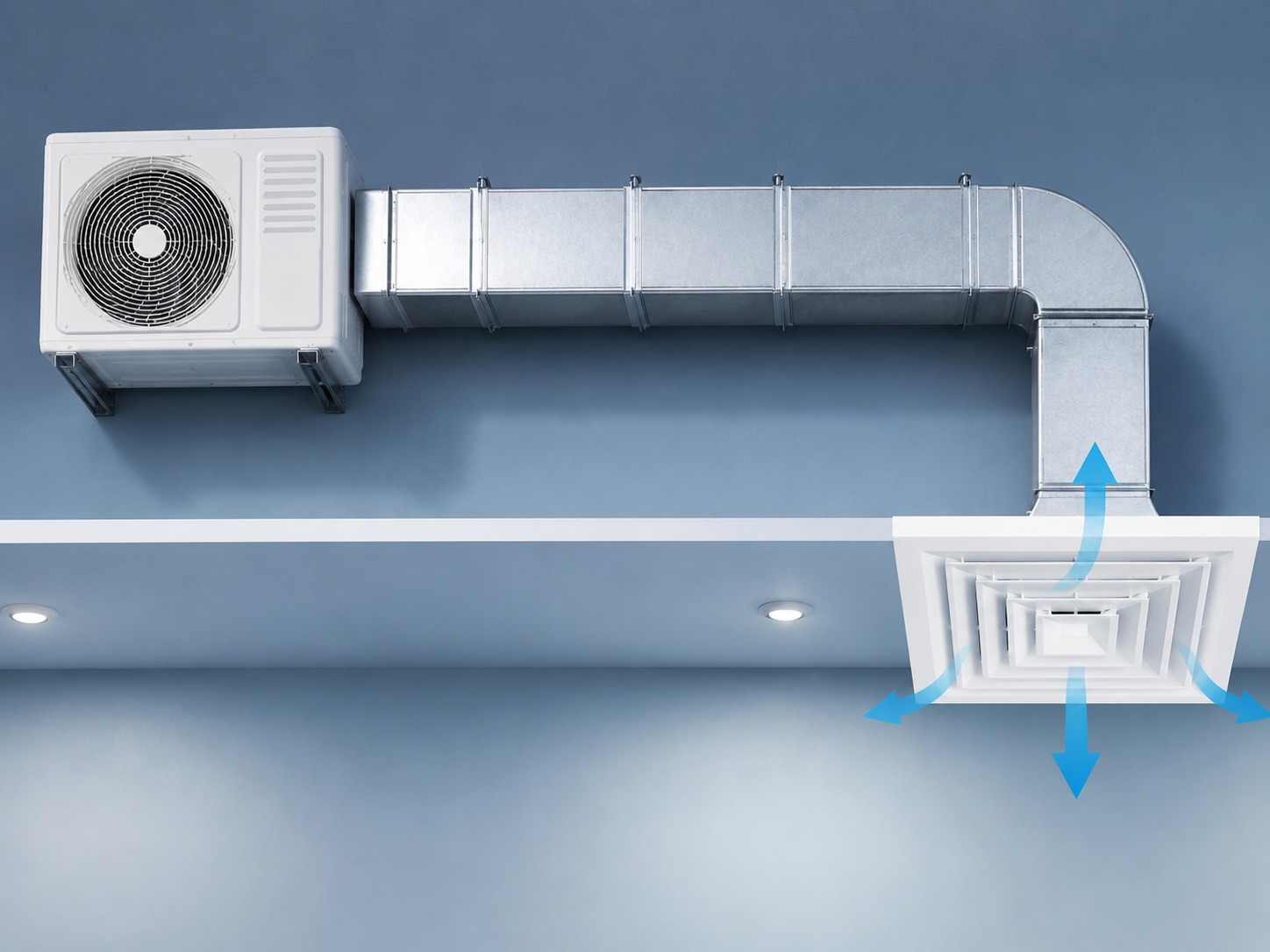

نحوه توزیع هوا توسط دیفیوزرها
دیفیوزر با دریافت هوای گرم یا سرد از کانال، جریان متمرکز خروجی را به چند بخش تقسیم کرده و آن را با زاویه و الگوی مشخص وارد محیط میکند. این فرایند باعث میشود هوای رفت سریعتر با هوای داخل اتاق ترکیب شود و دما در قسمتهای مختلف فضا یکنواختتر باقی بماند.
پرهها، شیارها یا صفحات هدایتکننده داخل دیفیوزر، سرعت، جهت و میزان پرتاب هوا را تعیین میکنند. انتخاب صحیح الگوی جریان از برخورد مستقیم هوا با افراد، ایجاد نقاط بیشازحد سرد یا گرم و افزایش صدای سیستم جلوگیری میکند.
| الگوی جریان هوا | ویژگی و کاربرد |
|---|---|
| شعاعی | هوا را در چند جهت یا بهصورت ۳۶۰ درجه پخش میکند و برای اتاقهای معمولی و فضاهای مرکزی مناسب است. |
| خطی | جریان هوا را در یک مسیر مستقیم یا در امتداد سقف هدایت میکند و برای راهروها، فضاهای باریک و محیطهای طولانی کاربرد دارد. |
| جتی | هوا را با قدرت و برد زیاد در یک جهت مشخص پرتاب میکند و برای سالنهای بزرگ یا فضاهای دارای سقف بلند مناسب است. |
| چرخشی | جریان گردابی ایجاد میکند و موجب اختلاط سریعتر هوای رفت با هوای محیط میشود. |
نوع دیفیوزر باید متناسب با ابعاد فضا، ارتفاع سقف، حجم هوادهی و فاصله محل نصب تا ناحیه مورد استفاده انتخاب شود. برای مثال، دیفیوزرهای سقفی چندطرفه معمولاً برای اتاقهای مسکونی و اداری مناسباند، درحالیکه جت نازلها در سالنهای ورزشی، کارخانهها، فرودگاهها و سایر فضاهای مرتفع کاربرد بیشتری دارند.
محل نصب دیفیوزرها
محل نصب دیفیوزر تأثیر مستقیمی بر نحوه پخش هوا و عملکرد سیستم تهویه مطبوع دارد. دیفیوزرها معمولاً روی سقف، بخش بالایی دیوار یا کف نصب میشوند و موقعیت مناسب آنها بر اساس طراحی فضا، نوع سیستم و الگوی موردنیاز جریان هوا تعیین میشود.
نصب در سقف
نصب سقفی رایجترین روش است؛ زیرا هوا از ارتفاع مناسب وارد محیط شده و فرصت کافی برای پخش و اختلاط با هوای اتاق پیدا میکند. دیفیوزرهای چهارطرفه، گرد، خطی و تایلی معمولاً به این روش نصب میشوند.
نصب روی دیوار
دیفیوزرهای دیواری بیشتر در قسمت بالایی دیوار قرار میگیرند تا هوا را در امتداد سقف یا به سمت داخل اتاق هدایت کنند. این روش در فضاهایی که امکان کانالکشی سقفی وجود ندارد، کاربرد دارد.
نصب در کف
دیفیوزرهای کفی در برخی سیستمهای گرمایشی، تهویه از کف و ساختمانهای اداری مجهز به کف کاذب استفاده میشوند. این تجهیزات باید در برابر فشار، ضربه و رفتوآمد مقاومت کافی داشته باشند.
مشکلات رایج دیفیوزرها و راهحل آنها
عملکرد نامناسب دیفیوزر همیشه به خرابی خود محصول مربوط نیست. گاهی انتخاب ابعاد نادرست، بالانس نبودن کانال، سرعت زیاد هوا یا نصب در محل نامناسب باعث کاهش کارایی آن میشود.
| مشکل | علت احتمالی | راهحل پیشنهادی |
|---|---|---|
| توزیع غیریکنواخت هوا | انتخاب نامناسب مدل یا محل نصب، انسداد مسیر یا تنظیم نبودن دمپر | بررسی ظرفیت و ابعاد دیفیوزر، رفع موانع و بالانس جریان هوا |
| صدای زیاد | سرعت بالای هوا، افت فشار زیاد، شل بودن قطعات یا کوچک بودن دیفیوزر | کاهش سرعت جریان، بررسی دمپر و اتصالات و انتخاب دیفیوزر با ظرفیت مناسب |
| پرتاب هوای ضعیف | گرفتگی، فشار ناکافی کانال یا انتخاب مدل نامتناسب | تمیز کردن دیفیوزر و بررسی فشار و دبی سیستم |
| تجمع گردوغبار | نظافت نامنظم یا آلودگی هوای عبوری | تمیزکاری دورهای و بررسی یا تعویض فیلترهای سیستم |
| لرزش یا صدای مکانیکی | نصب نامناسب، اتصال شل یا ارتعاش کانال | محکم کردن اتصالات و استفاده از اتصال انعطافپذیر یا عایق مناسب |
| ایجاد نقاط سرد و گرم | الگوی پخش نامناسب یا جانمایی نادرست | اصلاح زاویه پرهها یا تعویض دیفیوزر با مدل متناسب با فضا |
| کاهش حجم هوای خروجی | بسته بودن دمپر، گرفتگی کانال یا کثیفی فیلتر | بازبینی دمپر، کانال و فیلترهای دستگاه |
در سیستمهایی که به کنترل دقیق دبی هوا نیاز دارند، میتوان از دمپرهای بالانس، شیر آیریس یا تجهیزات کنترل حجم هوا استفاده کرد. نصب دریچه بازدید در نقاط مناسب نیز بازدید و سرویس دورهای کانال و تجهیزات را آسانتر میکند.
سخن پایانی
دیفیوزر کانال هوا تنها یک پوشش برای دهانه کانال نیست، بلکه یکی از اجزای مؤثر در کنترل جهت، سرعت و الگوی توزیع هوای مطبوع به شمار میرود. انتخاب درست نوع، جنس، ابعاد و محل نصب دیفیوزر میتواند توزیع دما را بهبود دهد، از ایجاد جریان مستقیم و آزاردهنده جلوگیری کند و میزان صدای سیستم را کاهش دهد.
برای دستیابی به عملکرد مطلوب، دیفیوزر باید بر اساس دبی هوا، ارتفاع سقف، ابعاد محیط، نوع کاربری و طراحی شبکه کانال انتخاب شود. همچنین نظافت منظم، تنظیم دمپرها و بررسی دورهای اتصالات، نقش مهمی در حفظ کارایی آن دارد.
شرکت تهویه نو آستیاک طراحی، ساخت و اجرای سیستمهای تهویه مطبوع و کانالکشی صنعتی را انجام میدهد و انواع دیفیوزر، دریچه هوا و ملزومات موردنیاز را متناسب با مشخصات هر پروژه طراحی و تأمین میکند.
شرکت تهویه نو آستیاک بهعنوان پیمانکار تخصصی تهویه مطبوع، طراحی، ساخت، اجرا و راهاندازی انواع سیستمهای تهویه مطبوع صنعتی، تجاری و ساختمانی را بر عهده دارد. این مجموعه تمامی مراحل پروژه را از بررسی نیازهای فنی، طراحی مسیر کانالکشی و انتخاب تجهیزات تا ساخت، نصب، آزمایش و تحویل نهایی سیستم بهصورت یکپارچه اجرا میکند.
خدمات تهویه نو آستیاک شامل:
کانالسازی صنعتی، ساخت و نصب کانالهای هوا، تأمین تجهیزات تهویه مطبوع و تولید ملزومات توزیع هوا است. انواع دریچه هوا، دیفیوزر سقفی و گرد، دیفیوزر خطی، جت نازل، دریچه داکت اسپلیت، دمپر و سایر تجهیزات موردنیاز پروژه نیز در ابعاد استاندارد یا سفارشی طراحی و تولید میشوند.
سوالات متداول
دیفیوزر هوای خروجی کانال را در چند جهت پخش میکند تا دما یکنواختتر شود و جریان مستقیم هوا کاهش یابد.
دریچه معمولاً هوا را در یک جهت هدایت میکند، اما دیفیوزر هوا را در چند جهت و بهصورت یکنواختتر پخش میکند.
بستگی به محل نصب و نوع پروژه دارد. مدل گرد برای پخش شعاعی و مدل چهارگوش برای سقف کاذب و توزیع جهتدار مناسبتر است.
