در سیستمهای تهویه مطبوع (HVAC)، انتخاب نوع کانالکشی یکی از تصمیمهای کلیدی است که مستقیما بر کارایی، مصرف انرژی، هزینه نصب و نگهداری، سطح صدا و حتی ظاهر کلی ساختمان تأثیر میگذارد.
کانال اسپیرال (که با نام کانال مارپیچی نیز شناخته می شود) و کانال چهارگوش (مستطیلی یا مربعی) دو نوع اصلی کانال هوا در پروژههای مسکونی، تجاری و صنعتی هستند. در نگاه اول ممکن است فکر کیند تفاوت کانال اسپیرال و چهارگوش فقط در شکل ظاهری آنها است، اما در واقعیت این تفاوتها بیش از این است و میتواند در هزینههای انرژی، سطح صدا، کیفیت هوا و دیگر موارد تاثیر بگذارد.
با توجه به افزایش استفاده از کانال های اسپیرال به خصوص در پروژههایی که زیبایی و کارایی همزمان اهمیت دارد، تصمیم گرفتیم در این مطلب به مقایسه کانال اسپیرال با کانال چهارگوش بپردازیم و در مورد تفاوتها، مزایا، معایب و کاربرد هر کدام توضیحاتی ارائه دهیم.
بهطور کلی، کانال اسپیرال هزینههای مواد، نصب و عملیاتی را بهطور چشمگیری کاهش میدهد، انرژی را صرفهجویی میکند، نگهداری آسانتری دارد، کمصداتر است و ظاهر زیباتری نسبت به کانال چهارگوش ارائه میدهد.

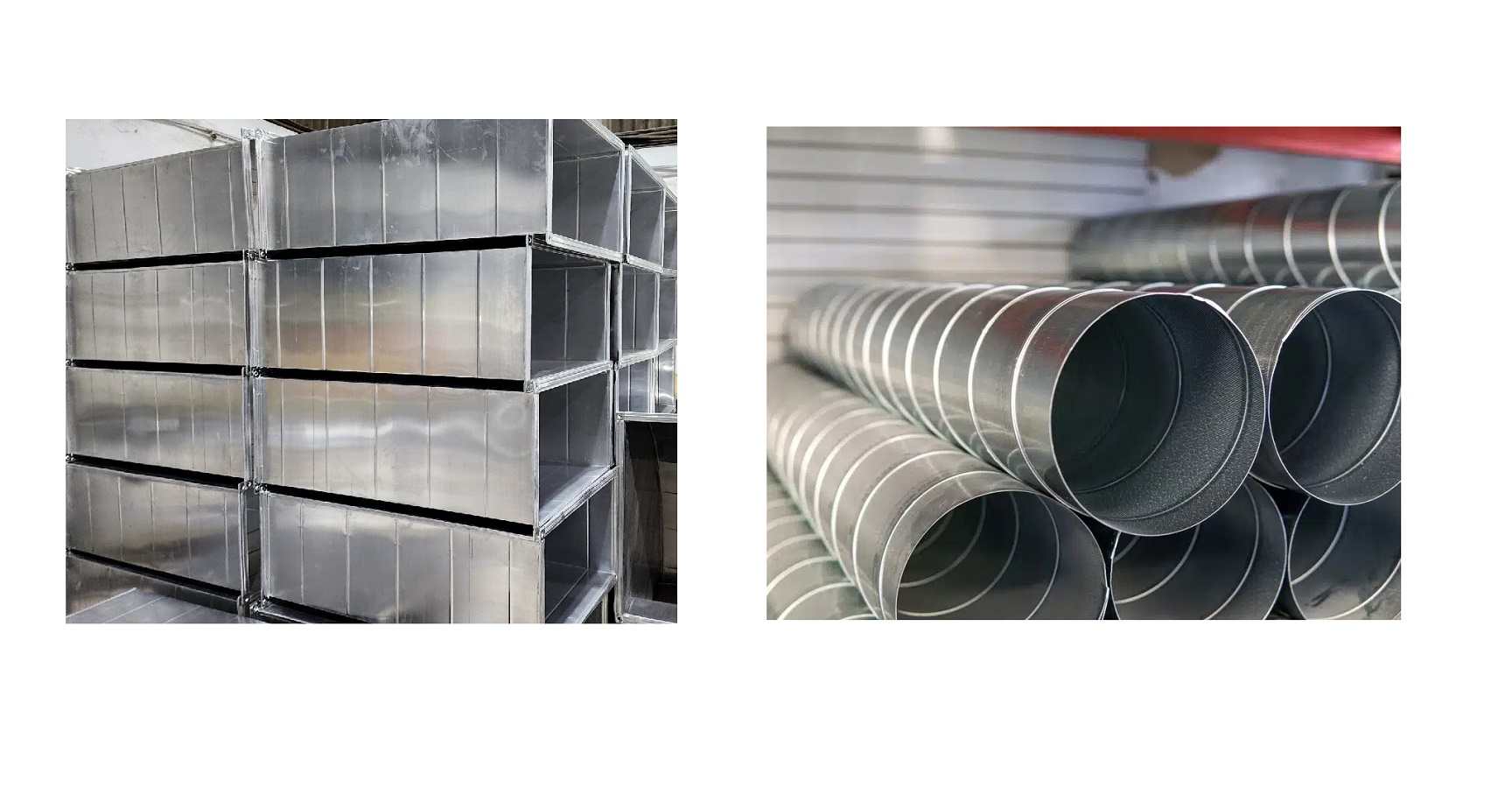

مقایسه کامل تفاوت های کانال اسپیرال و چهارگوش
بیایید دقیق و جامع بررسی کنیم که تفاوتهای اصلی بین کانال اسپیرال (گرد مارپیچی) و کانال چهارگوش (مستطیلی) چیست و چرا در سالهای اخیر کانال چهارگوش در بسیاری از پروژهها در حال از دست دادن جایگاه خود به نفع کانال اسپیرال است.
در ادامه به مقایسه کانال چهارگوش و کانال گرد اسپیرال می پردازیم و 9 تفاوت کلیدی این دو نوع کانالکشی را بیان میکنیم:
1. مقایسه از نظر افت فشار هوا
کانالهای اسپیرال (گرد) به دلیل شکل منحنی و صاف داخلیشان، اصطکاک بسیار کمتری با هوا ایجاد میکنند. این ویژگی باعث میشود افت فشار هوا در طول مسیر کانال بهطور قابلتوجهی (۲۰–۳۰٪) کمتر باشد. در نتیجه هوا در طول کانال راحتتر جریان مییابد و مصرف انرژی کاهش مییابد.
این ویژگی باعث شده کانال اسپیرال در سیستمهای با فشار متوسط تا بالا گزینه برتر باشد.
از سوی دیگر، کانال چهارگوش (مستطیلی) به دلیل وجود گوشههای تیز و ۱۵–۴۶٪ سطح تماس بیشتر نسبت به کانال اسپیرال، اصطکاک و افت فشار بالاتری دارد. به همین دلیل کانال چهارگوش در سیستمهای پرفشار ناکارآمدبوده، انرژی بیشتری مصرف میکند و حتی ممکن است به تجهیزات آسیب بزند.
با این وجود کانالهای چهارگوش در سیستمهای کمفشار (low pressure systems) گاهی انتخاب منطقیتری هستند، زیرا در این سیستمها، افت فشار کلی اهمیت کمتری دارد.
2. مقایسه از نظر نشتی در اتصالات
کانالهای مستطیلی معمولا در محل اتصالات خود نشتی قابلتوجهی دارند. این نشتیها باعث هدررفت انرژی، افزایش هزینههای گرمایش و سرمایش و کاهش کیفیت هوای داخل ساختمان میشوند.

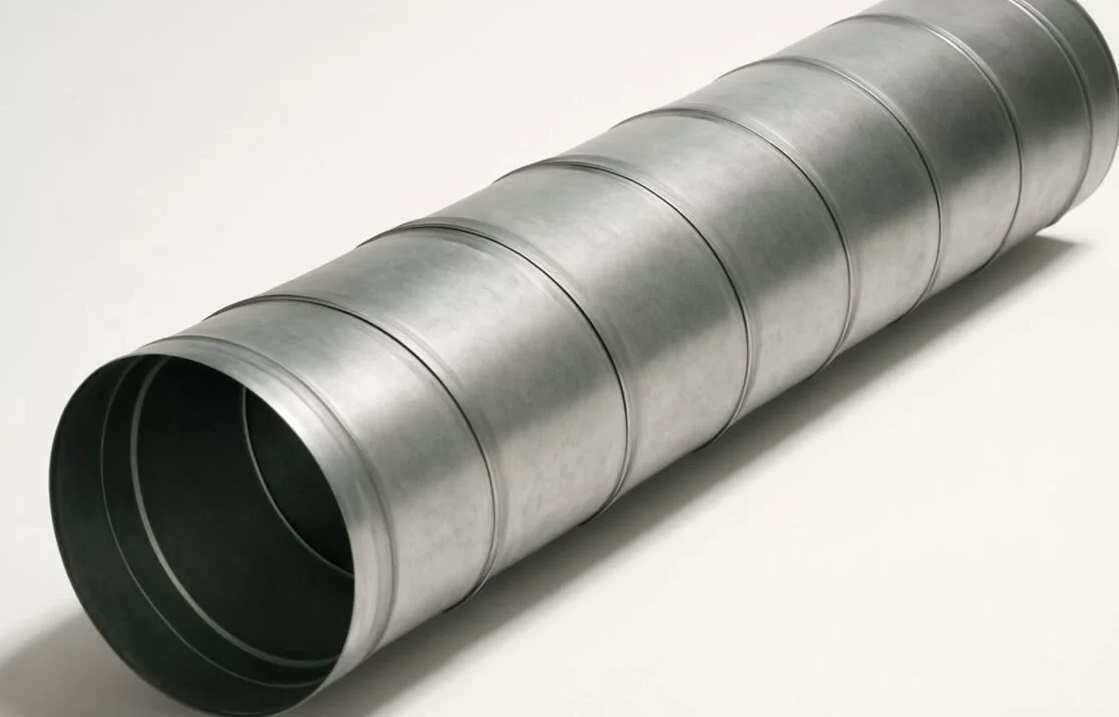

در مقابل، کانالهای اسپیرال (گرد) به دلیل طراحی مارپیچی و نبود درز طولی، تقریبا خود-آببند هستند و اتصالات آنها بهراحتی و با دقت بالا آببندی میشوند؛ بنابراین نشتی در آنها نزدیک به صفر است.
نتیجه این تفاوت، هوای تازهتر، مصرف انرژی کمتر و عملکرد کلی بهتر سیستم در طول زمان است.
3. مقایسه از نظر فضای نصب مورد نیاز
یکی از بحثهای اصلی در انتخاب بین کانال گرد (اسپیرال) و مستطیلی، فضای موجود در سقف، دیوارها یا کف ساختمان است. کانالهای گرد به دلیل شکل دایرهایشان، ارتفاع بیشتری اشغال میکنند (قطر ثابت است) و اگر با عایق حرارتی/صوتی پیچیده شوند، فضای بیشتری نیاز دارند.
این موضوع در ساختمانهایی با سقف کوتاه یا فضای محدود بین طبقات میتواند چالشبرانگیز باشد، چون کانال گرد فضای چرخشی بیشتری میخواهد و با سایر تأسیسات (برق، لولهکشی، فاضلاب) تداخل بیشتری ایجاد میکند.
در مقابل، کانالهای مستطیلی انعطافپذیری بالایی در ابعاد دارند؛ عرض و ارتفاع آنها جداگانه تنظیم میشود و پیمانکاران میتوانند ارتفاع را کم کنند تا دقیقا در فضای موجود جا بگیرد. این ویژگی باعث میشود کانال چهارگوش در ساختمانهای با محدودیت شدید ارتفاع (مثلا بازسازی خانههای قدیمی یا طبقات پایین) گزینه مناسبتری باشد.
البته باید به این نکته نیز توجه کرد که اتصالات، فلنجها و تقویتکنندههای کانال چهارگوش معمولا تا ۷–۸ سانتیمتر فضای اضافی در اطراف هر اتصال اشغال میکنند.
4. مقایسه از نظر سرعت و هزینه نصب
کانال گرد اسپیرال معمولا نصب بسیار سریعتر و آسانتری دارند. قطعات سبکتر هستند، اتصالات سادهتر (اغلب با فلنجهای آماده)بوده و نیاز به نیروی کار کمتری دارد، در نتیجه هزینه نصب کانال اسپیرال بهطور کلی حدود ۲۵–۴۰٪ کمتر از کانال چهارگوش معادل است.
تنها نقطه ضعف نسبی کانال اسپیرال نسبت به کانال چهارگوش این است که اتصال مستقیم آن به فنکویلها (fan coil units) یا تجهیزات انتهایی گاهی پیچیدهتر است و ممکن است نیاز به آداپتور یا تنظیمات اضافی داشته باشد تا هوای خنک یا گرم بهخوبی به فضاهای مختلف برسد.
در مقابل، کانالهای مستطیلی نصب گرانتری دارند، زیرا مصرف مواد بیشتر است، اتصالات پیچیدهتر هستند و زمان و نیروی کار بیشتری میطلبند. با این حال، اتصالات آنها معمولا مهر و موم محکمتری ایجاد میکند و اتصال مستقیم به فنکویل یا تجهیزات اصلی سیستم HVAC راحتتر و بدون نیاز به تغییرات زیاد انجام میشود.
در نهایت، کیفیت نصب به مهارت پیمانکار بستگی دارد و انتخاب پیمانکار متخصص و باتجربه اغلب مهمتر از نوع کانال است. اگر کانالهای موجود ضعیف نصب شده یا در طول زمان آسیب دیده باشند، تعمیر و بازسازی حرفهای میتواند عملکرد سیستم را بهطور کامل احیا کند.
5. مقایسه وزن کانال اسپیرال و چهارگوش
کانال اسپیرال (گرد) معمولا ۲۵ درصد وزن کمتری نسبت به کانال مستطیلی معادل دارد. این کاهش وزن به دلیل استفاده از ورق نازکتر، شکل گرد و مصرف مواد کمتر (تا ۴۰–۵۰ درصد در برخی طراحیها) است. نتیجه این است که حمل، جابهجایی و نصب آسانتر میشود، نیاز به آویزها و نگهدارندهها کمتر است (تا ۲۰ درصد کمتر) و نیروی کار کمتری مصرف میشود.
کانال چهارگوش به دلیل سطح تماس بیشتر، نیاز به تقویتکنندههای اضافی و مصرف ورق بالاتر، سنگینتر است و این امر نصب را پیچیدهتر و پرهزینهتر میکند.
6. مقایسه از نظر ظاهر و زیبایی؛ کدام نمای زیباتری ایجاد میکند؟

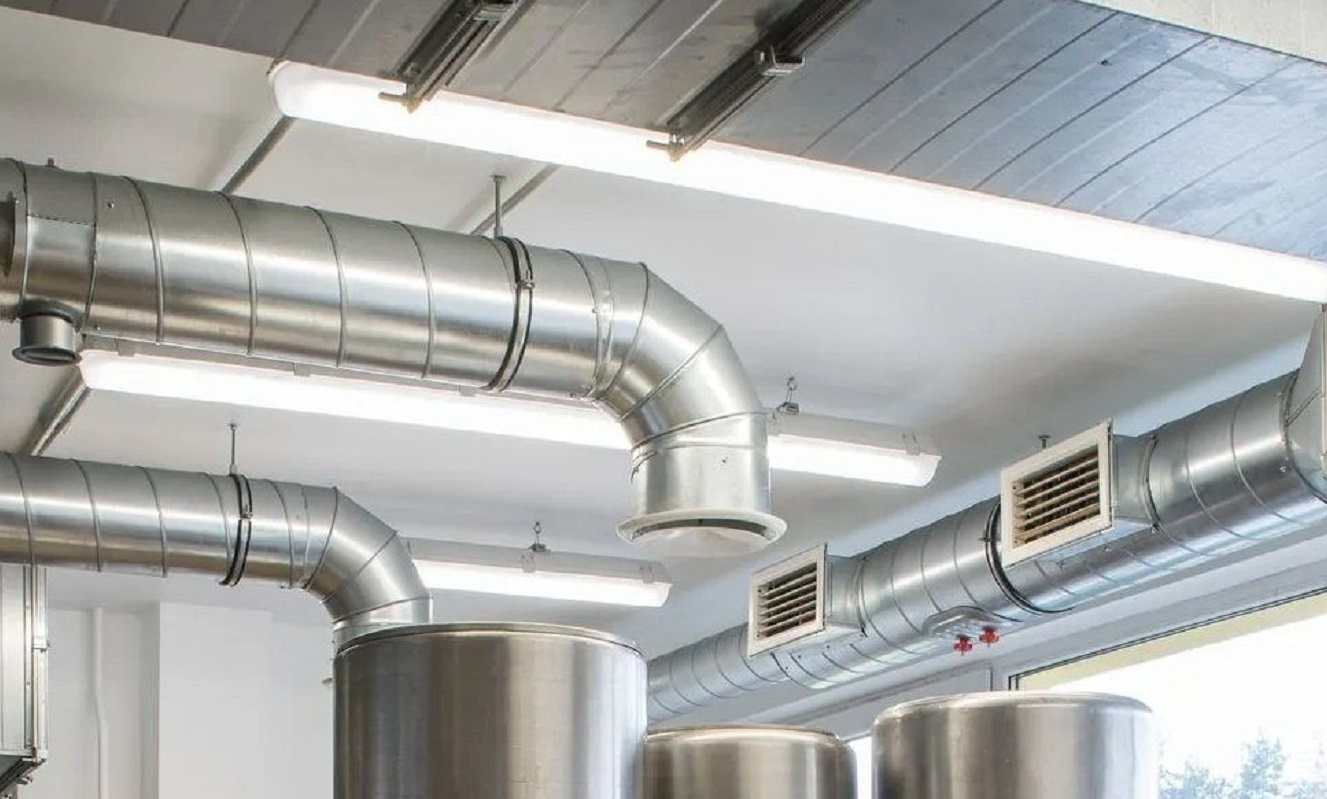

کانال اسپیرال (گرد یا بیضیشکل) ظاهر زیباتری دارد و حس مدرنیته و صنعتی به فضا میبخشد. ظاهر طبیعی و جذاب آن اغلب در ساختمانهای جدید، رستورانها، دفاتر مدرن یا پروژههای معماری معاصر به صورت نمایان یا اکسپوز نگه داشته میشود و حتی نیازی به سقف کاذب نیست.

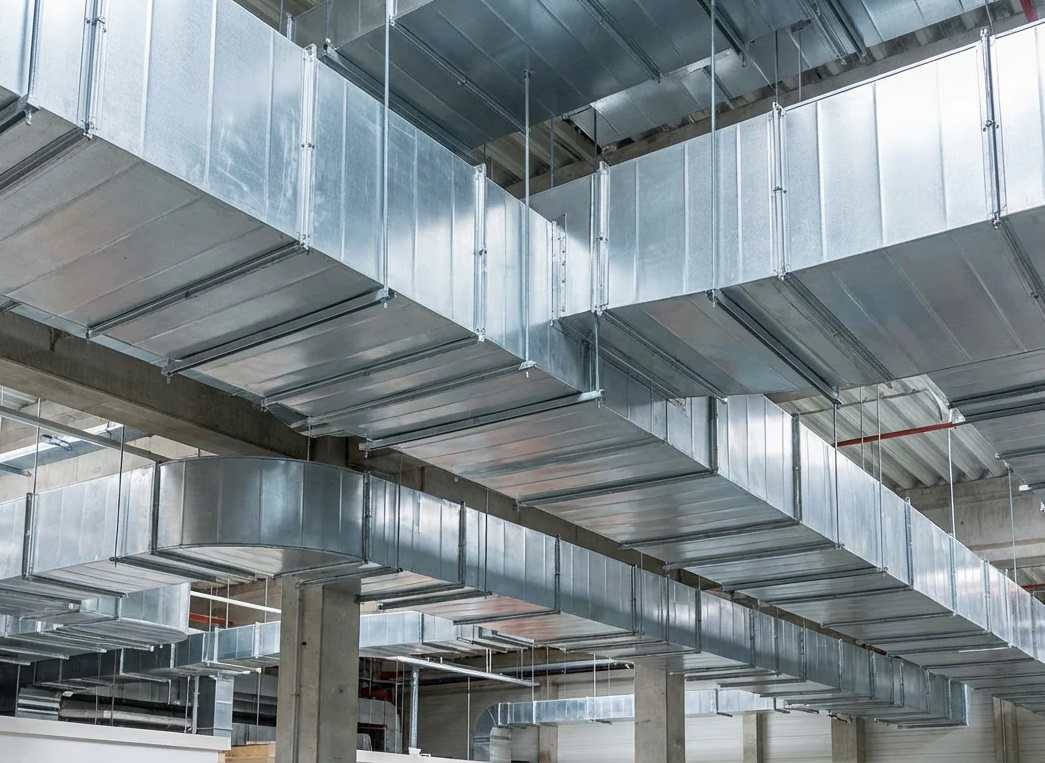

در مقابل، کانال چهارگوش ظاهر سنتیتری دارد و معمولا نیاز به پوشاندن با سقف کاذب یا پنل دارد تا از دید پنهان شود.
7. مقایسه از نظر سهولت تمیزکاری کانال
تمیز کردن کانالهای اسپیرال (مارپیچ یا گرد) سادهتر و ارزانتر از کانالهای مستطیلی است. شکل گرد و صاف داخلی کانال اسپیرال باعث میشود گردوغبار و آلایندهها کمتر در گوشهها و سطوح تخت تجمع کنند و تمیزکاری با برسهای چرخشی (spinning brushes) بهراحتی و سریع انجام شود.
در مقابل، کانالهای چهارگوش به دلیل گوشههای تیز و سطوح صاف بیشتر، آلودگی را بیشتر نگه میدارند و تمیز کردن آنها زمانبرتر و پرهزینهتر است.
8. مقایسه از نظر از نظر سر و صدا (کدام سر و صدای کمتری ایجاد میکند؟)
کانالهای چهارگوش به دلیل گوشههای تیز، تفاوت فشار ناهموار و سطوح صاف، نویز و رزونانس بیشتری تولید میکنند. اغلب باعث لرزش، صدای “پاپ” یا reverberation شدید میشوند.
اما کانالهای اسپیرال (گرد یا بیضیشکل) فشار هوا را در سراسر مسیر یکنواخت میکنند، اصطکاک و لرزش کمتری دارند و در نتیجه با صدای کمتری کار می کنند.
9. مقایسه از نظر کارایی و هزینههای انرژی
کانالهای مستطیلی به دلیل سطح تماس بیشتر اصطکاک را افزایش داده و انرژی بیشتری مصرف میکند به این معنی که حرارت/سرما از دیوارههای کانال بیشتر از دست میرود. در مقابل، کانالهای اسپیرال سطح تماس کمتری دارند، اصطکاک پایینتری ایجاد میکنند و انرژی و حرارت را بهتر حفظ میکنند.
علاوه بر این، کانال مارپیچ در صورت نصب صحیح تقریبا بدون نشتی است، جریان هوا و فشار را یکنواخت نگه میدارد و تهویه بهتری فراهم میکند.
در نتیجه کانال اسپیرال باعث کاهش قابلتوجه هزینههای انرژی برای گرمایش و سرمایش (تا ۲۰–۳۰٪) می گردد و کارایی و بازدهی بیشتری دارد.
کانال چهارگوش در کجا کاربرد دارد؟
اگرچه با خواندن این 9 مورد مقایسه بین کانال اسپیرال و چهارگوش نتیجه می گیریم که کانال اسپیرال (مارپیچ) معمولا انتخاب برتر است، اما کانال چهارگوش (مستطیلی) همچنان در شرایط خاصی مزایای خود را حفظ کرده و کاربردهای مهمی دارد.
مهمترین کاربردهای کانال چهارگوش:
- سیستمهای کمفشار (low pressure systems): در این سیستمها افت فشار کلی کمتر اهمیت دارد و کانال مستطیلی به دلیل اتصالات سادهتر و آببندی طبیعیتر، کارایی بهتری نشان میدهد. اغلب در ساختمانهای مسکونی، ویلایی یا سیستمهای تهویه ساده از آن استفاده میشود.
- محدودیت شدید ارتفاع یا فضای تنگ: وقتی ارتفاع مفید سقف یا فاصله بین طبقات کم است (مثلا در بازسازی خانههای قدیمی، آپارتمانهای کوچک یا طبقات زیرزمین)، کانال چهارگوش انعطافپذیری بیشتری دارد؛ میتوان ارتفاع آن را کاهش داد تا دقیقا در فضای موجود جا بگیرد، در حالی که کانال گرد قطر ثابت دارد و ارتفاع بیشتری اشغال میکند.
- اتصال آسان به تجهیزات انتهایی: اتصال مستقیم به فنکویلها، هواسازها یا دریچههای شاخهای (branch take-offs) در طراحی trunk-and-branch اغلب با کانال مستطیلی سادهتر و بدون نیاز به آداپتور انجام میشود.
- پروژههای با بودجه محدود یا نصب سریع در فضاهای پیچیده: در مواردی که نیاز به تنظیم ابعاد سفارشی (عرض و ارتفاع جداگانه) وجود دارد یا پروژههای کوچک و محلی که تجهیزات گرد کمتر در دسترس است، کانال چهارگوش اقتصادیتر و عملیتر میماند.
- ترکیب با سایر تأسیسات: در فضاهایی که کانال باید کنار لولهکشی، کابلکشی برق یا سایر عناصر عبور کند، شکل مستطیلی گاهی هماهنگی بهتری ایجاد میکند.
نکته مهم: در بسیاری از موارد، مهندسان با تجربه از کانال تخت-بیضی (flat-oval) بهعنوان گزینه میانی استفاده میکنند؛ این نوع هم مزایای اسپیرال (اصطکاک کم، نشتی پایین، ظاهر بهتر) را دارد و هم مانند مستطیلی در محدودیتهای ارتفاع انعطافپذیر است.
نتیجهگیری: کانال اسپیرال بهتر است یا کانال چهارگوش؟
کانال اسپیرال مزایای قابلتوجهی نسبت به کانال مستطیلی دارد.
با مصرف مواد کمتر و نصب آسانتر، کانال اسپیرال میتواند تا ۳۷٪ در هزینههای نصب و عملیاتی طول عمر سیستم HVAC صرفهجویی کند. اغلب تنها یک کارگر برای نصب کافی است و به ۲۰٪ آویز و نگهدارنده کمتری نیاز دارد که هزینه نیروی کار را بیشتر کاهش میدهد.
این کانال گزینهای پایدارتر است و انرژی فن را تا ۳۰٪ کم میکند. نبود درز طولی (که حدود ۱۵٪ نشتی کانالهای مستطیلی را تشکیل میدهد)، اتصالات کمتر و آسانتر آببندیشونده، افت فشار کمتر، عملکرد آرامتر، کاهش انتقال حرارت ناخواسته، تجمع کمتر گردوغبار و تمیزکاری آسانتر از مزایای کلیدی کانال اسپیرال در مقایسه با کانال چهارگوش است.
در نهایت، ظاهر استثنایی کانال اسپیرال امکان حذف سقف کاذب و ایجاد نمای مدرن و جذاب را فراهم میکند.
