کانال انتقال هوا یکی از بخشهای اصلی سیستم گرمایش، سرمایش و تهویه مطبوع (سیستم HVAC) است که وظیفه توزیع و انتقال هوا را در بخشهای مختلف ساختمان بر عهده دارد. این کانالها به تجهیزاتی مانند هواساز صنعتی، فن و سایر دستگاههای تهویه متصل میشوند و نقش مهمی در تأمین دمای مطلوب و توزیع یکنواخت هوا دارند.
محاسبه صحیح ابعاد داکت اهمیت زیادی دارد؛ زیرا کوچک بودن کانال میتواند باعث افزایش سرعت هوا، صدا و افت فشار شود و بزرگ بودن بیش از حد آن نیز هزینه اجرا و فضای موردنیاز را افزایش میدهد. به همین دلیل، محاسبه ابعاد کانال هوا باید بر اساس عواملی مانند دبی موردنیاز، سرعت مجاز هوا، افت فشار، طول مسیر و ظرفیت سیستم تهویه انجام شود.
برای تعیین سایز مناسب کانال از روشهای مختلفی مانند Manual D، Equal Friction، Static Regain و Velocity Reduction استفاده میشود. همچنین ابزارهایی مانند داکتولاتور و نرمافزارهای تخصصی HVAC میتوانند به محاسبه دقیقتر ابعاد و طراحی استاندارد شبکه کانالکشی کمک کنند.
که بر اساس محاسبه دقیق بار حرارتی ساختمان انجام میشود. همچنین، روشهایی وجود دارند که از دمای مطلوب هر اتاق برای تعیین اندازه کانالها استفاده میکنند.
برای محاسبه ابعاد کانال هوا به چه اطلاعاتی نیاز داریم؟
برای محاسبه ابعاد مناسب کانال هوا، باید چند عامل مهم بهصورت همزمان بررسی شوند. دبی موردنیاز، سرعت جریان هوا، فشار استاتیک و شرایط مسیر کانالکشی از مهمترین پارامترهایی هستند که روی انتخاب سایز نهایی کانال تأثیر میگذارند.
دبی هوا (CFM): یکی از اصلیترین اطلاعات موردنیاز برای سایزینگ کانال است. CFM نشان میدهد چه حجم هوایی در هر دقیقه باید از کانال عبور کند. با افزایش دبی هوا، معمولاً سطح مقطع موردنیاز کانال نیز افزایش پیدا میکند.
سرعت مجاز عبور هوا در کانال: سرعت هوا در کانال باید متناسب با نوع ساختمان و کاربرد سیستم تهویه انتخاب شود. سرعت بیش از حد میتواند باعث افزایش صدا، افت فشار و مصرف انرژی شود، در حالی که سرعت بسیار پایین نیز ممکن است به افزایش بیش از حد ابعاد کانال منجر شود.
فشار استاتیک: فشار استاتیک یکی دیگر از عوامل مهم در طراحی کانال است. فن سیستم باید بتواند بر مقاومت ناشی از کانالها، زانوها، اتصالات، فیلترها و سایر اجزای مسیر غلبه کند تا حجم هوای موردنیاز به نقاط مختلف ساختمان برسد.
افت فشار در کانال: حرکت هوا در طول کانال و عبور از زانوها، سهراهیها، دریچهها و سایر اتصالات باعث افت فشار میشود. این مقدار باید هنگام تعیین ابعاد کانال در نظر گرفته شود.
طول و مسیر کانالکشی: هرچه مسیر کانال طولانیتر یا تعداد زانوها و انشعابات بیشتر باشد، مقاومت سیستم و افت فشار نیز افزایش پیدا میکند.
بار حرارتی و برودتی ساختمان: میزان گرمایش و سرمایش موردنیاز هر فضا روی مقدار هوای لازم برای تهویه تأثیر میگذارد. با محاسبه بار حرارتی ساختمان میتوان نیاز واقعی هر بخش را مشخص کرد و سپس دبی هوای موردنیاز و ابعاد مناسب کانال را دقیقتر تعیین کرد.
شکل کانال: نوع کانال نیز در تعیین ابعاد مناسب تأثیر دارد. کانال اسپیرال به دلیل سطح مقطع گرد معمولاً افت اصطکاک کمتری دارد، در حالی که کانال چهارگوش برای نصب در سقفهای کاذب و فضاهای محدود انعطاف بیشتری ایجاد میکند. بنابراین هنگام سایزینگ، علاوه بر دبی و سرعت هوا، شکل کانال نیز باید در نظر گرفته شود.
پس از تعیین ابعاد کانال، انتخاب ضخامت ورق کانال هوا نیز اهمیت دارد. ضخامت مناسب معمولاً با توجه به ابعاد کانال، فشار کاری سیستم و نوع کاربرد انتخاب میشود تا کانال استحکام کافی داشته باشد و دچار لرزش یا تغییر شکل نشود.
محاسبه ابعاد کانال بر اساس CFM و سرعت هوا
یکی از سادهترین روشها برای تعیین اولیه ابعاد کانال هوا، استفاده از CFM و سرعت مجاز جریان هوا است. در این روش، ابتدا مقدار دبی هوای موردنیاز مشخص میشود و سپس با توجه به سرعت مناسب، سطح مقطع کانال محاسبه خواهد شد.
رابطه اصلی به صورت زیر است:
سطح مقطع کانال = CFM ÷ سرعت هوا (FPM)
برای مثال، اگر دبی موردنیاز 1000 CFM و سرعت هوا 1000 FPM باشد، سطح مقطع موردنیاز کانال برابر با 1 فوت مربع خواهد بود. پس از بهدست آوردن سطح مقطع، میتوان ابعاد مناسب کانال چهارگوش یا قطر مناسب کانال گرد را تعیین کرد.
البته برای انتخاب نهایی سایز کانال، تنها CFM و سرعت هوا کافی نیستند و عواملی مانند افت فشار، فشار استاتیک، طول مسیر، تعداد زانوها و انشعابات نیز باید در نظر گرفته شوند. به همین دلیل، این محاسبه بیشتر برای تعیین اولیه ابعاد کانال کاربرد دارد و در پروژههای دقیقتر باید با محاسبات کامل سیستم تهویه تکمیل شود.

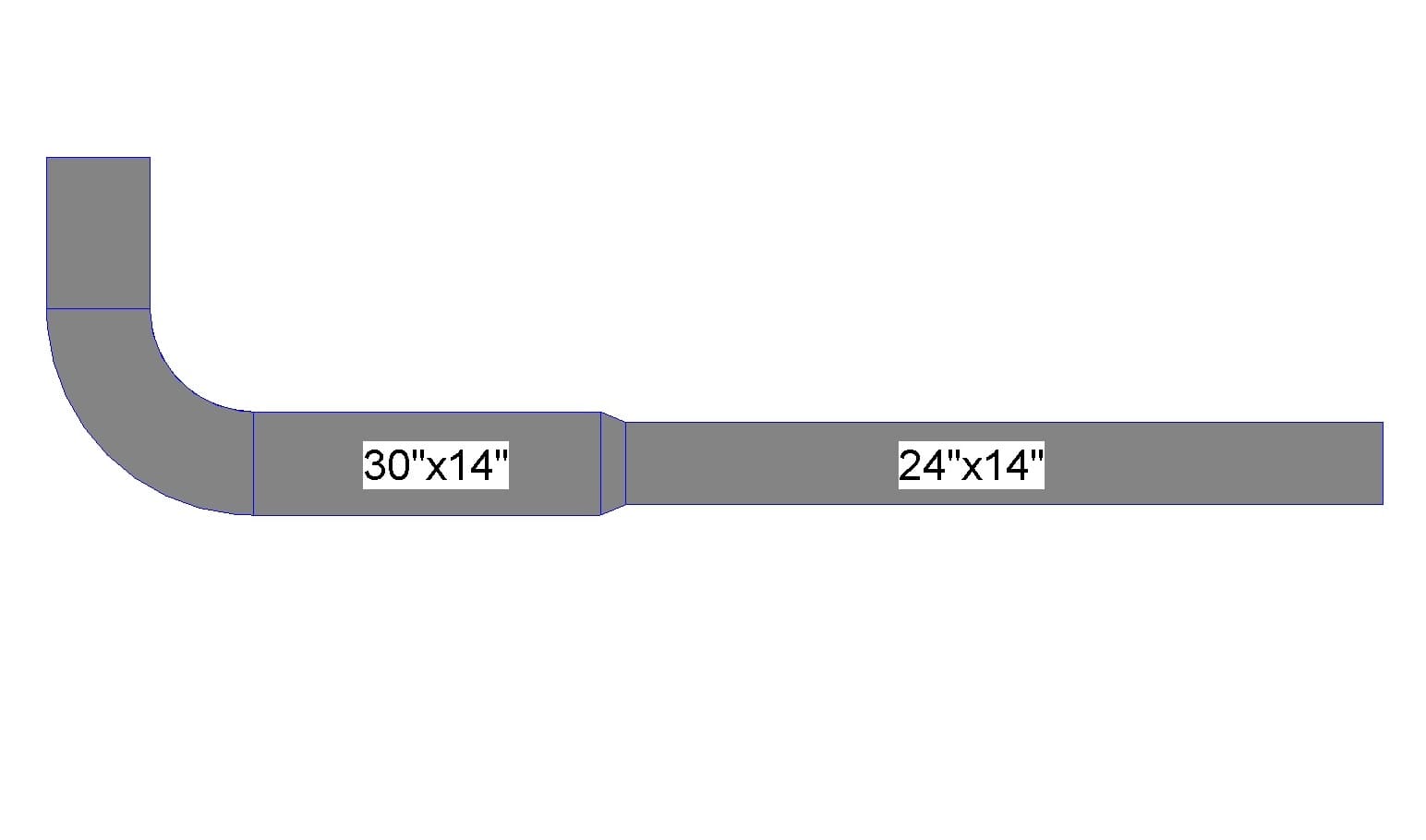

محاسبه ابعاد کانال چهارگوش
بعد از بهدست آوردن سطح مقطع، برای کانال چهارگوش میتوان از رابطه زیر استفاده کرد:
سطح مقطع = عرض × ارتفاع
عرض و ارتفاع کانال باید بهگونهای انتخاب شوند که سطح مقطع موردنیاز را تأمین کنند.
محاسبه قطر کانال گرد
در کانال گرد، سطح مقطع از رابطه سطح دایره به دست میآید:
سطح مقطع = π × قطر² ÷ 4
در پروژههای اجرایی معمولاً برای انتخاب قطر استاندارد کانال گرد از داکتولاتور یا جداول سایزینگ کانال استفاده میشود.
جدول تقریبی ابعاد کانال بر اساس CFM
| دبی هوا (CFM) | سطح مقطع موردنیاز | قطر تقریبی کانال گرد | نمونه ابعاد کانال چهارگوش |
|---|---|---|---|
| 300 | 0.30 ft² | حدود 7.5 اینچ | حدود 8×6 اینچ |
| 500 | 0.50 ft² | حدود 9.5 اینچ | حدود 10×7 اینچ |
| 800 | 0.80 ft² | حدود 12 اینچ | حدود 12×10 اینچ |
| 1000 | 1.00 ft² | حدود 13.5 اینچ | حدود 12×12 اینچ |
| 1500 | 1.50 ft² | حدود 16.5 اینچ | حدود 18×12 اینچ |
| 2000 | 2.00 ft² | حدود 19 اینچ | حدود 20×14 اینچ |
| 2500 | 2.50 ft² | حدود 21.5 اینچ | حدود 20×18 اینچ |
| 3000 | 3.00 ft² | حدود 23.5 اینچ | حدود 24×18 اینچ |
نکته: این مقادیر تقریبی هستند و صرفاً بر اساس دبی و سرعت هوای حدود 1000 FPM محاسبه شدهاند. برای انتخاب نهایی ابعاد کانال باید عواملی مانند سرعت مجاز هوا، افت فشار، فشار استاتیک، طول مسیر و نوع کانال نیز بررسی شوند.

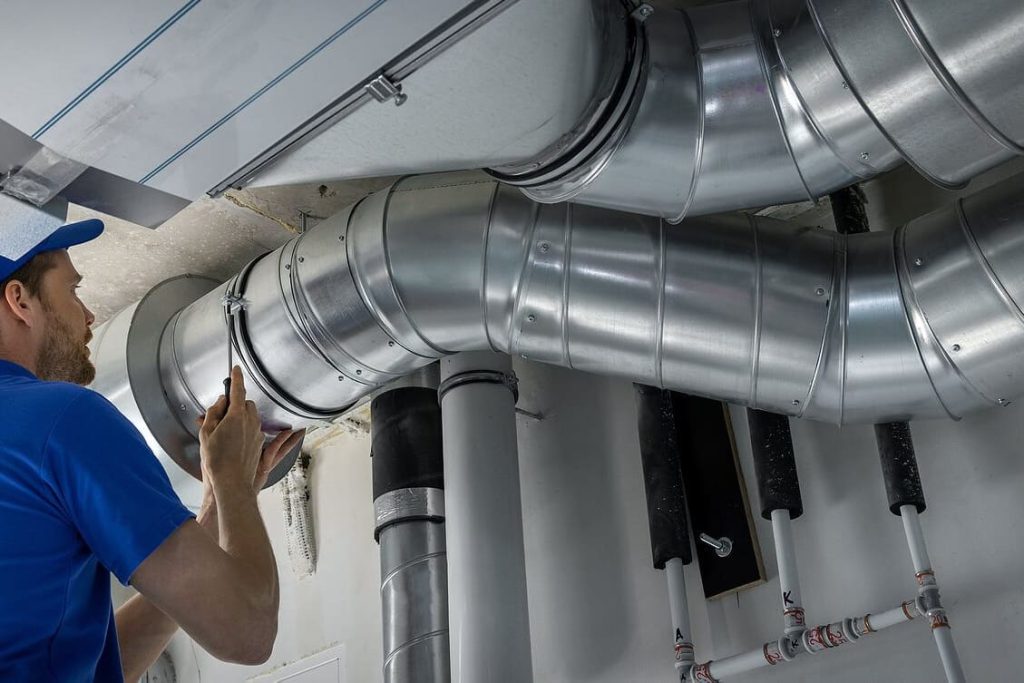

روشهای مختلف محاسبه ابعاد کانال هوا
برای تعیین ابعاد مناسب کانال هوا، روشهای مختلفی وجود دارد که انتخاب هرکدام به نوع ساختمان، ظرفیت سیستم تهویه، طول مسیر کانالکشی و میزان دقت موردنیاز بستگی دارد. در پروژههای کوچک ممکن است از روشهای سادهتر استفاده شود، اما در ساختمانهای بزرگ و سیستمهای پیچیده معمولاً روشهای مهندسی و نرمافزارهای تخصصی کاربرد دارند.
روش Manual D
Manual D یکی از روشهای شناختهشده برای طراحی و سایزینگ کانالهای هوا در سیستمهای تهویه مطبوع است. در این روش، عواملی مانند دبی هوای موردنیاز، افت فشار، طول کانال، اتصالات، زانوها و ظرفیت فن مورد بررسی قرار میگیرند.
اطلاعات مربوط به بار سرمایشی و گرمایشی ساختمان نیز معمولاً از محاسباتی مانند Manual J به دست میآید و سپس برای طراحی شبکه کانال مورد استفاده قرار میگیرد. استفاده صحیح از این روش میتواند به توزیع متعادل هوا و کاهش اتلاف انرژی کمک کند.
روش محاسبه دستی ابعاد کانال
در روش دستی، ابعاد کانال بر اساس دبی هوا و سرعت مجاز جریان محاسبه میشود. برای این کار ابتدا مقدار هوای موردنیاز هر فضا مشخص شده و سپس با توجه به سرعت مناسب، سطح مقطع کانال تعیین میشود.
این روش بیشتر برای سیستمهای ساده و پروژههای کوچک کاربرد دارد. با این حال، در مسیرهای طولانی یا شبکههایی که دارای انشعابات و اتصالات متعدد هستند، باید افت فشار نیز بهدقت محاسبه شود.
محاسبه ابعاد کانال با داکتولاتور
داکتولاتور (Ductulator) یکی از ابزارهای کاربردی برای تعیین سریع سایز کانال است. با استفاده از این ابزار میتوان با وارد کردن اطلاعاتی مانند دبی هوا، سرعت جریان یا میزان افت اصطکاک، ابعاد مناسب کانال را مشخص کرد.
داکتولاتور در قالب ابزارهای دستی، جداول محاسباتی و نرمافزارهای دیجیتال در دسترس است و توسط مهندسان و تکنسینهای HVAC برای طراحی کانالهای گرد و مستطیلی استفاده میشود.
روش Equal Friction یا اصطکاک یکنواخت
در روش Equal Friction، نرخ افت فشار ناشی از اصطکاک در هر واحد طول کانال تقریباً ثابت در نظر گرفته میشود. سپس ابعاد بخشهای مختلف کانال بر اساس مقدار هوایی که از آنها عبور میکند تعیین میشود.
این روش به دلیل سادگی و سرعت محاسبات، یکی از رایجترین روشهای طراحی کانال هوا محسوب میشود و در بسیاری از ساختمانهای مسکونی، اداری و تجاری کاربرد دارد.
روش Static Regain یا بازیابی فشار استاتیکی
در روش Static Regain، با کاهش تدریجی سرعت هوا در مسیر کانال، بخشی از فشار سرعت به فشار استاتیکی تبدیل میشود. این بازیابی فشار میتواند بخشی از افت فشار ناشی از اصطکاک در کانال را جبران کند.
این روش معمولاً در سیستمهای بزرگ و کانالکشیهای طولانی به کار میرود و به توزیع متعادلتر هوا در انشعابات مختلف کمک میکند.
روش Velocity Reduction یا کاهش سرعت
در روش Velocity Reduction، سرعت جریان هوا در ابتدای کانال بیشتر در نظر گرفته شده و با حرکت هوا به سمت انشعابات انتهایی، سرعت بهتدریج کاهش مییابد.
کاهش سرعت هوا میتواند به کم شدن صدای جریان، افت فشار و مصرف انرژی کمک کند. به همین دلیل، این روش در ساختمانهایی مانند هتلها، بیمارستانها، دفاتر اداری و فضاهایی که کنترل صدا اهمیت زیادی دارد، مورد توجه قرار میگیرد.
در نهایت، انتخاب روش مناسب برای محاسبه ابعاد کانال باید بر اساس شرایط واقعی پروژه انجام شود. در سیستمهای ساده، روشهای دستی یا داکتولاتور میتوانند کافی باشند، اما برای پروژههای بزرگتر استفاده از روشهای مهندسی و نرمافزارهای تخصصی نتیجه دقیقتری ارائه میدهد.
چرا محاسبه صحیح ابعاد کانال هوا اهمیت دارد؟
محاسبه صحیح ابعاد کانال هوا نقش مهمی در عملکرد مناسب سیستم تهویه مطبوع (HVAC) دارد. انتخاب سایز استاندارد کانال باعث توزیع مناسب هوا، کاهش افت فشار، کنترل مصرف انرژی و افزایش راندمان سیستم میشود.
اگر ابعاد کانال بیش از حد کوچک باشد، سرعت هوا و مقاومت مسیر افزایش پیدا میکند و در نتیجه ممکن است صدای جریان هوا، افت فشار و مصرف انرژی بیشتر شود. از طرف دیگر، بزرگ بودن بیش از حد کانال نیز میتواند هزینه اجرا و فضای موردنیاز برای کانالکشی را افزایش دهد.
سایزینگ صحیح کانال همچنین کمک میکند هوای موردنیاز بهصورت یکنواخت به بخشهای مختلف ساختمان برسد و از ایجاد نقاط بیش از حد گرم یا سرد جلوگیری شود. در نتیجه، تجهیزات سیستم تهویه مانند فن و هواساز نیز تحت فشار اضافی قرار نمیگیرند.
بهطور کلی، محاسبه دقیق ابعاد کانال میتواند به کاهش مصرف انرژی، افزایش آسایش محیط، کاهش استهلاک تجهیزات و بهبود عملکرد سیستم HVAC کمک کند. به همین دلیل، عواملی مانند CFM، سرعت مجاز هوا، افت فشار و فشار استاتیک باید هنگام تعیین سایز کانال بهدرستی بررسی شوند.
سخن پایانی
محاسبه صحیح ابعاد کانال هوا یکی از مهمترین مراحل در طراحی و اجرای سیستمهای تهویه مطبوع است. انتخاب سایز مناسب کانال باید با توجه به عواملی مانند CFM، سرعت مجاز هوا، افت فشار، فشار استاتیک، طول مسیر و نوع کانال انجام شود.
برای سایزینگ کانال میتوان از روشهایی مانند Manual D، Equal Friction، Static Regain، Velocity Reduction و داکتولاتور استفاده کرد. انتخاب روش مناسب به نوع ساختمان، ظرفیت سیستم و پیچیدگی شبکه کانالکشی بستگی دارد. هرچه محاسبات دقیقتر انجام شوند، توزیع هوا یکنواختتر، مصرف انرژی کمتر و عملکرد سیستم HVAC بهینهتر خواهد بود.
اگر برای پروژه خود به طراحی، محاسبه ابعاد و اجرای اصولی کانال نیاز دارید، میتوانید کانالسازی صنعتی مجموعه خود را به تهویه نو بسپارید. تمامی مراحل از انتخاب نوع و سایز کانال تا طراحی، ساخت و اجرای کانالکشی توسط تیم متخصص انجام میشود.
سوالات متداول
برای محاسبه اولیه ابعاد کانال، دبی هوا (CFM) بر سرعت مجاز جریان هوا (FPM) تقسیم میشود تا سطح مقطع موردنیاز به دست آید. سپس بر اساس نوع کانال، عرض و ارتفاع یا قطر مناسب انتخاب میشود.
CFM میزان هوای موردنیاز برای عبور از کانال در هر دقیقه را نشان میدهد. هرچه CFM بیشتر باشد، معمولاً به کانالی با سطح مقطع بزرگتر نیاز است.
کوچک بودن کانال میتواند باعث افزایش سرعت هوا، افت فشار، ایجاد صدا و افزایش مصرف انرژی سیستم تهویه شود.
خیر. CFM یکی از پارامترهای اصلی است، اما برای انتخاب دقیق سایز کانال باید سرعت هوا، افت فشار، فشار استاتیک، طول مسیر و تعداد زانوها و انشعابات نیز بررسی شوند.
داکتولاتور ابزاری برای تعیین سریع سایز کانال بر اساس دبی هوا، سرعت جریان و افت اصطکاک است و در طراحی کانالهای گرد و چهارگوش کاربرد دارد.
از روشهای رایج میتوان به Equal Friction، Static Regain، Velocity Reduction و Manual D اشاره کرد که هرکدام بسته به نوع و ابعاد پروژه کاربرد متفاوتی دارند.
