ضخامت ورق کانال هوا چقدر باید باشد؟ (راهنما + جدول انواع کانال)

در طراحی یک سیستم تهویه هوا، یک اشتباه کوچک می‌تواند تفاوت بین یک سیستم کم‌صدا، بادوام و کم‌مصرف با یک سیستم پرسر و صدا، پرنشتی و پرهزینه را رقم بزند. آن اشتباه اغلب انتخاب اشتباه ضخامت ورق کانال است.

بسیاری از پیمانکاران و حتی مهندسان برای صرفه‌جویی کوتاه‌مدت، ورق نازک‌تری انتخاب می‌کنند و بعد با مشکلات ارتعاش، صدا، نشتی هوا و تعمیرات مکرر روبه‌رو می‌شوند. در مقابل، انتخاب ورق خیلی ضخیم هم هزینه پروژه را افزایش داده و در مقابل مزایای قابل توجهی ارائه نمی‌دهد.

ضخامت ورق کانال هوا یکی از مهم‌ترین تصمیمات در کیفیت نهایی سیستم تهویه است. در این مقاله به صورت کامل و کاربردی بررسی می‌کنیم که ضخامت استاندارد ورق کانال هوا برای انواع کانال چقدر باید باشد و چگونه بهترین انتخاب را داشته باشیم.

دلایل اهمیت انتخاب ضخامت مناسب ورق کانال تهویه هوا

انتخاب ضخامت مناسب ورق در طراحی کانال‌ هوا، یکی از عوامل کلیدی برای دستیابی به عملکرد بهینه، استحکام ساختاری و کاهش مشکلات عملیاتی است. ضخامت ناکافی ورق‌ها باعث می‌شود وقتی سرعت جریان هوا بالا است، کانال‌ها دچار ارتعاش و لرزش شوند که این امر نه تنها صدای نامناسب و آزاردهنده ایجاد می‌کند، بلکه به مرور زمان به نشتی هوا، کاهش راندمان سیستم و آسیب‌دیدگی زودرس کانال‌ها منجر می‌شود.

با انتخاب ضخامت مناسب ورق کانال هوا و استفاده از تقویت‌کننده‌های استاندارد (رخ‌ها)، استحکام کانال به طور قابل توجهی افزایش می‌یابد. این رویکرد منجر به جلوگیری از لرزش، کاهش نشتی هوا، افزایش عمر مفید کانال و کاهش هزینه‌های تعمیرات و نگهداری می‌شود.

در نتیجه، تعیین دقیق ضخامت ورق نه تنها به عملکرد بهتر و صدای کمتر سیستم کمک می‌کند، بلکه از نظر اقتصادی نیز انتخاب هوشمندانه‌ای است.

ضخامت ورق کانال هوا بر اساس چه عواملی تعیین می‌شود؟

ضخامت ورق کانال‌های تهویه هوا بر اساس چندین عامل مهم و فنی تعیین می‌شود تا کانال‌ها بتوانند عملکرد ایمن، کم‌صدا و بادوام داشته باشند. مهم‌ترین عوامل عبارتند از:

ابعاد کانال: کانال‌های با ابعاد بزرگ‌تر (عرض و ارتفاع بیشتر) به ورق ضخیم‌تری نیاز دارند، زیرا سطح بیشتری در معرض فشار هوا قرار می‌گیرد و احتمال ارتعاش و تغییر شکل در آن‌ها بالاتر است. برای اطلاعات بیشتر پیشنهاد می کنیم مقاله روش های محاسبه ابعاد کانال هوا را مطالعه کنید.

فشار و سرعت هوا: هرچه فشار استاتیک و سرعت جریان هوا بیشتر باشد، ضخامت ورق باید افزایش یابد تا از لرزش، ایجاد صدا و نویز کانال جلوگیری شود.

نوع کاربری (مسکونی، تجاری، صنعتی): در سیستم‌های مسکونی معمولا از ورق‌های نازک‌تر استفاده می‌شود، در حالی که در کاربری‌های تجاری و به‌ویژه صنعتی به دلیل ساعات کار طولانی، فشار بالاتر و شرایط سخت‌تر، ضخامت بیشتری برای کانال تهویه در نظر گرفته می‌شود.

استانداردهای طراحی: ضخامت ورق باید مطابق با استانداردهای معتبر مانند SMACNA، ASHRAE یا استانداردهای ملی مربوطه انتخاب شود تا الزامات استحکام، ایمنی و عملکرد سیستم رعایت گردد.

جنس ورق (Material):

علاوه بر موارد فوق، عواملی مانند طول کانال، تعداد خم‌ها و محل نصب (داخل سقف کاذب، فضای باز یا روف‌تاپ) نیز می‌توانند بر انتخاب نهایی ضخامت ورق تأثیرگذار باشند. انتخاب صحیح این ضخامت، تعادلی منطقی بین استحکام، وزن، هزینه و عملکرد بهینه ایجاد می‌کند.

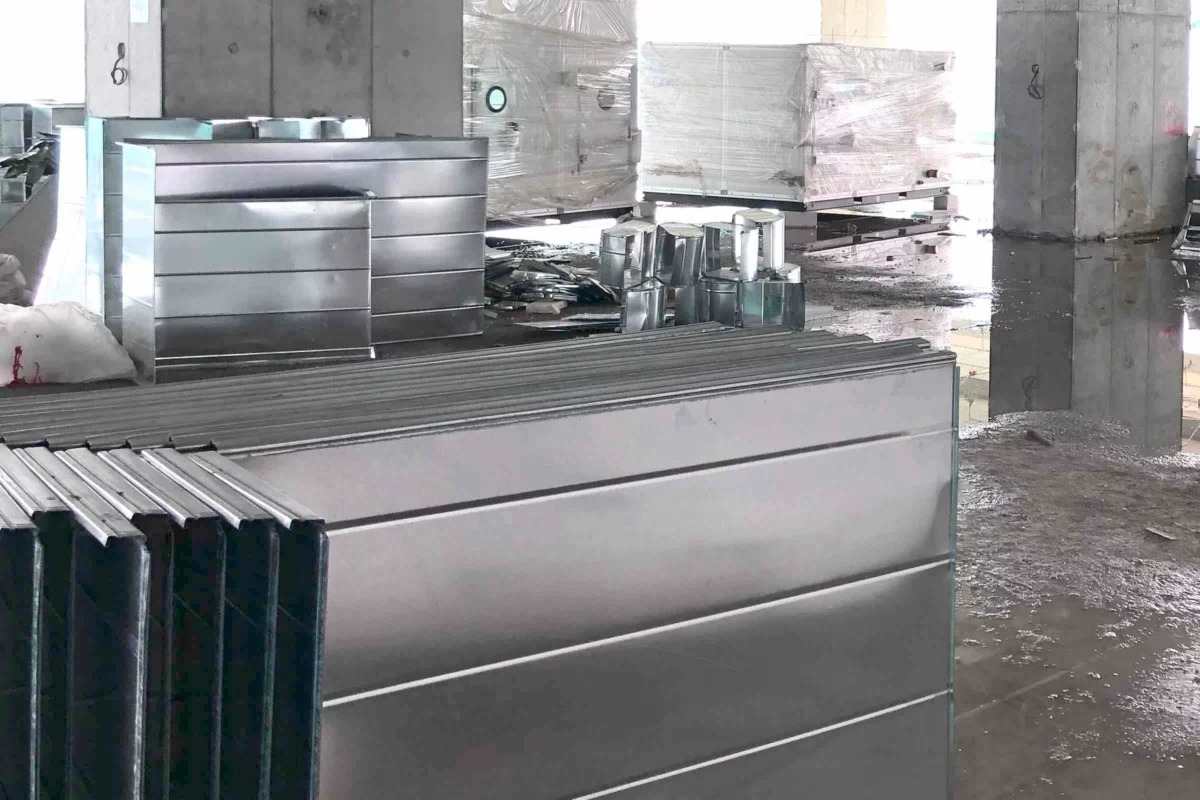

ضخامت استاندارد ورق برای انواع کانال هوا

انتخاب ضخامت مناسب ورق، یکی از مهم‌ترین مراحل طراحی و ساخت کانال‌های تهویه هوا است. ضخامت‌ها بر اساس استانداردهای SMACNA و شرایط پروژه (ابعاد کانال، کلاس فشار و کاربری) تعیین می‌شوند. در ادامه، ضخامت استاندارد هر نوع کانال به صورت جدول آورده شده است (مقادیر تقریبی برای فشار پایین تا متوسط تا ۲ اینچ آب):

کانال گالوانیزه

کانال گالوانیزه به دلیل تعادل مناسب قیمت و عملکرد، رایج‌ترین نوع کانال هوا است.

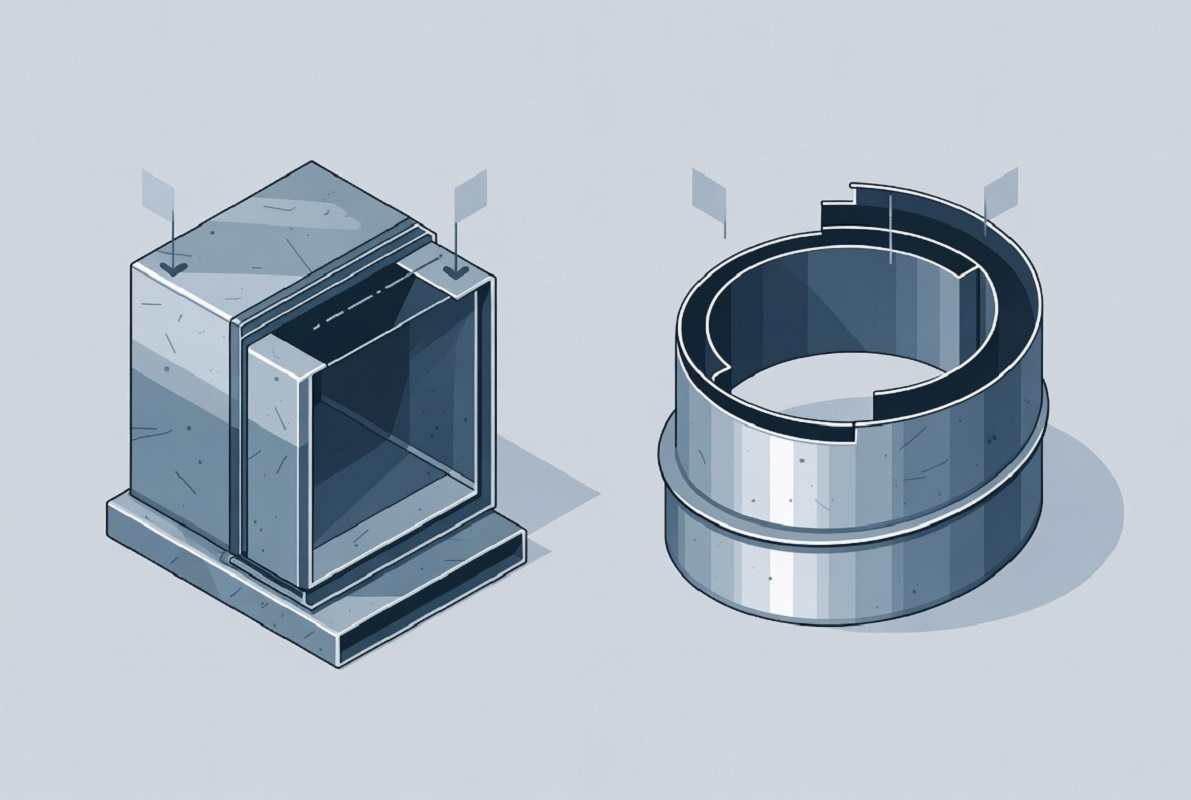

کانال اسپیرال (Spiral Duct)

کانال اسپیرال به دلیل شکل گرد و استحکام ساختاری، معمولا با ضخامت کمتر نسبت به کانال چهارگوش ساخته می‌شود. درز مارپیچی آن عملکرد بهتری در فشارهای بالاتر فراهم می‌کند.

کانال چهارگوش (Rectangular Duct)

کانال چهارگوش به دلیل سطح صاف بزرگ‌تر، بیشتر در معرض ارتعاش است و معمولا به ضخامت بیشتری نسبت به نوع گرد نیاز دارد.

کانال استیل ضدزنگ (Stainless Steel)

مناسب برای محیط‌های خورنده، آشپزخانه‌های صنعتی، بیمارستان‌ها و صنایع غذایی. به دلیل استحکام بالاتر، اغلب امکان استفاده از ضخامت کمی کمتر نسبت به گالوانیزه وجود دارد.

کانال آلومینیوم (Aluminum Duct)

سبک، مقاوم به رطوبت و اکسیداسیون است و برای استخرها، محیط‌های مرطوب و پروژه‌هایی که وزن سازه اهمیت دارد، مناسب است. به دلیل مقاومت کششی کمتر، معمولاً ضخامت بیشتری نسبت به گالوانیزه انتخاب می‌شود.

نکات مهم کلی:

• در کلاس فشار بالاتر (۴ اینچ آب و بیشتر)، ضخامت ورق باید افزایش یابد یا از رخ‌های قوی‌تر و فاصله کمتر استفاده شود.
• مقادیر فوق برای شرایط استاندارد هستند. در هر پروژه خاص، محاسبات دقیق توسط مهندس طراح انجام می‌شود.
• ورق گالوانیزه همچنان پرکاربردترین گزینه در ایران است، اما انتخاب جنس نهایی باید متناسب با شرایط محیطی (رطوبت، مواد شیمیایی، دما و غیره) صورت گیرد.

اگر ضخامت ورق کمتر یا بیشتر از حد استاندارد باشد …

انتخاب ضخامت نامناسب ورق یکی از اشتباهات رایج در طراحی و ساخت کانال‌های تهویه است که می‌تواند عواقب فنی، صوتی، اقتصادی و ایمنی جدی به همراه داشته باشد.

مشکلات انتخاب ورق با ضخامت کمتر از حد استاندارد (ورق نازک‌تر)

این حالت شایع‌ترین مشکل است و پیامدهای زیر را به دنبال دارد:

• ارتعاش و لرزش شدید کانال: به‌ویژه در سرعت‌های بالای هوا، باعث ایجاد صدای نامطلوب (Drum Effect) و انتقال ارتعاش به سازه ساختمان می‌شود.
• افزایش نشتی هوا: درزها و اتصالات ضعیف‌تر شده و راندمان سیستم به طور قابل توجهی کاهش می‌یابد.
• تغییر شکل و فرو رفتگی: کانال در اثر فشار هوا یا وزن خود تغییر فرم می‌دهد.
• کاهش عمر مفید کانال: خوردگی، آسیب مکانیکی و خستگی زودرس مواد.
• افزایش هزینه‌های تعمیر و نگهداری: نیاز به تعمیرات مکرر، تعویض بخش‌هایی از کانال و حتی توقف سیستم.
• کاهش ایمنی: در موارد شدید ممکن است باعث جدا شدن کانال یا ایجاد خطر برای افراد شود.

مشکلات انتخاب ضخامت ورق بیشتر از حد استاندارد (ورق ضخیم‌تر)

هرچند این حالت کمتر مشکل‌ساز است، اما معایب زیر را دارد:

• افزایش وزن قابل توجه کانال: بار مرده بیشتری بر سازه ساختمان وارد می‌کند و نیاز به ساپورت‌های قوی‌تر دارد.
• افزایش هزینه مواد اولیه: ورق ضخیم‌تر گران‌تر است و هزینه پروژه را بالا می‌برد.
• مشکلات نصب و اجرا: حمل، جابجایی و نصب کانال‌های سنگین‌تر دشوارتر و زمان‌برتر می‌شود.
• هزینه اضافی بدون فایده متناسب: در بسیاری موارد افزایش ضخامت فراتر از نیاز، توجیه اقتصادی ندارد.

بهترین رویکرد، رعایت دقیق جداول استاندارد (SMACNA یا معادل‌های ملی) با در نظر گرفتن ابعاد کانال، کلاس فشار، جنس ورق و نوع کاربری است. این انتخاب نه تنها عملکرد بهینه سیستم را تضمین می‌کند، بلکه تعادل مناسبی بین هزینه اولیه، عمر مفید و هزینه‌های عملیاتی ایجاد می‌نماید.

سخن پایانی: چگونه ضخامت مناسب ورق کانال هوا را انتخاب کنیم؟

در پایان برای انتخاب ضخامت مناسب ورق کانال هوا، ابتدا باید عوامل اصلی مؤثر را شناسایی کنید:

مهم‌ترین این عوامل شامل ابعاد کانال (بزرگ‌ترین بعد مقطع)، کلاس فشار و سرعت مجاز هوا در کانال ، نوع کاربری (مسکونی، تجاری یا صنعتی) و جنس ورق (گالوانیزه، آلومینیوم یا استیل) است.

هرچه ابعاد کانال بزرگ‌تر و فشار هوا بیشتر باشد، ضخامت ورق باید بیشتر شود تا از ارتعاش، تغییر شکل و نشتی هوا جلوگیری گردد.

استانداردهای معتبر مانند استاندارد SMACNA کانال هوا جداول مشخصی را برای این منظور ارائه می‌دهند که مبنای اصلی انتخاب قرار می‌گیرند. همچنین شرایط محیطی مانند رطوبت، دما و وجود مواد خورنده بر انتخاب جنس و ضخامت نهایی تأثیرگذار است.

در عمل، پس از تعیین ابعاد و فشار سیستم توسط مهندس طراح، با مراجعه به جداول استاندارد، ضخامت پایه انتخاب می‌شود. سپس با در نظر گرفتن نیاز به تقویت‌کننده (رخ) و فاصله آن‌ها، ضخامت نهایی تأیید می‌گردد.

هدف، دستیابی به تعادل مناسب بین استحکام، وزن، هزینه و عملکرد بلندمدت است. انتخاب ورق نازک‌تر از حد استاندارد باعث مشکلات صوتی، کاهش راندمان و هزینه‌های تعمیراتی می‌شود، در حالی که ورق ضخیم‌تر از نیاز، وزن و هزینه غیرضروری را افزایش می‌دهد.

بهترین روش، مشورت با متخصص و انجام محاسبات دقیق پروژه‌ای است تا سیستم تهویه‌ای ایمن، کم‌صدا و اقتصادی داشته باشید.
