شوتینگ زباله

شوتینگ شوتینگ زباله

شوتینگ زباله چیست ؟ شوتینگ زباله چه کاربردی دارد ؟  چرا باید از شوتینگ زباله استفاده کنیم ؟ شوت زباله در چه ساختمان هایی قابل اجرا هست ؟ در چه مرحله ای از ساختمان شوتینگ زباله نصب میشه؟   هزینه نصب شوت زباله ؟

شوتینگ زباله ؟ شوتینگ زباله

 درجوامع  امروزه سیستم شوتینگ زباله یکی از ملزومات آپارتمان نشینی است . در نظر داشته باشین به طور مثال در یک ساختمان ۱۵ طبقه هر واحد حد اقل روزی یک بار باید برای خارج کردن زباله اون رو تا بیرون ساختمان حمل کنه ، که هم باید از آسانسور استفاده کنه هم امکان داره که شیرابه زباله تو مسیر بریزه   . این کار باعث کثیفی ساختمان و استهلاک بالای آسانسور میشه ، حالا حساب کنید ۱۵ طبقه و هرطبقه بالای دو واحد  داره که تو روز حد اقل یک بار این کار رو انجام میده که بعد از مدتی مشکل ساز میشه . حالا راه حل این مشکل چیه ؟

سیستم شوتینگ زباله چیست ؟

به طور کلی شوتینگ زباله  مکانیزم انتقال زباله از طبقات بالا به محل جمع آوری آن در پایین ساختمان هست .

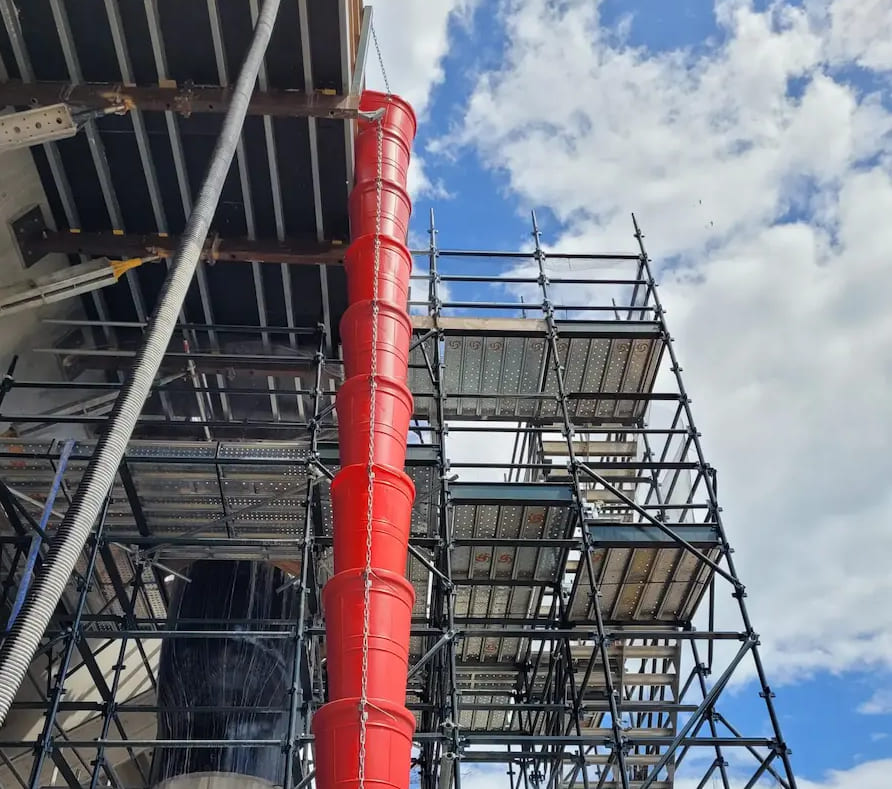

محل نصب شوتینگ

شوتینگ را میتوان در لابی مشترک ، بالکن، راه پله و آشپزخانه نصب کرد.

images شوتینگ زباله
hm pg 1 شوتینگ زباله
IMG 0631x p6kjjhstpp8s7na1j29jl3k3s1qnxjv1o6uvepam0a شوتینگ زباله

ویژگی های سیستم شوتینگ زباله :

  1. دفع زباله در هر زمان و چند بار در روز
  2. عدم نیاز به جمع آوری و انباشته کردن زباله در منزل
  3. تامین آسایش
  4. کاهش بار ترافیکی آسانسور
  5. ذخیره نیروی انسانی
  6. کاهش مصرف برق
  7. تمیز ماندن فضای ساختمان

اجزاء تشکیل دهنده

  1. کانال اصلی (بدنه)
  2. دریچه شوت زباله
  3. سرعتگیر
  4. سیستم شستشو
  5. کانال ونت
  6. کلاهک مکانیکی
  7. ساپورت
  8. عیق صوتی
شوتینگ زباله تهویه نو 464x1024 شوتینگ زباله
۱

کانال شوتینگ

            کانال شوتینگ برای هدایت زباله یا ملحفه به طبقه پایین دست و به صورت گرد ساخته میشود.



انواع ورق های مورد استفاده عبارتند از:

  • استنلس استیل ۳۰۴ مات و براق ۰٫۷ – ۱٫۰ mm
  • استنلس استیل ۳۱۶ (ضد حساسیت) ۰٫۷ – ۱٫۰ mm
  • گالوانیزه ۱٫۰ mm

قطر کانال شوتینگ بین ۵۰ تا ۶۰ سانتیمتر انتخاب میشود.

اتصال کانال ها به یکدیگر باید به صورت پوش فیت باشد تا در طول مسیر هیچ نوع برآمدگی یا لبه تیز وجود نداشته باشد.

کانال شوتینگ 1 شوتینگ زباله
۲

دریچه شوتینگ

            دریچه شوتینگ برای دسترسی به کانال انتقال و جلوگیری از انتشار بوی نامطبوع به طبقات و همچنین جلوگیری از خطر سقوط افراد مورد استفاده قرار میگیرد.

دریچه ها از ورق استنلس استیل و به صورت دوجداره با عایق صوتی میباشند.

تمامی اجزای دریچه اعم از اتصالات و لولا باید از جنس استیل باشند.

دریچه ها از نوع بالا بازشو ۴۵ درجه میباشند.

دریچه شوتینگ شوتینگ زباله
۳

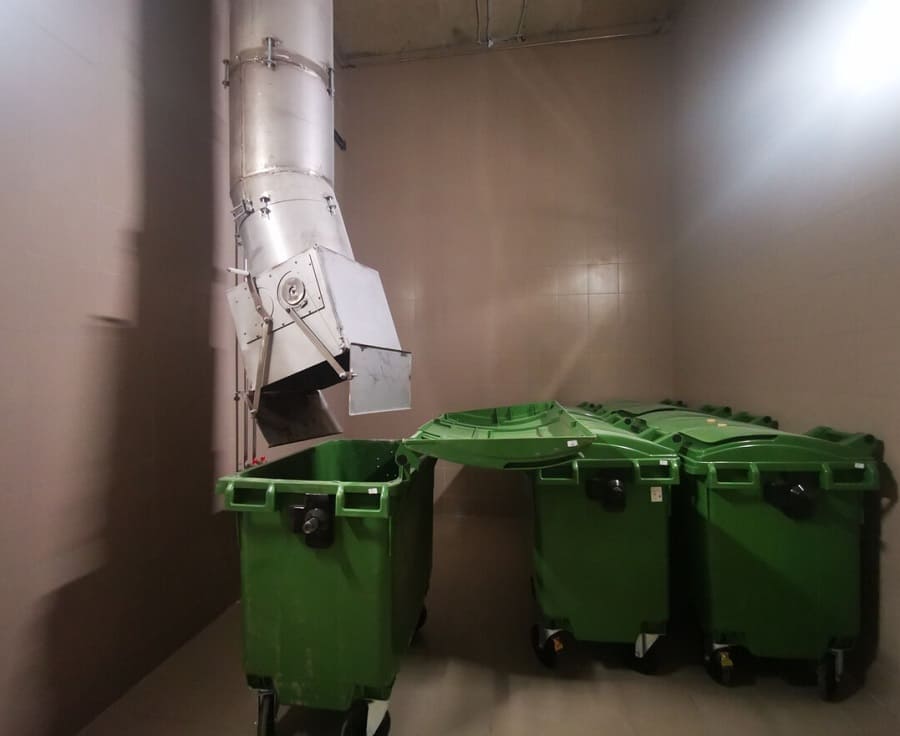

سرعتگیر

            برای کاهش سرعت زباله در انتهای کانال شوتینگ نصب میشود. این کاهش سرعت باعث میشود تا کیسه های زباله بر اثر برخورد با مخزن دچار پارگی نشوند.

            جنس سرعتگیر از ورق استنلس استیل با ضخامت ۱٫۵ – ۲٫۵ mm بسته به ارتفاع برج انتخاب میشود.

سرعت گیر شوتینگ شوتینگ زباله
۴

سیستم شستشو

            برای شستشوی بدنه کانال اصلی و سرعتگیر بکار می رود. شستشوی مستمر شوتینگ اهمیت به سزایی در جلوگیری از انتشار بوی نامطبوع و بیماری های تنفسی خواهد داشت.

سیستم شست و شوی شوتینگ شوتینگ زباله
۵

کانال ونت

            برای انتقال بوی نا مطبوع اتاقک زباله به بیرون از ساختمان نصب میشود.

placeholder شوتینگ زباله
۶

عایق صوتی

            برای کاهش صدای برخورد زباله به کانال اصلی و سرعتگیر از عایق صوتی از نوع EPDM استفاده میشود.

elastomeric insulation شوتینگ زباله
