پل حرارتی چیست ؟ انواع، نحوه محاسبه و حذف پل حرارتی در ساختمان

پل حرارتی (Thermal bridge) نقطه‌ای در ساختمان است که نسبت به سایر بخش‌ها، ضریب انتقال حرارت بالاتری دارد و به همین دلیل موجب نفوذ گرما یا سرما از داخل ساختمان به بیرون یا برعکس می‌شود. پل های حرارتی در ساختمان مانند شکاف‌هایی عمل می‌کنند که گرما یا سرما را از جایی به جای دیگر منتقل می‌کنند و اغلب باعث ایجاد مشکلاتی مانند اتلاف انرژی می‌شوند بنابراین باید به فکر حذف آن‌ها باشیم.

پل حرارتی در ساختمان چیست ؟

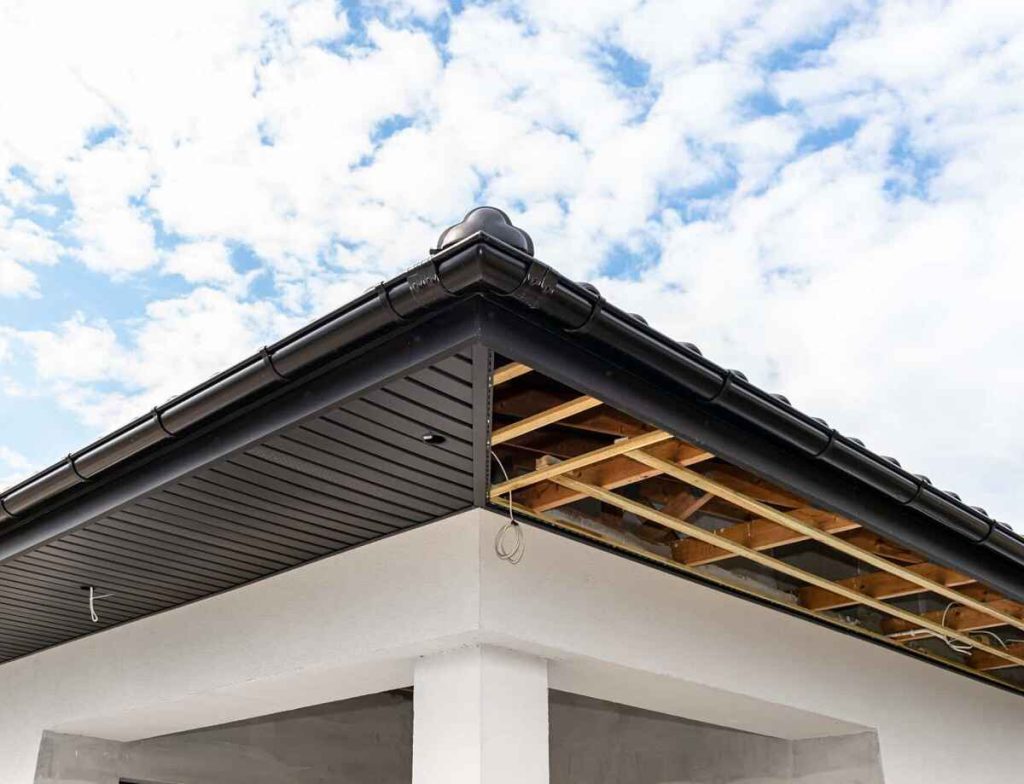

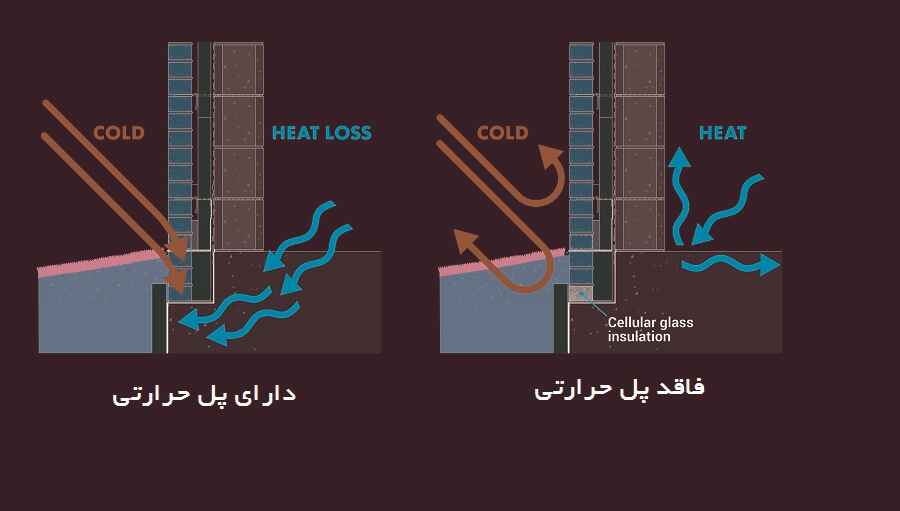

وقتی جداره یا دیواری به درستی عایق‌بندی نشده باشد، ارتباط حرارتی بین محیطی که دما در آن کنترل می‌شود (مانند فضای داخلی ساختمان) و محیط بیرونی (فضای خارج از ساختمان) ممکن است برقرار گردد. این ارتباط می‌تواند منجر به نفوذ گرما یا سرما از داخل ساختمان به بیرون و بالعکس شود. به این پدیده پل حرارتی گفته می‌شود.

پل حرارتی به ناحیه‌ای از ساختار یک ساختمان اطلاق می‌شود که در آن انتقال حرارت بیشتر از سایر نواحی است. این نواحی معمولاً در مکان‌هایی مانند اتصال دیوار به سقف، پنجره‌ها، درزها یا حتی لوله‌ها در دیوارها دیده می‌شوند. در این نقاط، انتقال حرارت به دلیل وجود مواد با هدایت حرارتی بالا یا نقایص در طراحی و ساخت، افزایش می‌یابد. این پدیده می‌تواند منجر به اتلاف انرژی، کاهش راحتی دمایی در فضاهای داخلی، و حتی مشکلاتی مانند رطوبت و کپک گردد.

پل حرارتی زمانی به وجود می‌آید که مواد به طور مناسب عایق‌بندی نشده باشند، به طوری که حرارت از ناحیه‌ای با کمترین ضریب مقاومت حرارتی به ناحیه‌ای با مقاومت بالاتر انتقال یابد. این پدیده معمولاً در محل اتصالات ساختمانی، قسمت‌های فلزی یا جاهایی که عایق‌کاری به درستی انجام نشده است، مشاهده می‌شود. همچنین، پل‌های حرارتی در بخش‌هایی که کیفیت مواد عایق پایین است یا عایق به درستی نصب نشده، به وجود می‌آیند و می‌توانند به مشکلات جدی‌تری در مصرف انرژی و آسایش ساکنین منجر شوند.

وجود پل حرارتی در ساختمان چه مشکلاتی ایجاد می‌کند؟

وجود پل‌های حرارتی در ساختمان‌ها می‌تواند مشکلات متعددی ایجاد کند که تأثیرات منفی بر عملکرد ساختمان و راحتی ساکنان دارد. برخی از این مشکلات عبارتند از:

اتلاف انرژی و افزایش هزینه‌ها: پل‌های حرارتی باعث انتقال گرما یا سرما از داخل به بیرون و بالعکس می‌شوند، که موجب افزایش مصرف انرژی می‌گردد. این اتلاف انرژی به ویژه در فصول سرد یا گرم، منجر به افزایش هزینه‌های گرمایش یا سرمایش می‌شود.

کاهش راحتی دمایی: در مناطقی که پل‌های حرارتی وجود دارند، ممکن است دمای فضا ناپایدار شود و احساس سردی یا گرمای زیاد ایجاد کند. این تغییرات دمایی می‌تواند موجب ناراحتی ساکنان و کاهش راحتی آنها شود.

رطوبت و کپک: پل‌های حرارتی ممکن است موجب تجمع رطوبت در دیوارها و سقف‌ها شوند. در این مناطق، شرایط مناسب برای رشد کپک و قارچ‌ها فراهم می‌آید که می‌تواند به سلامت ساکنان آسیب برساند و همچنین باعث تخریب ساختمان شود.

افت کیفیت عایق‌بندی: پل‌های حرارتی به معنای نقص در عایق‌بندی ساختمان هستند. این نواحی به طور مؤثری نمی‌توانند از ورود یا خروج حرارت جلوگیری کنند، که نتیجه آن کاهش کارایی سیستم‌های تهویه و عایق‌بندی است.

آسیب به سازه‌ها: به دلیل انتقال حرارت در نواحی پل‌های حرارتی، مواد ساختمانی ممکن است دچار تغییرات ساختاری و حتی ترک خوردگی شوند. این مشکل به مرور زمان می‌تواند موجب آسیب‌های جدی به سازه‌های ساختمان گردد.

نحوه تشخیص پل حرارتی

پل‌های حرارتی معمولا از طریق بررسی نقاطی که در آن‌ها تغییرات دمایی غیرمعمول یا نقاط سردتر نسبت به سایر بخش‌ها وجود دارد، شناسایی می‌شوند. این نقاط را می‌توان با استفاده از دوربین‌های حرارتی (ترموگرافی) که توزیع دما در سطح ساختمان را نشان می‌دهند، شناسایی کرد.

انواع پل حرارتی

انواع پل حرارتی در ساختمان عبارتند از:

پل حرارتی ساختاری (Structural thermal bridge)

این نوع پل حرارتی به بخش‌های اصلی ساختمان مانند دیوارها، سقف‌ها و فونداسیون‌ها مربوط می‌شود. انتقال حرارت در این نواحی به دلیل استفاده از مواد با هدایت حرارتی بالا و یا طراحی نامناسب افزایش می‌یابد.

پل حرارتی در اتصالات (Connection thermal bridge)

این پل‌های حرارتی در محل اتصال اجزای مختلف ساختمان به وجود می‌آیند، مانند اتصال دیوار به سقف یا دیوار به کف. این نواحی اغلب به دلیل اختلاف در جنس و ویژگی‌های مواد، انتقال حرارت بیشتری دارند.

پل حرارتی در پنجره‌ها و درها

اتصالات بین پنجره‌ها یا درها و دیوارهای ساختمان به دلیل وجود فلزات یا مواد با هدایت حرارتی بالا می‌توانند به پل‌های حرارتی تبدیل شوند. این اتصالات معمولاً باعث انتقال گرما یا سرما از داخل به خارج ساختمان می‌شوند.

پل حرارتی در لوله‌ها و تجهیزات

در مناطقی که لوله‌ها یا تجهیزات با محیط داخلی ساختمان تماس دارند، ممکن است انتقال حرارت افزایش یابد. این نواحی می‌توانند به عنوان پل حرارتی عمل کنند و موجب اتلاف انرژی شوند.

پل حرارتی در نماهای ساختمان (Facade thermal bridge)

در نواحی که نماهای بیرونی ساختمان به بخش‌های داخلی متصل هستند، مثل محل اتصال دیوارها به پنجره‌ها، پل‌های حرارتی به وجود می‌آید. این نواحی می‌توانند باعث انتقال گرما یا سرما و کاهش کارایی عایق‌بندی شوند.

پل حرارتی در شکاف‌ها و درزها

شکاف‌ها و درزهایی که به طور مناسب عایق‌بندی نشده‌اند، می‌توانند نقاطی برای انتقال حرارت باشند. این نقاط معمولاً باعث اتلاف انرژی و ورود یا خروج گرما از ساختمان می‌شوند.

بالکن‌های بتونی

بالکن‌هایی که به صورت بتونی ساخته شده و ادامه کف طبقه به بیرون از ساختمان هستند، به دلیل تماس مستقیم با فضای بیرونی، از معروف‌ترین پل‌های حرارتی در ساختمان‌ها هستند. این مناطق به دلیل سطح وسیع بتونی، انتقال حرارت قابل توجهی ایجاد می‌کنند.

اعضای فولادی در سوله‌ها و سازه‌های تجاری

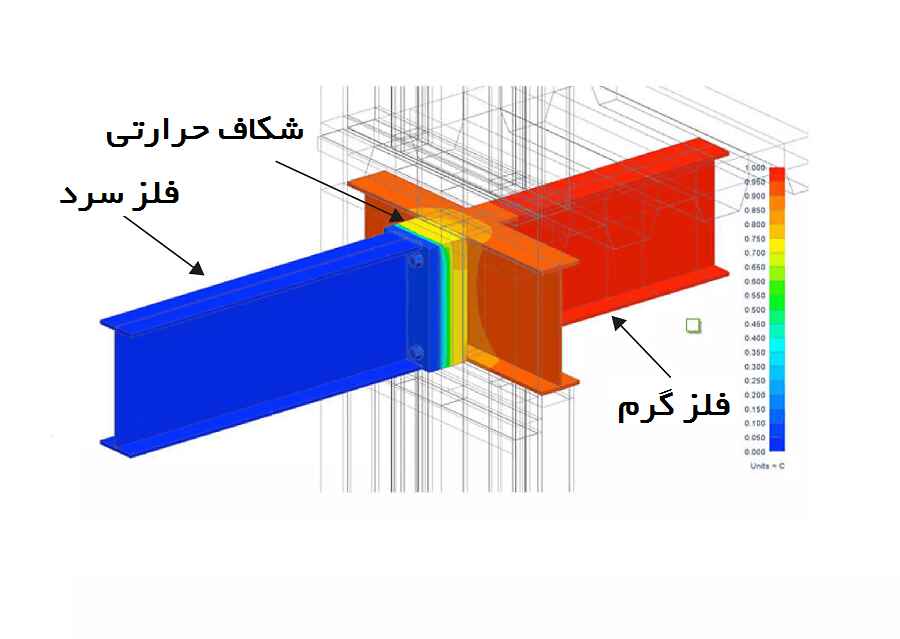

در سازه‌های تجاری و سوله‌ها، اعضای فولادی که مستقیماً با فضای داخلی در تماس هستند می‌توانند به عنوان پل حرارتی عمل کنند. این اعضا به دلیل هدایت حرارتی بالای فولاد، باعث انتقال گرما یا سرما به داخل یا بیرون ساختمان می‌شوند.

پل‌های حرارتی هندسی (Geometric thermal bridges)

محل‌هایی که صفحات عمود بر هم در ساختمان متصل می‌شوند، مانند گوشه‌های اتاق‌ها، می‌توانند پل‌های حرارتی ایجاد کنند. این نقاط معمولاً به دلیل تداخل هندسی بین سطوح مختلف، انتقال حرارت بیشتری دارند.

اتصالات فلزی بین شیشه‌ها و دیواره‌های دو جداره

اتصالات فلزی که شیشه‌ها را به دیواره‌های دو جداره متصل می‌کنند، می‌توانند به عنوان پل حرارتی عمل کنند. این اتصالات به دلیل ویژگی‌های هدایت حرارتی فلزات، موجب انتقال حرارت از داخل ساختمان به بیرون یا برعکس می‌شوند.

نحوه محاسبه پل های حرارتی

محاسبه پل‌های حرارتی نیازمند بررسی دقیق نقاطی است که انتقال حرارت در آنها بیشتر از سایر نواحی است. برای محاسبه پل‌های حرارتی در ساختمان، معمولاً از روش‌های زیر استفاده می‌شود:

محاسبه ضریب انتقال حرارت (U-value) برای نواحی مختلف:

برای هر بخش از ساختمان که ممکن است به عنوان پل حرارتی عمل کند، ضریب انتقال حرارت یا U-value محاسبه می‌شود. این ضریب نشان‌دهنده میزان انتقال حرارت از طریق یک ماده یا ساختار خاص است. برای محاسبه U-value، باید هدایت حرارتی مواد مختلف در آن بخش‌ها، ضخامت و ویژگی‌های ساختاری آنها را در نظر گرفت.

استفاده از Factor of Linear Thermal Transmittance (ψ):

برای محاسبه پل‌های حرارتی در اتصالات مختلف مانند دیوارها، پنجره‌ها یا بالکن‌ها، از عامل ψ (عامل انتقال حرارت خطی) استفاده می‌شود. این عامل میزان انتقال حرارت از طریق نواحی خاص (مانند گوشه‌ها، اتصالات پنجره به دیوار و …) را به ازای واحد طول نشان می‌دهد. ψ از طریق آزمایش‌های تجربی یا محاسبات دقیق به دست می‌آید.

محاسبات شبیه‌سازی انرژی ساختمان (Energy simulation):

برای بررسی دقیق‌تر تأثیر پل‌های حرارتی بر مصرف انرژی، می‌توان از نرم‌افزارهای شبیه‌سازی انرژی مانند EnergyPlus یا TRNSYS استفاده کرد. این نرم‌افزارها قادرند رفتار حرارتی یک ساختمان را شبیه‌سازی کرده و اثرات پل‌های حرارتی بر روی اتلاف انرژی را محاسبه کنند.

مدل‌سازی حرارتی با استفاده از روش‌های عددی (Numerical methods):

یکی از روش‌های پیشرفته برای محاسبه پل‌های حرارتی، استفاده از مدل‌های عددی مانند مدل‌های تفاضل محدود (Finite Difference) یا مدل‌های المان محدود (Finite Element) است. این روش‌ها با تقسیم ساختار به بخش‌های کوچک و محاسبه جریان حرارت در هر بخش، امکان تحلیل دقیق‌تر انتقال حرارت از طریق پل‌های حرارتی را فراهم می‌کنند.

آزمایش‌های تجربی:

در برخی موارد، آزمایش‌های مستقیم بر روی ساختمان‌ها یا نمونه‌های ساخته‌شده برای اندازه‌گیری دقیق جریان حرارت از طریق پل‌های حرارتی انجام می‌شود. این آزمایش‌ها معمولاً به‌وسیله تجهیزات حرارتی مانند ترمومترهای حرارتی و فلومترها انجام می‌شوند.

محاسبه پل‌های حرارتی ترکیبی از محاسبات ریاضی و مدل‌سازی دقیق است که نیاز به در نظر گرفتن ویژگی‌های مواد، هندسه ساختار، شرایط محیطی و نوع طراحی دارد. این محاسبات برای بهبود عایق‌بندی و کاهش اتلاف انرژی در ساختمان‌ها بسیار مهم است.

حذف پل حرارتی در ساختمان

پل‌های حرارتی در اکثر ساختمان‌ها وجود دارند و از بین بردن کامل آنها به دلیل پیچیدگی‌های طراحی و ساخت، کار دشواری است. میزان اتلاف حرارت از طریق پل‌های حرارتی معمولاً نسبت به اتلاف حرارت از طریق سطوح داخلی ساختمان و سیستم تهویه، قابل توجه نیست. در ساختمان‌های عایق نشده، تنها حدود 5% از کل اتلاف حرارت از طریق پل‌های حرارتی صورت می‌گیرد، در حالی که در ساختمان‌های عایق‌شده، این مقدار ممکن است به 30% برسد.

برای کاهش اتلاف انرژی در ساختمان‌های مسکونی، بهترین روش، عایق‌کاری مؤثر کف هر طبقه است. عایق‌کاری در نواحی اطراف پل‌های حرارتی می‌تواند تأثیراتی داشته باشد، اما این اقدام نمی‌تواند به طور کامل از اتلاف حرارت جلوگیری کند، زیرا حرارت همچنان از طریق این نواحی به محیط بیرون منتقل می‌شود. به همین دلیل، بهترین راه‌حل برای کاهش اثرات پل‌های حرارتی، حذف یا کاهش آنها از طریق تغییرات ساختاری در سازه یا نصب لایه‌های عایق در اتصالات و مقاطع با ضریب انتقال حرارت بالا است.

سخن پایانی

در نهایت، پل‌های حرارتی یکی از مهم‌ترین عوامل مؤثر در اتلاف انرژی و کاهش بهره‌وری در ساختمان‌ها هستند. شناخت و مدیریت این پدیده می‌تواند تأثیر چشمگیری در بهبود کارایی انرژی و راحتی ساکنان داشته باشد. برای کاهش اثرات پل‌های حرارتی، به کارگیری روش‌های مناسب عایق‌بندی و طراحی دقیق ضروری است.

در این راستا، استفاده از سیستم‌های تهویه مطبوع صنعتی با کارایی بالا و مناسب برای هر فضا می‌تواند کمک زیادی در کاهش بار حرارتی ساختمان‌ها نماید. این سیستم‌ها نه تنها به بهبود کیفیت هوای داخل کمک می‌کنند، بلکه با کنترل دقیق دما و رطوبت، تأثیر پل‌های حرارتی را کاهش داده و مصرف انرژی را بهینه می‌سازند. به همین دلیل، توجه به مدیریت پل‌های حرارتی و استفاده از فناوری‌های مدرن در طراحی و ساخت ساختمان‌ها، گامی مؤثر در راستای ایجاد محیط‌های کارآمدتر و پایدارتر خواهد بود.
