اچویایسی (HVAC) به معنای «گرمایش، تهویه و تهویهمطبوع» می باشد که می تواند بصورت طبیعی (تهویه طبیعی در معماری پایدار) و یا با استفاده از دستگاه های مدرن در ساختمان ایجاد شود. شرکت تهویه نو آستیاک، علاوه بر ارائه راه حل های تهویه مطبوع، خدمات متنوعی نظیر کانال سازی صنعتی، کانال هواساز و ساخت انواع کانال انتقال هوا ملزومات سیستم تهویه مطبوع را به مشتریان خود ارائه می دهد.
بیشتر بخوانید : بررسی انواع سیستم های تهویه مطبوع هوا

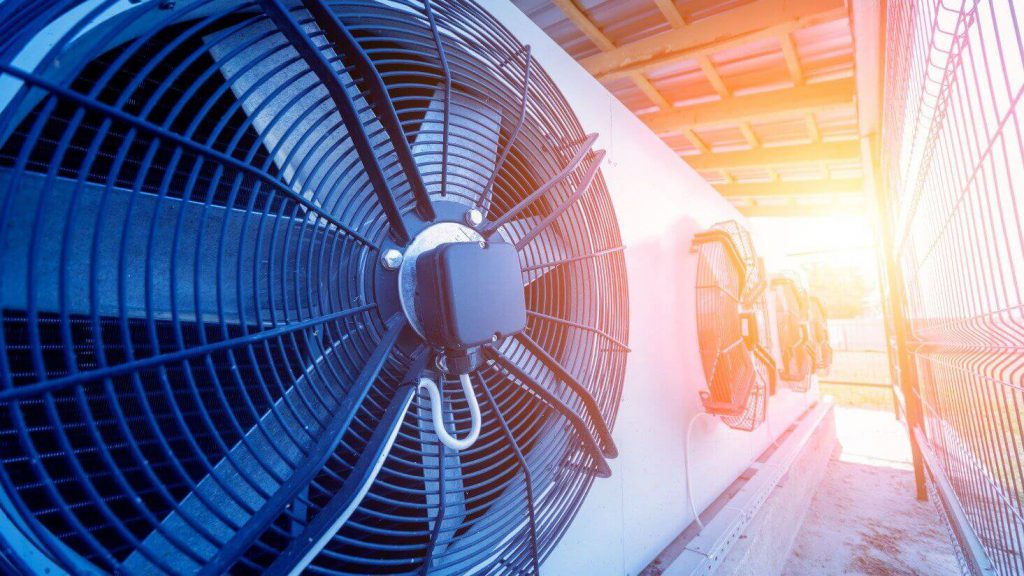

سیستم HVAC چیست؟
Heating, Ventilation, and Air Conditioning
HVAC مخفف عبارت Heating, Ventilation, and Air Conditioning است. این سیستمها به مجموعهای از تجهیزات گفته میشود که برای تهویه هوا بین داخل و خارج ساختمانها و همچنین گرمایش و سرمایش در محیطهای مسکونی و تجاری به کار میروند. سیستمهای HVAC در زمستان محیط را گرم و در تابستان خنک نگه میدارند. علاوه بر این، این سیستمها هوا را فیلتر و پاکسازی میکنند تا هوایی سالم و مطبوع در محیط داخل ساختمان فراهم شود.
HVAC چگونه کار می کند؟
سیستم HVAC (گرمایش، تهویه و تهویه مطبوع) برای تنظیم دما، رطوبت و کیفیت هوا در فضاهای داخلی استفاده میشود.
- گرمایش (Heating) : هوای گرم را از دستگاههایی مثل بویلر یا بخاری به اتاقها میفرستد.
- تهویه (Ventilation) : هوای تازه را وارد کرده و هوای آلوده را خارج میکند.
- سرمایش (Air Conditioning) : هوا را خنک کرده و رطوبت را کاهش میدهد.
همه این فرآیندها به کمک ترموستات کنترل میشوند تا دمای محیط را بر اساس تنظیمات حفظ کنند و کیفیت هوای داخلی را بهبود دهند.
اصول سیستمهای HVAC
اصول سیستمهای HVAC شامل چهار بخش اصلی است که هر کدام نقشی اساسی در کارکرد و عملکرد بهینه این سیستمها ایفا میکنند. این اصول عبارتند از:
1. کنترل دما (Temperature Control)
یکی از اهداف اصلی سیستمهای HVAC کنترل دما در محیطهای داخلی است. این سیستمها از طریق گرمایش در فصول سرد و سرمایش در فصول گرم، دمای محیط را در سطح مطلوب نگه میدارند. این کنترل توسط اجزایی نظیر بخاری، بویلر، کولر و پمپ حرارتی انجام میشود.
2. کنترل رطوبت (Humidity Control)
رطوبت نقش مهمی در راحتی و سلامتی دارد. سیستمهای HVAC با تنظیم و کنترل رطوبت هوا، محیط را در سطح مناسبی از رطوبت نگه میدارند. در مناطق مرطوب، سیستم تهویه مطبوع رطوبت هوا را کاهش میدهد و در مناطقی با هوای خشک، از دستگاههای مرطوبکننده برای افزایش رطوبت استفاده میشود.
3. تهویه و جریان هوا (Ventilation and Airflow)
تهویه و جابجایی مناسب هوا به منظور بهبود کیفیت هوا و جلوگیری از تجمع آلایندهها بسیار حیاتی است. تهویه با ورود هوای تازه به داخل و خروج هوای کهنه و آلوده انجام میشود. در این فرآیند، از طریق مجاری هوا و فنها، هوا به داخل ساختمان کشیده شده و هوای آلوده خارج میشود. این جریان مناسب هوا، همچنین به کاهش انتشار بوها و آلایندهها کمک میکند.
4. تصفیه و کیفیت هوا (Air Filtration and Quality)
سیستمهای HVAC به کمک فیلترها و دستگاههای تصفیه، ذرات معلق، گرد و غبار، آلایندهها و میکروبهای موجود در هوا را جذب میکنند. این امر به حفظ کیفیت هوا کمک کرده و سلامتی ساکنان را تضمین میکند. برخی سیستمها از فیلترهای پیشرفته مانند فیلتر HEPA برای تصفیه بهتر و مؤثرتر هوا استفاده میکنند.
کاربرد تهویه چیست ؟
| کاربرد تهویه | توضیحات |
|---|---|
| بهبود کیفیت هوا | حذف گردوغبار، آلودگیها و تأمین هوای تازه در محیطهای مسکونی و کاری. |
| کنترل بو | کاهش و حذف بوهای نامطبوع از محیط. |
| کاهش رطوبت اضافی | جلوگیری از رشد کپک و قارچ در محیطهای مرطوب. |
| افزایش بهرهوری محیطی | ایجاد شرایط هوایی مناسب برای آسایش و افزایش تمرکز افراد. |
| تهویه محیطهای عمومی | تأمین هوای تازه در مکانهایی مانند دفاتر، فروشگاهها و مدارس. |
| خروج هوای آلوده | جابجایی هوای آلوده و تأمین هوای پاک از طریق سیستمهای ساده مانند فنها. |
اهمیت تهویه در فضاهای مسکونی و صنعتی
تهویه در فضاهای مسکونی و صنعتی به دلیل تأثیر مستقیم آن بر کیفیت هوا و سلامت افراد بسیار اهمیت دارد. در فضاهای مسکونی، تهویه مناسب باعث میشود هوای تازه بهطور مداوم وارد محیط شود و آلایندهها، رطوبت اضافی و بوهای نامطبوع حذف شوند. در فضاهای صنعتی، تهویه به کاهش گازها و ذرات مضر، کنترل دما و رطوبت و حفظ شرایط ایمنی کمک میکند.
عدم وجود تهویه مناسب میتواند باعث بروز مشکلات تنفسی، افزایش رطوبت و حتی آسیب به سازهها شود، بنابراین تهویه مطلوب نقش حیاتی در حفظ سلامت و ایمنی فضاها ایفا میکند.
مزایا و معایب تهویه چیست ؟
تهویه مطبوع در محیطهای مسکونی و صنعتی دارای مزایا و معایب متعددی است. از مزایای اصلی آن میتوان به بهبود کیفیت هوا اشاره کرد، زیرا این سیستمها میتوانند آلودگیها، گرد و غبار و ذرات معلق را فیلتر کرده و رطوبت هوا را کنترل کنند، که به سلامت و راحتی افراد کمک میکند. در محیطهای صنعتی، تهویه مطبوع باعث کاهش استرس حرارتی شده و محیطی راحتتر برای کارکنان فراهم میآورد که منجر به افزایش بهرهوری میشود.
مزایای تهویه
| مزایا | توضیحات |
|---|---|
| بهبود کیفیت هوا | حذف ذرات معلق، گرد و غبار، گازهای مضر و آلودگیهای شیمیایی از محیط. |
| تنظیم دما | حفظ دمای مطلوب در فصول مختلف سال. |
| کاهش رطوبت اضافی | جلوگیری از رشد قارچ و کپک و بهبود سلامت محیط. |
| افزایش راحتی و بهرهوری | ایجاد محیطی مطلوبتر برای کار، زندگی یا تولید در صنایع مختلف. |
| کنترل بوهای نامطبوع | حذف بوهای ناشی از فعالیتهای صنعتی، آشپزی یا دیگر منابع. |
| صرفهجویی در انرژی با تهویه مناسب | استفاده از سیستمهای تهویه مدرن میتواند هزینههای انرژی را کاهش دهد. |
اما از معایب این سیستمها میتوان به مصرف انرژی بالا و هزینههای مرتبط با نصب و نگهداری آنها اشاره کرد. همچنین، عدم نگهداری مناسب میتواند باعث رشد میکروبها و کاهش کیفیت هوا شود. بنابراین، استفاده بهینه و مراقبت منظم از سیستمهای تهویه مطبوع برای حفظ عملکرد و به حداقل رساندن معایب آنها ضروری است.
معایب تهویه
| معایب | توضیحات |
|---|---|
| هزینههای اولیه بالا | نصب و خرید سیستمهای تهویه باکیفیت ممکن است گران باشد. |
| هزینه نگهداری و تعمیرات | نیاز به نگهداری و سرویس دورهای برای کارکرد بهینه سیستم. |
| مصرف انرژی | برخی سیستمها مصرف انرژی بالایی دارند و ممکن است هزینه برق را افزایش دهند. |
| آلودگی صوتی | برخی سیستمهای تهویه میتوانند صدای آزاردهندهای تولید کنند. |
| امکان انتقال آلودگی | اگر فیلترها بهموقع تعویض نشوند، ممکن است آلودگی را به محیط بازگردانند. |
| نیاز به فضای کافی برای نصب | برخی سیستمهای تهویه نیازمند فضای مناسب برای نصب هستند. |
انواع تهویه
هر نوع تهویه با توجه به نیاز محیط، روشها و تجهیزاتی متفاوت دارد که میتوانند هوا را بهصورت طبیعی یا مکانیکی جابهجا کنند.

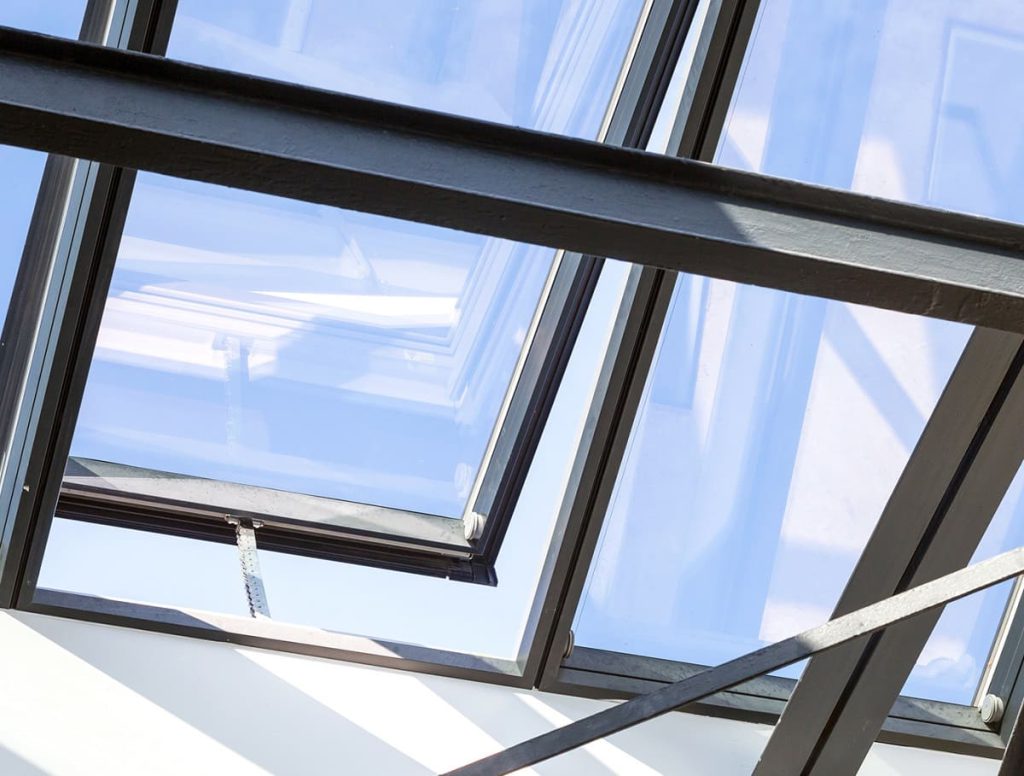

1. تهویه طبیعی (Natural Ventilation)
تهویه طبیعی با استفاده از جریان هوا از طریق درها، پنجرهها و دریچهها انجام میشود. این روش بدون نیاز به تجهیزات مکانیکی، هوای تازه را وارد محیط کرده و هوای آلوده را خارج میکند. از این نوع تهویه بیشتر در ساختمانهای مسکونی، مدارس و محیطهای کوچک استفاده میشود. طراحی مناسب مسیرهای جریان هوا مانند موقعیت مناسب پنجرهها و دریچهها برای بهرهوری بیشتر در تهویه طبیعی اهمیت دارد.
2. تهویه مکانیکی (Mechanical Ventilation)
در این نوع تهویه، از دستگاههایی مانند فنها، هواسازها و دمندهها برای تأمین جریان هوا استفاده میشود. تهویه مکانیکی امکان کنترل دقیق جریان هوا، دما و کیفیت هوا را فراهم میکند و برای محیطهای بزرگ مانند مراکز تجاری، بیمارستانها و کارخانهها مناسب است. سیستمهای مکانیکی معمولا شامل فنهای تأمین هوا (Supply Fans) و فنهای خروجی (Exhaust Fans) هستند.

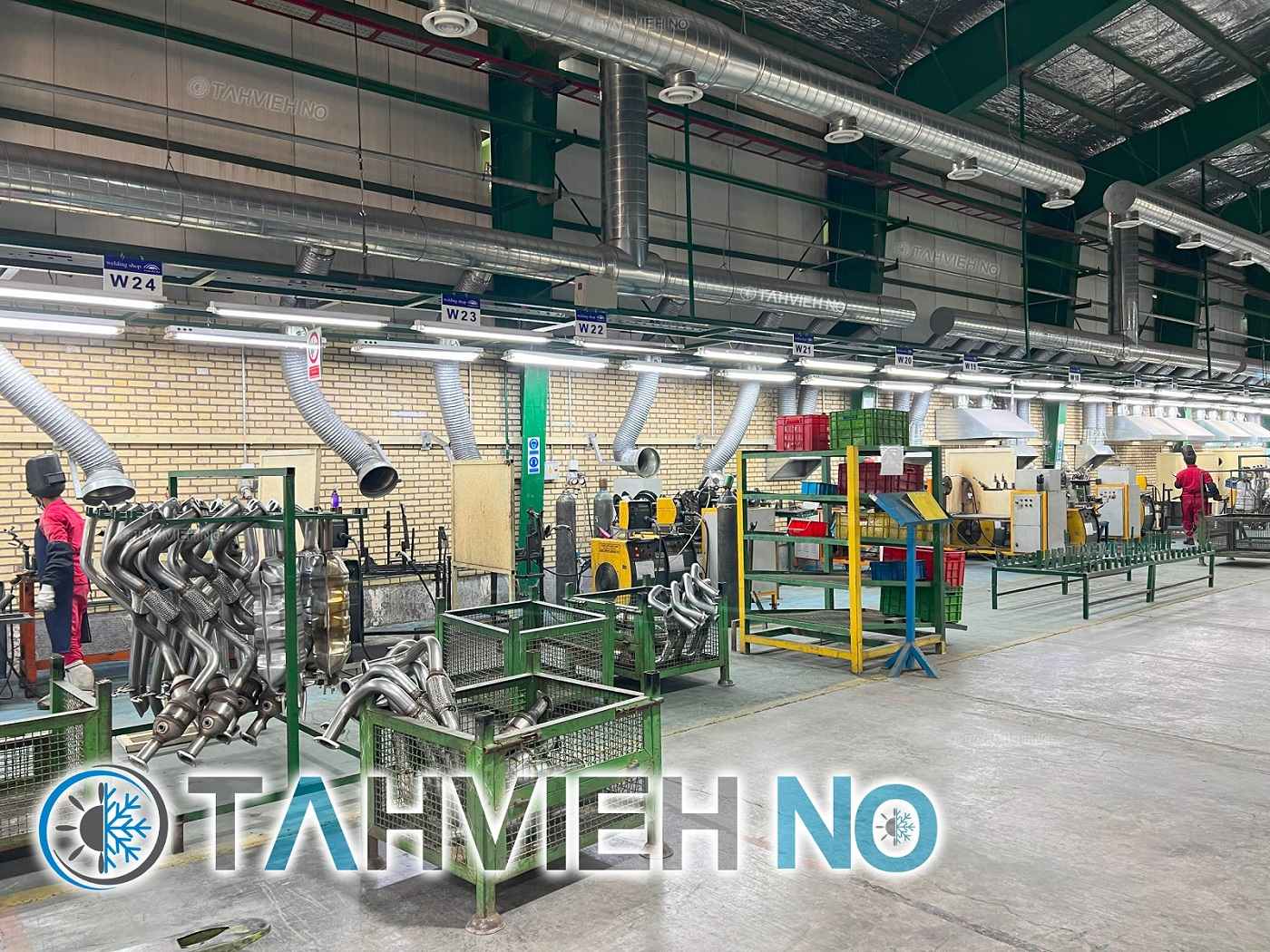

3. تهویه موضعی (Local Ventilation)
تهویه موضعی برای تأمین هوای تازه یا تخلیه هوای آلوده در یک نقطه خاص استفاده میشود. این نوع تهویه بیشتر در محیطهایی مانند آشپزخانه، کارگاهها یا خطوط تولید صنعتی کاربرد دارد. تجهیزات معمول شامل هود صنعتی، اگزاست فن و دمندههای موضعی هستند که بهطور مستقیم و از طریق کانال اگزاست، آلودگی یا بخارات مضر را از منبع خارج میکنند.
4. تهویه عمومی (General Ventilation)
تهویه عمومی کل محیط را پوشش میدهد و هدف آن جابهجایی یکنواخت هوای تازه و کاهش غلظت آلودگیها است. این نوع تهویه در ادارات، سالنهای کنفرانس، فروشگاهها و بیمارستانها استفاده میشود. دستگاههای معمول در این سیستم شامل هواسازهای مرکزی (AHU) و سیستمهای کانالکشی برای توزیع هوا هستند.
5. تهویه اجباری (Forced Ventilation)
در تهویه اجباری یا فشار هوای مثبت، جریان هوا با استفاده از تجهیزات مکانیکی تحت فشار وارد محیط میشود. این روش برای محیطهایی که نیاز به فشار مثبت یا منفی دارند، مانند اتاقهای تمیز (Clean Rooms) یا مراکز جراحی، استفاده میشود. تجهیزات اصلی شامل هواساز اتاق تمیز، فنهای فشار قوی و دمندهها هستند که جریان هوا را در جهتهای دلخواه هدایت میکنند.
6. تهویه مطبوع (Air Conditioning Ventilation)
تهویه مطبوع ترکیبی از تهویه، تنظیم دما و رطوبت و تصفیه هوا است. این سیستمها با استفاده از تجهیزات مانند هواسازها، چیلرها و کانالها، شرایط ایدهآل محیطی را فراهم میکنند. سیستمهای HVAC از این نوع تهویه برای ایجاد آسایش حرارتی در ساختمانهای مسکونی، تجاری و صنعتی استفاده میکنند.

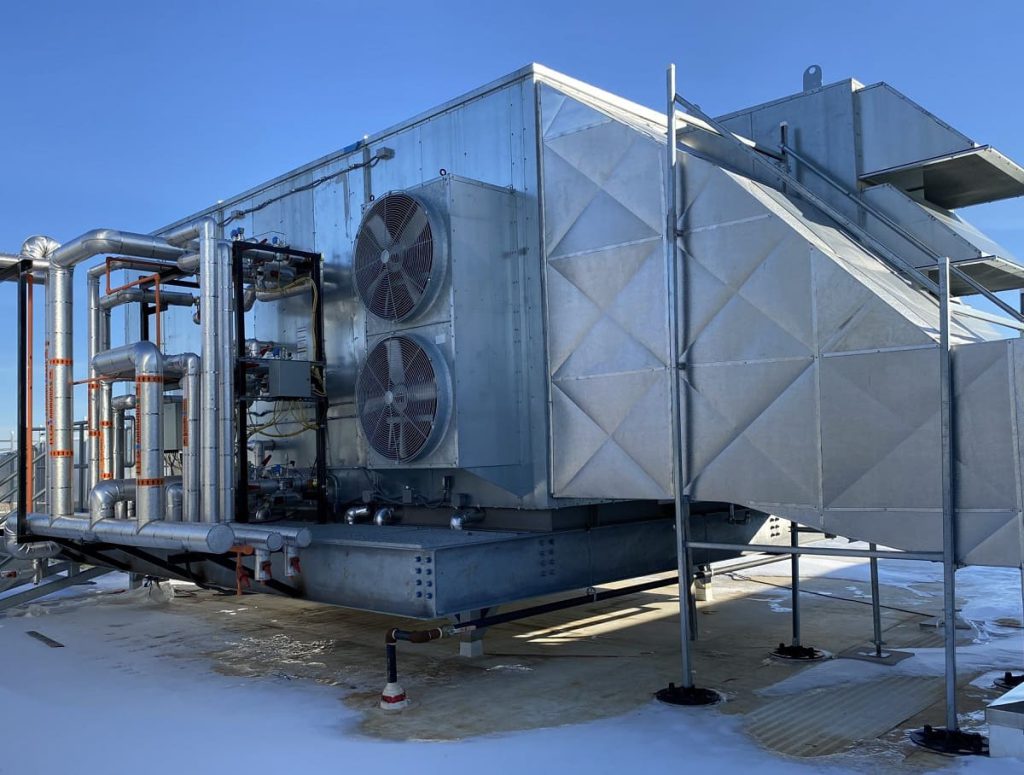

7. تهویه صنعتی (Industrial Ventilation)
تهویه صنعتی برای کنترل آلودگیهای ناشی از فرآیندهای صنعتی مانند گردوغبار، گازهای سمی یا بخارات شیمیایی طراحی شده است. این نوع تهویه شامل تجهیزاتی مانند هودهای صنعتی، فیلترهای هوای پیشرفته و سیستمهای دمنده قوی است. تهویه سوله صنعتی و تهویه سالن های صنعتی تهویه محیطهای کارخانهای و صنایع شیمیایی نمونه هایی از این نوع تهویه هستند.
انواع سیستم تهویه مطبوع صنعتی
انواع سیستمهای تهویه مطبوع صنعتی با هدف کنترل دما، رطوبت، و کیفیت هوای محیطهای بزرگ و صنعتی طراحی شدهاند. این سیستمها بسته به نیاز محیط و نوع فرآیندهای صنعتی به چند دسته مختلف تقسیم میشوند:
- چیلر (Chiller): چیلر صنعتی از سیستمهای پرکاربرد صنعتی است که از آب سرد برای خنکسازی هوا یا تجهیزات استفاده میکند. این سیستمها برای فضاهای بزرگ مانند کارخانهها و مراکز تولید ایدهآل هستند و میتوانند با سیستمهای هواساز برای توزیع هوای خنک کار کنند.
- سیستم سرمایش تبخیری (Evaporative Cooling): در این نوع سیستم، از تبخیر آب برای خنک کردن هوا استفاده میشود. سیستمهای سرمایش تبخیری بهویژه در مناطق گرم و خشک صنعتی کارایی دارند و نسبت به سیستمهای مکانیکی مصرف انرژی کمتری دارند.
- سیستم VRF (Variable Refrigerant Flow): این سیستمها به کاربر اجازه میدهند تا کنترل دقیقتری بر دمای بخشهای مختلف ساختمان داشته باشد. سیستمهای VRF با تغییر جریان مبرد میتوانند بهطور همزمان سرمایش و گرمایش ارائه دهند که آنها را برای محیطهای صنعتی پیچیده مناسب میکند.
- سیستم هواساز (AHU – Air Handling Unit): هواساز صنعتی شامل واحدهایی است که برای تهویه، سرمایش و گرمایش محیطهای صنعتی بزرگ مورد استفاده قرار میگیرند. هواسازها قابلیت کنترل رطوبت و تصفیه هوا را دارند و در محیطهایی با نیاز به کیفیت هوای بالا بهکار میروند.
- سیستم پکیج یونیت (Packaged Unit): این سیستمها تمام اجزای لازم برای تهویه مطبوع را در یک واحد یکپارچه قرار میدهند. سیستمهای پکیج یونیت بیشتر در ساختمانهای صنعتی متوسط تا بزرگ بهکار میروند و برای کاهش هزینههای نصب و نگهداری بسیار مؤثر هستند.
اجزای سیستم تهویه مطبوع
اجزای اصلی یک سیستم تهویه هوای معمولی شامل موارد زیر است:
- فن (Fan)
هسته اصلی یک سیستم تهویه معمولی است که وظیفه جابجایی هوا را بر عهده دارد. فنها ممکن است برای تأمین هوا (Supply Fan) یا تخلیه هوا (Exhaust Fan) استفاده شوند.
- کانالهای هوا (Ducts)
مسیرهایی برای انتقال هوا از فن به قسمتهای مختلف محیط. کانالهای انتقال هوا میتوانند از جنس فلز یا پلاستیک باشند و به صورت اسپیرال یا چهارگوش طراحی شوند.
- فیلتر هوا (Air Filter)
برای حذف ذرات معلق، گردوغبار و آلودگیها از جریان هوای ورودی یا خروجی بهکار میرود.
- دریچههای هوا (Air Grills or Vents)
برای ورود یا خروج هوا به محیط استفاده میشود و در دیوار، سقف یا کف نصب میشود.
- دمپر (Damper)
در کانالها نصب میشود تا جریان هوا را تنظیم یا مسدود کند.
- مکش هوا (Intake or Exhaust Port)
نقطهای که هوای تازه وارد سیستم میشود یا هوای آلوده از محیط خارج میشود.
سیستم تهویه معمولی فقط هوای تازه را تأمین و هوای آلوده را خارج میکند. اما سیستم تهویه مطبوع (HVAC) علاوه بر تهویه، وظیفه سرمایش، گرمایش و تنظیم رطوبت را نیز بر عهده دارد و اجزای پیشرفتهتری مانند کمپرسور، کندانسور و اواپراتور دارد.
در ادامه اجزای تشکیل دهنده یک سیستم کامل HVAC آورده شده است:
- کمپرسور: وظیفه فشردهسازی مبرد و تسهیل چرخه سرمایش با جذب گرما و انتقال آن به بیرون.
- اواپراتور: محلی برای تبخیر مبرد و جذب گرمای محیط، که موجب خنکسازی هوا میشود.
- کندانسور: گرمای جذبشده توسط مبرد را به محیط بیرونی منتقل میکند و معمولاً در فضای باز نصب میشود.
- هواساز (AHU): تجهیزاتی برای تنظیم دما، رطوبت، و تصفیه هوا که معمولاً در سیستمهای بزرگ صنعتی و تجاری استفاده میشود.
- فیلترهای هوا: حذف گردوغبار و آلودگیها برای بهبود کیفیت هوای ورودی به سیستم.
- فنها: ایجاد جریان هوا در سراسر ساختمان و توزیع هوای سرد یا گرم به محیط.
- پمپها: جابجایی آب یا مبرد در بخشهای مختلف سیستم، مانند چیلرها و بویلرها.
- سیستمهای کنترل و ترموستاتها: تنظیم و کنترل دما و عملکرد کلی سیستم برای حفظ شرایط محیطی مطلوب.

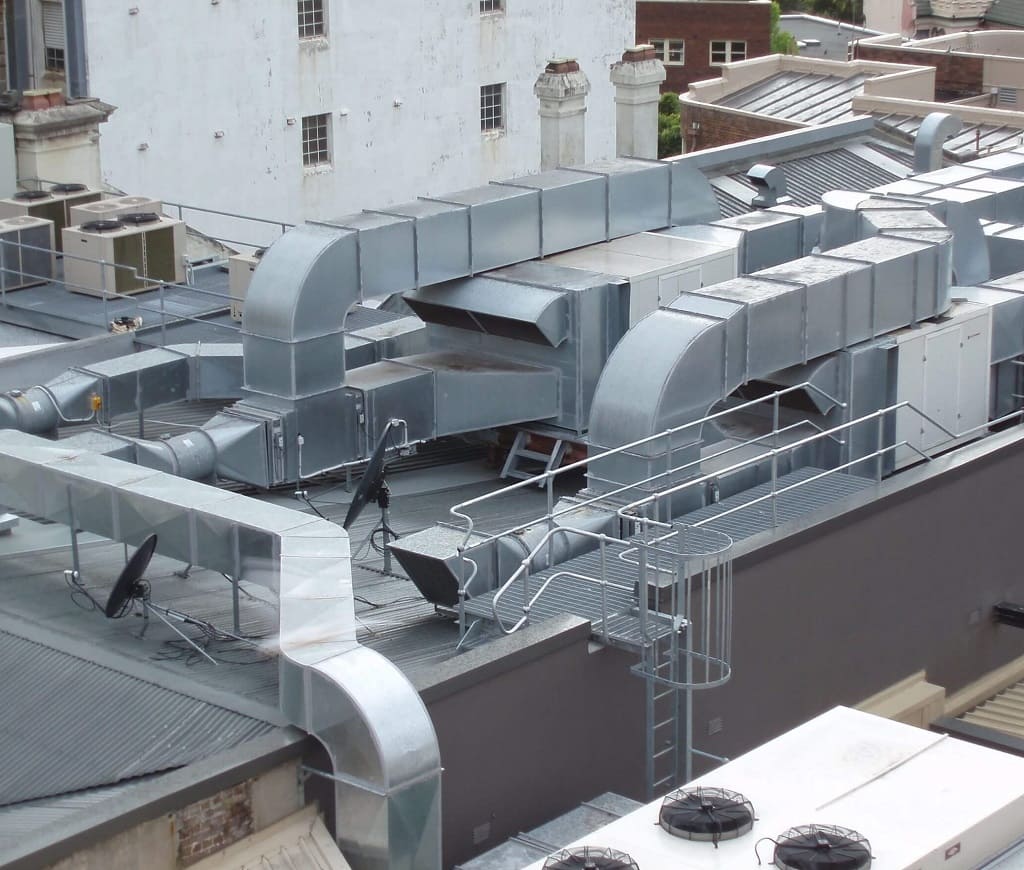

کانال تهویه چیست؟
کانال تهویه یا داکت، سازههایی هستند که برای انتقال هوا از دستگاههای تولیدکننده هوای مطبوع مانند هواساز صنعتی، اسپلیتها، فنکویلها و انواع فنهای دمنده و مکنده به نقاط مختلف در یک ساختمان یا فضای صنعتی به کار میروند. این کانالها نقش مهمی در توزیع و جابجایی هوا دارند و به بهبود کیفیت هوا، کنترل دما و حفظ آسایش محیط کمک میکنند.
کانالهای تهویه با طراحیهای مختلف و از مواد گوناگون ساخته میشوند تا بتوانند نیازهای خاص هر پروژه را برآورده کنند، و این امکان را فراهم میآورند تا هوای تمیز و با کیفیت بهطور یکنواخت در سراسر فضای مورد نظر توزیع شود.
