در این مطلب از تهویه نو با انواع مختلف ساپورت کانال هوا، کاربرد و نکات مهم انتخاب آنها آشنا میشویم. برای نصب و مهار کانال هوا از انواع آویز و نگهدارنده کانال استفاده میشود. این ساپورتها به کمک پیچ، رولبولت، انکر یا سایر اتصالات به سقف، دیوار یا سازه متصل شده و کانال هوا را در موقعیت مناسب نگه میدارند.
برخی کانالها بهسادگی روی تکیهگاه قرار میگیرند و بعضی دیگر با بست، تسمه یا آویزهای مخصوص مهار میشوند. فاصله نصب ساپورتهای کانال هوا باید با توجه به وزن، ابعاد، جنس و مسیر کانال تعیین شود تا از افتادگی، لرزش، تغییر شکل و آسیبدیدگی سیستم جلوگیری شود.
ساپورت کانال هوا چیست؟
ساپورت کانال هوا نوعی نگهدارنده یا تکیهگاه است که برای نصب، مهار و تحمل وزن کانالهای تهویه در کانالکشی صنعتی به کار میرود. ساپورت کانال هوا یکی از اجزای تشکیل دهنده سیستم کانال کشی است که معمولا از فولاد، ورق گالوانیزه، پروفیل، نبشی، تسمه یا بستهای مقاوم ساخته شده و به سقف، دیوار یا کف ساختمان متصل میشوند.
استفاده از ساپورت مناسب، از افتادگی، جابهجایی و لرزش کانال جلوگیری کرده و باعث افزایش ایمنی، طول عمر و عملکرد بهتر سیستم انتقال هوا میشود. نوع ساپورت بر اساس عواملی مانند وزن و ابعاد کانال، شکل مقطع، محل نصب و جنس کانال انتخاب میشود. برای کانال چهارگوش، گرد، کانال اسپیرال و دیگر کانالهای صنعتی، ساپورتهای سقفی، دیواری یا زمینی متفاوتی مورد استفاده قرار میگیرد.
مزایای استفاده از ساپورت کانال
استفاده از ساپورت مناسب، کانال را در موقعیت طراحیشده نگه میدارد و از افتادگی، جابهجایی یا تغییر شکل آن جلوگیری میکند. مهمترین مزایای ساپورت کانال عبارتاند از:
- تحمل و انتقال ایمن وزن کانال به سازه
- کاهش لرزش و صدای سیستم تهویه
- جلوگیری از آسیبدیدگی اتصالات و درزهای کانال
- افزایش ایمنی و طول عمر شبکه کانالکشی
- حفظ شیب، تراز و مسیر صحیح کانال
- تسهیل تعمیر، نگهداری و بازدید دورهای
انتخاب نادرست ساپورت یا نصب آن با فاصله زیاد میتواند باعث افتادگی کانال، افزایش نشتی هوا و ایجاد فشار اضافی بر اتصالات شود.
آیا همه کانالها به ساپورت نیاز دارند؟
بله، تمام کانالهای ثابت انتقال هوا باید متناسب با وزن، جنس، شکل و محل نصب خود مهار و پشتیبانی شوند. با این حال، نوع ساپورت برای همه کانالها یکسان نیست.
برای کانالهای چهارگوش معمولاً از آویز مستقیم، پروفیل یا ساپورت سهطرفه استفاده میشود. در اجرای ساپورت کانال گرد و ساپورت کانال اسپیرال نیز بست حلقهای، تسمه فلزی یا پروفیل کاربرد بیشتری دارد. کانالهای سبک و انعطافپذیر نیز باید بهگونهای نصب شوند که دچار افتادگی، پیچخوردگی یا کاهش سطح عبور هوا نشوند.
نوع، تعداد و فاصله ساپورتها باید بر اساس مشخصات کانال، شرایط سازه و الزامات اجرایی پروژه تعیین شود.
انواع ساپورت کانال تهویه هوا
ساپورت کانال انتقال هوا در انواع مختلفی مانند ساپورت سقفی، دیواری، زمینی، مهار لرزهای، تسمهای، پروفیلی و کابل فولادی طراحی و اجرا میشود. انتخاب هر مدل به نوع و وزن کانال، شرایط محیطی و محل نصب بستگی دارد. این نگهدارندهها، از جمله ساپورت کانال کولر، ساپورت کانال گرد و ساپورت کانال اسپیرال، نقش مهمی در حفظ ثبات کانال، کاهش لرزش و افزایش طول عمر سیستم تهویه دارند.
ساپورت سهطرفه فلزی
نصابان کانال هوا میتوانند متناسب با نوع کانال و شرایط نصب، از ساپورتهای مختلفی برای نگهداری آن استفاده کنند. ساپورت سهطرفه فلزی، کانال را از سه جهت نگه میدارد و معمولاً از یک پایه فلزی مقاوم تشکیل شده است که بهوسیله دو میله عمودی مهار میشود.
برای کاهش لرزش و صدا و همچنین محافظت از کانال در برابر ضربه و آسیب، ممکن است سطح پایه با نئوپرن یا فوم عایق پوشانده شود. این مدل برای اجرای ساپورت کانالهای چهارگوش و کانال کولر کاربرد زیادی دارد.
آویزهای تسمهای فلزی
آویزهای تسمهای فلزی یکی از روشهای رایج برای نگهداری کانالهای انتقال هوا هستند. در این روش، نوارهای فلزی انعطافپذیر به دور کانال پیچیده شده و به سقف یا دیوار متصل میشوند. این نوع آویز بهویژه برای ساپورت کانال گرد و کانالهای سبک مناسب است.
تسمههای تکمیلهای از یک تسمه فلزی پیوسته تشکیل شدهاند که با استفاده از یک میله رزوهای به سقف متصل میشود. تسمههای دومیلهای نیز شامل دو تسمه جداگانه هستند که هرکدام بخشی از کانال را در بر گرفته و در محل اتصال، بهوسیله میله رزوهای به سقف مهار میشوند.
کابلهای فولادی
کابلهای فولادی یکی از سادهترین روشهای آویز و نگهداری کانال محسوب میشوند. در این روش، نصاب کابل فلزی را به سقف متصل کرده و در فواصل مشخص، آن را به دور کانال حلقه میکند.
بسیاری از کانالهای پارچهای یا پلاستیکی نیز دارای آویزهای داخلی از جنس کابل فولادی هستند که موجب نصب سریعتر و کاهش وزن سازه نگهدارنده میشوند.

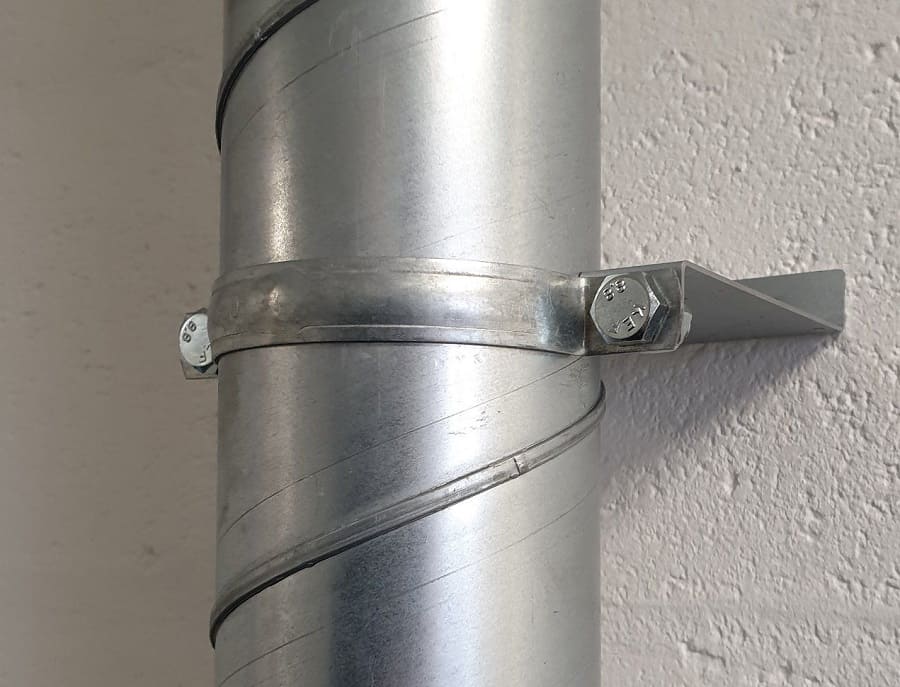

ساپورت دیواری
ساپورت دیواری برای نگهداری کانالهایی که در امتداد دیوار نصب میشوند، مورد استفاده قرار میگیرد. این ساپورتها معمولاً از براکتهای فلزی ساخته میشوند و با پیچ، رولبولت یا اتصالات مناسب به دیوار متصل شده و وزن کانال را تحمل میکنند.
ساپورت دیواری بهویژه در فضاهای محدود که امکان استفاده از ساپورت سقفی وجود ندارد، کاربرد دارد و میتواند برای کانالهای چهارگوش، کانال گرد و کانال اسپیرال اجرا شود.
ساپورت زمینی
در مواردی که امکان نصب ساپورت سقفی یا دیواری وجود ندارد، از ساپورتهای زمینی استفاده میشود. این ساپورتها معمولاً در محیطهای صنعتی، موتورخانهها و فضاهایی که کانال تهویه در نزدیکی سطح زمین قرار دارد، نصب میشوند.
ساپورت زمینی موجب افزایش ثبات و استحکام کانال شده و از جابهجایی یا لرزش آن جلوگیری میکند.
ساپورت مهار لرزهای
این نوع ساپورت برای جلوگیری از آسیبدیدگی کانالهای تهویه در زمان زلزله یا ارتعاشات شدید به کار میرود. ساپورتهای مهار لرزهای شامل اتصالات مقاومی هستند که کانال را به سازه اصلی ساختمان متصل کرده و مانع جابهجایی بیش از حد آن میشوند.
استفاده از این ساپورتها در ساختمانهای بلند، پروژههای صنعتی و مناطق زلزلهخیز اهمیت زیادی دارد.

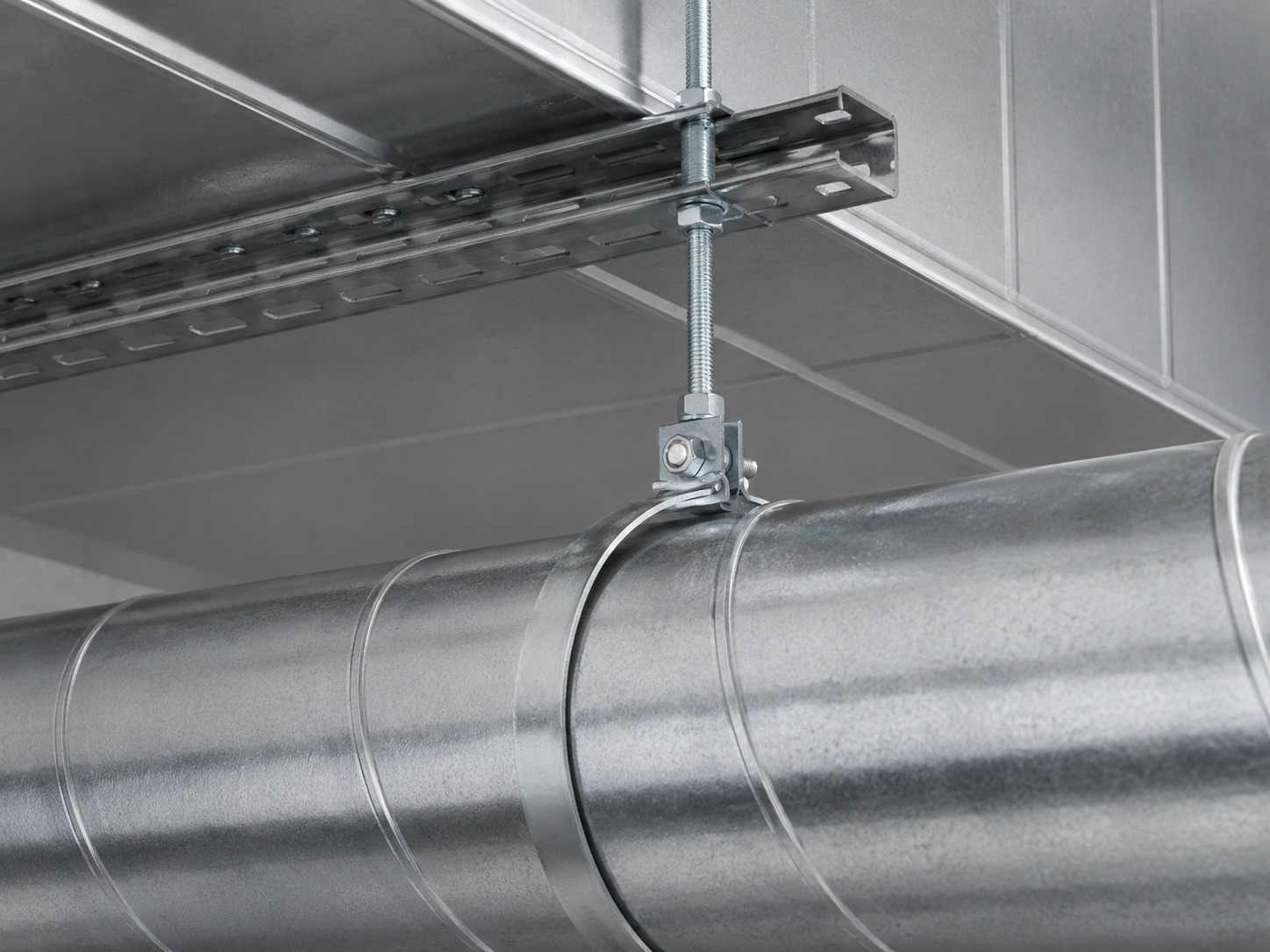

ساپورت آویز مستقیم
ساپورت آویز مستقیم یکی از رایجترین روشهای نصب کانالهای تهویه در سقف ساختمانهای صنعتی و تجاری است. در این روش، میلههای فلزی رزوهای به سقف متصل شده و کانال به کمک بست یا پروفیل مخصوص از آنها آویزان میشود.
این نوع ساپورت برای نصب کانالهای سبک و متوسط، از جمله ساپورت کانال کولر، مناسب است.
ساپورت پروفیلی
ساپورت پروفیلی از پروفیلهای فلزی مانند نبشی، قوطی یا سیچنل ساخته میشود و برای ایجاد تکیهگاهی محکم و پایدار در سیستم کانالکشی به کار میرود.
این نوع ساپورت معمولاً برای کانالهای بزرگ و سنگین استفاده میشود و گزینهای مناسب برای اجرای ساپورت کانال اسپیرال، کانال گرد با قطر بالا و کانالهای صنعتی است. استفاده از ساپورت پروفیلی موجب افزایش استحکام و کاهش لرزش سیستم میشود.
ساپورت تسمهای
ساپورت تسمهای از نوارهای فلزی یا فولادی ساخته شده و به دور کانال قرار میگیرد. این نوع ساپورت بیشتر برای کانالهای سبک، گرد و اسپیرال با ابعاد محدود کاربرد دارد و به کمک پیچ، بست یا میله رزوهای به سقف متصل میشود.
سادگی نصب و انعطافپذیری بالا از مزایای این روش است و آن را برای پروژههایی که مسیر کانالکشی پیچیده یا متغیری دارند، مناسب میکند.
ساپورت ریلی
ساپورت ریلی یکی از روشهای مدرن نصب کانالهای تهویه است که در آن از ریلها و پروفیلهای فلزی مخصوص برای نگهداری کانال استفاده میشود.
این روش امکان تنظیم و جابهجایی آسانتر محل اتصالات را فراهم میکند و بهویژه در سیستمهای تهویه مدولار، پروژههای تأسیساتی بزرگ و مسیرهایی که نیاز به تغییر یا توسعه دارند، کاربردی است.
نکات انتخاب بهترین نوع ساپورت کانال هوا
برای انتخاب بهترین ساپورت کانال هوا باید شرایط فنی پروژه، جنس کانال و محیط نصب بهدقت بررسی شود. جنس ساپورت میتواند از فولاد، گالوانیزه، پلاستیک یا متریالهای مقاوم دیگر باشد.
در محیطهای مرطوب، استفاده از ساپورتهای گالوانیزه یا ضدزنگ مناسبتر است، در حالی که ساپورتهای ترموپلاستیکی ممکن است در محیطهای صنعتی و در معرض مواد شیمیایی عملکرد بهتری داشته باشند. مقاومت در برابر حرارت، آتشسوزی و خوردگی نیز از عوامل مهم انتخاب محسوب میشود.
ساپورت باید متناسب با ابعاد، شکل و وزن کانال انتخاب شود. برای مثال، نوع نگهدارنده موردنیاز برای ساپورت کانال گرد یا ساپورت کانال اسپیرال با کانالهای چهارگوش و سنگین متفاوت است. همچنین باید فشار جریان هوا، لرزش تجهیزات و نیروهای خارجی واردشده به کانال در محاسبات در نظر گرفته شوند.
فاصله، طول و ابعاد آویزها نیز به وزن کانال، ظرفیت باربری سقف یا دیوار و نوع سازه بستگی دارد. در نهایت، بهتر است ساپورتی انتخاب شود که علاوه بر استحکام و ایمنی، امکان بازدید، تعمیر، تنظیم یا جابهجایی کانال را در آینده فراهم کند.
قیمت ساپورت کانال
قیمت ساپورت کانال هوا به عواملی مانند نوع ساپورت، جنس و ضخامت متریال، وزن و ابعاد کانال، محل نصب و تعداد نقاط نگهدارنده بستگی دارد. ساپورتهای ساده تسمهای معمولاً هزینه کمتری دارند، در حالی که ساپورتهای پروفیلی، ریلی، زمینی یا مهار لرزهای به دلیل مصرف متریال بیشتر و اجرای تخصصی، قیمت بالاتری خواهند داشت.
نوع کانال نیز در هزینه نهایی مؤثر است؛ برای مثال، طراحی و اجرای ساپورت کانال چهارگوش، ساپورت کانال اسپیرال و دیگر انواع با توجه به قطر، وزن و شرایط مسیر کانالکشی متفاوت است. ارتفاع نصب، نوع سقف یا دیوار، استفاده از لرزهگیر و حجم سفارش نیز میتواند قیمت را تغییر دهد.
برای استعلام دقیق قیمت، بهتر است نوع و ابعاد کانال، نقشه مسیر، محل اجرا و تعداد ساپورتهای موردنیاز در اختیار کارشناسان قرار گیرد.
جمعبندی
ساپورت کانال هوا، سازه یا اتصالی است که برای نگهداری، مهار و انتقال وزن کانال به سقف، دیوار یا کف استفاده میشود. ساپورتهای سقفی، دیواری، زمینی، تسمهای، پروفیلی، ریلی و مهار لرزهای از مهمترین انواع آن هستند و هرکدام برای شرایط مشخصی کاربرد دارند.
قیمت ساپورت کانال بر اساس جنس، ابعاد، وزن کانال، نوع اتصال، محل نصب و میزان پیچیدگی اجرا محاسبه میشود. انتخاب ساپورت مناسب علاوه بر افزایش ایمنی، از لرزش، افتادگی و آسیبدیدگی سیستم جلوگیری میکند.
شرکت تهویه نو طراحی، ساخت و اجرای انواع کانال هوا و تجهیزات مورد نیاز مانند ساپورت، دریچه، دمپر، سایلنسر و … را متناسب با مشخصات هر پروژه انجام میدهد. برای دریافت مشاوره، استعلام قیمت و خرید ساپورت کانال میتوانید با کارشناسان مجموعه تماس بگیرید.
سوالات متداول
فاصله ساپورتها به جنس، شکل، ابعاد، وزن کانال و نوع نصب بستگی دارد. این فاصله باید طبق نقشه اجرایی و الزامات فنی پروژه تعیین شود تا کانال دچار افتادگی یا لرزش نشود.
بهترین ساپورت بر اساس نوع کانال و شرایط اجرا انتخاب میشود. ساپورت پروفیلی برای کانالهای سنگین، بست حلقهای برای کانال گرد و اسپیرال و آویز تسمهای برای کانالهای سبک مناسبتر است.
قیمت بر اساس نوع ساپورت، جنس و ضخامت متریال، ابعاد و وزن کانال، تعداد نقاط نصب، ارتفاع اجرا و نیاز به لرزهگیر یا مهار لرزهای محاسبه میشود.
