همه چیز درباره سیستم حجم هوای ثابت (CAV)؛ انواع و کاربردها

سیستم حجم هوای ثابت (CAV) یکی از روش‌های کنترل آب و هوا در ساختمان‌ها است که جریان هوای ثابتی را با دماهای مختلف تأمین کرده و فشار استاندارد هوا را در سراسر سیستم حفظ می‌کند. این سیستم به عنوان بخشی از ساختار استاندارد گرمایش، تهویه و تهویه مطبوع (HVAC) عمل می‌کند، اما نحوه عملکرد آن بسته به نیازهای هر ساختمان ممکن است متفاوت باشد. جایگزین این روش، سیستم حجم هوای متغیر (VAV) است که در طراحی ساختمان‌ها به‌کار می‌رود.

هر دو سیستم کاربردهای خاص خود را دارند و هر یک نسبت به دیگری دارای مزایای منحصربه‌فردی است که در ادامه بررسی خواهیم کرد.

سیستم حجم هوای ثابت چیست؟

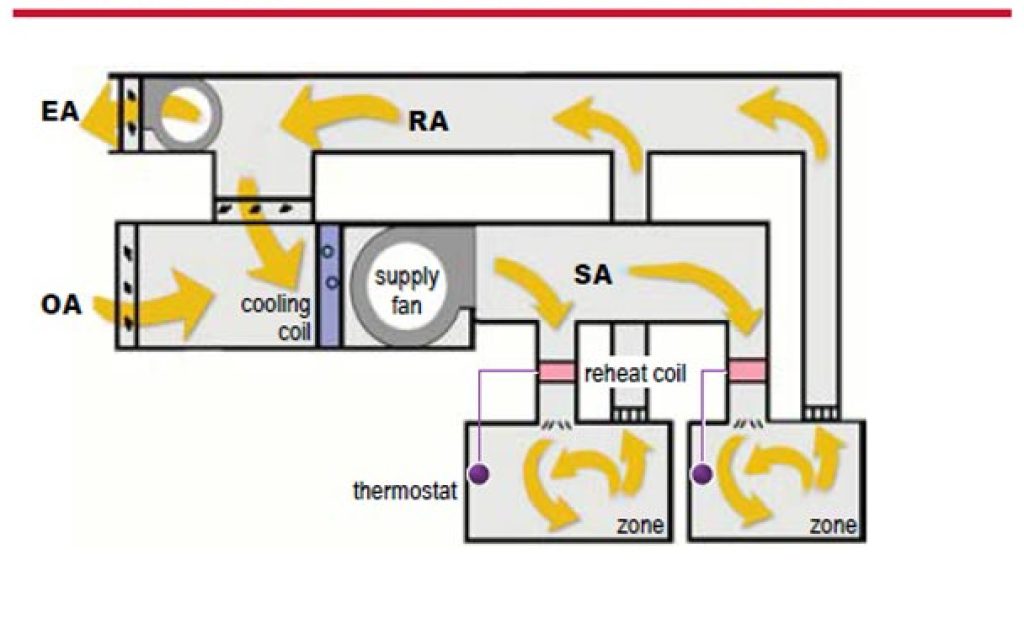

سیستم حجم هوای ثابت (CAV) یکی از روش‌های متداول تهویه مطبوع است که در آن مقدار هوای تأمین‌شده به یک فضا ثابت باقی می‌ماند، درحالی‌که دمای هوا برای کنترل شرایط محیطی تغییر می‌کند. در این سیستم، یک واحد مرکزی یا واحدهای انتقال هوا، هوای گرم یا سرد را به کانال‌های توزیع هدایت می‌کنند و دمای اتاق از طریق تنظیم ترکیب هوای گرم و سرد کنترل می‌شود.

مثال: در یک سالن سخنرانی دانشگاه، سیستم CAV می‌تواند هوای خنک را در تابستان و هوای گرم را در زمستان با حجم ثابت تأمین کند، بدون اینکه تغییری در میزان جریان هوا ایجاد شود، که باعث حفظ یک دمای پایدار در تمام فضا می‌شود.

CAV مخفف عبارت Constant Air Volume به معنی حجم ثابت هوا می‌باشد و اصطلاحی است که در سیستم‌های تهویه مطبوع به کار می‌رود.

انواع سیستم حجم هوای ثابت

سیستم‌های حجم هوای ثابت (CAV) به دو دسته کلی تقسیم می‌شوند که هر یک بسته به نوع نیاز ساختمان و شرایط محیطی، عملکرد متفاوتی دارند:

۱. سیستم حجم هوای ثابت تک‌منطقه‌ای (Single Zone CAV)

در این نوع سیستم، تمام ساختمان یا یک منطقه مشخص از آن به‌عنوان یک واحد در نظر گرفته می‌شود و حجم هوای ثابت با دمای متناسب در سراسر فضا توزیع می‌شود.

ویژگی‌ها:

• کنترل دما به‌صورت یکپارچه برای کل منطقه
• مناسب برای فضاهای با نیاز تهویه یکسان
• کارکرد ساده و نگهداری آسان

کاربردها:

• سالن‌های سخنرانی و همایش
• انبارها و سوله‌های صنعتی
• فضاهای بزرگ با نیاز تهویه یکنواخت

۲. سیستم حجم هوای ثابت چندمنطقه‌ای (Multi Zone CAV)

در این سیستم، یک واحد مرکزی چندین منطقه یا اتاق را با تنظیم جداگانه دما برای هر بخش تغذیه می‌کند، اما جریان هوای هر منطقه همچنان ثابت است.

ویژگی‌ها:

• قابلیت تأمین دماهای متفاوت برای مناطق مختلف
• مناسب برای ساختمان‌هایی با نیازهای تهویه متنوع
• نیاز به تجهیزات بیشتر نسبت به نوع تک‌منطقه‌ای

کاربردها:

• بیمارستان‌ها و کلینیک‌ها
• مدارس و دانشگاه‌ها
• ساختمان‌های اداری با بخش‌های مختلف

موارد کاربرد سیستم CAV

سیستم حجم هوای ثابت (CAV) در فضاهایی که نیاز به تأمین مداوم و یکنواخت هوا دارند و تغییرات بار حرارتی در آن‌ها کمتر است، کاربرد گسترده‌ای دارد. این سیستم به دلیل سادگی عملکرد، هزینه کمتر و نگهداری آسان، در ساختمان‌های مختلف تجاری، صنعتی و عمومی استفاده می‌شود.

برخی از کاربردهای سیستم حجم هوای ثابت در زیر آمده است:

• مراکز خرید و پاساژها
• کتابخانه‌ها و مراکز دولتی
• سینماها و سالن‌های تئاتر
• مدارس و دانشگاه‌ها
• سالن‌های سخنرانی و همایش‌ها
• موزه‌ها و نمایشگاه‌ها
• سالن‌های ورزشی سرپوشیده
• استادیوم‌های سرپوشیده
• استخرهای سرپوشیده
• کارخانه‌ها و کارگاه‌های صنعتی
• انبارها و سوله‌های ذخیره‌سازی
• خطوط تولید مواد غذایی و دارویی
• اتاق‌های انتظار و راهروهای بیمارستانی
• درمانگاه‌ها و مراکز بهداشتی
• دفاتر کاری بزرگ
• برج‌های مسکونی و هتل‌ها

انواع دستگاه‌های تهویه مطبوع حجم هوای ثابت (CAV)

1. هواساز حجم هوای ثابت (CAV Air Handling Unit – AHU): هواساز صنعتی (AHU) دستگاهی است که هوای تازه را تصفیه، تنظیم دما و رطوبت کرده و به داخل ساختمان توزیع می‌کند.
2. فن کویل حجم ثابت (Constant Volume Fan Coil Unit – FCU): دستگاه فن کویل (FCU) دستگاهی است که با عبور هوا از روی کویل‌های سرد یا گرم، دمای محیط را تنظیم کرده و هوای مطبوع را تأمین می‌کند.
3. داکت اسپلیت حجم ثابت (Constant Volume Ducted Split System): دستگاه داکت اسپلیت دستگاهی است که شامل یک یونیت داخلی و خارجی بوده و از طریق کانال‌ها هوای گرم یا سرد را در ساختمان پخش می‌کند.
4. چیلر با حجم هوای ثابت (Constant Volume Chiller System): چیلر صنعتی دستگاهی است که با استفاده از سیکل تبرید، آب سرد را برای خنک‌سازی هوا در سیستم‌های تهویه مطبوع تأمین می‌کند.
5. بویلر با حجم هوای ثابت (Constant Volume Boiler System): بویلر دستگاهی است که آب را تا دمای مشخصی گرم کرده و آن را برای گرمایش فضا یا استفاده در سیستم‌های تهویه ارسال می‌کند.
6. پکیج روف تاپ (Constant Volume Rooftop Package Unit – RTU): روف تاپ پکیج (RTU) دستگاهی است که روی پشت‌بام نصب شده و شامل بخش‌های گرمایشی و سرمایشی برای تأمین هوای مطبوع ساختمان‌های بزرگ است.

مقایسه سیستم حجم هوای ثابت با سیستم حجم هوای متغیر (VAV)

یکی از چالش‌های اصلی استفاده از سیستم حجم هوای ثابت (CAV) این است که معمولاً به دو مجموعه کانال مجزا در سراسر ساختمان نیاز دارد؛ یکی برای هوای گرم و دیگری برای هوای خنک. این منابع هوا توسط واحدهای انتقال هوا یا یک واحد مرکزی به نام یونیت CAV تأمین می‌شود که قادر است بین گرمایش و سرمایش هوایی که به داخل کانال هوا پمپ می‌کند، تغییر وضعیت دهد.

در این سیستم، دمای اتاق‌ها یا فضاهای کاری در ساختمان‌های اداری از طریق تنظیم ترکیب هوای گرم و سردی که به داخل اتاق وارد می‌شود، کنترل می‌گردد. این ویژگی باعث می‌شود که دمای اتاق سریع‌تر از سیستم حجم هوای متغیر (VAV) تنظیم شود که یکی از مزایای CAV محسوب می‌شود.

در مقابل، سیستم‌های حجم هوای متغیر (VAV) پیچیدگی بیشتری نسبت به سیستم‌های CAV دارند، زیرا علاوه بر کنترل دما، باید حجم هوای ورودی به هر اتاق را نیز مدیریت کنند. برای این منظور، دمپر و فن‌های متغیرسرعت در کانال‌های هوا تعبیه شده‌اند که سیستم کنترلی آن‌ها را به‌صورت خودکار و در صورت نیاز باز و بسته یا روشن و خاموش می‌کند.

اگرچه طراحی و اجرای سیستم VAV دشوارتر است، اما در مقایسه با سیستم CAV بهره‌وری انرژی بیشتری دارد. این تفاوت به این دلیل است که در سیستم VAV، اجزای کنترل‌کننده هوا تنها در صورت نیاز فعال می‌شوند، درحالی‌که در سیستم CAV، تأمین هوا به‌صورت مداوم و بر اساس تنظیمات ترموستات ساختمان انجام می‌گیرد.

سیستم CAV ممکن است از نظر ابعاد فیزیکی گسترده‌تر باشد، اما اغلب در ساختمان‌های کوچک با نیازهای ساده HVAC یا ساختمان‌های بزرگ با پلان‌های طبقه باز مانند سالن‌های همایش، سالن‌های ورزشی یا سالن‌های سخنرانی مورد استفاده قرار می‌گیرد.

بسیاری از فضاهای عمومی مانند مراکز خرید، مراکز دولتی و کتابخانه‌ها از سیستم CAV برای کنترل آب‌وهوا استفاده می‌کنند. دلیل این انتخاب، سادگی نگهداری و نیاز کمتر به تعمیرات در مقایسه با سیستم VAV است.

این سیستم برای فضاهای بزرگی مانند میادین ورزشی باز که محدودیت کمتری در جریان هوا دارند، بسیار مناسب است. با این حال، اگر چیدمان ساختمان در طول زمان تغییر کند و اتاق‌های کوچک‌تری به وجود بیایند، سیستم CAV می‌تواند با ایجاد قابلیت‌های چند ناحیه‌ای به سیستم VAV نزدیک شود، که در این صورت، هر اتاق کنترل مستقل‌تری بر شرایط محیطی خود خواهد داشت.

سخن پایانی

سیستم حجم هوای ثابت (CAV) یکی از روش‌های متداول در تهویه مطبوع است که به دلیل سادگی، عملکرد پایدار و هزینه‌های نگهداری پایین، در بسیاری از ساختمان‌های تجاری، صنعتی و عمومی مورد استفاده قرار می‌گیرد. در مقایسه با سیستم حجم هوای متغیر (VAV)، این سیستم کنترل آسان‌تری دارد اما ممکن است از نظر بهره‌وری انرژی در برخی موارد بهینه نباشد.

با توجه به نیازهای متنوع ساختمان‌ها، انتخاب بین انواع سیستم‌های تهویه مطبوع صنعتی از جمله CAV و VAV باید بر اساس شرایط محیطی، مصرف انرژی و نیازهای تهویه انجام شود. آشنایی با این سیستم‌ها به مدیران، مهندسان و متخصصان صنعت HVAC کمک می‌کند تا بهترین گزینه را برای تأمین هوای مطبوع در محیط‌های کاری و زندگی انتخاب کنند.
