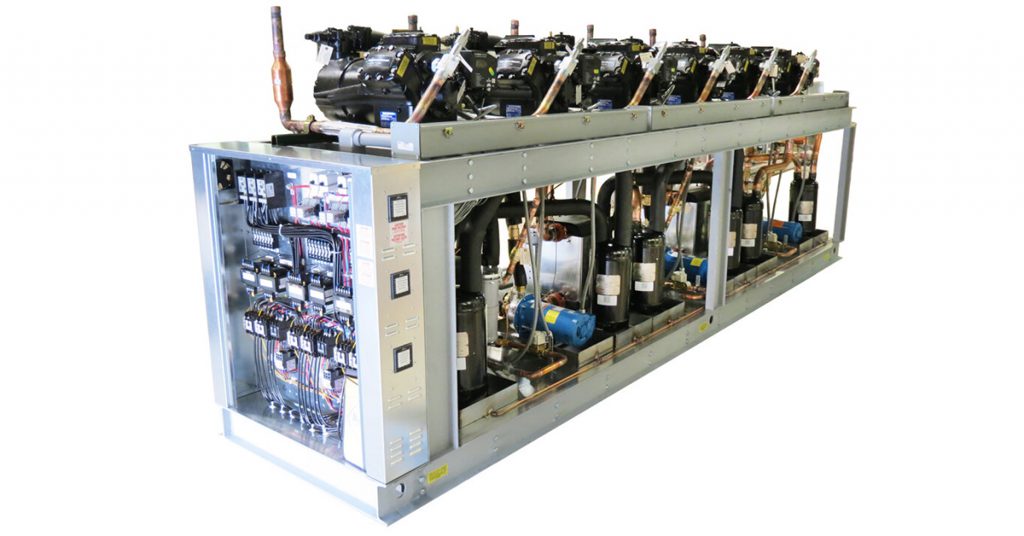

چیلرهای صنعتی چه با هوا و چه با آب خنک مانند سایر سیستم های تبرید تعبیه شده در خانه، یخچال و ماشین شما عمل می کنند. با این حال، به جای خنک نگه داشتن محیط و غذا، آب یا گلیکول را خنک می کنند تا فرآیندهای صنعتی شما خنک بماند. اثر خنک کننده با چرخاندن مبرد از طریق سیستم چیلر، با تغییرات دما و فشار مختلف در هر مرحله عمل می کند. در این مقاله، اجزای تشکیل دهنده چیلرها را بررسی میکنیم و نقش منحصربهفردی که در طی هر یک از پنج فاز خنککننده دارند، بیان میکنیم.
- بیشتر بخوانید : تقسیم بندی چیلر ها از لحاظ عملکرد
شرح وظایف اجزای تشکیل دهنده چیلرها
برای درک بهتر عملکرد چیلر، باید اجزای اصلی آن را بشناسیم و بدانیم هر کدام چه نقشی در فرآیند خنکسازی ایفا میکنند. در ادامه، نقش هر یک از اجزای اصلی چیلر را به زبان ساده و کاربردی توضیح میدهم:
حتما بخوانید: وظایف اجزای تشکیل دهنده مینی چیلر
اجزای اصلی چیلر ها عبارت اند از اواپراتور، کمپرسور، کندانسور، شیر انبساط که در ادامه به بررسی عملکرد هر یک از انها می پردازیم.
- اواپراتور (Evaporator)
اواپراتور چیلر موجود در سیم پیچ، پوسته و لوله و صفحه، نقش اواپراتور چیلر جذب گرما زمانی است که آب از فرآیندهای صنعتی شما وارد این جزء می شود. این گرمای فرآیند، مبرد را در اواپراتور به جوش میآورد و آن را از یک مایع کم فشار به گاز کم فشار یا بخار فوق گرم تبدیل میکند.
- کمپرسور (Compressor)
قلب چیلر محسوب میشود. وظیفهاش فشردهسازی مبرد (گاز خنککننده) و افزایش فشار و دمای آن است. کمپرسور مبرد را از حالت کمفشار و سرد، به حالت پرفشار و گرم تبدیل میکند و آن را به کندانسور میفرستد.
کمپرسورهای چیلر در گزینه های اسکرول، پیچی و نیمه هرمتیک در طیفی از اسب بخار متناسب با کاربرد شما عرضه می شوند.
- کندانسور (Condenser)
چیلرها که بین کمپرسور و شیر انبساط قرار دارند، بسته به محیط کاربردی شما، با یک واحد کندانسور هوا خنک، آب خنک یا سیستم تقسیم شده تشکیل می شوند. این قطعات یک مبدل حرارتی هستند که گاز داغ و پرفشار کمپرسور را با استفاده از آب یا هوای محیط به مایع تبدیل می کند.
- شیر انبساط (Expansion valve)
چه یک شیر انبساط حرارتی، چه شیر انبساط ترموستاتیک یا یک شیر انبساط الکترونیکی، هر یک از انواع، مبرد عبوری بین کندانسور و اواپراتور را کنترل میکند و جریان را بر اساس تغییرات بار خنککننده تغییر میدهد.
- مبرد (Refrigerant)
مادهای است که بین چهار بخش بالا در گردش است و وظیفه اصلی آن، جابهجایی گرما از محیط داخلی به بیرون است. مبرد با تغییر حالت بین مایع و گاز، گرما را جذب و دفع میکند.
- پمپها و فنها
پمپها آب سرد یا آب برج خنککننده را در مدار چرخش میدهند. فنها (در چیلرهای هواخنک) به دفع گرما از کندانسور کمک میکنند. این اجزا نقش پشتیبانی و تقویت فرآیند تبادل حرارت را ایفا میکنند.
فراتر از این اجزای اصلی چیلرها، فرآیند خنکسازی صنعتی از بسیاری از اجزای ثانویه از جمله استفاده میکند.
- مکش : از بازگشت سیل مبرد مایع به کمپرسور جلوگیری می کند.
- شیر برقی خط مایع : شیر با سیم پیچ مغناطیسی که در یک چرخه تبرید فعال باز و بسته می شود.
- فیلتر خشک کن : مبرد را فیلتر و خشک می کند.
- سوئیچ جریان سیال : دستگاه سنجش جریان برای اطمینان از حرکت مایع کافی در اواپراتور برای جوشاندن مبرد.
در ادامه مطلب بررسی خواهیم کرد که کدام یک از این اجزای چیلر در هر یک از پنج مرحله فرآیند خنکسازی کار میکنند.
نحوه عملکرد اجزای چیلر در طول فرآیند خنک سازی
فاز 1: حذف سوپرهیت بخار در اواپراتور
فرآیند خنک سازی از اواپراتور شروع می شود، جایی که مبرد به بخار تبدیل می شود. بخار از طریق خط مکش و داخل کمپرسور حرکت می کند.
اجزای اولیه چیلر در حال کار در این مرحله عبارتند از:
- اواپراتور
- خط مکش
- کمپرسور
فاز 2: فشرده سازی بخار در کمپرسور
فاز دوم تماماً در مورد کمپرسور است، زمانی که بخار را از اواپراتور می گیرد، فشار مبرد را افزایش می دهد و آن را به گاز پرفشار تبدیل می کند. کمپرسور جزء اصلی چیلر می باشد که در این مرحله کار می کند.
فاز 3: بخار در کندانسور به مایع تبدیل می شود
مرحله سوم فرآیند خنکسازی صنعتی زمانی است که کندانسور بخار را به مایع تبدیل میکند و از خط مایع و از طریق خشککن عبور میکند.
اجزای اولیه چیلر در حال کار در این مرحله عبارتند از:
- کندانسور
- خط مایع
- فیلتر خشک کن
فاز 4: مایع در سراسر شیر انبساط به مایع و بخار تبدیل می شود
فاز چهارم شامل شیر انبساط، یک دستگاه اندازه گیری است. این قطعه چیلر فشار مبرد را کاهش می دهد و باعث کاهش دما می شود. حال، مبرد یک مخلوط مایع/بخار در راه بازگشت به اواپراتور است. جزء اصلی چیلر که در این مرحله کار می کند، شیر انبساط. می باشد.
فاز 5: مایع/بخار تبدیل به تمام بخار در اواپراتور
در نهایت، مخلوط مایع/بخار در محلی که فرآیند سرمایش آغاز می شود به تمام بخار تبدیل می شود. جز اصلی چیلر که در این مرحله کار می کنند، اواپراتور می باشد.
سخن پایانی
چیلرها بهعنوان یکی از اجزای کلیدی سیستمهای تهویه مطبوع، با همکاری دقیق بین اجزای خود مانند کمپرسور، کندانسور، اواپراتور و شیر انبساط، فرآیند خنکسازی را به بهترین شکل ممکن انجام میدهند. شناخت دقیق عملکرد هر بخش، نهتنها به بهرهبرداری بهینه از چیلر کمک میکند، بلکه در نگهداری، عیبیابی و افزایش راندمان انرژی نیز مؤثر است.
برای اطلاعات بیشتر در مورد نحوه عملکرد چیلر های جذبی و همچنین نحوه عملکرد چیلر های تراکمی، مقالات سایت تهویه نو را مطالعه نمایید.
