دریچه لوور چگونه کار می کند؟

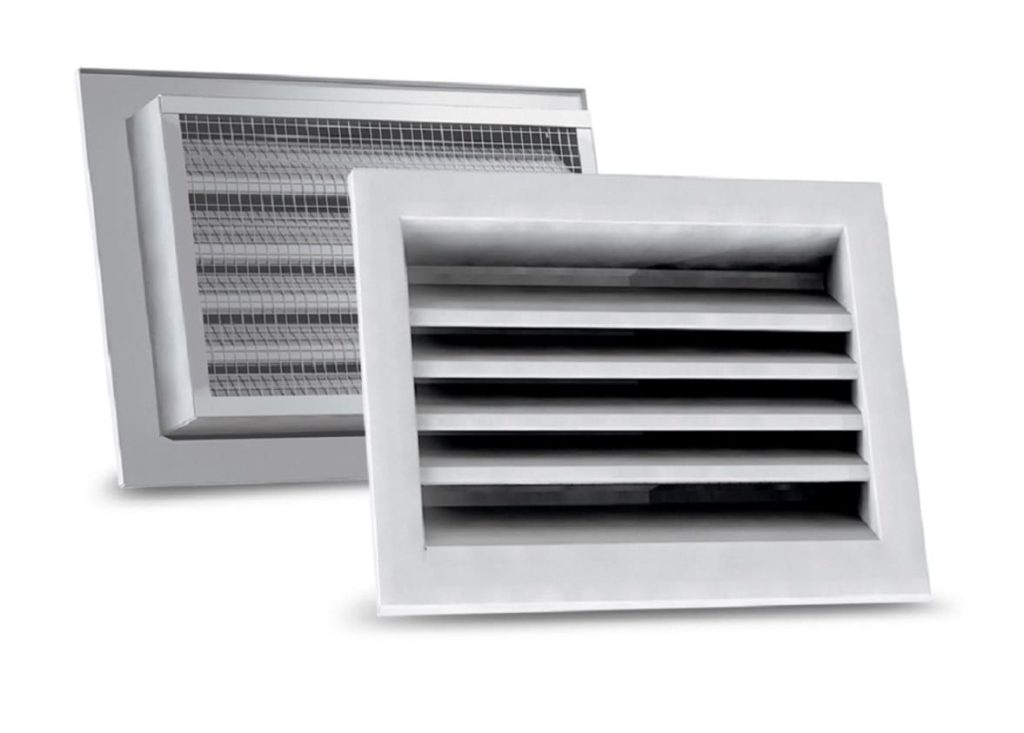

دریچه لوور یکی از ملزومات سیستم تهویه مطبوع ساختمان است که اجازه می دهد هوا از آن عبور کند اما از ورود مانند آب ناشی از بارش برف و باران، آلودگی، گرد و غبار جلوگیری می کند. دریچه لوور از پره های ثابت یا متحرک نصب شده در یک قاب فلزی تشکیل شدند. در ادامه این مطلب از سایت تهویه نو به بیان دریچه لوور چگونه کار می کند؟ می پردازیم.
- بیشتر بخوانید: تفاوت دریچه لوور با دمپر
دریچه لوور چگونه کار می کند؟
ملاحظات اساسی برای انتخاب لوورها عبارتند از: منطقه آزاد لوور، نفوذ آب و مقاومت در برابر جریان هوا (از دست دادن فشار). هنگامی که این مفاهیم درک شدند، می توان از آنها برای اعمال درست یک لوور استفاده کرد.
شرکت تهویه نو از جمله شرکت های ارائه دهنده خدماتی نظیر کانال سازی، کانال سازی صنعتی، کانال کشی کولر آبی، کانال پارکینگ و همچنین ملزومات سیستم تهویه مطبوع همچون انواع دریچه های تنطیم هوا، انواع دریچه های سقفی، دریچه های داکت اسپلیت و دریچه لوور هوارسان … می باشد که بهترین خدمات را به مشتریان خود با نازلترین قیمت ارائه می دهد. جهت دریافت مشاوره رایگان و کسب اطلاعات بیشتر با کارشناس این کارخانه کانال سازی تماس حاصل فرمایید.
منطقه آزاد لوور
منطقه آزاد لوور با گرفتن کل مساحت باز یک لوور (پس از کم کردن همه موانع، تیغه ها و قاب) و تقسیم بر دهانه کلی دیوار بدست می آید. نواحی معمولی بدون لوور بین 35% تا 60% دهانه دیوار (65% تا 40% مسدود شده) است. درصد بالای منطقه آزاد مفید است زیرا هوای بیشتری می‌تواند وارد دهانه دیواری کوچک‌تر شود و هزینه باز کردن دیوار و لوور را کاهش دهد
منطقه آزاد لوور
در صورتیکه دریچه لوور که به درستی طراحی شده باشد، فضای آزاد را به حداکثر می رساند در حالی که جلوی ورود آب را میگیرد.
ارزیابی عملکرد دریچه لوور در مقابل باد و باران
اولین نقطه نفوذ آب نقطه ای است که در آن یک لوور اجازه عبور آب را از لوور می دهد. این یک اندازه گیری آستانه سرعت ورودی هوا است که در آن لوور شروع به نشت می کند (بر حسب فوت در دقیقه یا fpm).
- آزمایش بررسی عملکرد لوور در برار باران
روش معمولی برای آزمایش نفوذ آب این است که هوا را از طریق لوور وارد کنید در حالی که مقدار آب اندازه‌گیری شده را در جریان هوا اعمال می‌کنید. سرعت جریان هوا از طریق ناحیه آزاد لوور افزایش می یابد تا زمانی که لوور اجازه ورود آب را بدهد. نتیجه این آزمایش اولین نقطه نفوذ آب است، از 300 fpm (مقاومت بسیار ضعیف در برابر قطرات آب) تا 1250 fpm (مقاومت بسیار خوب در برابر قطرات آب).
نحوه عملکرد دریچه لوورهای سنتی
- آزمایش بررسی عملکرد لوور در برار باران و باد
آزمایش شبیه به لوورهای سنتی انجام می شود، اما با باد به طور همزمان روی صفحه لوور اعمال می شود. باد با میزان ثابتی اعمال می شود، در حالی که سرعت ورودی هوا از 0 فوت در دقیقه به مقدار از پیش تعیین شده افزایش می یابد. به جای مقدار “نقطه اول نفوذ آب“، کارایی لوور اندازه گیری می شود.
راندمان به صورت درصد ارزیابی می شود که از مقدار آبی که از لوور عبور می کند تقسیم بر کل آب مصرف شده در طول آزمایش تعیین می شود. یک لوور بسیار کارآمد دارای ارزشی بین 99-100 درصد خواهد بود. این عدد برای دریچه های لوورهای ناکارآمد کمتر از 85 درصد خواهند بود، به این معنی که اجازه می دهند بیش از 15 درصد از آب اعمال شده از لوور عبور کند.
روش های آزمایش مقادیر ثابتی برای حجم آب و سرعت باد اعمال شده دارند. این دو آزمایش رایج است، بارندگی 20 متر در ساعت همراه با سرعت باد 0.77 کیلومتر بر دقیقه و بارندگی 20 متر در ساعت همراه با سرعت باد 1.34112 کیلومتر بر دقیقه. همانطور که قبلا توضیح داده شد، تنها سرعت ورودی هوا متغیر است.
آزمایش بررسی عملکرد لوور در برار باد و باد
مقاومت لوور در برابر جریان هوا
هر انسداد در جریان هوا مقاومت ایجاد می کند، لوورها، کانال ها، فیلترها، سیم پیچ ها، سازه ساختمان و غیره. مقاومت لوور را می توان با عبور هوا از طریق پنجره و اندازه گیری اختلاف فشار در سرعت های مختلف منطقه آزاد (اندازه گیری شده در گیج آب یا wg) اندازه گیری کرد. هر لوور بر اساس شکل قاب و تیغه مقاومت ایجاد می کند. زوایای تیغه کمتر یا اشکال آیرودینامیکی بیشتر مقاومت کمتری ایجاد می کند. برای ارزیابی صحیح مقاومت کلی در برابر جریان هوا، باید سرعت ناحیه آزاد را از طریق لوور بدانیم. برای اکثر کاربردها، می‌توانیم افت فشار لوور را در سرعت منطقه آزاد مورد نیاز محاسبه کنیم و تعیین کنیم که آیا قابل قبول است یا خیر. مقاومت ایجاد شده می تواند برای کاربرد فن ها و سایر تجهیزات حرکت هوا مضر باشد، بنابراین باید سعی کنیم آن را به حداقل برسانیم.
مقاومت لوور در برابر جریان هوا
