کانال هوای TDC؛ مزایا، معایب، قیمت ساخت و نصب

کانال هوای TDC چیست؟

به کانال‌های هوا که اتصال آن‌ها با فلنج گالوانیزه و پیچ سرمته انجام می‌شود، کانال TDC یا کانال با فلنج گالوانیزه می‌گویند. tdc مخفف عبارت Thermal Deformed Channel به معنی کانال تغییرشکل‌یافته حرارتی است.

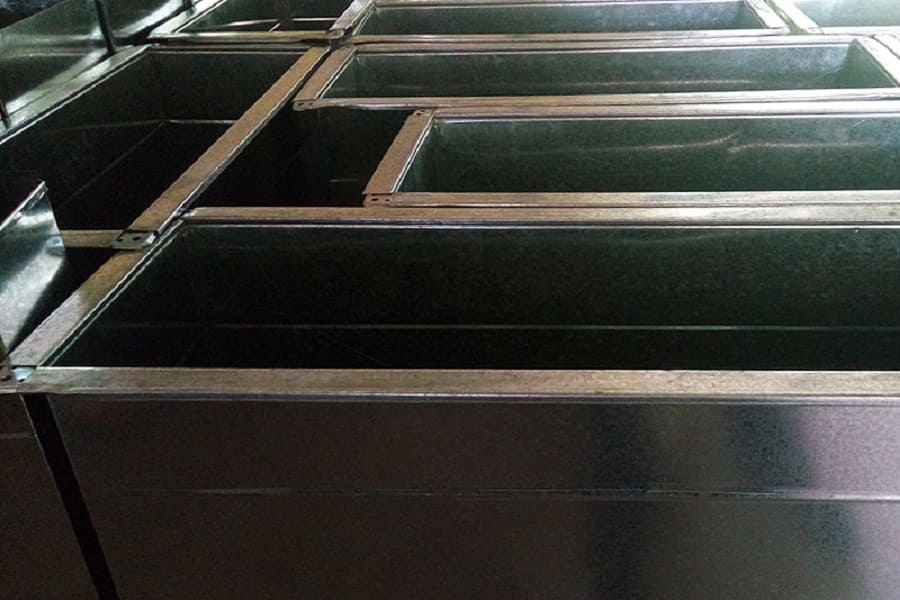

کانال TDC از ورق‌های گالوانیزه ساخته می شود و به همین دلیل نوعی کانال گالوانیزه محسوب می شود. نحوه اتصال کانال‌ها، علاوه بر استحکام و پایداری، موجب کاهش لرزه و افزایش طول عمر سیستم می‌شود. اجزای اصلی کانال TDC شامل پروفیل فلنج، کرنر، کلیپس و نوار درزگیر هستند.

ویدیو مراحل ساخت کانال TDC

ساخت کانال‌های TDC به صورت چهارگوش (معمولا) به روش نیمه‌مکانیزه و با استفاده از دستگاه‌های CNC انجام می‌شود که دقت بالایی در ابعاد و اتصالات فراهم می‌کند. از ویژگی های کانال TDC می توان سرعت نصب، قیمت مناسب، مقاومت در برابر رطوبت و کیفیت بالا را نام برد.

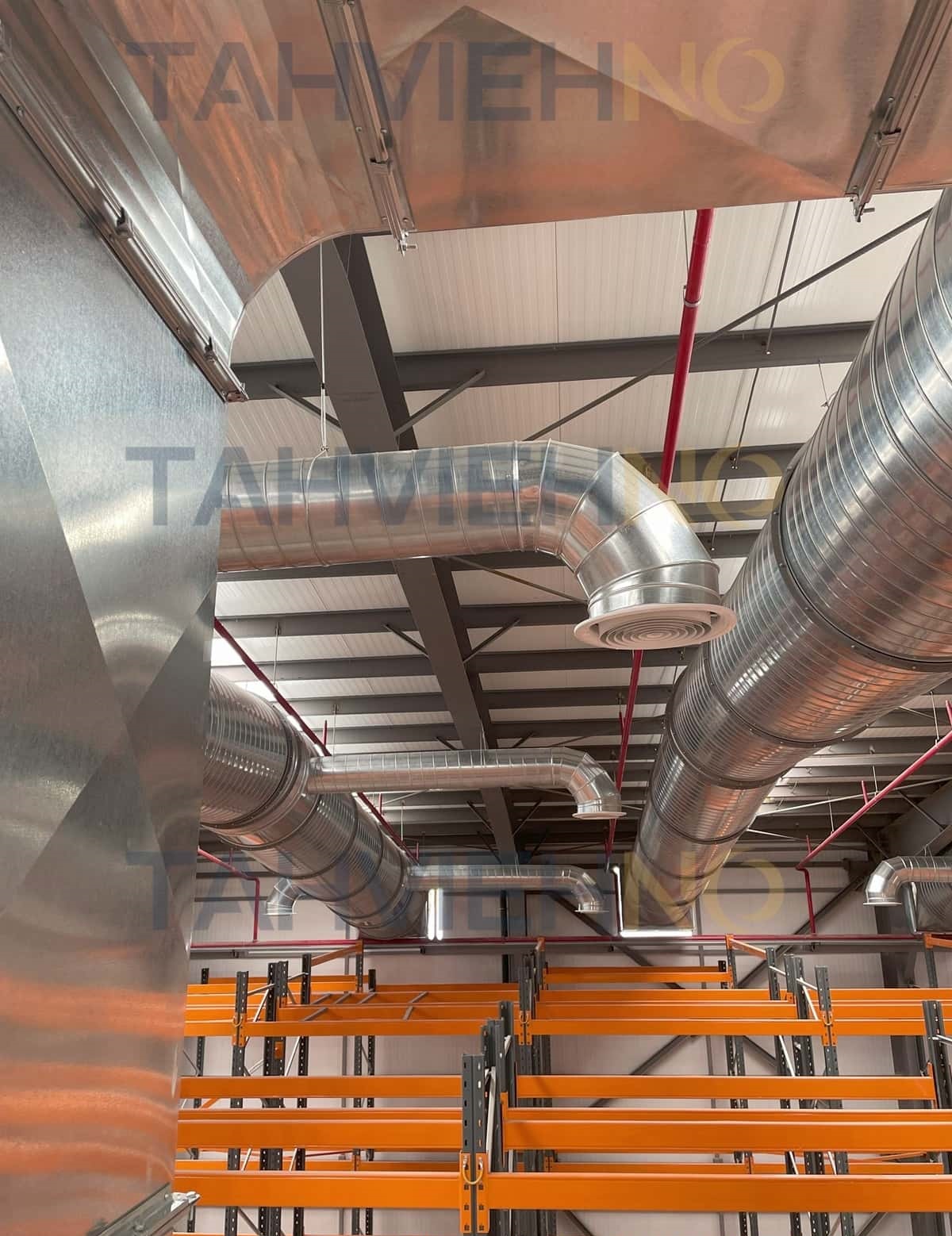

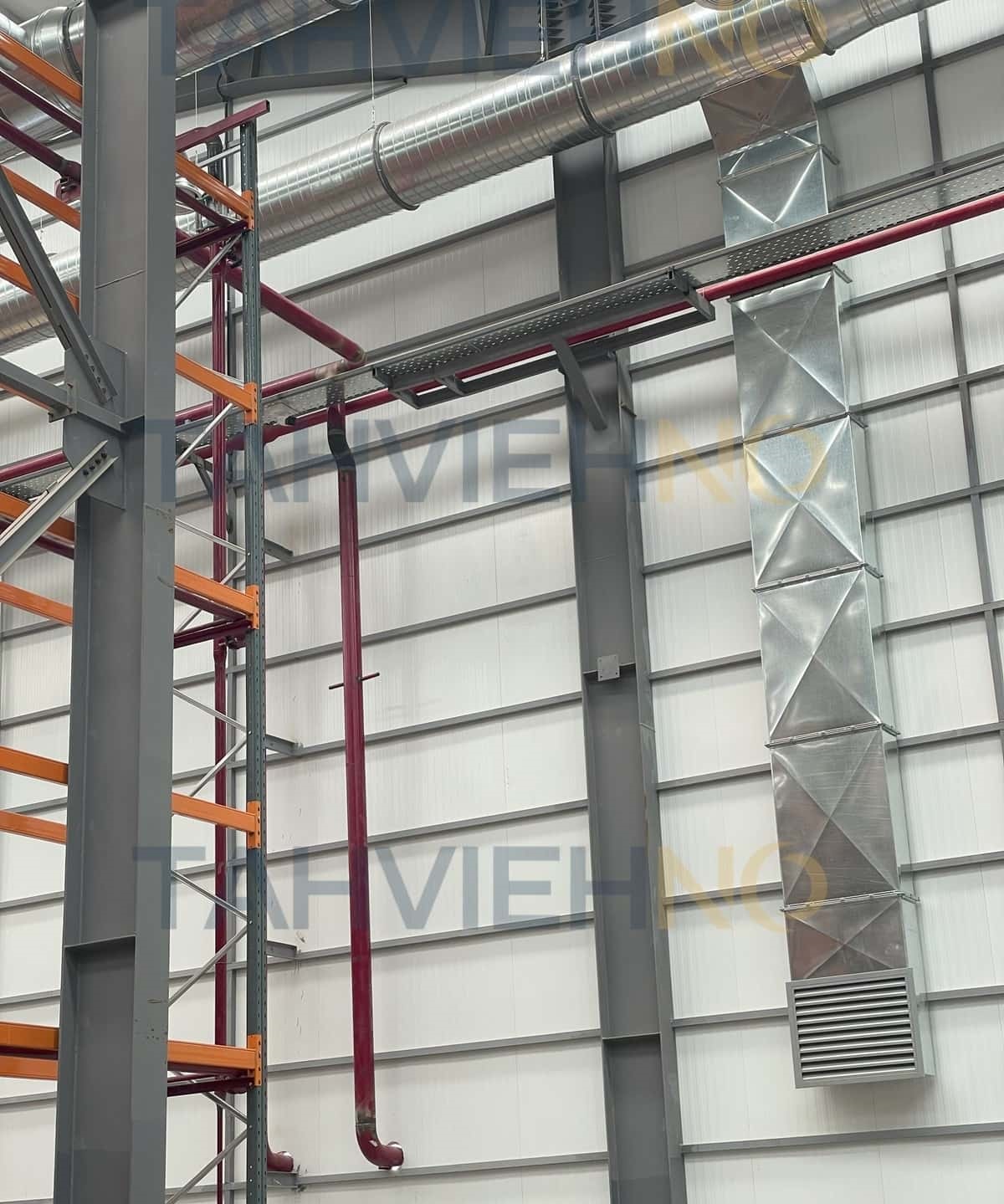

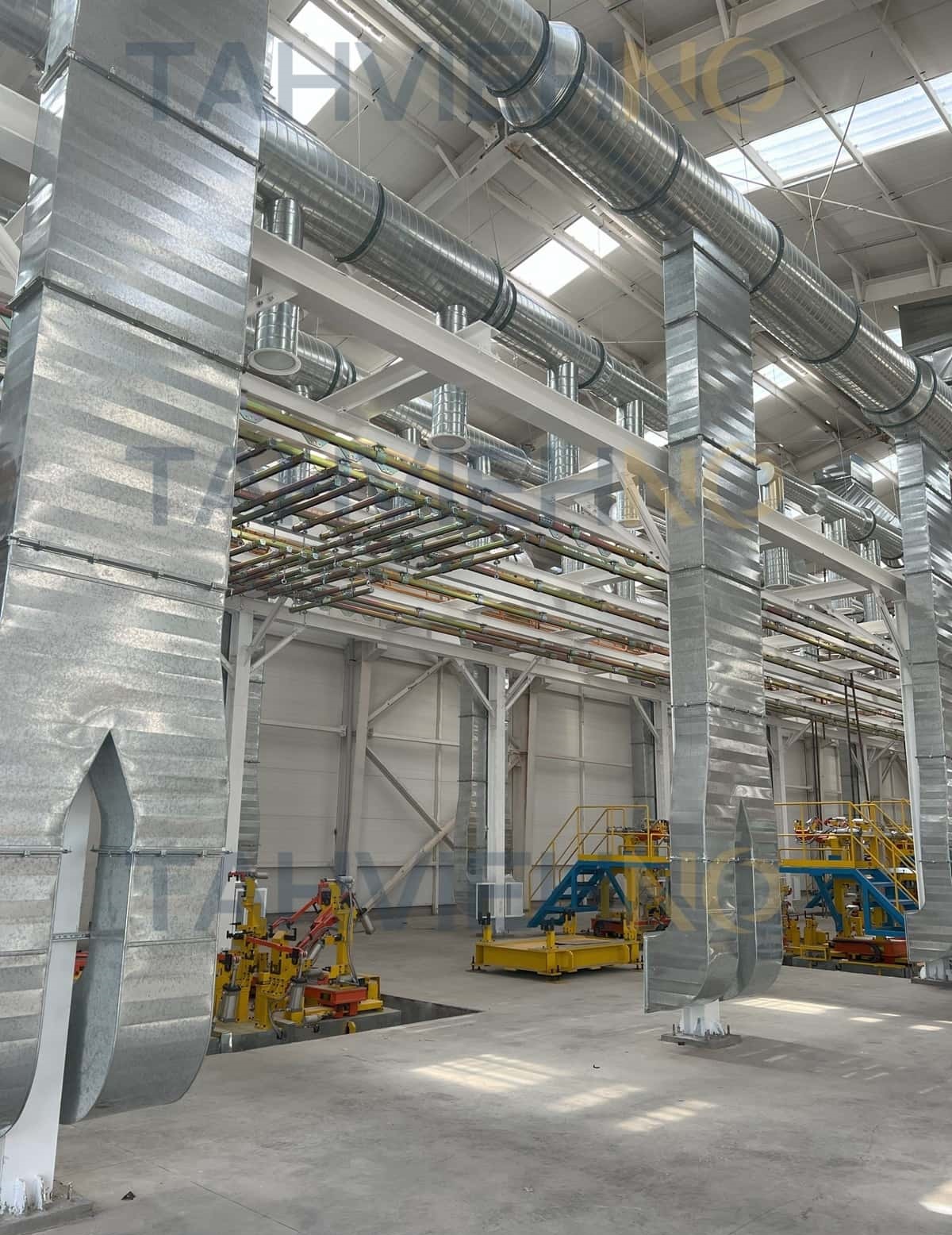

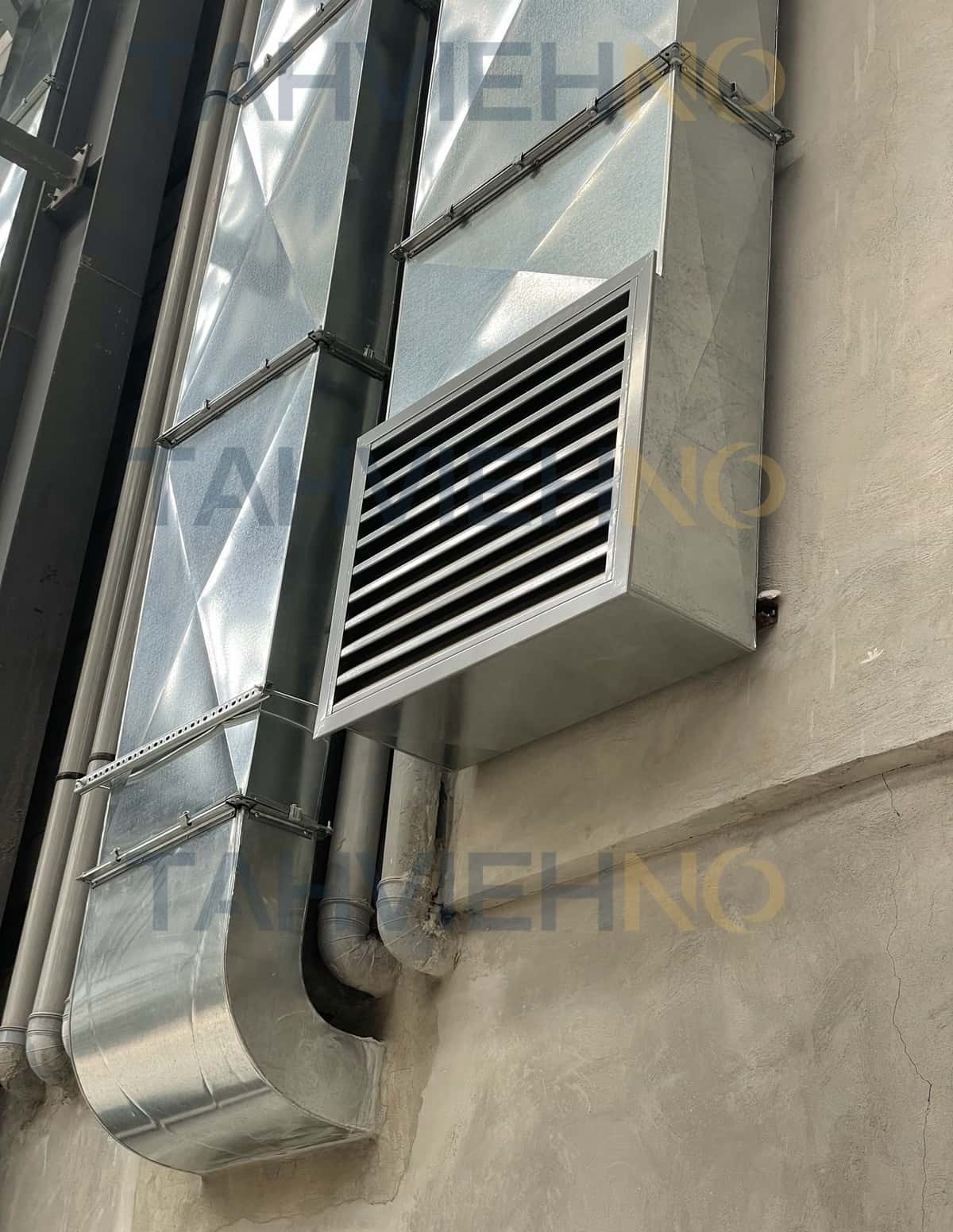

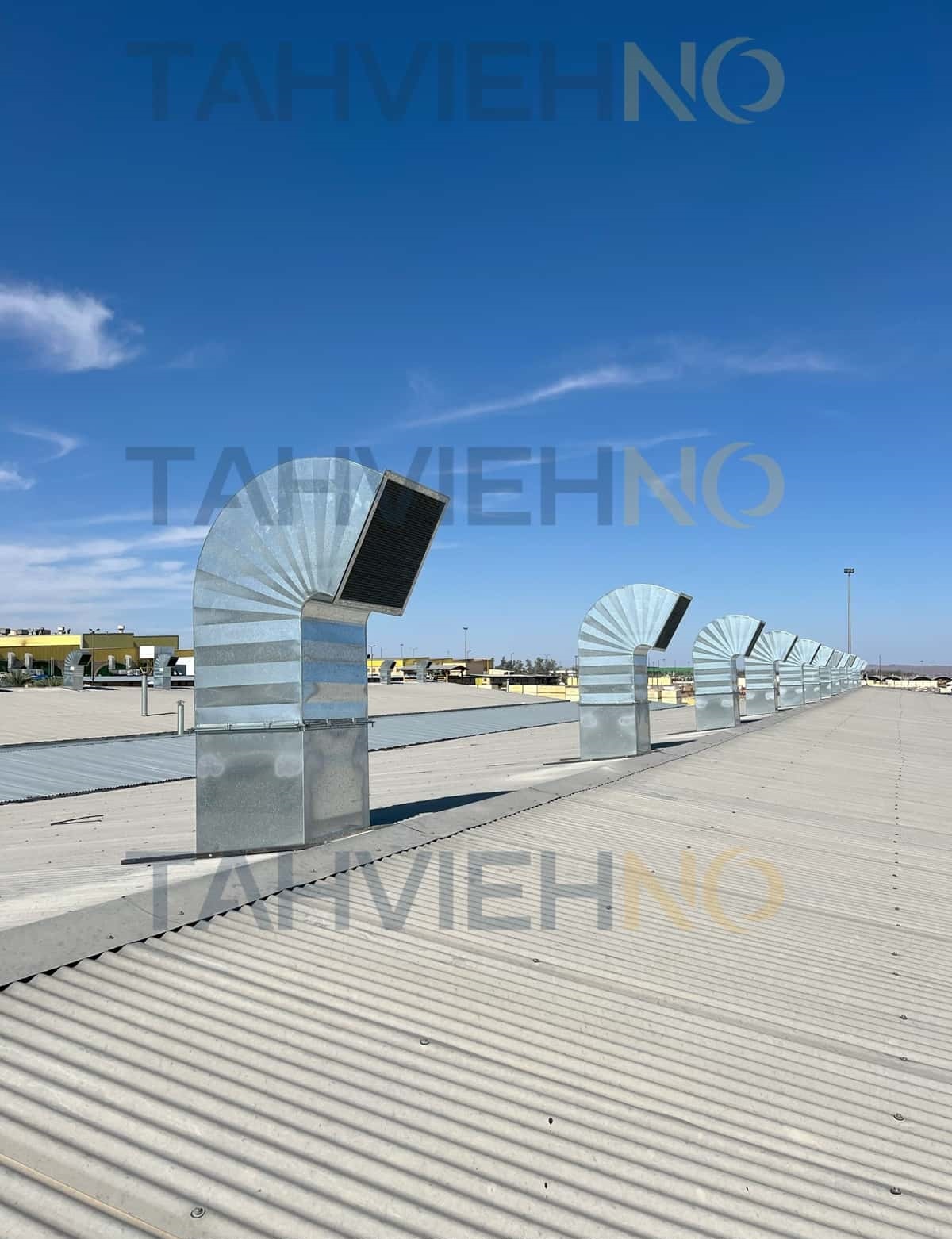

نمونه پروژه های انجام شده با کانال TDC

مشخصات و ویژگی های کانال TDC

مقایسه کانال TDC و کانال اسپیرال

کانال‌های TDC و اسپیرال دو نوع رایج از کانال‌های تهویه مطبوع هستند که هر کدام مزایا و معایب خاص خود را دارند. انتخاب بین این دو کانال به نیاز پروژه، شرایط محیطی و بودجه بستگی دارد.

در ادامه، مقایسه‌ای جامع بین این دو نوع کانال ارائه شده است:

نتیجه‌گیری:

• اگر پروژه شما در فضاهای محدود، با بودجه کمتر و نیاز به نصب سریع اجرا می‌شود، کانال TDC انتخاب بهتری است.
• اگر کاهش افت فشار، صدای کمتر و ظاهر زیبا برای شما اهمیت دارد، یا نیاز به انتقال هوا در مسافت‌های طولانی و با فشار بالا دارید، کانال اسپیرال گزینه مناسب‌تری خواهد بود.

هر دو نوع کانال با توجه به طراحی و نیاز پروژه می‌توانند عملکرد قابل قبولی ارائه دهند. انتخاب درست بستگی به بررسی دقیق نیازها و شرایط پروژه دارد.

قیمت کانال TDC

بر اساس ارزش اقتصادی فلزات در صنایع و بازار، قیمت ورق گالوانیزه، ورق آلومینیوم و ورق استنلس استیل به ترتیب رتبه‌های 3، 2 و 1 را در صنعت ساخت کانال تهویه به خود اختصاص داده‌اند.

هزینه ساخت و نصب کانال‌های TDC به طور مستقیم به نوع و جنس ورق‌های به کار رفته در آن بستگی دارد. در صنعت ساخت کانال تهویه، قیمت مواد اولیه تأثیر زیادی بر هزینه نهایی دارد. به ترتیب، ورق گالوانیزه مقرون‌به‌صرفه‌ترین گزینه، ورق آلومینیوم گزینه‌ای میان‌رده، و ورق استنلس استیل به دلیل کیفیت و مقاومت بالا، گران‌ترین انتخاب در بازار به شمار می‌روند.

کارفرمایان و خریداران این کانال‌ها معمولاً بر اساس نیاز پروژه، شرایط جغرافیایی محل نصب، سطح رطوبت محیط و اهمیت زیبایی ظاهری، نوع مناسب ورق را انتخاب می‌کنند. این عوامل نقش مهمی در تعیین هزینه نهایی ساخت و نصب کانال دارند و به کاربران امکان می‌دهند تا انتخابی متناسب با بودجه و نیاز خود داشته باشند.

برای اطلاعات بیشتر با کارشناسان ما (02144443230) تماس بگیرید.

کاربرد کانال های TDC

کانال‌های TDC به دلیل طراحی منحصربه‌فرد و ویژگی‌های کارآمد، در سیستم‌های تهویه مطبوع (HVAC) کاربرد گسترده‌ای دارند. این کانال‌ها با ارائه اتصالات هوابند و نصب آسان، برای بهبود کارایی جریان هوا در ساختمان‌های تجاری، تأسیسات صنعتی و مراکز بهداشتی ایده‌آل هستند. استفاده از کانال‌های TDC باعث کاهش نشت هوا، افزایش بهره‌وری انرژی و بهبود کیفیت هوای داخلی می‌شود.

• صنایع نفت و گاز و پتروشیمی
• بیمارستان‌ها و مراکز درمانی
• سوله‌ها و کارخانجات صنعتی
• صنایع غذایی و دارویی
• فرودگاه‌ها و مراکز بزرگ عمومی
• ساختمان‌های اداری و تجاری
• مراکز خرید

خرید کانال TDC

خرید کانال TDC برای پروژه‌های صنعتی و ساختمانی نیازمند توجه به چند نکته کلیدی است. در ادامه به مواردی که هنگام خرید این کانال‌ها باید در نظر داشته باشید اشاره می‌کنیم:

جنس ورق و ضخامت

کانال‌های TDC از ورق گالوانیزه تولید می‌شوند، اما ضخامت این ورق‌ها متغیر است (معمولاً بین 0.6 تا 1.5 میلی‌متر). اگر پروژه شما در محیط‌های مرطوب یا صنعتی با شرایط سخت انجام می‌شود، انتخاب ورق ضخیم‌تر توصیه می‌شود.

نوع فلنچ و اتصالات

یکی از ویژگی‌های مهم کانال‌های TDC استفاده از فلنچ‌های گالوانیزه با کیفیت بالا است. هنگام خرید، به کیفیت و دقت اتصالات فلنچ توجه کنید، زیرا این موضوع در جلوگیری از نشتی هوا و کاهش لرزش اهمیت زیادی دارد.

اندازه و ابعاد کانال

کانال‌های TDC معمولا به صورت چهارگوش تولید می‌شوند، اما ابعاد آن باید با نیازهای پروژه شما تطابق داشته باشد. اندازه مناسب جریان هوا را بهینه می‌کند و از افت فشار جلوگیری می‌کند.

شرایط نصب و حمل‌ونقل

کانال‌های TDC به دلیل ساختار مستحکم خود نیازمند حمل‌ونقل دقیق هستند. همچنین در هنگام نصب، بررسی کنید که تیم نصاب تجربه کافی در نصب این نوع کانال‌ها را داشته باشد تا از هرگونه مشکل جلوگیری شود.

هزینه و بودجه

قیمت کانال‌های TDC به عوامل مختلفی مانند ضخامت ورق، ابعاد کانال و نوع اتصالات بستگی دارد. قبل از خرید، با دریافت مشاوره از کارشناسان، گزینه‌ای متناسب با بودجه و نیازهای پروژه خود انتخاب کنید.

برند و تولیدکننده

انتخاب تولیدکننده معتبر تضمین‌کننده کیفیت محصول است. شرکت‌هایی مانند تهویه نو با سال‌ها تجربه و استفاده از تکنولوژی‌های روز دنیا، کانال‌های TDC باکیفیت و استاندارد ارائه می‌دهند.

با توجه به این نکات، می‌توانید یک کانال TDC مناسب برای پروژه خود تهیه کنید. برای دریافت مشاوره رایگان و اطلاع از قیمت‌ها، با متخصصان ما در تماس باشید و از خدمات حرفه‌ای ما بهره‌مند شوید.

مزایای کانال TDC

• مقاومت در برابر رطوبت و خوردگی:این کانال‌ها از گالوانیزه ساخته می شوند و در برابر رطوبت هوا مقاومت بالایی دارند و نیازی به رنگ‌آمیزی یا استفاده از ضدزنگ ندارند.
• انعطاف لازم در تغییر شکل، تنظیم طول و ارتفاع.
• استحکام بالا: به دلیل استفاده از فلنج و اتصالات مقاوم، کانال در برابر لرزش و فشار بسیار پایدار است.
• سرعت تولید بالایی دارند.
• وزن کم: به دلیل سبک بودن، وزن اضافی به سازه‌های ساختمان وارد نمی‌کنند.
• نصب آسان و سریع: سهولت در نصب و اتصال با پیچ و مهره بدون عملیات جوشکاری.
• کانال‌های TDC به عنوان عایق‌های صوتی عمل می‌کنند و به کاهش انتشار صدا کمک می‌کنند.
• بازگشت‌پذیری: قطعات آن به سادگی از هم جدا می شوند.
• تنوع در ضخامت ورق: بسته به نیاز پروژه، ضخامت‌های مختلفی از ورق‌ها قابل استفاده هستند.
• کاربرد گسترده: از این نوع کانال در ساختمان‌های مسکونی، سوله‌های صنعتی و پروژه‌های بزرگ عمرانی استفاده می‌شود.
• زیبایی ظاهری: مناسب برای مکان‌هایی که ظاهر کانال اهمیت دارد.
• قیمت مناسب: در مقایسه با برخی سیستم‌های پیشرفته، هزینه پایین‌تری دارد.
• قابلیت شستشو و تمیزکاری آسان به دلیل گالوانیزه بودن کلیه قطعات کانال

معایب کانال TDC

• وزن بالاتر نسبت به کانال آلومینیومی: به دلیل استفاده از ورق‌های گالوانیزه، ممکن است نسبت به کانال‌های آلومینیومی سنگین‌تر باشد.
• نیاز به تجهیزات خاص برای ساخت: برش و نصب دقیق نیازمند دستگاه‌های CNC و تجهیزات تخصصی است.
• حساسیت به ضربه در مراحل نصب: ممکن است در اثر ضربه یا جابجایی نامناسب دچار آسیب شود.
• محدودیت در اشکال هندسی خاص: معمولا به صورت چهارگوش طراحی می‌شود و در پروژه‌های خاص با اشکال پیچیده، کاربرد محدودی دارد.
• هزینه نگهداری در محیط‌های اسیدی: در شرایط بسیار خورنده یا اسیدی، نیاز به نگهداری و بررسی دوره‌ای دارد.
• افت فشار به دلیل طراحی چهارگوشافت فشار به دلیل طراحی چهارگوش

اشکال مختلف کانال تهویه TDC با فلنچ گالوانیزه

کانال‌های تهویه TDC با فلنچ گالوانیزه در دو شکل اصلی طراحی و تولید می‌شوند: چهارگوش و گرد. انتخاب نوع کانال به نیاز پروژه و مزایای هر یک بستگی دارد.

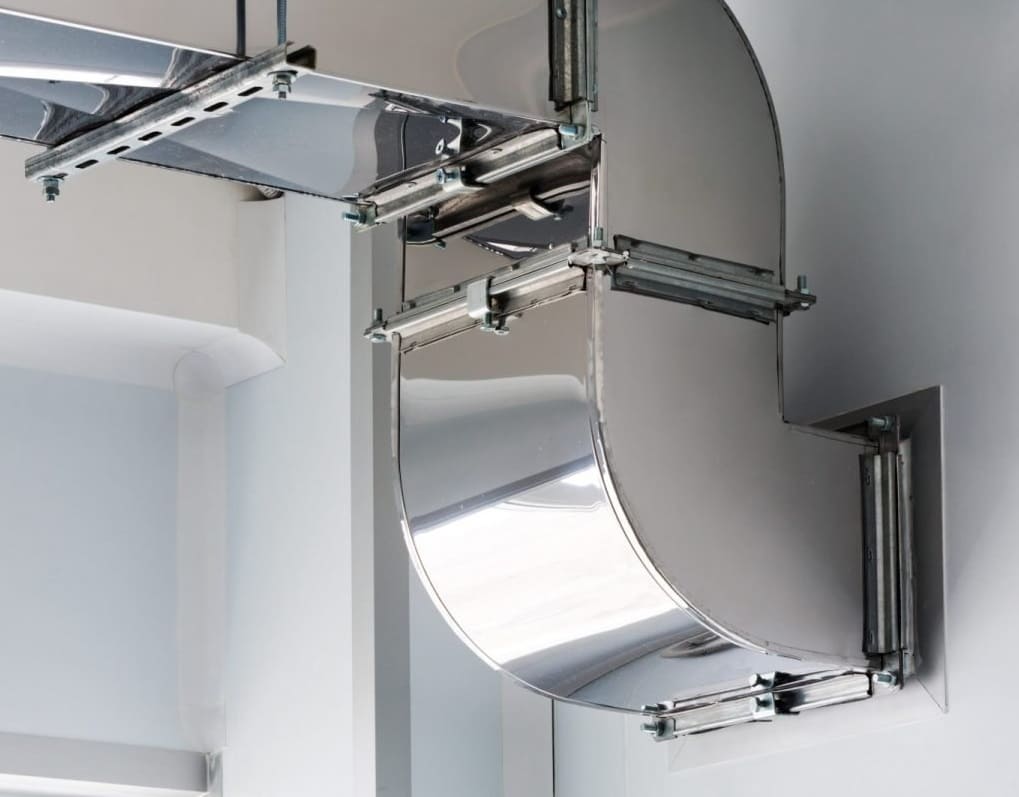

کانال TDC چهارگوش

کانال‌های چهارگوش به شکل مربع یا مستطیل طراحی می‌شوند و فلنچ‌های استفاده‌شده نیز به همین شکل هستند. این کانال‌ها به دلیل طراحی ساده و امکان استفاده در فضاهای محدود، کاربرد گسترده‌ای در پروژه‌های ساختمانی دارند.

کانال TDC گرد

در کانال‌های گرد، سطح مقطع کانال دایره‌ای است و فلنچ‌های مورد استفاده نیز به صورت گرد طراحی می‌شوند. این نوع کانال به دلیل افت فشار کمتر و جریان هوای بهینه، معمولاً در پروژه‌هایی که نیاز به کارایی بالاتر دارند، انتخاب می‌شود.

انتخاب بین این دو شکل بر اساس نیازهای پروژه، فضای در دسترس و اولویت‌های عملکردی انجام می‌شود.

قطعات تشکیل دهنده کانال فلنج TDC

قطعات تشکل دهنده کانال هوای TDC بشرح زیر است :

1- پروفیل فلنچ گالوانیزه یا نبشی TDC

به فلنچ‌هایی می‌گویند که از جنس گالوانیزه ساخته می‌شود‌. این نوع فلنچ‌ها ، جایگزین بسیار خوبی برای فلنچ از نوع آهنی می‌باشند . این فلنچها در سایز‌‌های ۲، ۳ و ۴ سانتیمتر تولید می‌شوند. مطابق استاندارد ورق فلنچ TDC از نوع 51DX  بوده و از مقاومت ، فنریت بالا و سبکی خاصی برخوردار میباشد.

2- گوشه یا کرنر

گوشه یا کرنر‌ها در کانال تهویه TDC ، از جنس گالوانیزه و به صورت ۹۰ درجه می‌باشند که با استفاده از این نوع گوشه‌ها ، می‌توان فلنج‌های گالوانیزه را به یکدیگر متصل کرد. بر روی این کرنر‌ها سوراخ‌هایی تعبیه شده تا با استفاده از پیچ و مهره ، فلنچ های متقابل از دو قطعه کاتال را به هم متصل کرد. سایز گوشه یا کرنر‌ها ، به نسبت سایز فلنچ‌ها تعیین و مشخص می‌شود‌.

3- کلیپس

کلیپس کانال چهارگوش یا گیره، قطعه‌ای در کانال تهویه TDC یا فلنج گالوانیزه است که به شکل حرف C لاتین تولید می‌شود. این قطعه به گونه‌ای طراحی شده است که لبه بالایی پروفیل فلنج با استفاده از یک پیچ که در وسط کلیپس قرار دارد، تحت فشار توسط آچار قرار می‌گیرد. این فشار باعث می‌شود که دو لبه فلنج‌های متقابل از دو قطعه کانال به یکدیگر نزدیک شده و متصل شوند. در ادامه این روند، قطعات ساخته‌شده کانال در امتداد هم نصب می‌شوند.

4- نوار درزگیر

نوار درزگیر یا گسکت، نوارهایی در کانال تهویه TDC هستند که بین دو فلنج از دو قطعه کانال قرار می‌گیرند. هنگامی که فلنج‌ها توسط کلیپس تحت فشار قرار می‌گیرند، فرآیند هوا‌بندی فاصله بین فلنج‌ها انجام می‌شود. نوارهای درزگیر در سایزهای ۱.۵، ۲، ۳ و ۴ سانتی‌متر متناسب با اندازه فلنج‌ها تولید و مورد استفاده قرار می‌گیرند.

ساخت کانال TDC

از آنجا که کانال TDC نقش مهمی در تهویه هوا دارد، لازم است در جزئیات ساخت آن، دقت و توجه بیشتری انجام شود تا در زمان نصب دچار مشکل نشویم.

برای ساخت کانال TDC، ابتدا ورق‌های گالوانیزه با استفاده از دستگاه‌های CNC صنعتی به ابعاد و شکل‌های مورد نظر برش داده می‌شوند. سپس این ورق‌ها وارد مرحله خم‌کاری می‌شوند تا به شکل هندسی چهارگوش درآیند. ضخامت این ورق‌ها معمولاً بین 0.6 تا 1.5 میلی‌متر متغیر است و بسته به نوع پروژه و شرایط محیطی، انتخاب می‌شود.

در ادامه، لبه‌های ورق‌ها برای نصب فلنچ آماده می‌شوند. فلنچ‌ها که معمولاً از جنس گالوانیزه هستند، به وسیله دستگاه‌های پانچ روی کانال نصب شده و با استفاده از پیچ‌ها یا گیره‌های مخصوص، اتصالاتی کاملاً ایمن و بدون نشتی ایجاد می‌کنند. برای جلوگیری از نشت هوا و افزایش بازدهی، درزهای کانال با نوارهای آب‌بندی یا چسب‌های صنعتی پوشش داده می‌شوند.

در برخی موارد خاص، این کانال‌ها می‌توانند به صورت اسپیرال نیز طراحی شوند، اما شکل استاندارد آن‌ها چهارگوش است. این کانال‌ها به دلیل مقاومت بالا در برابر زنگ‌زدگی و خوردگی و همچنین امکان انتقال هوای تازه با کمترین افت فشار، در پروژه‌های صنعتی و ساختمانی کاربرد گسترده‌ای دارند.

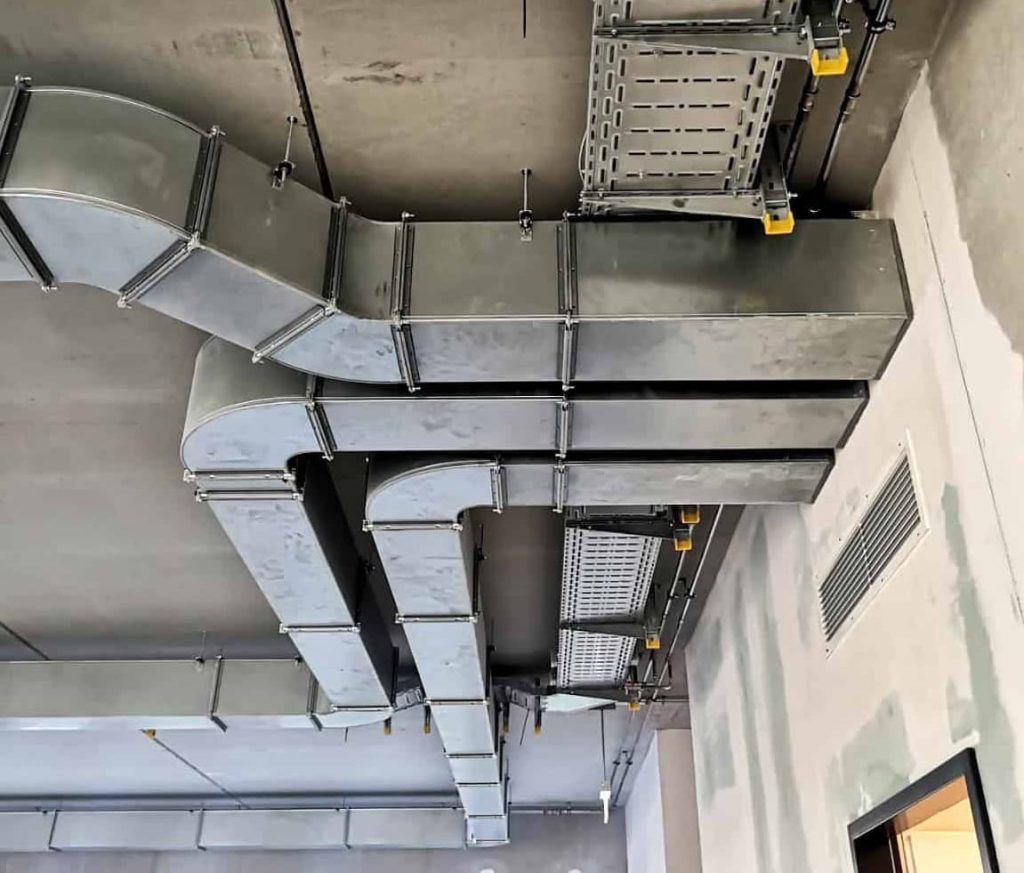

نصب کانال TDC

آماده‌سازی محل نصب

ابتدا فضای نصب بررسی شده و مسیر عبور کانال‌ها با توجه به نقشه‌های طراحی مشخص می‌شود. موانع احتمالی در مسیر حذف شده و نقاط اتصال به تجهیزات تهویه (مانند فن‌ها یا دریچه‌ها) تعیین می‌شوند.

مونتاژ قطعات کانال

قطعات پیش‌ساخته کانال TDC که شامل فلنچ‌های گالوانیزه، کرنرها و نوارهای درزگیر هستند، در محل پروژه یا کارگاه مونتاژ می‌شوند. برای اتصال قطعات به یکدیگر از پیچ‌های سرمته‌ای یا گیره‌های مخصوص استفاده می‌شود.

آب‌بندی درزها

برای جلوگیری از نشتی هوا، تمامی درزها و اتصالات کانال با نوارهای درزگیر یا چسب‌های مخصوص آب‌بندی می‌شوند. این کار به خصوص در سیستم‌هایی که کنترل دقیق فشار هوا اهمیت دارد، ضروری است.

نصب و تثبیت کانال‌ها

کانال‌ها به کمک ساپورت‌های مخصوص یا پایه‌های نگهدارنده در محل خود نصب و محکم می‌شوند. فاصله بین ساپورت‌ها بر اساس وزن و ابعاد کانال تعیین می‌شود تا از لرزش و افتادگی جلوگیری شود.

اتصال به تجهیزات تهویه

در انتهای مسیر، کانال‌ها به فن‌ها، دمنده‌ها یا دریچه‌های تهویه متصل می‌شوند. در این مرحله، دقت در نصب اتصالات برای جلوگیری از نشتی و افت فشار بسیار مهم است.

تست و بررسی نهایی

پس از نصب، سیستم تهویه روشن شده و جریان هوا در کانال‌ها بررسی می‌شود. این تست شامل بررسی نشتی، افت فشار و عملکرد صحیح تمامی بخش‌ها است.

کلام آخر

کانال‌سازی صنعتی با استفاده از کانال TDC به دلیل مقاومت بالا و نصب آسان، در پروژه‌های بزرگ تهویه مطبوع بسیار مورد توجه قرار گرفته است.

در این مقاله تلاش کردیم اطلاعات جامع و کاربردی در مورد کانال TDC ارائه دهیم. اکنون با ویژگی‌ها، قطعات مورد استفاده و مزایای خاص این نوع کانال تهویه با فلنج گالوانیزه آشنا شده‌اید. با این دانش می‌توانید با اطمینان بیشتری اقدام به انتخاب و خرید کانال TDC کنید. برای مشاوره و ثبت سفارش، می‌توانید با کارشناسان ما در ارتباط باشید.
