مینی چیلر چیست و چه تفاوتی با چیلر مرکزی دارد؟

در این مطلب قصد داریم به شرح نحوه عملکرد مینی چیلر و تفاوت آن با چیلر مرکزی بپردازیم. تفاوت اصلی مینی چیلر ها با چیلر ها ظرفیت آنها می باشد. مینی چیلر همانطور که از نامش پیداست، یک چیلر کوچک با ظرفیت کمتر از 10 تن تبرید هستند که کار اصلی مینی چیلر ها تولید آب سرما برای تامین سرمایش ساختمان های مسکونی می باشد. این دستگاه زیر مجموعه چیلر های تراکمی بوده که به دلیل بهره برداری آسان از سیستم های HVAC و اهمیت راه اندازی آنها کندانسور مینی چیلرها به شکل هوا خنک طراحی و تولید می شود.

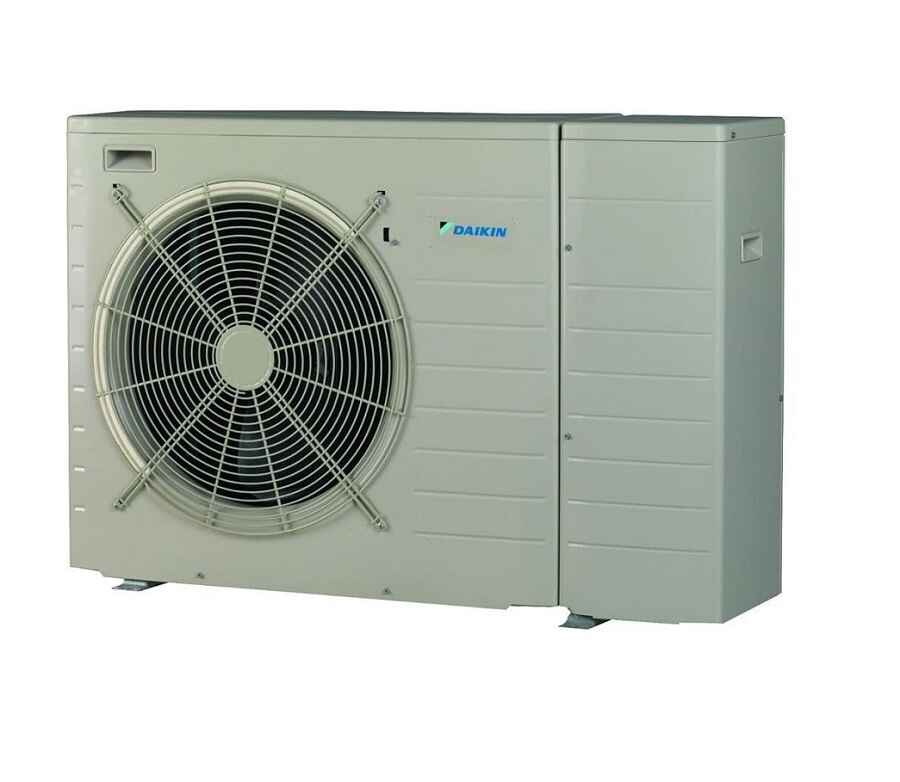

مینی چیلر چیست؟

در ابتدای مقاله بطور خلاصه تعریفی از مینی چیلر ها ارائه نمودیم، این دستگاه ها تشکیل شده از کمپرسور (Compressor) ، کندانسور (Condenser) ، شیر انبساط (Expansion valve) و اواپراتور (Evaporator) و همچون سایر چیلر های تراکمی به منظور ایجاد سیکل تبرید تراکمی بخار (کارنو) مورد استفاده قرار می گیرند. مینی چیلر ها همان چیلرهای خانگی می باشند که معمولا در تراس واحد های مسکونی نصب می شوند.

نحوه کار این دستگاه به این صورت است که ابتدا بخار مبرد بوسیله کمپرسور متراکم شده و فشار و دمای آن افزایش می یابد و سپس حرارت مبرد بواسطه کندانسور به هوای محیط دفع شده تا تبدیل به مایع شود. مایعی که از کندانسور خارج می شود ،حین عبور از شیر انبساط افت فشار زیادی را متحمل می شوند و اگر بخشی از مایع مبرد بخار شود موجب کاهش بیشتر دمای مبرد خواهد شد. جریان آب عبوری از اوپراتور ها توسط مبرد سرد ورودی به آنها خنک شده و پس از بخار شدن دوباره به کمپرسور باز می گردد.

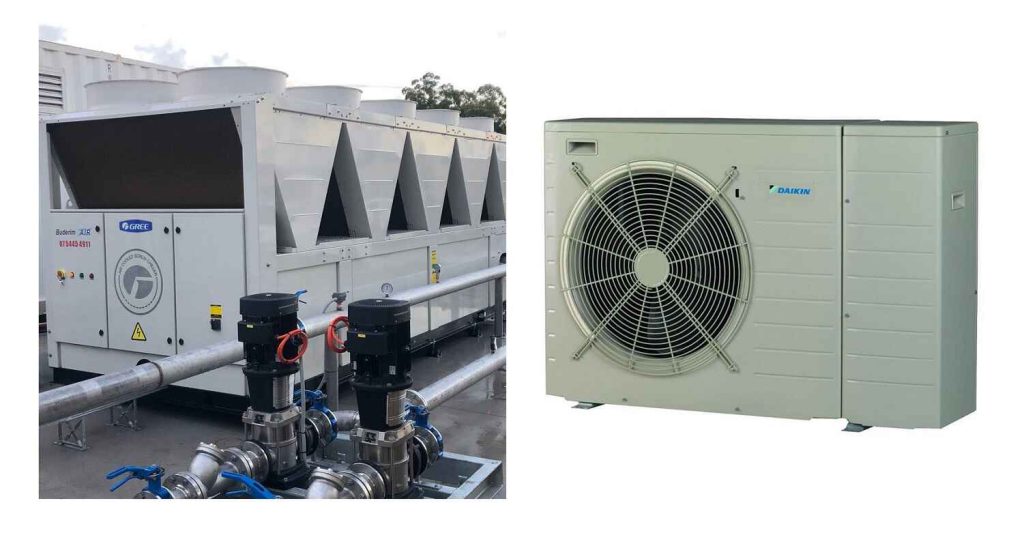

تفاوت مینی چیلر ها با چیلر مرکزی در چیست؟

از لحاظ ساختار دستگاهی تفاوتی در این دو وجود ندارد اما اولین تفاوت مینی چیلر ها با چیلر معمولی در ظرفیت آنها است، ظرفیت مینی چیلر ها بیشتر از 10 تن مبرد نبوده.

در صورتیکه برای ایجاد سرمایش یک ساختمان مسکونی، مینی چیلر در نظر گرفته شود، باید هر واحد آن مجهز به یک دستگاه باشند که به یونیت های داخلی یا همان فن کویل ها متصل می شود اما در صورتیکه از چیلر مرکزی استفاده شود و تمامی واحدها از همان تغذیه می کنند. ساختمان هایی که مجهز به چیلر مرکزی می باشند هزینه برق مصرفی آنها به نسبت کمتر از ساختمان هایی است که از مینی چیلر استفاده می کنند. البته امروزه دستگاهی به نام Energy meter طراحی شده که مصرف برق هر واحد از ساختمان را بصورت جداگانه کنترل می کند.

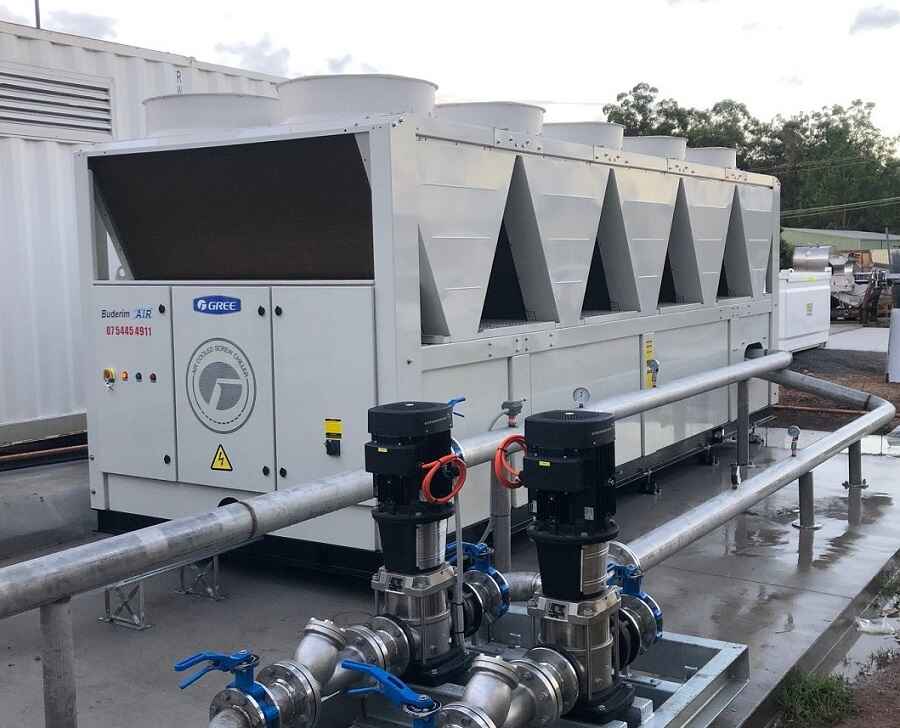

تفاوت مینی چیلر آپارتمانی با مینی چیلر صنعتی

از مینی چیلر های و یا همان چیلرهای خانگی به دلیل ظرفیت محدودشان اغلب در ساختمان های مسکونی، خانه و ویلاهای شخصی استفاده می کنند البته ممکن است برخی از واحد های تجاری و اداری نیز در شرایطی از آن برای تهویه مطبوع استفاده نمایند، بطور کلی می توان گفت فرآیند تولید مینی چیلر ها، شرایط کاری دستگاه ها را تعیین می کند. به عبارت دیگر این دستگاه قرار است کاربرد صنعتی داشته باشد یا جهت تهویه مطبوع مورد استفاده قرار گیرد! در غیر اینصورت تفاوت کاربری پروژه فقط در محاسبه ظرفیت برودتی دستگاه مؤثر خواهد بود.

مینی چیلر ها چه کاربردی دارند؟

با توجه به تعریفی که از مینی چیلر خدمت شما عزیزان ارائه دادیم، شاید این سوال در ذهنتان مطرح شود که “مینی چیلر ها چه کاربردی دارند؟”

عموما از مینی چیلر ها به منظور ایجاد تهویه مطبوع استفاده می کنند زیرا ظرفیت اغلب پروژه های صنعتی این تناسبی با کارایی این دستگاه ندارد و گزینه ای مناسب برای ساختمان های مسکونی (بخصوص با تعداد واحدهای پایین) می باشند. البته امکان استفاده از این دستگاه تهویه مطبوع در برخی سازه های تجاری-اداری نیز وجود دارد.

ترمینال یونیت هایی به نام فن کویل در کنار مینی چیلر استفاده می شود که معمولا در فضاهای متعدد  هر واحد از ساختمان تعبیه می گردند. عمل ایجاد سرمایش در این دستگاه بدین صورت است که آب سرد تولید شده از داخل لوله های فن کویل عبور کرده و بدین ترتیب هوای خنکی که برای ایجاد سرمایش نیاز است را تولید می نماید و بعد از گرم شدن مجددا به آن برمی گردد و تا دوباره دمای استاندارد تهویه (7 درجه سانتی گراد) سرد می شود.

مینی چیلر مدولار چیست؟

قطعا استفاده از مینی چیلر ها برای ساختمان هایی که تعداد واحدهای زیادی دارند مقرون به صرفه نخواهد بود و علاوه بر آن فضای لازم برای جانمایی دستگاه ها نیز چندان مناسب نخواهد بود. درست است که استفاده از چیلر مرکزی در چنین شرایطی بسیار بصرفه می باشد اما خرابی و تعمیر این سیستم بزرگ مرکزی هزینه بسیار زیادی دارد و در صورت وجود اختلاف در یک ساختمانو همکاری نکردن اعضای آن به قیمت محروم شدن کل خانوار ها  از آب سرد، تمام می شود از این رو به منظور پیشگیری از بروز چنین مسائلی، از پروژه های بزرگ تهویه مطبوع، از مینی چیلرهای مدولار به عنوان جایگزین چیلر مرکزی استفاده می شود و به عبارتی از چند چیلر کوچک با ظرفیت های نسبتاً زیاد و معمولاً یکسان که با یکدیگر مدولار می شوند، استفاده می شود.

به عنوان مثال: در یک مجتمع مسکونی 60 واحدی (هر یک 200 متر مربع) می توان به ازای هر 6 واحد 1 دستگاه مینی چیلر مدولار به ظرفیت هر یک 30 تن تبرید استفاده کرد. با اینکار بجای 60 دستگاه مینی چیلر مستقل از 10 دستگاه مینی چیلر مدولار استفاده شده و همچنین فضای لازم برای بهره برداری کاهش یافته و در مقایسه با چیلر مرکزی، امنیت بهره برداری از سیستم افزایش می یابد.
