ایرواشر (Airwasher) یا هواشوی، یک سیستم تهویه مطبوع است که براساس سرمایش تبخیری کار می کند. ایرواشر می تواند هوا را تصفیه، مرطوب و از نظر دمایی متعادل کند. دستگاه ایرواشر در مقایسه با دیگر انواع سیستم های تهویه مطبوع صنعتی دارای مزایا و معایبی است که در ادامه ذکر شده است. در این مقاله همچنین به بیان نحوه عملکرد دستگاه ایرواشر، مشخصات فنی، قدرت خنک کنندگی و اجزای تشکیل دهنده ایرواشر می پردازیم.
جدول محتوا

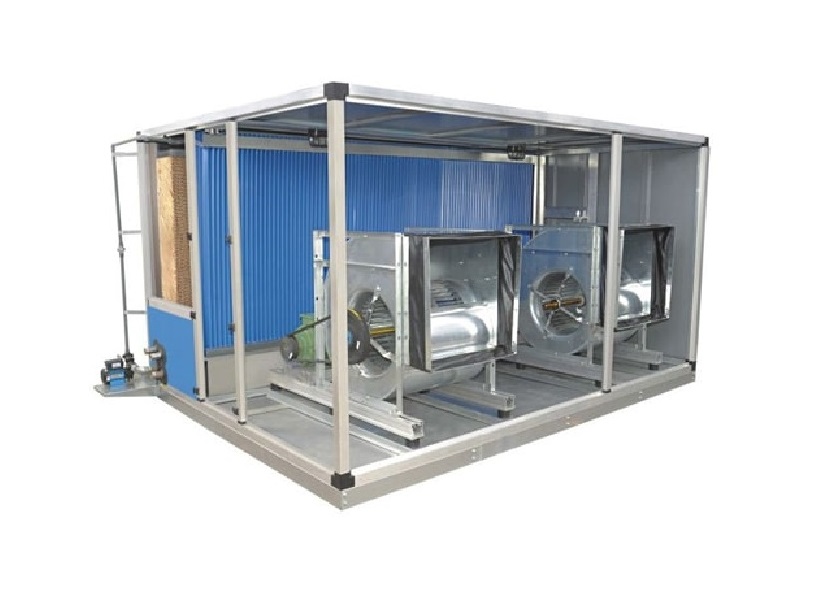

ایرواشر چیست ؟
شستن هوا با آب کار غیرممکنی به نظر میرسد اما دستگاه ایرواشر (Airwasher) یا هواشوی این کار را انجام می دهد. دستگاه هواشوی با پاشیدن آب بر روی هوای دریافتی آن را تمیز و مرطوب کرده و بسته به نیاز محیط، دمای آن را خنک تر یا گرم تر می کند، بنابراین می توان آن را یک سیستم تهویه مطبوع چهار فصل دانست.
وظایف اصلی ایرواشر شامل فیلتراسیون هوا، تنظیم دما (کاهش یا افزایش)، افزایش رطوبت و تأمین هوای تازه است. به دلیل کارایی بالا و مصرف انرژی بهینه، ایرواشرها در محیطهای صنعتی، تجاری و حتی مسکونی برای ایجاد شرایط هوای مطلوب به طور گسترده مورد استفاده قرار میگیرند. همچنین، این دستگاهها در ظرفیتهای مختلف تولید میشوند تا با نیازهای متنوع تهویه مطبوع سازگار باشند.
دستگاه ایرواشر و دستگاه هواساز در عین اینکه عملکرد مشابهی دارند دو دستگاه متفاوت هستند. گاهی ایرواشر به عنوان بخشی از دستگاه هواساز (به منظور افزایش رطوبت) مورد استفاده قرار می گیرد. در هواساز، سرمایش با کویلهای برودتی و چیلر انجام میشود، در حالی که ایرواشر از روش تبخیری برای سرمایش استفاده میکند. هواساز به دیگ آب گرم و چیلر نیاز دارد، اما ایرواشر تنها به دیگ آب گرم برای گرمایش احتیاج دارد.
کاربرد دستگاه ایرواشر
ایرواشر برای محیطهای خشک که نیاز به افزایش رطوبت دارند، بسیار مناسب است. این دستگاه معمولاً در فضاهای بزرگ و یکپارچه که به بخشهای جداگانه تقسیم نشدهاند، بهترین عملکرد را ارائه میدهد. ایرواشرها به دلیل ویژگیهای چندمنظوره خود، در کاربردهای زیر نیز مورد استفاده قرار میگیرند:
- سولههای صنعتی: برای تهویه و خنکسازی محیط کارگاهها و کارخانهها.
- گلخانهها: برای کنترل رطوبت و دمای محیط رشد گیاهان.
- مراکز تجاری و فروشگاهها: جهت تأمین هوای مطبوع و تازه.
- مساجد و اماکن مذهبی: برای تهویه مطبوع و کنترل دما و رطوبت.
- سالنهای ورزشی و نمایشگاهها: برای ایجاد جریان هوای مطبوع در فضاهای بزرگ.
- محیطهای تولیدی خاص: مانند صنایع غذایی، دارویی، و نساجی که به کنترل دما و رطوبت نیاز دارند.
انواع سیستم ایرواشر
سیستمهای ایرواشر را میتوان بر اساس نوع عملکرد و کاربرد به دو دسته اصلی ایرواشر تبخیری و ایرواشر هیبریدی تقسیمبندی کرد. ایرواشر تبخیری با استفاده از فرآیند تبخیر آب، برای سرمایش و افزایش رطوبت هوا طراحی شده و مناسب مناطق خشک و نیمهخشک است.
در مقابل، ایرواشر هیبریدی ترکیبی از سیستم تبخیری و تبرید تراکمی است که با افزودن کویل آب سرد و چیلر، توان سرمایشی بیشتری دارد و برای مناطق گرمتر یا کاربردهای خاص که به سرمایش دقیقتر نیاز دارند، مناسب است.
انواع ایرواشر صنعتی را میتوان براساس ظرفیت هوادهی تقسیمبندی نمود. به عنوان مثال ایرواشر 20000 CFM، ایرواشر 60000 CFM ، ایرواشر 40000 CFM و غیره.
علاوه بر این، ایرواشرها میتوانند بر اساس نوع گرمایش نیز به دستگاههای مجهز به کویل آب گرم، بخار یا هیتر الکتریکی دستهبندی شوند. انتخاب نوع ایرواشر به شرایط اقلیمی، نوع کاربری و نیازهای محیط بستگی دارد.

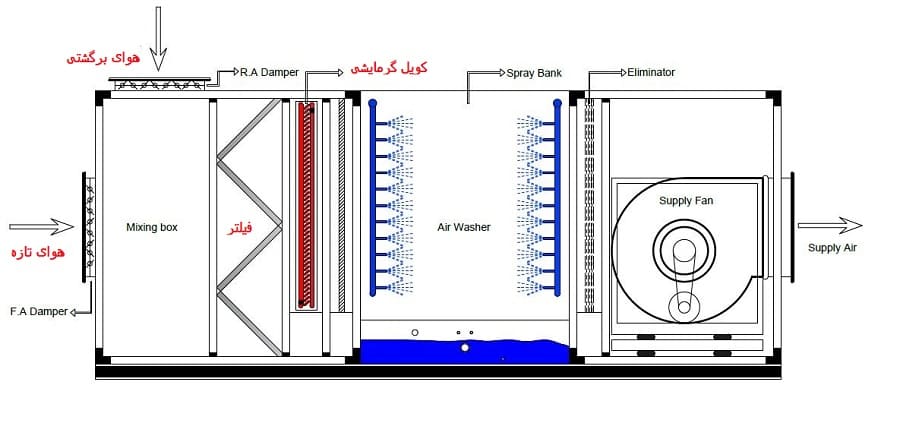

نحوه عملکرد دستگاه ایرواشر (Airwasher)
دستگاه ایرواشر در 2 حالت سرمایشی و گرمایشی کار می کند. در ادامه نحوه کار دستگاه ایرواشر در هر 2 حالت توضیح داده شده است:
در حالت سرمایشی، هوای آلوده از طریق فن که در انتهای دستگاه قرار دارد به داخل ایرواشر مکیده میشود و ابتدا از فیلترهای غبارگیر عبور میکند تا بهطور نسبی پاکسازی شود. سپس این هوای نسبتاً تمیز وارد محفظه آبفشان شده و با استفاده از دیفیوزر در این قسمت بهطور یکنواخت پخش میشود.
ذرات گردوغبار و آلودگیهای باقیمانده در هوا، هنگام برخورد با قطرات پودری آب که از نازلها پاشیده میشوند، از هوا زدوده میشوند. همزمان، تبادل حرارتی میان قطرات آب و جریان هوا، به کمک فن دستگاه، باعث خنک شدن هوای خروجی میشود. این هوای تمیز و خنک شده از طریق کانالکشی تهویه مطبوع به بخشهای مختلف ساختمان یا سوله منتقل میگردد.
در حالت گرمایشی، عملکرد دستگاه ایرواشر تغییر میکند. در این حالت، ایرواشر به یک کویل آب گرم مجهز میشود که معمولاً از جنس مس است. آب گرم تولیدشده توسط یک منبع خارجی مانند دیگ موتورخانه یا پکیج، از داخل این کویل عبور میکند و باعث گرم شدن سطح آن میشود.
هوای مکیده شده توسط فن، هنگام عبور از روی این کویل، گرمای آن را جذب کرده و گرم میشود. این هوای گرم سپس به فضای موردنظر منتقل میگردد. به این ترتیب، ایرواشر قادر است هم در فصول گرم برای سرمایش و هم در فصول سرد برای گرمایش استفاده شود.
عملکرد ایرواشر در حالت گرمایشی مشابه عملکرد هواساز است.

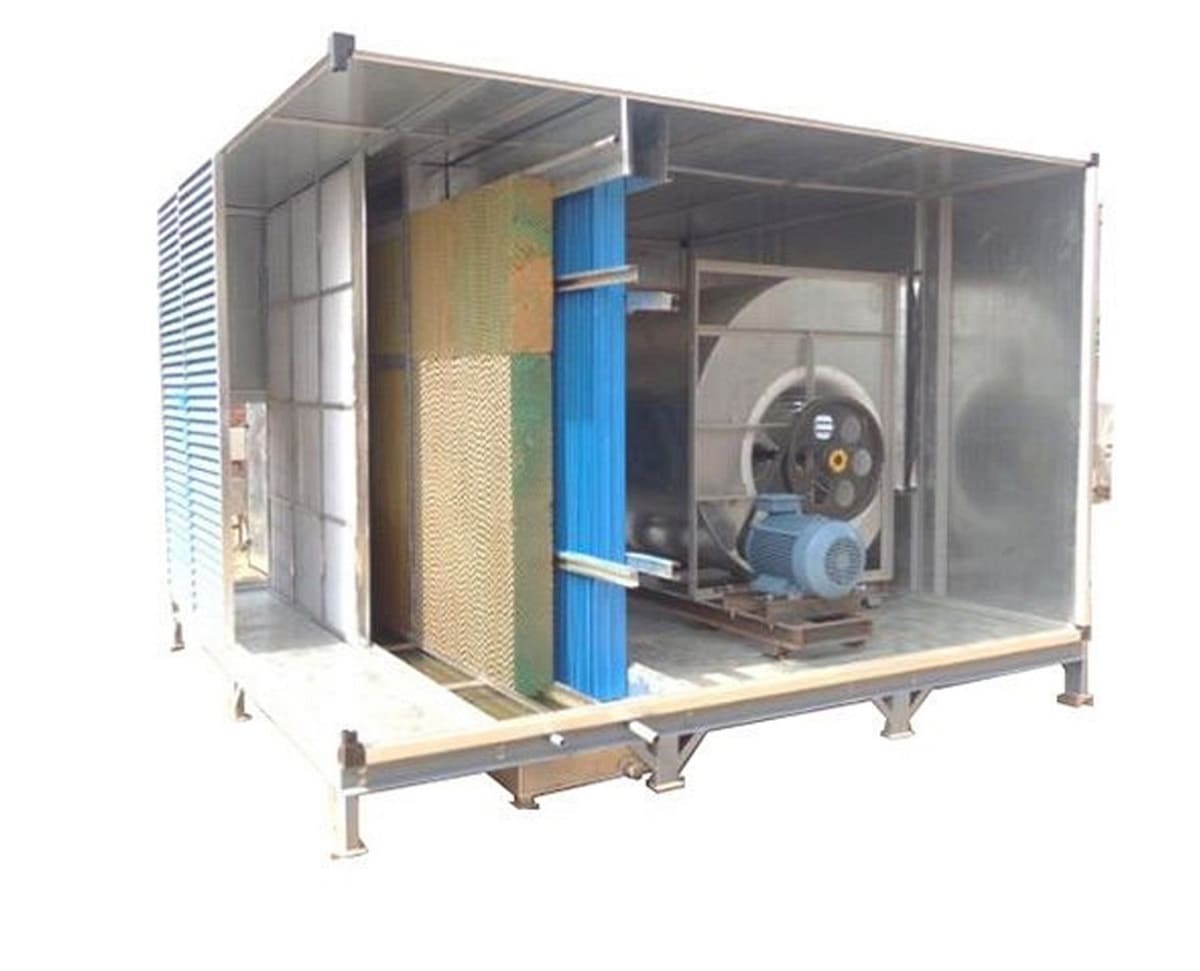

اجزای تشکیل دهنده ایرواشر
- فن و موتور الکتریکی: برای مکش و جابهجایی هوا.
- دمنده: از نوع گریز از مرکز (بلوئری) با تیغههای رو به جلو، برای تولید جریان هوای پرفشار.
- فیلتر تصفیه هوا: شامل فیلترهای قابل شستوشو و متحرک برای حذف گردوغبار و ذرات معلق.
- نازلهای تزریق آب: برای پاشش قطرات آب در فرآیند خنکسازی تبخیری.
- پمپ آب: جهت تأمین فشار آب لازم برای نازلها.
- مخزن آب (استخر آب کثیف): از جنس آهن گالوانیزه برای ذخیره و گردش آب در بخش “تر” دستگاه.
- دیفیوزر (پخشکننده هوا): برای توزیع یکنواخت هوا در محفظه دستگاه.
- کویل آب گرم: برای تأمین گرمایش، متصل به بویلر موتورخانه یا پکیج.
- تیغههای قطرهگیر: برای جلوگیری از ورود قطرات آب به جریان هوای خروجی.
- لولهکشی داخلی: شامل شیر شناور، پمپ و لولههای توزیع آب.
- بدنه و شاسی: از جنس مقاوم (معمولاً گالوانیزه)، برای محافظت از اجزا.
- سیستم کنترل و حسگرها: برای مدیریت و تنظیم عملکرد دستگاه.
- سیستم خنککاری تبخیری: شامل افشانکهای تزریق آب و پمپ.
ویژگی ها و مشخصات فنی دستگاه ایرواشر
ویژگیهای دستگاه ایرواشر:
- چندمنظوره بودن: قابلیت عملکرد در حالت سرمایشی و گرمایشی.
- فیلتر هوا: مجهز به فیلترهای غبارگیر برای حذف ذرات معلق و آلودگیهای هوا.
- تنظیم رطوبت: امکان افزایش یا کاهش رطوبت هوا، مناسب برای محیطهای خشک یا مرطوب.
- مصرف انرژی بهینه: به دلیل استفاده از آب برای خنکسازی و عدم نیاز به گازهای مبرد.
- دوام و طول عمر بالا: بدنه مقاوم، معمولاً از ورق گالوانیزه با پوشش ضدزنگ.
- نصب و نگهداری آسان: ساختار ساده با دسترسی راحت به قطعات برای تعمیر و نگهداری.
مشخصات فنی دستگاه ایرواشر:
مهمترین مشخصات فنی ایرواشر که در مقاله خرید ایرواشر صنعتی آمده، در زیر فهرست شده است:
- ظرفیت هوادهی (CFM): نشاندهنده حجم هوای جابهجا شده در هر دقیقه، متغیر از 3000 تا بیش از 60,000 CFM بر اساس نوع و ظرفیت دستگاه. در مدلهای خاص، این ظرفیت تا 150,000 مترمکعب در دقیقه نیز قابلافزایش است.
- کلاس رطوبتزنی: میزان توانایی دستگاه در افزایش رطوبت نسبی هوا، سنجیدهشده بر اساس درصد کارایی سیستم تبخیری. ایرواشرها معمولاً در کلاسهای 4، 6 و 8 عرضه میشوند.
- فن: فنهای سانتریفیوژ با کارایی بالا و سطح صدای پایین، در انواع پروانههای فوروارد و بکوارد، با اتصال مستقیم یا پولی و تسمه.
- نازلهای آبپاش: از جنس برنج یا پلاستیک مقاوم در برابر خوردگی برای پاشش یکنواخت آب.
- کویلهای گرمایشی: از جنس مس یا فولاد ضدزنگ، با قابلیت عملکرد با آب گرم، بخار یا برق.
- پمپ آب: با توان مناسب برای تأمین فشار لازم و توزیع یکنواخت آب در محفظه آبفشان.
- ابعاد و وزن: بسته به ظرفیت و نوع دستگاه متغیر و معمولاً سفارشیسازیشده.
- جنس بدنه: ساختهشده از استیل ضدزنگ، گالوانیزه یا فولاد با پوشش الکترواستاتیک برای مقاومت در برابر خوردگی و زنگزدگی.
- سیستم کنترل: مجهز به تابلو برق با کلیدها و کنترلرهای پیشرفته برای مدیریت عملکرد دستگاه.
- تبادل حرارتی: بازدهی بالا به دلیل استفاده از آب بهعنوان ماده تبادلکننده حرارت.
- فیلترها: شامل بگ فیلتر، هپا، اولپا و دیگر انواع فیلترها برای تصفیه هوای ورودی.
- کنترل رطوبت: مجهز به فیلترهای مرطوبکننده و رطوبتگیر.
- دمپر: در دو نوع دمپر دستی و دمپر موتوری برای کنترل جریان هوا.
- سیستم خنککاری و هوادهی: شامل کویلهای آبپاش، هوادهی مستقیم، تبخیری، آب گرم و برقی.
- فشار: فشار هوای دستگاه تا 12 پاسکال.
مزایای استفاده از دستگاه ایرواشر
- تنظیم رطوبت و دما: امکان تنظیم همزمان دما و رطوبت هوا به کاملترین شکل، مناسب برای رفع خشکی هوای زمستان و بهبود کیفیت تنفس و سلامت پوست.
- فیلتر کردن هوا: پاکسازی هوا از گردوغبار و آلودگیها در حین فرآیند گرمایش و سرمایش.
- فاقد کمپرسور: حذف کمپرسور باعث کاهش هزینه اولیه و نگهداری دستگاه شده و آن را به گزینهای اقتصادیتر نسبت به سیستمهایی مانند چیلر، روفتاپ پکیج و داکت اسپلیت تبدیل کرده است.
- قیمت پایینتر: هزینه خرید و نصب ایرواشر بسیار کمتر از سیستمهای مشابه مانند ترکیب چیلر و هواساز یا روفتاپ پکیج است.
- وزن سبک: وزن پایین دستگاه نیاز به زیرسازی سبکتر و سادهتر برای نصب دارد.
- تأمین هوای تازه و فشار مثبت: با وارد کردن هوای تازه به محیط، فشار مثبت ایجاد کرده و کیفیت هوای داخلی را بهبود میبخشد.
- مکانیزم ساده رطوبتزنی: دارای سادهترین و کارآمدترین سیستم برای افزایش رطوبت نسبی هوا در میان دستگاههای هواساز.
- مصرف انرژی بهینه: به دلیل استفاده از آب برای خنکسازی تبخیری و حذف کمپرسور، مصرف انرژی دستگاه بهطور قابلتوجهی کاهش مییابد.
- کاربرد گسترده: مناسب برای فضاهای مختلف از جمله سولههای صنعتی، سالنهای بزرگ، گلخانهها، و مراکز تجاری.
- نصب و نگهداری آسان: به دلیل طراحی ساده، نصب و نگهداری این دستگاه آسانتر و کمهزینهتر است.
معایب دستگاه ایرواشر
برخی معایب و محدودیتهای استفاده از ایرواشر در زیر آمده است:
- برای مناطق مرطوب مناسب نیست: ایرواشر برای شرایط اقلیمی مرطوب مانند شهرهای شمالی و جنوبی ایران مناسب نیست، زیرا به دلیل وجود رطوبت بالا در محیط، عملکرد خنکسازی آن کاهش مییابد.
- کیفیت سرمایش محدود: کیفیت سرمایش ایرواشر به اندازه کولر گازی و چیلر نیست و در ساعات گرم روز، بهویژه در مناطق گرمسیری، راندمان دستگاه کاهش پیدا میکند.
- عدم کارایی در محیطهای دارای گرمای نهان بالا: ایرواشرها برای مکانهایی که گرمای نهان زیادی تولید میشود (مانند آشپزخانهها، سالنهای ورزشی و تالارها با جمعیت زیاد) مناسب نیستند، زیرا هوای مرطوب خروجی نمیتواند گرمای نهان را بهخوبی مدیریت کند.
- قدرت خنک کنندگی نه چندان زیاد: در مقایسه با سیستمهای پیشرفتهای مانند روفتاپ پکیج یا ترکیب چیلر و هواساز، میزان کاهش دمای ایرواشر کمتر است.
- مصرف آب زیاد: به دلیل عملکرد تبخیری، ایرواشر نیاز به مصرف مداوم آب دارد که میتواند در مناطقی با محدودیت منابع آبی مشکلساز باشد.
- مشکلات ناشی از وجود آب در دستگاه: تماس مداوم قطعات با آب میتواند باعث ایجاد مشکلاتی مانند رسوبگذاری، خوردگی و نیاز به نگهداری منظم شود.
- محدودیت ایجاد سرمایش در محیطهای پرتردد: در اماکنی با رفتوآمد زیاد یا تعداد افراد بالا، عملکرد سرمایشی ایرواشر تحت تأثیر گرمای تولیدشده کاهش مییابد.
قدرت خنک کنندگی ایرواشر چقدر است؟
ایرواشرها از نظر قدرت خنککنندگی در حدی متوسط قرار دارند؛ به طوری که سرمایش آنها ضعیفتر از کولر گازی اما قویتر از کولر آبی است. این دستگاهها به دلیل عملکرد تبخیری خود میتوانند دما را حداکثر تا 12 درجه سانتیگراد کاهش دهند، اما در شرایطی که دمای هوا بسیار بالا باشد، مثلاً بیش از 45 درجه سانتیگراد، توان کاهش دما به حدود 33 درجه میرسد که همچنان برای ایجاد آسایش کافی نیست.
به همین دلیل ایرواشرها برای مناطق گرم و خشک، مانند قم، گزینه مناسبی محسوب نمیشوند، اما برای شهرهای معتدل و خشک نظیر تهران و اراک کارایی بهتری دارند.
برای افزایش قدرت سرمایش، برخی از تولیدکنندگان ایرواشرها را به سیستم چیلر و کویل آب سرد مجهز کردهاند. این ترکیب باعث ایجاد سیستمی هیبریدی از سرمایش تبخیری و تبرید تراکمی میشود که عملکردی مشابه داکت اسپلیت و کولر گازی ارائه میدهد و میتواند در ساعات گرم روز راندمان دستگاه را بهبود بخشد.
البته در این حالت مصرف برق ایرواشر بهاندازه سیستمهای تبرید تراکمی مانند کولر گازی افزایش مییابد. به این ترتیب، ایرواشر در حالت ترکیبی، قدرت خنککنندگی قابلقبولی ارائه میدهد، اما برای استفاده در مناطق بسیار گرم، سیستمهای دیگر ممکن است گزینه مناسبتری باشند.

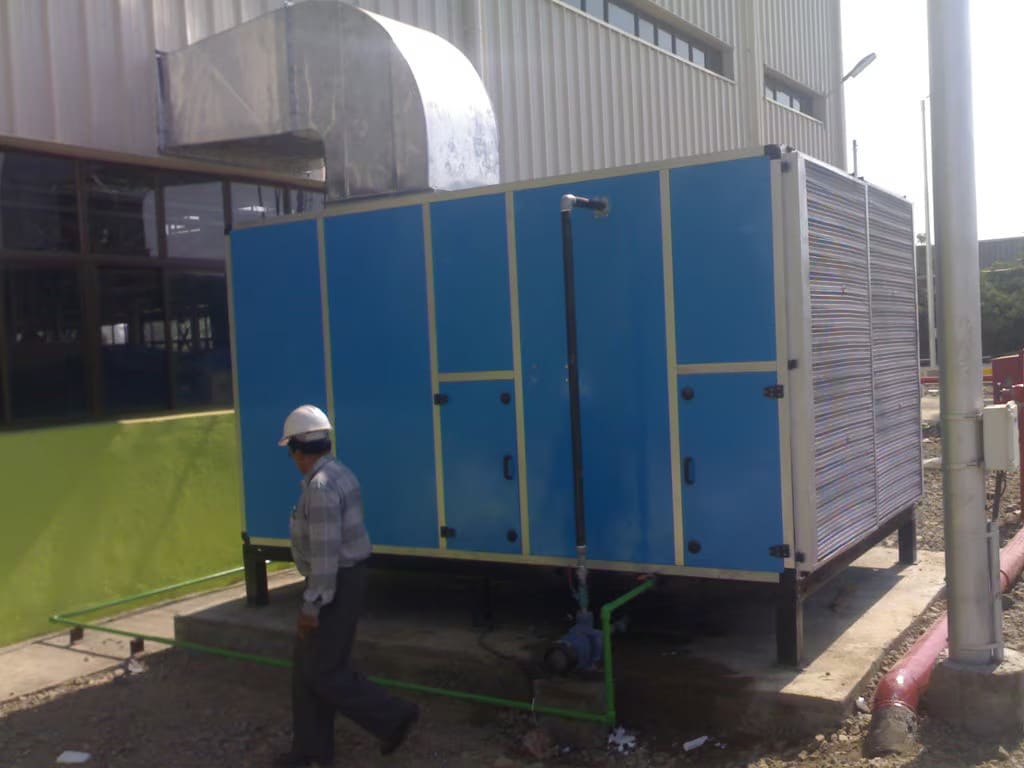

نحوه نصب ایرواشر و نکات مهم
نصب ایرواشر یکی از مراحل حیاتی برای اطمینان از عملکرد بهینه و طول عمر دستگاه است. این فرآیند باید با دقت و رعایت اصول مهندسی انجام شود تا بازدهی دستگاه به حداکثر برسد. در ادامه به مراحل نصب و نکات کلیدی آن اشاره میشود:
مراحل نصب ایرواشر:
- بررسی مکان نصب: ابتدا مکان نصب باید از نظر ابعاد، تهویه، و دسترسی به منابع آب، برق و کانالکشی بررسی شود. ایرواشر معمولاً در مکانهایی مانند پشتبام یا فضای باز نصب میشود.
- آمادهسازی پایهها: دستگاه نیاز به زیرسازی محکم و تراز دارد. از پایههای فلزی یا بتنی برای استقرار دستگاه استفاده شود. زیرسازی باید وزن دستگاه را تحمل کند و مقاوم در برابر لرزش باشد.
- اتصال کانالها: کانالکشی باید بهگونهای انجام شود که جریان هوای یکنواخت و بدون افت فشار به تمام نقاط موردنظر توزیع شود. استفاده از کانالهای عایقکاریشده برای جلوگیری از اتلاف انرژی ضروری است.
- اتصال لولههای آب: لولهکشی دستگاه باید شامل ورودی آب، خروجی آب کثیف و شیر شناور برای کنترل سطح آب باشد. استفاده از لولههای مقاوم در برابر خوردگی و نشتی توصیه میشود.
- نصب سیستم برق: دستگاه باید به منبع برق مناسب متصل شود. تابلو برق دستگاه باید شامل کنترلرها، محافظها و کلیدهای قطع و وصل باشد تا ایمنی و عملکرد دستگاه تضمین شود.
- راهاندازی و آزمایش: پس از نصب، دستگاه باید از نظر عملکرد پمپ، نازلها، فن، و میزان سرمایش یا گرمایش آزمایش شود. هرگونه نشت آب یا نشتی هوای کانالها باید بررسی و رفع شود.
نکات مهم در نصب ایرواشر:
نصب صحیح ایرواشر نیازمند توجه به جزئیات فنی و رعایت اصول مهندسی است. انتخاب مکان مناسب، زیرسازی صحیح، کانالکشی استاندارد و توجه به سرویسهای دورهای، همگی بر عملکرد و دوام دستگاه تأثیر مستقیم دارند. با نصب اصولی، ایرواشر میتواند بهطور مؤثر هوای تمیز، خنک یا گرم و مطبوع را برای محیط فراهم کند.
- دستگاه باید در فضایی نصب شود که از تهویه مناسب برخوردار باشد و جریان هوا مسدود نشود. همچنین، از نصب دستگاه در نزدیکی دودکش یا منابع آلاینده پرهیز کنید.
- مخزن آب دستگاه باید دارای شیب مناسبی باشد تا آب کثیف بهراحتی تخلیه شود.
- برای جلوگیری از افت دما یا افزایش رطوبت ناخواسته، کانالهای هوای خروجی باید بهخوبی عایقکاری شوند.
- دستگاه باید در مکانی نصب شود که دسترسی به اجزا برای تعمیرات و سرویسهای دورهای آسان باشد.
- در نصب دستگاه از لرزهگیرهای مناسب استفاده کنید تا لرزش و صدای ناشی از عملکرد دستگاه کاهش یابد.
- آب ورودی به دستگاه باید عاری از ذرات معلق و رسوبات باشد تا از انسداد نازلها و کاهش راندمان دستگاه جلوگیری شود. استفاده از فیلتر آب در مسیر ورودی توصیه میشود.
- آب کثیف حاصل از فرآیند تبخیری باید بهطور مناسب تخلیه شود. بررسی و تمیز کردن دورهای مسیر تخلیه ضروری است.
سرویس و نگهداری ایرواشر چگونه است؟
سرویس و نگهداری ایرواشرها بسیار حائز اهمیت است، زیرا وجود آب در این سیستم میتواند مشکلاتی مانند رسوبگذاری و شوره ایجاد کند، بهویژه در مناطقی که کیفیت آب پایین است. انجام سرویسهای دورهای نه تنها عمر دستگاه را افزایش میدهد، بلکه عملکرد آن را نیز بهبود میبخشد. در ادامه نکات کلیدی برای سرویس و نگهداری ایرواشر آورده شده است:
- پاکسازی افشانکها و دیوارهها: پاک کردن منظم افشانکها و دیوارههای دستگاه از املاح و شوره برای جلوگیری از انسداد و کاهش راندمان ضروری است.
- استفاده از سختیگیر: نصب سختیگیر یا رسوبزدا در مسیر آب ورودی میتواند میزان رسوبات را کاهش داده و عمر دستگاه را افزایش دهد.
- طراحی و اجرای اصولی کانالها: محاسبات دقیق و کانالکشی استاندارد و اصولی، مهمترین عامل در عملکرد بهینه ایرواشر است و باید با دقت انجام شود.
- کاهش صدا: استفاده از موتورهای بدون تسمه (کوپل مستقیم) میتواند به کاهش سر و صدای دستگاه کمک کند. همچنین، عایقکاری بدنه دستگاه هم موجب کاهش صدا و هم افزایش راندمان میشود.
- به منظور کاهش هزینه های نگهداری دستگاه ایرواشر می توانید پد سلولزی یا پوشال را جایگزین افشانک ها کرد. اما اینکار اندکی از راندمان دستکاه می کاهد. با حذف پافشانک ها و جایگزین پوشال، ایرواشر به دستگاه زنت zent تبدیل می شود.
- با تعبیه یک فن تخلیه در ساختمان می تواند راندمان سرمایش دستگاه را افزایش دهید. البته می توان با بازگذاشتن پنجره در قسمت های مناسبی می توان راندمان دستگاه را بالا برد.
سخن پایانی
در پایان، میتوان گفت ایرواشر به عنوان یک دستگاه چندمنظوره، گزینهای اقتصادی و کارآمد برای تأمین سرمایش و گرمایش در بسیاری از مناطق به شمار میآید. روش تبخیری در سرمایش این دستگاه، آن را به انتخابی مقرونبهصرفه و ساده برای مناطق خشک تبدیل کرده است، اما در مناطق مرطوب به دلیل محدودیتهای عملکردی، انتخاب مناسبی نیست.
همچنین، گرمایش ایرواشر با کمک کویل آب گرم و دستگاههای مکملی مانند بویلر یا پکیج، عملکرد مطلوبی دارد. بنابراین، انتخاب ایرواشر باید با توجه به شرایط اقلیمی و نیازهای خاص محیط موردنظر انجام شود تا بهترین بازدهی و کارایی حاصل شود.
