اگرچه در بسیاری از موارد طراحی استاندارد و اصولی کانال انتقال هوا در سیستمهای تهویه مطبوع کمتر مورد توجه قرار میگیرد، اما این مرحله یکی از مهمترین بخشهای فرآیند نصب است. کانالکشی نه تنها نقش حیاتی در توزیع یکنواخت هوای مطبوع در تمامی بخشهای ساختمان دارد، بلکه تأثیر زیادی بر کارایی، بهرهوری انرژی و طول عمر سیستم تهویه مطبوع ایفا میکند. در این مقاله به بررسی مزایای کانالکشی استاندارد و اصولی خواهیم پرداخت و دلایل اهمیت این مرحله در عملکرد صحیح و بهینه سیستم تهویه را شرح میدهیم.
منظور از کانال سازی استاندارد چیست ؟
کانالسازی استاندارد به فرآیند طراحی، ساخت و نصب کانالهای انتقال هوا در سیستمهای تهویه مطبوع، سرمایش و گرمایش اشاره دارد که مطابق با اصول و استانداردهای فنی و مهندسی انجام میشود. این فرآیند برای تضمین عملکرد بهینه سیستم تهویه، صرفهجویی در انرژی، راحتی ساکنان و ایمنی ساختمان ضروری است.
کانالسازی استاندارد به معنای انتخاب دقیق ابعاد، مواد، روشهای ساخت و نصب کانالها بهگونهای است که هوا بهطور یکنواخت در تمام نقاط فضا توزیع شده و هیچگونه افت کارایی، نشت هوا، یا اتلاف انرژی نداشته باشیم. این نوع کانالکشی باید مطابق با نیازهای پروژه، شرایط محیطی و نوع سیستم تهویه مطبوع طراحی شود.
در نتیجه، کانالسازی استاندارد شامل رعایت مواردی مانند:
- طراحی دقیق و محاسباتی بر اساس نیاز سیستم
- استفاده از مواد با کیفیت و مقاوم
- نصب صحیح و عایقبندی مناسب
- تنظیمات دقیق دریچهها و دمپرها برای توزیع یکنواخت هوا
- رعایت اصول ایمنی و پایداری سیستم در برابر شرایط محیطی مختلف
کانالسازی استاندارد نه تنها باعث بهبود کارایی سیستم تهویه میشود، بلکه در درازمدت هزینههای نگهداری و انرژی را نیز کاهش میدهد.

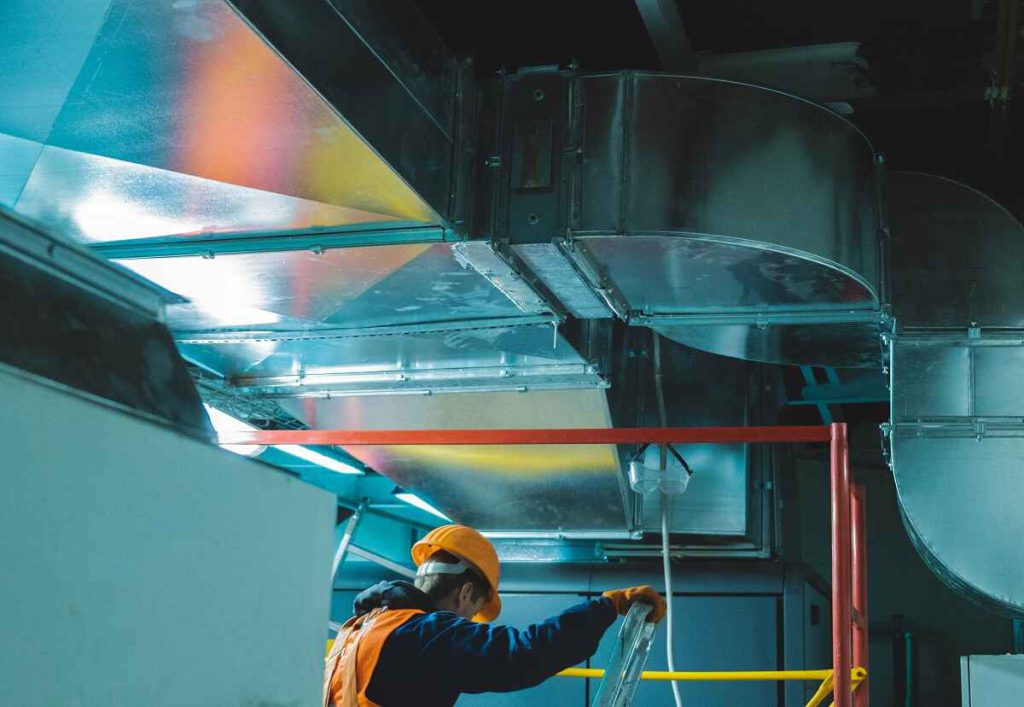

مزایای کانال کشی استاندارد
چنانچه کانال انتقال هوا بخوبی طراحی نشده باشد، باعث افزایش هزینه های مصرف انرژی، کاهش بازدهی و همچنین افزایش هزینه های سرویس و نگهداری خواهد شد. از این رو می توان گفت که کانال کشی استاندارد و اصولی علاوه بر عمر طولانی خواهد داشت بلکه می تواند در هزینه های مصرف انرژی شما صرفه جویی کند.
برای طراحی و اجرای کانال انتقال هوای استاندارد و اصولی، با متخصصان شرکت تهویهنو تماس بگیرید. این شرکت با سال ها تجربه در زمینه کانال سازی صنعتی به ارائه خدمات تخصصی در زمینه محاسبه، طراحی و ساخت انواع کانالهای انتقال هوا (از جمله کانال اسپیرال و کانال چهارگوش) و سایر ملزومات سیستمهای تهویه مطبوع صنعتی میپردازد.
- بیشتر بخوانید: نکات مهم برای طراحی کانال هوا
کارایی بالا در توزیع هوا
کانالکشی استاندارد بهگونهای طراحی شده که قادر است هوای داخل فضا را بهطور یکنواخت و بهینه در تمامی نقاط ساختمان توزیع کند. این توزیع یکنواخت باعث میشود که دمای هر بخش از فضا بهطور یکسان تنظیم شود و از ایجاد نقاط گرم یا سرد در محیط جلوگیری میکند. در نتیجه، سیستم تهویه مطبوع عملکرد بهتری خواهد داشت و ساکنان یا کاربران فضا از هوای راحتتر و با کیفیتتری بهرهمند میشوند. این ویژگی بهویژه در محیطهای بزرگ مانند سالنها، کارخانهها و هتلها که نیاز به تهویه هوای یکنواخت دارند، اهمیت زیادی پیدا میکند.
کاهش هزینهها
کانالکشی استاندارد علاوه بر بهبود کارایی سیستم تهویه مطبوع، در بلندمدت هزینهها را کاهش میدهد. طراحی بهینه کانالها مصرف انرژی را کاهش داده و سیستمهای تهویه و گرمایش را کارآمدتر میکند. این سیستمها نیاز به تعمیرات کمتری دارند و هزینههای نگهداری را کاهش میدهند.
طراحی صحیح کانالها باعث صرفهجویی در هزینهها از طریق توزیع یکنواخت هوا و جریان بهینه میشود. کانالهای نادرست ممکن است هزینههای اضافی ایجاد کنند. همچنین، کانالهای آببندیشده انرژی کمتری مصرف کرده و هزینهها را کاهش میدهند. در صورت نشتی، تعمیر و نگهداری بهموقع برای حفظ کارایی سیستم ضروری است.
پایداری و دوام
یکی از مهمترین مزایای کانالکشی استاندارد، پایداری و دوام بالای آن است. این کانالها معمولاً از مواد با کیفیت و مقاوم ساخته میشوند که عمر طولانیتری دارند. برخلاف برخی سیستمهای ارزانقیمت که ممکن است در اثر استفاده طولانیمدت دچار آسیب یا خرابی شوند، کانالهای استاندارد نیاز به تعویض و تعمیرات کمتری دارند. این ویژگی باعث میشود تا در طولانیمدت هزینههای نگهداری کاهش یابد و سیستم تهویه بهصورت بهینه کار کند.
سازگاری با تجهیزات مختلف
کانالکشی استاندارد معمولاً با انواع سیستمهای تهویه مطبوع، سرمایشی و گرمایشی هماهنگ است و به راحتی میتوان آن را با تجهیزات مختلف ترکیب کرد. این سازگاری باعث میشود که از کانالکشی استاندارد در پروژههای مختلف با انواع سیستمها استفاده شود، بدون اینکه نیاز به تغییرات اساسی در طراحی یا عملکرد سیستم باشد. این ویژگی، استفاده از سیستمهای تهویه استاندارد را برای طیف وسیعی از کاربردها و پروژهها مناسب میکند.
کاهش صدا و لرزش
طراحی استاندارد کانالها بهگونهای است که میتواند باعث کاهش صدای ناشی از جریان هوا و لرزشها در سیستمهای تهویه شود، بهویژه در فضاهای حساس مانند اتاقهای کنفرانس یا اتاقهای استراحت. این کانالها معمولاً دارای ویژگیهایی هستند که صدا و ارتعاشات ناشی از انتقال هوا را جذب میکنند و از ایجاد نویز در محیط جلوگیری میکنند. این امر به بهبود کیفیت محیط داخلی و راحتی کاربران کمک میکند.
سهولت نصب و نگهداری
نصب و نگهداری کانالهای استاندارد سادهتر و سریعتر است. طراحی این کانالها بهگونهای است که مراحل نصب و راهاندازی آنها به حداقل میرسد و نیاز به وقت و هزینه زیاد ندارد. علاوه بر این، کانالهای استاندارد نیاز به تعمیرات کمتری دارند و در صورت نیاز، تعمیرات آنها بهراحتی انجام میشود. این سهولت در نصب و نگهداری، باعث کاهش هزینههای عملیاتی و افزایش بهرهوری سیستم تهویه میشود.
بهرهوری انرژی
با طراحی دقیق و رعایت استانداردهای خاص، سیستم کانالکشی بهصورت بهینه انرژی را مصرف میکند و از اتلاف انرژی در سیستم تهویه جلوگیری میکند. کانالهای استاندارد معمولاً دارای ویژگیهایی هستند که موجب جلوگیری از هدررفت انرژی میشوند و این باعث میشود که سیستم تهویه یا گرمایش با کارایی بیشتری عمل کند. این ویژگی بهویژه در پروژههای بزرگ و ساختمانهای تجاری اهمیت زیادی دارد، زیرا کاهش مصرف انرژی باعث صرفهجویی چشمگیر در هزینهها میشود.
امنیت و ایمنی بالا
کانالهای استاندارد معمولاً با توجه به الزامات ایمنی ساخته میشوند و در برابر خطرات مانند آتشسوزی یا انتشار دود مقاومت بالایی دارند. این کانالها معمولاً از مواد مقاوم در برابر اشتعال ساخته شدهاند و بهگونهای طراحی میشوند که در صورت بروز مشکلات فنی، خطرات کمتری برای ساختمان و ساکنان ایجاد کنند. این ویژگی، ایمنی سیستم تهویه را در برابر خطرات مختلف افزایش میدهد و آن را به گزینهای مطمئن و امن برای استفاده در ساختمانهای تجاری و مسکونی تبدیل میکند.
چهار فاکتور طراحی کارآمد کانال های انتقال هوا
در ادامه، توضیحات بیشتر برای هر یک از فاکتورهای طراحی کارآمد کانالهای انتقال هوا آورده شده است:
1. اندازهگیری صحیح کانالها
انتخاب اندازه مناسب برای کانالهای انتقال هوا یکی از مهمترین مراحل طراحی است. اگر اندازه کانالها کوچکتر از نیاز سیستم باشد، جریان هوا محدود شده و فشار در سیستم افزایش مییابد. این امر باعث کاهش کارایی و افزایش مصرف انرژی میشود. برعکس، اگر اندازه کانالها بزرگتر از حد نیاز باشد، هزینهها برای نصب و نگهداری افزایش مییابد و هدررفت انرژی به دلیل سرعت پایین جریان هوا رخ میدهد.
بنابراین، برای دستیابی به یک سیستم تهویه کارآمد، باید اندازه کانالها با استفاده از روش های اندازه گیری کانال هوا دقیقاً بر اساس نیاز هوا، فشار و دما در هر بخش از ساختمان محاسبه شود.
2. آببندی و عایقبندی مناسب
آببندی دقیق کانالها برای جلوگیری از نشت هوا و حفظ کارایی سیستم بسیار حیاتی است. نشت هوا در کانال میتواند منجر به اتلاف انرژی شود، چراکه هوای توزیعشده به درستی به مقصد خود نمیرسد. همچنین، عایقبندی مناسب کانالها کمک میکند تا دمای هوای عبوری حفظ شود و از اتلاف انرژی جلوگیری شود.
بهویژه در فصول سرد و گرم، عایقبندی مناسب از تغییرات دما و تشکیل قطرات رطوبت جلوگیری میکند. علاوه بر این، عایقبندی باعث کاهش صدای ناشی از جریان هوا میشود، که در محیطهای حساس مانند اتاقهای کنفرانس یا اتاقهای استراحت اهمیت زیادی دارد.
تمام اتصالات کانال را با استفاده از عایق الاستومری خوب آبندی کنید. هنگامی که کانال ها را آب بندی کردید اتصالات کانال را به صورت مکانیکی در رجیسترها و توری ها ببندید. معمولاً این اتصالات به مرور زمان شل یا قطع می شوند، بنابراین سالانه آنها را بررسی کنید یا از یک متخصص بازرسی کنید.
3. توزیع یکنواخت هوا
یکی از اهداف اصلی طراحی کانالهای انتقال هوا، توزیع یکنواخت هوا در تمامی فضاها است. اگر هوا بهطور یکنواخت توزیع نشود، ممکن است برخی نواحی بیش از حد سرد یا گرم شوند، که به مشکلات راحتی کاربران منجر میشود. برای دستیابی به توزیع یکنواخت، کانالها باید بهگونهای طراحی شوند که جریان هوا بهطور متوازن در فضاهای مختلف توزیع شود. این امر علاوه بر بهبود راحتی کاربران، به کاهش فشار سیستم و مصرف انرژی نیز کمک میکند.
طراحی مناسب کانالها و قرار دادن خروجیها در نقاط استراتژیک از اهمیت ویژهای برخوردار است تا تمامی نقاط فضا از هوای مطبوع بهرهمند شوند.
نصب دمپرهای ولوم در کانال ها کمک می کند تا کنترل خود را بر جریان هوا افزایش دهید.
4. انتخاب اجزای مناسب کانالکشی
انتخاب اجزای مناسب برای کانالکشی، از جمله دریچههای تنظیم هوا، دمپر، اتصالات و کانالها، نقش حیاتی در عملکرد بهینه سیستم تهویه دارد. استفاده از دریچههای مناسب برای توزیع یکنواخت هوا در فضاهای مختلف بسیار مهم است. بهعلاوه، دمپرها که برای تنظیم جریان هوا استفاده میشوند، باید بهطور دقیق در نقاط استراتژیک نصب شوند تا فشار و جریان هوا در سیستم بهطور مناسب تنظیم گردد.
انتخاب کانالهای مقاوم با ویژگیهایی نظیر ضد خوردگی، ضد رطوبت و انعطافپذیری بالا نیز از اهمیت زیادی برخوردار است. بهویژه در فضاهایی که نیاز به کنترل دقیق جریان هوا و دما وجود دارد، دریچهها و دمپرها باید بهگونهای انتخاب شوند که به عملکرد سیستم کمک کنند و از نشت هوا و اتلاف انرژی جلوگیری کنند.
همچنین، اجزای کانالکشی باید برای مقاومت در برابر فشار، دما و شرایط محیطی خاص بهطور دقیق طراحی شوند. انتخاب صحیح این اجزا نه تنها موجب افزایش طول عمر سیستم تهویه میشود، بلکه باعث کاهش هزینههای نگهداری و تعمیرات نیز خواهد شد.
بیشتر بخوانید: 5 اشتباه رایج در طراحی کانال انتقال هوا
با برخی از استانداردهای کانال سازی آشنا شوید
در طراحی و اجرای کانالسازی استاندارد برای سیستمهای تهویه مطبوع، سرمایش و گرمایش، رعایت استانداردهای خاص ضروری است تا عملکرد سیستم بهینه و ایمن باشد. در اینجا به چند نمونه از استانداردهای کانالسازی اشاره میکنیم:
1. استانداردهای ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers)
ASHRAE یکی از معتبرترین سازمانها در زمینه تهویه مطبوع است که مجموعهای از استانداردها برای طراحی و ساخت کانالهای انتقال هوا دارد. این استانداردها شامل دستورالعملهایی برای طراحی، نصب و نگهداری کانالها بهطور خاص برای بهینهسازی جریان هوا و مصرف انرژی است.
2. استاندارد SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association)
استاندارد کانال سازی SMACNA شامل مجموعهای از مقررات برای طراحی، ساخت و نصب کانالهای فلزی است. این استانداردها برای کانالهای تهویه مطبوع در ساختمانهای تجاری، صنعتی و مسکونی به کار میروند و عواملی مانند مقاومت هوا، صدا، ایمنی و کارایی را در نظر میگیرند.
3. استاندارد ISO 9001 (سیستمهای مدیریت کیفیت)
استاندارد ISO 9001 به کیفیت محصولات و خدمات مربوط میشود و برای کانالسازی استاندارد، تضمینکننده این است که تمامی فرآیندهای طراحی و تولید کانالها با رعایت کیفیت بالا و استانداردهای جهانی انجام میشود.
4. استاندارد DIN 24145 (کانالهای تهویه مطبوع)
این استاندارد که توسط مؤسسه استاندارد آلمان (DIN) منتشر شده است، برای طراحی و ساخت کانالهای تهویه مطبوع و سیستمهای انتقال هوا در نظر گرفته شده است. این استانداردها شامل ابعاد، مواد مورد استفاده، روشهای نصب و همچنین خواص ایمنی کانالها میباشد.
5. استاندارد NFPA 90A (National Fire Protection Association)
این استاندارد به ایمنی سیستمهای تهویه و کانالکشی در برابر آتش اشاره دارد. مطابق با این استاندارد، کانالهای انتقال هوا باید از مواد مقاوم در برابر آتش ساخته شوند و در برابر گسترش آتش و دود مقاوم باشند.
6. استاندارد UL 181 (Underwriters Laboratories)
این استاندارد مخصوص کانالهای هوای عایقدار است و تضمین میکند که کانالها از لحاظ ایمنی و عملکرد، مقاوم و کارآمد باشند. این استاندارد بهویژه در کانالهای استفادهشده در سیستمهای تهویه مطبوع و سرمایش اعمال میشود.
7. استاندارد EN 1505 (European Standard for Air Ducts)
این استاندارد ویژه کانالهای هوای فلزی است و طراحی و ساخت آنها برای سیستمهای تهویه، شامل ابعاد، مواد، نصب و بهرهبرداری را تنظیم میکند.
این استانداردها به مهندسان و طراحان کمک میکنند تا کانالهای انتقال هوا را بهگونهای طراحی و نصب کنند که هم از نظر عملکرد و هم از نظر ایمنی به بالاترین سطح برسند.
سخن پایانی
کانالسازی استاندارد بخش مهمی از طراحی سیستمهای تهویه مطبوع، سرمایش و گرمایش است که تأثیر مستقیم بر کارایی، صرفهجویی در انرژی و ایمنی سیستم دارد. با رعایت اصول و استانداردهای مهندسی مانند انتخاب دقیق اندازه کانالها، استفاده از مواد مقاوم، آببندی و عایقبندی مناسب، و نصب اصولی دریچهها و دمپرها، میتوان به عملکرد بهینه سیستمهای تهویه دست یافت و هزینههای نگهداری و مصرف انرژی را کاهش داد.
در نتیجه، طراحی و اجرای کانالکشی استاندارد نهتنها به بهبود کیفیت هوای داخلی کمک میکند، بلکه به افزایش عمر مفید سیستم و کاهش هزینههای بلندمدت نیز میانجامد.
