طراحی کانال یکی از بخشهای اساسی در توزیع هوای گرم و سرد در سراسر ساختمان است. به طور کلی، چهار روش اصلی برای طراحی کانال در سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC) وجود دارد که هر یک به شیوهای خاص جریان هوا را هدایت و توزیع میکنند. این روشها شامل تنه و انشعاب، شعاعی، عنکبوتی و حلقه محیطی هستند که هرکدام با توجه به ویژگیهای خاص خود، برای انواع مشخصی از ساختمانها مناسبترند.

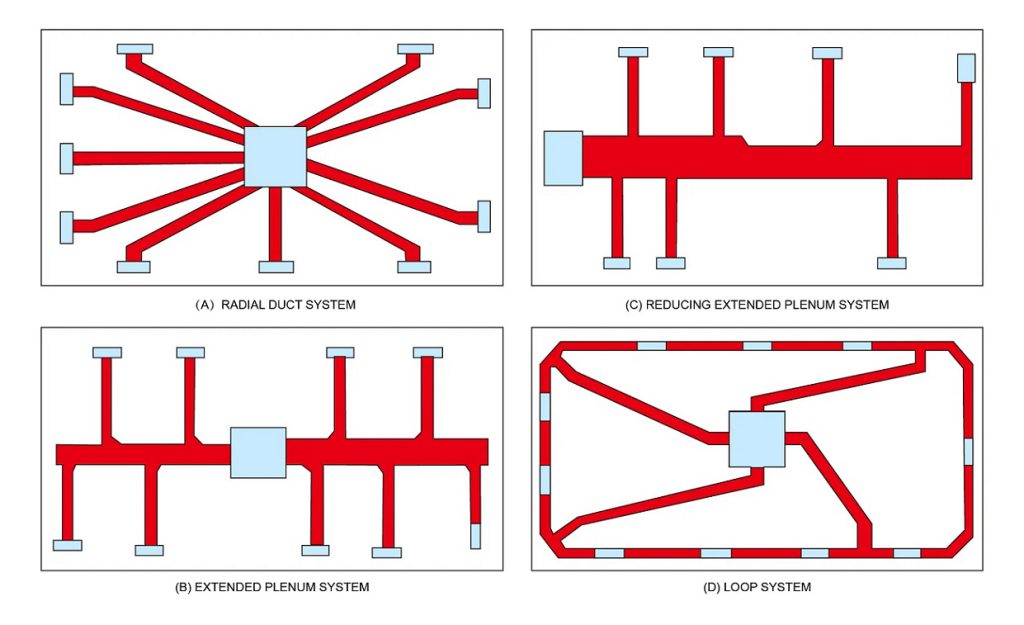

روش های طراحی کانال هوا
طراحی کانالها به طور کلی بر اساس محل قرارگیری کوره (Furnace) شکل میگیرد. کوره وسیلهای است که برای گرمایش مورد استفاده قرار میگیرد و کاربردهای متعددی دارد. در سیستمهای تهویه مطبوع، اگرچه واحد خنککننده معمولاً در خارج از ساختمان قرار دارد، اما هوا از طریق همان کانالهایی که به کوره متصلاند، توزیع میشود.
کوره معمولاً در زیرزمین ساختمان یا خانه قرار دارد و اندازه آن بسته به وسعت ساختمان متفاوت است. در خانههای مسکونی، اندازه کوره معمولاً به اندازه یک یخچال است، در حالی که در ساختمانهای بزرگتر ممکن است چندین کوره مورد استفاده قرار گیرد که فضای قابلتوجهی را اشغال میکنند. با این حال، صرفنظر از ابعاد، تمامی کانالهای هوا حول این نقطه مرکزی طراحی میشوند، زیرا کوره منبع اصلی تأمین هوای تهویهشده در ساختمان محسوب میشود.
- بیشتر بخوانید : نکات کاربردی برای طراحی کانال هوا
طراحی کانال هوا تنه و انشعاب
روش تنه و انشعاب یکی از رایجترین شیوههای طراحی کانال در سیستمهای تهویه مطبوع (HVAC) است. در این روش، معمولاً دو مجرای اصلی و بزرگ از کوره در دو جهت مخالف امتداد مییابند و مشابه تنه یک درخت، از مرکز ساختمان عبور میکنند. سپس، چندین کانال فرعی مانند شاخههای درخت از این مجرای اصلی منشعب شده و به اتاقهای مختلف ساختمان متصل میشوند. این شاخههای کوچکتر وظیفه توزیع هوا برای گرمایش و تهویه مطبوع را در سراسر ساختمان بر عهده دارند.
کاربرد روش تنه و انشعاب
این روش بیشتر در ساختمانهای مسکونی، اداری کوچک و ساختمانهای تجاری متوسط کاربرد دارد. به دلیل طراحی ساده و اقتصادی آن، در خانههای تکخانوادهای، آپارتمانهای کوچک و حتی برخی ساختمانهای تجاری با فضاهای محدود استفاده میشود. همچنین، برای سیستمهایی که نیاز به یک مسیر توزیع مرکزی دارند، مانند خانههای با پلان باز، این روش کارایی بالایی دارد.
جدول مزایا و معایب روش تنه و انشعاب
| مزایا | معایب |
|---|---|
| طراحی ساده و اجرای سریع | توزیع نابرابر هوا در برخی نقاط ساختمان |
| هزینه نصب کمتر نسبت به روشهای پیچیدهتر | افت فشار هوا در شاخههای دورتر از مجرای اصلی |
| مناسب برای ساختمانهای کوچک تا متوسط | نیاز به فضای کافی در سقف یا دیوار برای مجاری اصلی |
| امکان تعمیر و نگهداری آسان | کاهش کارایی در ساختمانهای بزرگ یا چندطبقه |
طراحی کانال هوای شعاعی
روش شعاعی یکی از روشهای پرکاربرد در طراحی کانال است. در این روش، چندین شاخه کانال بهطور مستقیم از کوره منشعب شده و هرکدام بهصورت جداگانه به اتاقهای مختلف ساختمان میرسند. این پیکربندی برای خانهها و ساختمانهای کوچک مناسب است، زیرا جریان هوا را بهطور مستقیم و یکنواخت در فضاهای داخلی توزیع میکند. بااینحال، در ساختمانهای بزرگ به دلیل نیاز به تعداد زیادی کانال، اجرای این روش میتواند ناکارآمد باشد و هزینه و فضای بیشتری را اشغال کند.
این روش معمولاً در خانههای کوچک، واحدهای آپارتمانی، ساختمانهای اداری کوچک و فضاهایی که نیاز به توزیع مستقیم و سریع هوا دارند کاربرد دارد.
جدول مزایا و معایب روش شعاعی
| مزایا | معایب |
|---|---|
| توزیع یکنواخت و مستقیم هوا در هر اتاق | مصرف زیاد کانال در ساختمانهای بزرگ |
| طراحی ساده و اجرای سریع | هزینه بالاتر برای فضاهای وسیعتر |
| کاهش افت فشار هوا در مسیر کانالها | نیاز به فضای زیاد در سقف یا کف برای عبور کانالهای متعدد |
| مناسب برای ساختمانهای کوچک و متوسط | محدودیت در طراحی برای ساختمانهای بزرگ یا دارای پلان پیچیده |
طراحی کانال هوای عنکبوتی
- بیشتر بخوانید : روش های مختلف ساخت کانال هوا
طراحی کانال هوای حلقه محیطی
روش طراحی کانال عنکبوتی شباهت زیادی به پیکربندی شعاعی دارد اما از نظر بهرهوری انرژی و استفاده از فضای کانال، کمی بهینهتر است. در این روش، چندین مجرای اصلی از کوره منشعب میشوند، اما برخلاف روش شعاعی که هر کانال بهطور مستقیم به یک اتاق متصل میشود، در این پیکربندی مجراها هنگام نزدیک شدن به اتاقها در جهات مختلف منشعب میشوند تا به دریچههای مناسب برسند. این الگو، که شبیه پاهای یک عنکبوت به نظر میرسد، باعث میشود توزیع هوا در سراسر ساختمان بهینهتر انجام شود.
این روش معمولاً در خانههای مسکونی، آپارتمانهای متوسط و ساختمانهای اداری کوچک که نیاز به توزیع یکنواختتر هوا دارند، استفاده میشود. همچنین، در مکانهایی که محدودیت فضایی برای عبور کانالهای طولانی وجود دارد، گزینه مناسبی محسوب میشود.
جدول مزایا و معایب روش عنکبوتی
| مزایا | معایب |
|---|---|
| توزیع متعادلتر هوا نسبت به روش شعاعی | ممکن است طراحی و نصب آن پیچیدهتر باشد |
| استفاده کارآمدتر از فضای موجود | نیاز به برنامهریزی دقیق برای جلوگیری از افت فشار در انشعابات |
| مناسب برای ساختمانهای کوچک و متوسط | در برخی موارد، هزینه اجرا ممکن است بیشتر از روشهای سادهتر باشد |
| کاهش مصرف متراژ کلی کانال نسبت به روش شعاعی | ممکن است در ساختمانهای بزرگ بهدرستی کار نکند |
روش حلقه محیطی نسبت به سایر روشهای طراحی کانال کمتر مورد استفاده قرار میگیرد، اما در برخی موارد میتواند عملکرد بهتری ارائه دهد. این روش ترکیبی از پیکربندی شعاعی با یک ویژگی اضافهشده است. در این سیستم، هر مجرای مجزا که به اتاقهای مختلف متصل میشود، توسط مجراهای اضافی به یکدیگر متصل شده و یک حلقه بسته را در اطراف ساختمان تشکیل میدهد. این طراحی باعث میشود که هوای گرم یا خنک اضافی بتواند از طریق مسیرهای جایگزین به دریچههای مختلف منتقل شود، که به توزیع یکنواختتر هوا کمک میکند.
این روش معمولاً در ساختمانهای تجاری، فضاهای بزرگ، و ساختمانهایی که نیاز به توزیع یکنواختتر هوا دارند کاربرد دارد. همچنین در مکانهایی که ممکن است جریان هوای نامتعادل مشکلساز شود، میتواند راهکاری مؤثر باشد.
جدول مزایا و معایب روش حلقه محیطی
| مزایا | معایب |
|---|---|
| توزیع یکنواختتر هوا در سراسر ساختمان | پیچیدگی بالاتر در طراحی و اجرا |
| امکان انتقال هوای اضافی از طریق مسیرهای جایگزین | هزینه نصب بالاتر نسبت به روشهای سادهتر |
| کاهش نقاط سرد یا گرم در اتاقهای مختلف | نیاز به فضای بیشتر برای نصب کانالهای اضافی |
| عملکرد پایدارتر در شرایط متغیر دمایی | معمولاً در ساختمانهای مسکونی کوچک کارایی کمتری دارد |
سخن پایانی
کانالسازی، بهویژه کانال سازی صنعتی، با روشهای مختلف و استفاده از مواد متنوعی انجام میشود. انتخاب روش مناسب طراحی کانال به عواملی مانند نوع ساختمان، نیازهای تهویه، بهرهوری انرژی و هزینههای اجرایی بستگی دارد. هر یک از روشهای طراحی کانال، مانند تنه و انشعاب، شعاعی، عنکبوتی و حلقه محیطی، مزایا و معایب خاص خود را دارند و برای فضاهای مشخصی مناسبتر هستند.
علاوه بر روشهای طراحی، جنس کانالها نیز تأثیر زیادی بر عملکرد و دوام سیستم دارد. کانالهای فلزی (کانال گالوانیزه و کانال آلومینیومی) به دلیل استحکام بالا و مقاومت در برابر آتش، در صنایع و ساختمانهای تجاری مورد استفاده قرار میگیرند. در مقابل، کانالهای انعطافپذیر و پیشعایق شده برای فضاهای کوچکتر و مناطقی که نصب کانالهای فلزی دشوار است، گزینههای مناسبی محسوب میشوند.
در نهایت، انتخاب بهترین روش و متریال برای کانالسازی نیازمند بررسی دقیق شرایط محیطی، نیازهای تهویه و بودجه اجرایی است. بهرهگیری از یک طراحی اصولی و اجرای صحیح سیستم کانالکشی میتواند تأثیر بسزایی در بهبود کیفیت هوای داخل ساختمان، افزایش بهرهوری انرژی و کاهش هزینههای عملیاتی داشته باشد.
