اجرای یک سیستم تهویه مطبوع کارآمد، بهتنهایی تضمینکننده گرمایش و سرمایش مطلوب ساختمان نیست. اگر کانال هوا بهدرستی طراحی و اجرا نشود، هوای مطبوع بهصورت یکنواخت به بخشهای مختلف ساختمان نمیرسد و راندمان تجهیزات نیز کاهش پیدا میکند. در این مطلب، مهمترین نکات کاربردی طراحی و اجرای کانال هوا را بررسی میکنیم تا با اصول مؤثر بر توزیع مناسب هوا، کاهش مصرف انرژی و عملکرد بهتر سیستم تهویه مطبوع آشنا شوید.
تهویه نو، متخصص طراحی، ساخت و راهاندازی انواع کانال هوای صنعتی

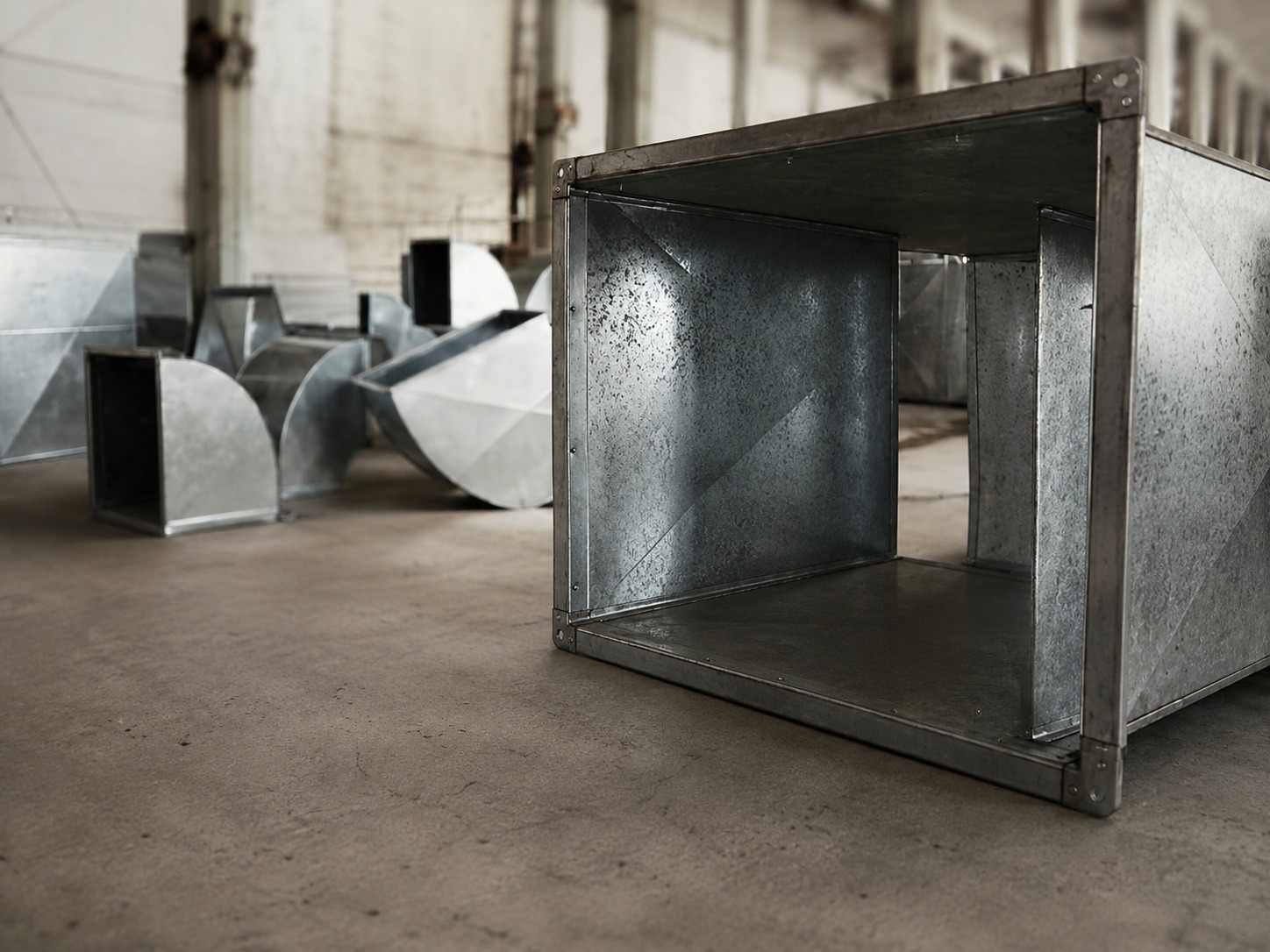

اصول اساسی طراحی کانال هوا
کانالکشی، ساخت مسیر انتقال هوای گرم، سرد و هوای تازه از تجهیزات تهویه مطبوع به فضاهای مختلف ساختمان است. طراحی غیراصولی کانال هوا میتواند باعث افت فشار، نشتی هوا، افزایش صدا، توزیع نامناسب دما و بالا رفتن هزینههای انرژی شود.
برای اجرای کانال سازی به صورت حرفه ای، باید عواملی مانند ابعاد و ضخامت ورق کانال، دبی و سرعت هوا، افت فشار، مسیر عبور، نوع اتصالات، عایقکاری، آببندی و نحوه ساپورتگذاری بهدرستی محاسبه شوند. رعایت نکات زیر به طراحان، مجریان و متخصصان HVAC کمک میکند تا شبکه انتقال هوایی ایمن، کمصدا و پربازده برای ساختمان اجرا کنند.
1. طراحی کانال انتقال هوا در اندازه مناسب
طراحی مناسب کانال هوا مستلزم این است که کانال اندازه مناسبی داشته باشد تا جریان هوای مورد نیاز ساختمان شما تامین شود. اگر مجرای لوله بسیار کوچک باشد، نمی تواند هوای گرم یا سرد را به اندازه کافی انتقال دهد.
علاوه بر این، اگر ابعاد کانال انتقال هوا شما مناسب نباشد، آلودگی صوتی به هنگام انتقال هوا ایجاد می کند و همچنین اگر مجرای هوا بسیار بزرگ باشد، ممکن است باعث اتلاف هوا و هدر رفتن انرژی و افزایش هزینه های گرمایش و سرمایش شما شود.
2. اطمینان حاصل کنید که جریان هوا و جریان برگشتی برابر است
جریان هوای رفت، هوای گرم یا سردی است که سیستم تهویه مطبوع تولید کرده و از طریق کانالها در بخشهای مختلف ساختمان توزیع میکند. جریان هوای برگشت نیز هوایی است که پس از گردش در محیط، برای تصفیه، تنظیم مجدد دما و توزیع دوباره به دستگاه بازمیگردد.
میزان هوای رفت و برگشت باید متناسب با طراحی سیستم، مقدار هوای تازه و هوای تخلیهشده تنظیم و بالانس شود. این تعادل از ایجاد اختلاف فشار نامطلوب، کاهش راندمان دستگاه و توزیع نامناسب هوا در ساختمان جلوگیری میکند.
3. انتخاب سیستم مناسب
برای طراحی و اندازهگذاری دقیق کانالکشی، باید مشخصات سیستم تهویه مطبوع و سایر تجهیزات جانبی را در نظر گرفت. عواملی مانند متراژ فضا، نوع کاربری، ظرفیت سرمایش و گرمایش و نیاز به هوای تازه در این انتخاب مؤثرند. استفاده از تجهیزات مناسب و مشورت با کارشناسان، باعث افزایش راندمان و طول عمر سیستم خواهد شد.
4. آب بندی و عایق کانال انتقال هوا را جدی بگیرید!
آیا میدانستید زمانی که اتصالات کانال به درستی آب بندی نشده باشند، تا 20 درصد از هوای مطبوع شما از بین میرود؟ این مشکل با سیستمهای با راندمان بالا ترکیب میشود که با ظرفیت کمتری طولانیتر کار میکنند. هوا برای مدت زمان طولانی تری در مجاری وجود دارد و بنابراین بیشتر می تواند از طریق مفاصل نشتی خارج شود. اطمینان حاصل کنید که مفاصل مجرای شما با صمغ ماستیک یا نوار پشتی فلزی مهر و موم شده اند تا از نشتی جلوگیری شود.
حتی اگر بهترین شیوه ها را برای طراحی لوله ها رعایت کنید، اگر سیستم مجاری به درستی آب بندی و عایق بندی نشده باشد، نمی تواند هوای مطبوع مورد نیاز شما را تامین کند. نشت هوا ممکن است در جایی انجام شود که مجرای لوله بسته نشده باشد. بدون عایق، هوای گرم شده در حین عبور از مجرای هوا سرد می شود و هوای سرد شده گرم می شود. اطمینان حاصل کنید که تمام قسمتهای مجرای لوله محکم به هم چسبیده اند و با عایق هایی همچون عایق الاستومری، آب بندی شده باشند.
5. مسیر کانال کشی به درستی انتخاب شود!
در صورت امکان، مجرای لوله باید در مناطقی از ساختمان شما نصب شود که قبلاً گرمایش و سرمایش را دریافت می کنند. حداالمقدور از مسیریابی مجاری لوله در مناطقی که تقریباً به اندازه دمای بیرون گرم یا سرد است، خودداری کنید.
حتی اگر کانال هوا عایق بندی شده باشد، ممکن است دمای هوای در حال حرکت از طریق مجرا در این نواحی تغییر چشمگیری داشته باشد.
6. انتخاب بهترین مکان برای نصب سیستم
بهترین مکان را برای تجهیزات HVAC و کانال ها انتخاب کنید. با برنامه ریزی مناسب، تجهیزات تهویه مطبوع باید به طور مرکزی در فضا قرار گیرند تا کوتاه ترین کانال ممکن را انجام دهند. کانال ها باید در دیوارها و سقف های داخلی قرار گیرند تا از دست دادن هوای مطبوع به حداقل برسد.
7. محاسبه دقیق بار
به خصوص زمانی که فضای شما دارای اتاق ها یا مناطق مختلف با نیازهای گرمایش و سرمایش متفاوت است، مهم است که محاسبات بار حرارتی ساختمان به صورت جداگانه برای هر اتاق انجام شود و نه فقط برای کل فضا.
8. از متریال و اتصالات مناسب استفاده کنید
متریال کانال کشی بسته به نیاز، شرایط محیطی و بودجه می تواند متفاوت باشد، اما مطمئن شوید که نصاب شما از مواد مناسب برای نیازهای شما استفاده می کند.
کانالهای انعطافپذیر (که اغلب «کانال فلکسیبل» نامیده میشوند) که از پلاستیک تقویتشده ساخته شدهاند، نصب آسانتر و ارزانتر هستند، اما به اندازه کانالهای ساخته شده از ورق فلزی مانند کانال گالوانیزه، قوی و بادوام نیستند.
9. اندازه و چیدمان کانال مناسب را انتخاب کنید
هنگامی که همه متغیرهای سیستم تهویه مطبوع ساختمان شما توسط متخصص HVAC طراحی شود، قطعا کارآمدترین طراحی داخلی انجام می شود. برای در نظر گرفتن تمام عوامل لازم، بسیاری از متخصصان از ابزاری به نام ACCA Manual D استفاده می کنند.
10. تست سیستم قبل از راهاندازی
قبل از استفاده از سیستم تهویه، انجام تستهای لازم برای بررسی جریان هوا، فشار و دما ضروری است. این تستها میتوانند مشکلات احتمالی را قبل از راهاندازی کامل شناسایی کرده و برطرف کنند.
11. برنامهریزی برای تهویه اضطراری
در برخی فضاها، مانند کارخانهها یا ساختمانهای بزرگ، طراحی سیستم تهویه اضطراری باید در نظر گرفته شود. این سیستم باید بهگونهای طراحی شود که در شرایط بحرانی هم کارایی لازم را داشته باشد.
12. در نظر گرفتن شرایط اقلیمی
انتخاب نوع سیستم تهویه باید متناسب با اقلیم منطقه انجام شود. در مناطق گرم و مرطوب، سیستمهایی با قابلیت کنترل رطوبت بسیار مهم هستند، در حالی که در مناطق سرد، توجه بیشتر به ظرفیت گرمایش و جلوگیری از اتلاف حرارت اهمیت دارد. طراحی متناسب با شرایط اقلیمی، بهرهوری سیستم را افزایش داده و مصرف انرژی را کاهش میدهد.
13. توجه به راندمان انرژی
سیستمهای تهویه مطبوع با راندمان بالا و برچسب مصرف انرژی مناسب، در بلندمدت هزینههای بهرهبرداری را کاهش میدهند. انتخاب تجهیزات با فناوریهای روز مانند اینورتر، موتورهای کممصرف و سیستمهای هوشمند کنترل دما، میتواند صرفهجویی قابل توجهی در انرژی ایجاد کند.
14. سطح صدا و آسایش صوتی
یکی از عوامل مهم در انتخاب سیستم تهویه، میزان صدای تولیدی آن است. صدای زیاد فنها، کانالها یا تجهیزات، بهویژه در فضاهای مسکونی و اداری، میتواند آسایش ساکنان را مختل کند. استفاده از تجهیزات کمصدا و طراحی آکوستیک مناسب کانالها، به حفظ سکوت و آرامش محیط کمک میکند.
15. محاسبه سرعت هوا و افت فشار کانال
سرعت جریان هوا و میزان افت فشار باید پیش از تعیین ابعاد کانال محاسبه شود. سرعت بیش از حد میتواند باعث افزایش صدا، لرزش و مصرف انرژی فن شود؛ در حالی که سرعت بسیار پایین، ابعاد کانال و هزینه اجرا را افزایش میدهد.
انتخاب صحیح سطح مقطع کانال بر اساس دبی هوای موردنیاز، به توزیع مناسب هوا و عملکرد بهینه سیستم تهویه کمک میکند.
16. طراحی صحیح زانوها و اتصالات
زانوها، سهراهیها، تبدیلها و انشعابات باید بهگونهای طراحی شوند که کمترین مقاومت را در برابر جریان هوا ایجاد کنند. استفاده زیاد از زانوهای تند یا تغییر ناگهانی ابعاد کانال، افت فشار و صدای سیستم را افزایش میدهد. بهکارگیری زانوهای شعاعدار، پرههای راهنما و تبدیلهای تدریجی باعث حرکت روانتر هوا و کاهش اتلاف انرژی میشود.
17. بالانس جریان هوا

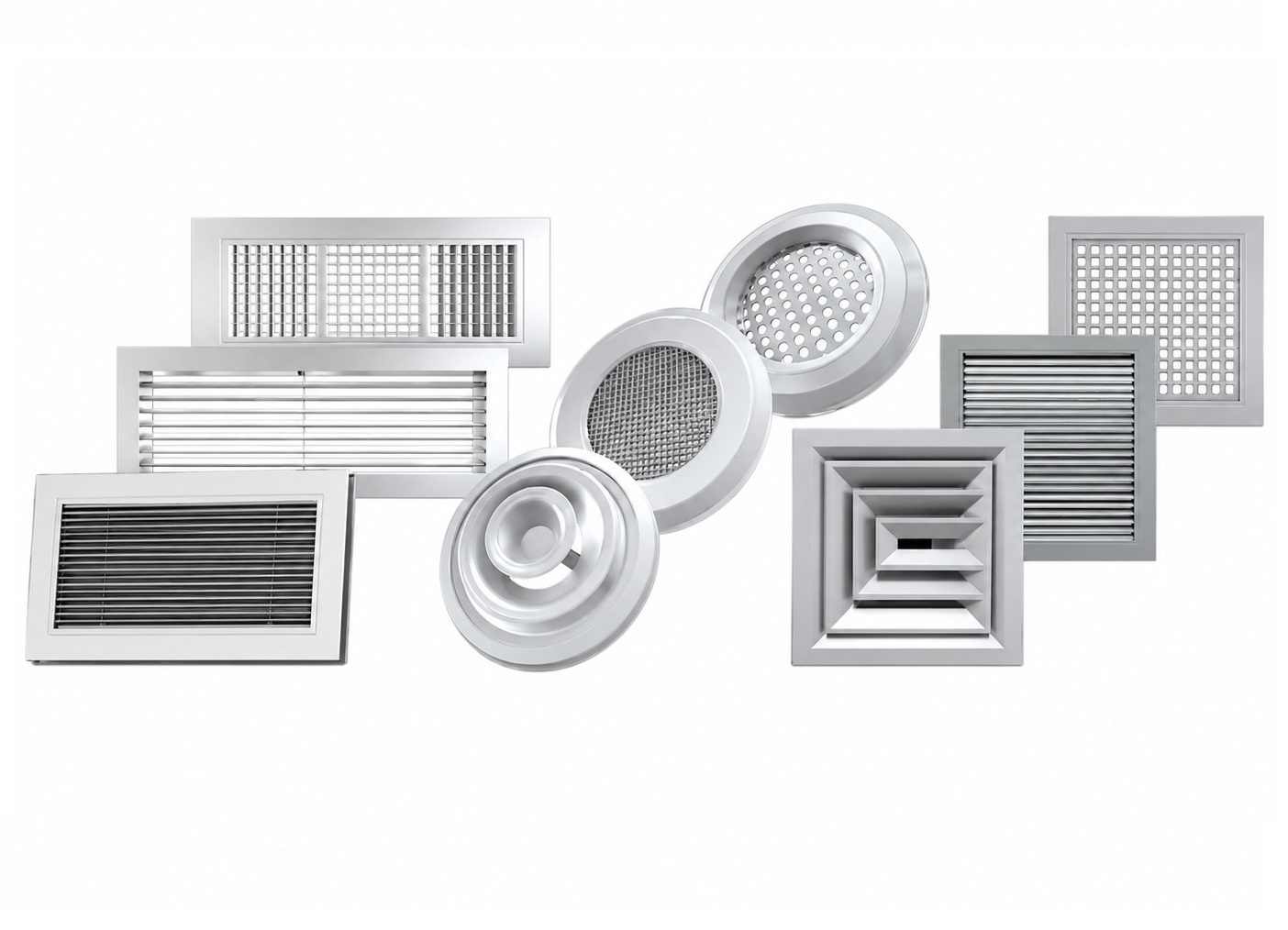

پس از اجرای کانالکشی، جریان هوا در شاخهها و دریچههای مختلف باید اندازهگیری و تنظیم شود. بالانس نبودن سیستم باعث میشود برخی فضاها هوای بیشتر و بعضی قسمتها هوای کمتری دریافت کنند. با تنظیم دمپرها و بررسی دبی خروجی دریچهها میتوان توزیع هوا را متناسب با نیاز هر فضا تنظیم کرد و آسایش حرارتی را افزایش داد.
18. تست نشتی کانال
پیش از راهاندازی نهایی سیستم، اتصالات و درزهای کانال باید از نظر نشتی هوا بررسی شوند. نشتی در فلنجها، اتصالات و محل اتصال تجهیزات میتواند موجب هدررفت هوای مطبوع، کاهش راندمان و افزایش مصرف انرژی شود. آببندی صحیح با ماستیک، گسکت یا نوار فویلی استاندارد و انجام تست نشتی، عملکرد مطمئن شبکه کانال را تضمین میکند.

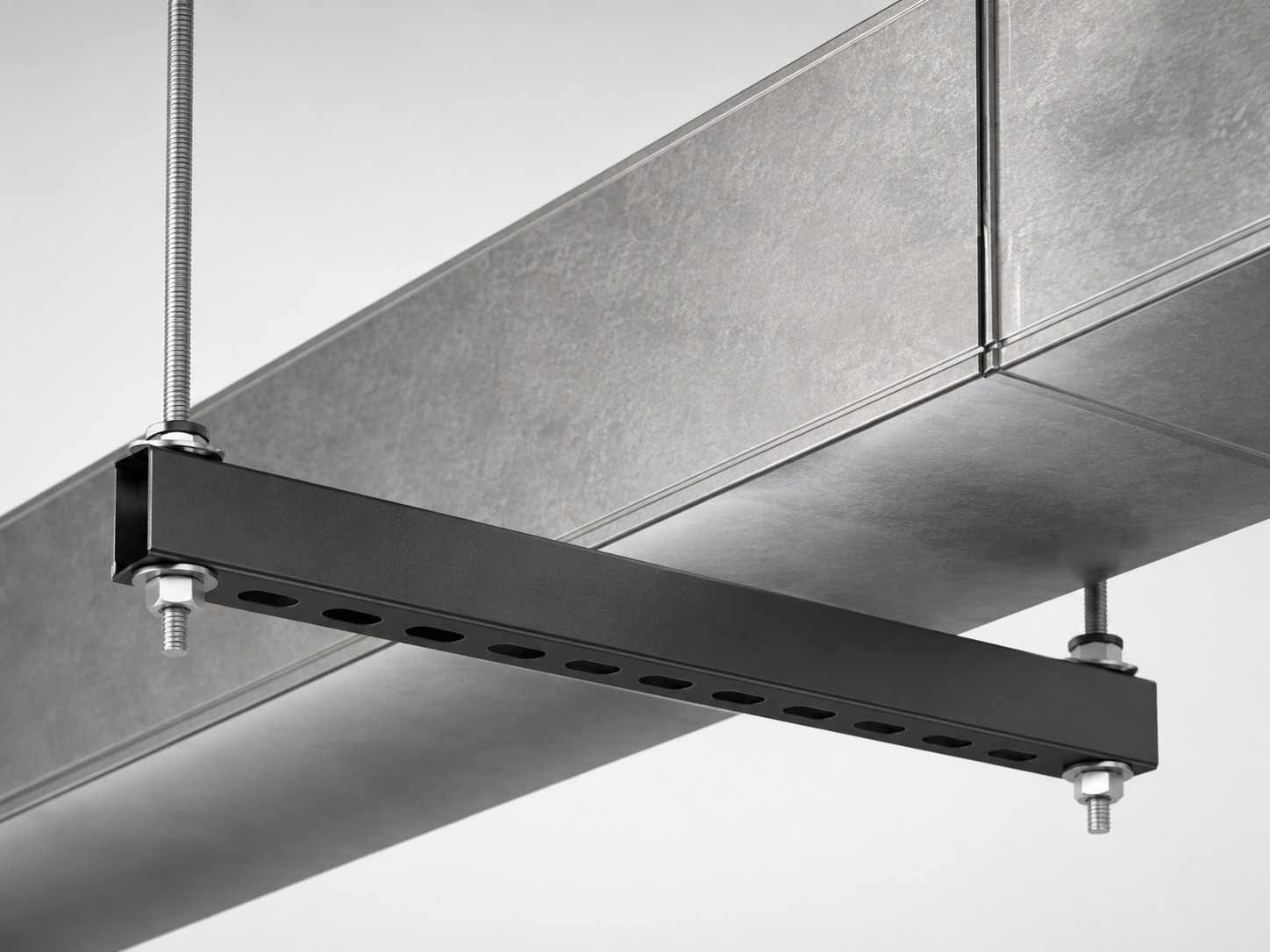

19. ساپورت و مهار مناسب کانال
کانالهای انتقال هوا باید با استفاده از ساپورت کانال هوا شامل ساپورتهای سقفی، دیواری یا زمینی بهدرستی مهار شوند. نوع و فاصله ساپورتها بر اساس جنس، ابعاد، وزن و مسیر کانال تعیین میشود.
ساپورتگذاری اصولی از افتادگی، جابهجایی، لرزش و وارد شدن فشار اضافی به اتصالات کانال جلوگیری کرده و عمر مفید سیستم را افزایش میدهد.
20. پیشبینی دریچههای بازدید و دسترسی
برای تعمیر، نظافت و بازرسی تجهیزات داخل کانال باید دریچههای دسترسی در محلهای مناسب در نظر گرفته شوند. این دریچهها معمولاً در نزدیکی دمپرها، فیلترها، کویلها، تجهیزات کنترلی و تغییر مسیرهای مهم نصب میشوند. پیشبینی دسترسی مناسب، عملیات سرویس دورهای را آسانتر کرده و از تخریب کانال یا سقف در زمان تعمیر جلوگیری میکند.
21. رعایت الزامات حریق و کنترل دود
در محل عبور کانال از دیوارها، سقفها و فضاهای دارای مقاومت حریق باید الزامات ایمنی مربوط به آتش و دود رعایت شود. استفاده از دمپر آتش، دمپر دود و عایقهای مناسب میتواند از گسترش شعله و دود از طریق شبکه کانال جلوگیری کند.
این موضوع بهویژه در ساختمانهای تجاری، صنعتی، بیمارستانها و ساختمانهای بلند اهمیت زیادی دارد.
22. انتخاب ضخامت مناسب ورق کانال
ضخامت مناسب ورق کانال هوا باید بر اساس ابعاد کانال، فشار هوای سیستم، جنس ورق، فاصله ساپورتها و شرایط محل نصب تعیین شود. استفاده از ورق نازکتر از حد لازم میتواند باعث لرزش، ایجاد صدا، تغییر شکل بدنه و باز شدن اتصالات شود؛ در حالی که انتخاب ضخامت بیش از نیاز، وزن سازه و هزینه کانالسازی را افزایش میدهد.
در کانالهای بزرگ یا پرفشار، علاوه بر افزایش ضخامت ورق، استفاده از تقویتکننده و ساپورت مناسب نیز ضروری است.
سخن پایانی
طراحی اصولی و اجرای دقیق کانال انتقال هوا، نقش مهمی در افزایش راندمان سیستم تهویه مطبوع، کاهش اتلاف انرژی و توزیع یکنواخت هوا در محیط دارد. انتخاب صحیح ابعاد و ضخامت کانال، مسیر کانالکشی، نوع اتصالات، عایقکاری، آببندی و ساپورتگذاری میتواند علاوه بر کاهش صدا و افت فشار، کیفیت هوای داخل ساختمان و آسایش کاربران را نیز بهبود دهد.
شرکت تهویه نو بهعنوان پیمانکار تخصصی تهویه مطبوع، طراحی، ساخت، نصب و راهاندازی انواع سیستمهای تهویه مطبوع صنعتی را انجام میدهد. خدمات این مجموعه شامل کانالسازی صنعتی: طراحی و اجرای کانال اسپیرال، کانال چهارگوش و تأمین تجهیزات و ملزومات موردنیاز پروژه است.
تهویه نو همچنین در زمینه طراحی، ساخت و اجرای تجهیزاتی مانند هواساز صنعتی، ایرواشر صنعتی و سایر سیستمهای سرمایشی، گرمایشی و تهویه صنعتی فعالیت دارد و متناسب با شرایط فنی، نوع کاربری و بودجه هر پروژه، راهکارهای اجرایی مناسب و مقرونبهصرفه ارائه میکند.
ابعاد کانال بر اساس دبی موردنیاز، سرعت مجاز هوا، افت فشار، طول مسیر و ظرفیت دستگاه تهویه مطبوع محاسبه میشود.
ضخامت ورق با توجه به ابعاد کانال، فشار سیستم، فاصله ساپورتها، جنس ورق و شرایط محیطی انتخاب میشود.
تست نشتی از هدررفت هوای مطبوع جلوگیری میکند و بالانس کانال باعث توزیع متناسب هوا میان فضاهای مختلف ساختمان میشود.
